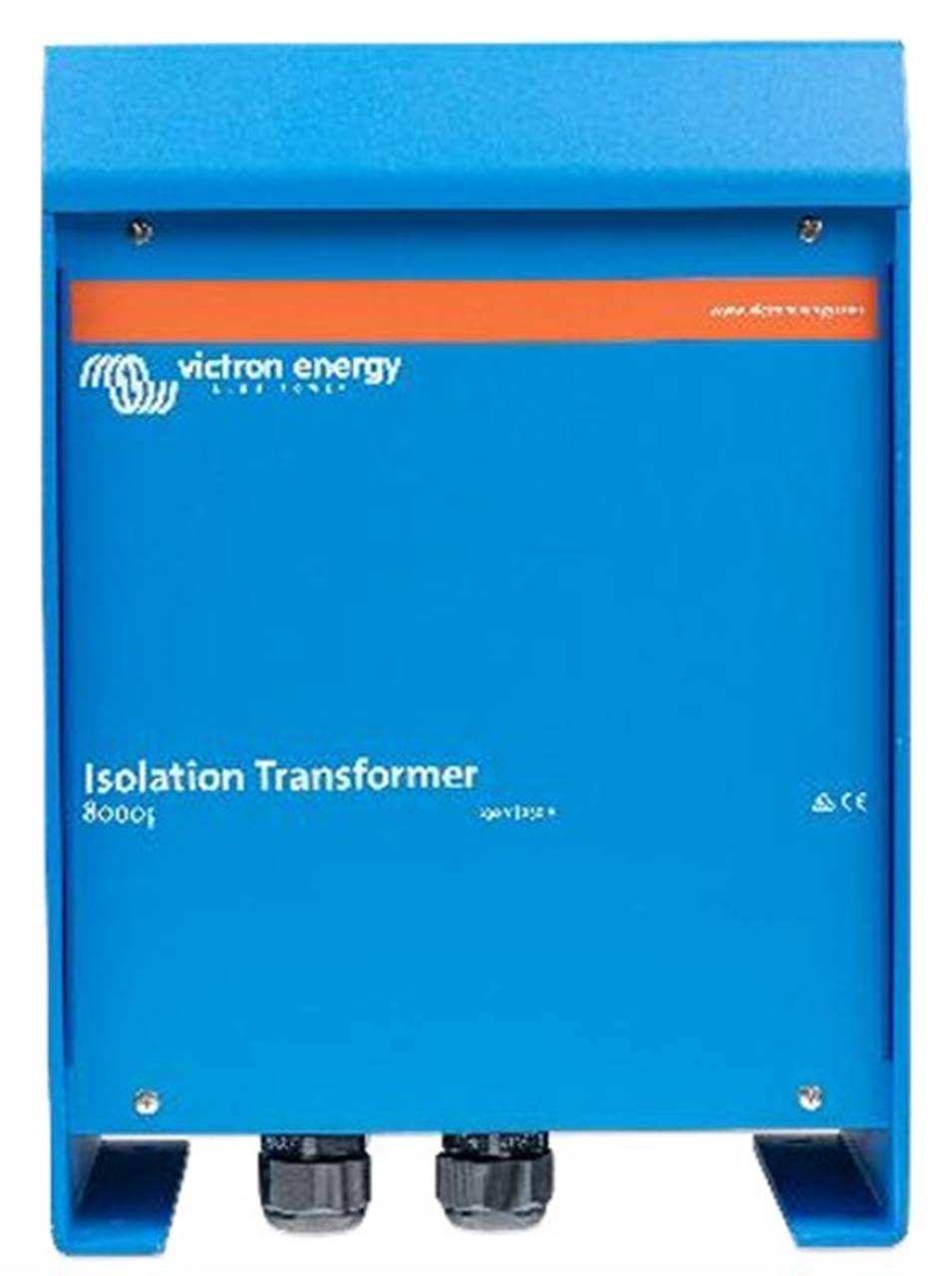

Victron scheidingstrafo 8000W 230V /32A
Scheidingstransformator voor walstroom aan boord, ingang 230 V, uitgang 240 V, 35 A, 50/60 Hz, softstart, ringkerntransformator met 1:1,05 verhouding, temperatuurgestuurde ventilator, bedrijfstemperatuur -20 tot 40 °C, aluminium behuizing, IP21.
Specificaties
| EAN | 8719076075196 |
|---|---|
| Merk | Victron |
| Model | Isolation Transformer |
| Netspanning | 230 |
| Uitgangsspanning | 230 |
| IP-classificatie | 21 |
| Verpakkingseenheid | Per stuk |
| Lengte | 243 |
| Breedte | 258 |
| Hoogte | 362 |
| Gewicht | 28.17 |
| Vermogen | 8 |
| frequentie | 50 |
| ingangsspanning | 230 |
| Kleur | blauw |
| softstart | Ja |
| uitgangsspanning | 230 |
| vermogen | 8 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 0 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >100 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Downloads
Volledige productomschrijving
Over de Scheidingstransformator 8000W 230V /32A
Scheidingstransformator voor walstroom aan boord, ingang 230 V, uitgang 240 V, 35 A, 50/60 Hz, softstart, ringkerntransformator met 1:1,05 verhouding, temperatuurgestuurde ventilator, bedrijfstemperatuur -20 tot 40 °C, aluminium behuizing, IP21.
Toepassingen
Het zwaarste model in de 230 V-reeks. Bedoeld voor grote jachten, charterschepen en werkvaartuigen waar het complete boordnet inclusief airconditioning en zware laders op de wal draait, en waar volledige galvanische scheiding een harde eis is.
Galvanische scheiding en veiligheid
De transformator verbreekt elke elektrische continuïteit tussen walstroom en schip. De wal komt op de primaire zijde, het schip op de secundaire. Worden alle metalen delen aan de secundaire nul gekoppeld, dan schakelt de aardlekschakelaar of installatieautomaat aan boord bij een fout gewoon af, zonder dat de walaarde galvanische corrosie veroorzaakt aan schroef, schroefas en huid. Polariteitsalarmen en een galvanische isolator zijn daarmee overbodig.
Spanning omzetten
De wikkelverhouding van 1:1,05 tilt 230 V ingang naar 240 V uitgang en compenseert zo de spanningsval in de walvoeding, die in jachthavens gebruikelijk is. Het toestel is inzetbaar in 50 Hz- en 60 Hz-installaties; de frequentie wordt niet omgezet.
Softstart en temperatuurbeveiliging
De inschakelstroombegrenzer houdt de walautomaat ingeschakeld bij het opstarten. De transformator is geforceerd gekoeld; het ventilatortoerental loopt mee met de temperatuur en bij oververhitting schakelt het toestel uit.
Aansluiten en aarden
Ingang en uitgang lopen via schroefklemmen (L, N en PE) met een minimale kabeldoorsnede van 6 mm² (AWG 10). Onder de behuizing zit een M6-bout voor de massaverbinding met het schip. Voor een correct werkende aardlekschakelaar op de uitgang wordt de secundaire nul met de meegeleverde brugdraad aan aarde gekoppeld (J5-J7).
Veilig bij schip op de kant
Staat het schip in de winterstalling of op de kant voor onderhoud, dan moet de aarde van het schip rechtstreeks met de walaarde worden doorverbonden. Daarvoor zit een voorziening in het toestel (J9-J12); de brugdraad wordt meegeleverd, evenals een ophangbeugel en een aardingsdraad voor de behuizing.
Documentatie
- Handleiding Isolation Transformer 8000W 230V (NL)
- Handleiding Isolation Transformer 8000W 230V (EN, HTML5)
- Datasheet Isolation Transformers 2500W, 4500W and 8000W (EN)
- Maatschets Isolation Transformer 8000W
- CE-verklaring scheidingstransformatoren
- ISO 9001-certificaat Victron Energy (EN)
Contact
Voor advies over de walaansluiting, de zekeringwaarde en de plaatsing van een transformator van dit formaat aan boord staan onze productspecialisten voor je klaar. Neem contact op met Top Systems.
Specificaties
| Ingangsspanning | 230 V |
|---|---|
| Uitgangsspanning | 240 V |
| Uitgangsstroom | 35 A |
| Frequentie | 50/60 Hz |
| Softstart | Ja |
| Transformatortype | Ringkern, verhouding 1:1,05 |
| Minimale kabeldoorsnede | 6 mm² (AWG 10) |
| Bedrijfstemperatuur | -20 tot 40 °C |
| Luchtvochtigheid | Max. 95%, niet-condenserend |
| Behuizing | Aluminium, blauw RAL 5012 |
| Beschermingsklasse | IP21 |
| Veiligheid | EN 60076 |
| Afmetingen (h x b x d) | 362 x 258 x 243 mm |
| Gewicht | 28,17 kg |
| EAN | 8719076075196 |
