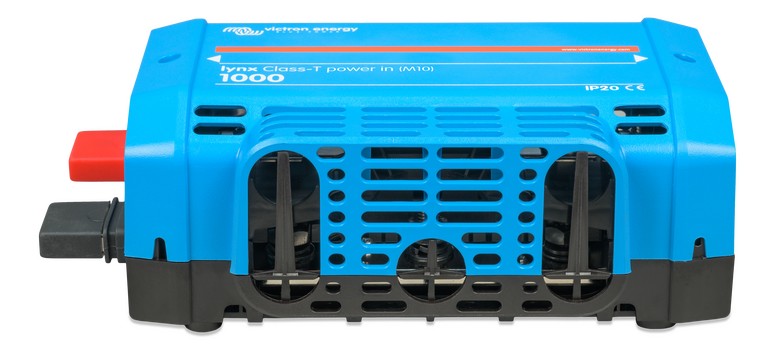

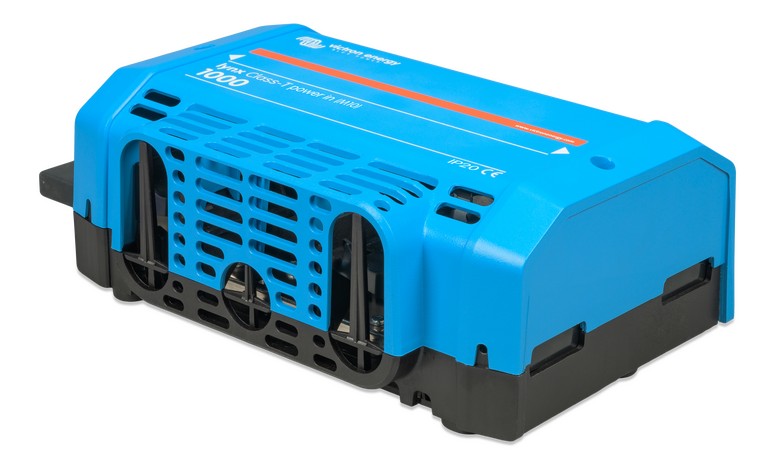

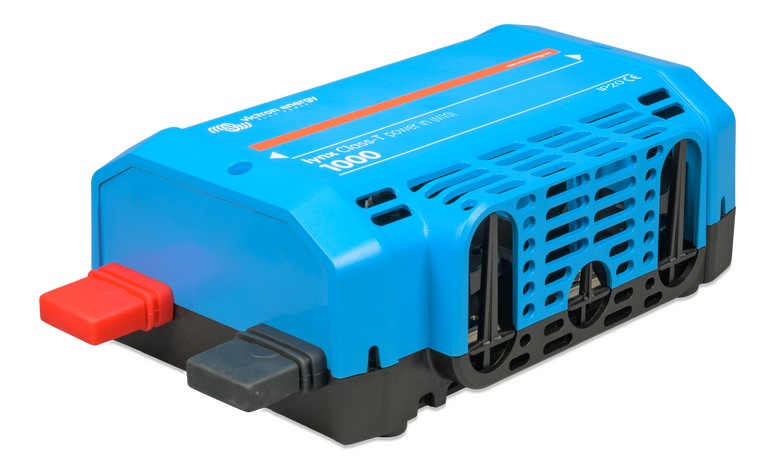

Over de Victron Lynx Class-T Power In (M10)

Modulaire DC-verzamelrail met houders voor twee Class-T zekeringen, plus- en minrail, twee aansluitingen voor accureeksen of DC-apparatuur, aardaansluiting, 1000 A continu, 9-60 VDC, M10-aansluitingen tot 120 mm2, vertind koper, IP20, zekeringen apart.

Toepassingen

Ontworpen voor lithiumsystemen waarin een hoog kortsluitvermogen veilig onderbroken moet worden. Zekert twee accureeksen direct in de rail en koppelt naadloos aan elke M10 Lynx-module: compacte DC-verdeling in jacht, camper, bedrijfswagen of opslag.

Verdeelrail en zekering in één module

De module bevat een positieve en een negatieve verdeelrail van vertind koper (8 x 30 mm), twee aansluitingen voor accureeksen of DC-apparatuur, een aardaansluiting en twee ingebouwde zekeringposities voor Class-T zekeringen. Daarmee vervalt de losse zekeringhouder tussen accubank en verdeelrail.

Class-T afzekering voor lithium

• Geschikt voor Class-T zekeringen van 225 A, 250 A, 350 A en 400 A
• Zekeringen worden niet meegeleverd en moeten apart worden besteld
• Class-T is de gangbare keuze bij lithiumsystemen vanwege het hoge onderbrekingsvermogen
• Voor drie of meer accureeksen worden meerdere modules naast elkaar geplaatst

1000 A continu bij 9 tot 60 VDC

De stroomwaarde is 1000 A continu, gelijk aan de overige Lynx-modules. Bij een samenstelling van meerdere Lynx-modules is de laagst belastbare module in de reeks bepalend. De som van alle zekeringwaarden mag die waarde niet overschrijden.

Aansluitingen en aanhaalmomenten

• DC-aansluitingen M10, kabelschoenen tot 120 mm² (3/8" - 4/0 AWG)
• Aanhaalmoment 33 Nm voor zowel de koppelbouten als de DC-aansluitingen
• Zekeringbouten en -moeren 3/8", zwart gemarkeerd om ze te onderscheiden van de M10-delen; uitvoeringen met serienummer beginnend met HQXXXX hebben M10-zekeringbouten zonder zwarte markering
• Kabelscheiders opklapbaar of uitneembaar; verwijder de scheidingspen bij een kabeldiameter boven 10 mm
• Montage in elke oriëntatie via 5 mm bevestigingsgaten

Onderdeel van het Lynx-verdeelsysteem

Het Lynx-verdeelsysteem is een modulair railsysteem voor DC-aansluitingen, verdeling, afzekering, accubewaking en lithium battery management. Deze module is uitsluitend leverbaar met M10-rails en koppelt aan alle andere M10 Lynx-modules; koppelen aan M8-modules is niet mogelijk. Bij gebruik samen met een Lynx Smart BMS of Lynx Shunt VE.Can sluit u de accubank links aan en het DC-systeem rechts, zodat de laadtoestand correct wordt berekend.

Documentatie

• Handleiding Lynx Class-T Power In (NL, PDF)
• Handleiding Lynx Class-T Power In (EN, PDF)
• Online handleiding Lynx Class-T Power In (EN, HTML5)
• Maatvoering Lynx Class-T Power In (M10) (PDF)
• 3D-maatvoering Lynx Class-T Power In (M10) (PDF)
• 3D-model Lynx Class-T Power In (M10) (STEP)
• ISO 9001-certificaat Victron Energy (PDF)
• Wiring Unlimited, boek over bekabeling en afzekering (EN, PDF)
