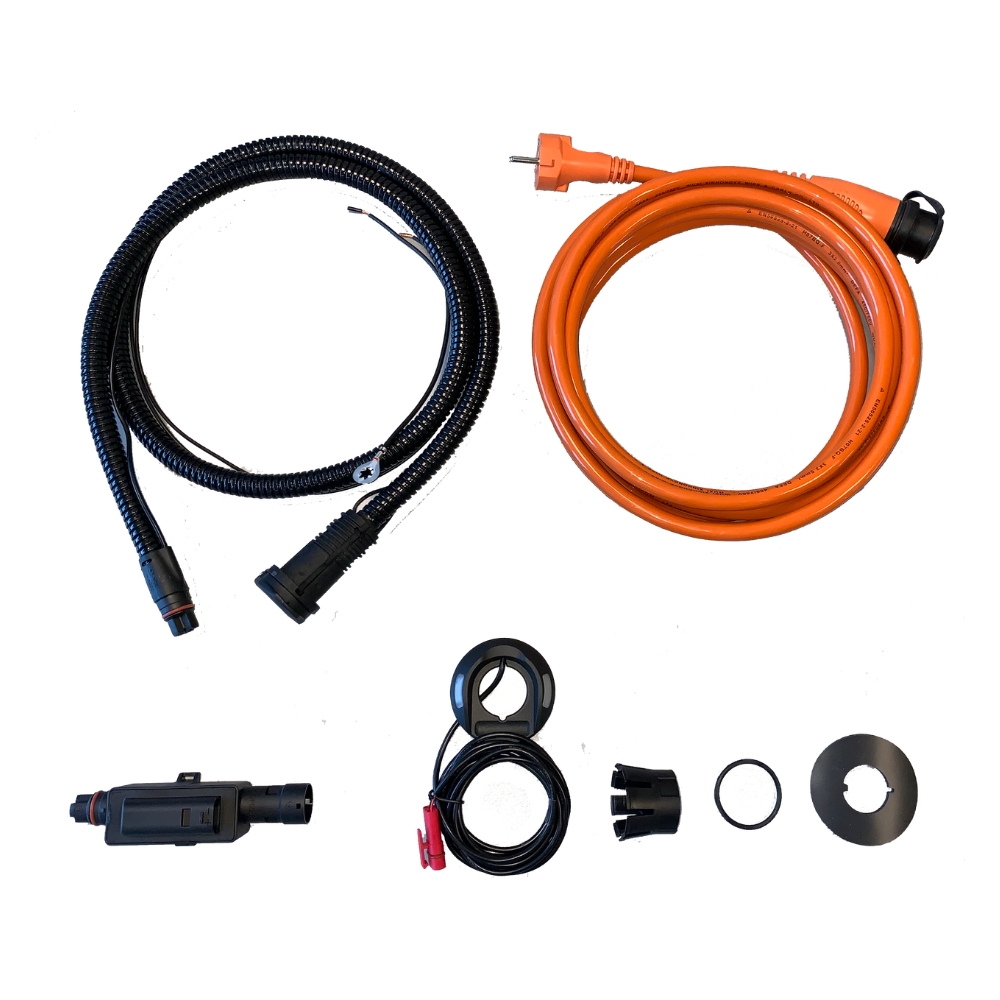

DEFA ProPlug Connection kit 2,5m
Walstroomset voor hulpverleningsvoertuigen, aansluitkabel 2,5m 2,5 mm² met 16A zekering, chassisdeel 1,5m met 20A zekering, ProPlug-inlaat IP55 met beschermkap, PlugIn HP IP6K9K met aardkabel, LED-indicatie bij netspanning, 250 VAC, startonderbreking
Specificaties
| EAN | 7042284650208 |
|---|---|
| Merk | Defa |
| Model | Proplug |
| Doorsnede (mm²) | 2.5 |
| IP-classificatie | 55 |
| Verpakkingseenheid | Per doos |
| Gewicht (kg) | 2.47 |
| Kleur | zwart | rood | oranje |
| LED-indicatie | Ja |
| max. spanning (AC) | 250 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 0 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: 0 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Downloads
Volledige productomschrijving
Over de DEFA ProPlug Connection kit 2,5m
Walstroomset voor hulpverleningsvoertuigen, aansluitkabel 2,5m 2,5 mm² met 16A zekering, chassisdeel 1,5m met 20A zekering, ProPlug-inlaat IP55 met beschermkap, PlugIn HP IP6K9K met aardkabel, LED-indicatie bij netspanning, 250 VAC, startonderbreking
Deze set voorziet ambulances, brandweervoertuigen en servicebussen van een vaste walstroomaansluiting. De inlaat zit verzonken in de carrosserie, de LED-ring laat zien dat de kabel is aangesloten en er netspanning staat. Met 2,5m aansluitkabel blijft de verbinding kort en overzichtelijk, geschikt voor een vaste standplaats in de kazerne of op de post.
Koppelbaar
Het chassisdeel heeft aan de buitenzijde een ProPlug-contact en aan de binnenzijde een PlugIn HP-contact. Daarop sluit je de componenten van het DEFA High Performance-systeem aan met PlugIn HP-verlengkabels. Het PlugIn HP-contact heeft een dubbele vergrendeling; zet altijd beide vergrendelingen vast. Met de DEFA ProPlug Bridge sluit je ook een MiniPlug-aansluitkabel aan op de ProPlug-inlaat.
Constructie
De set bestaat uit drie DEFA-onderdelen: aansluitkabel 465010 (2,5 mm², 16A zekering), chassisdeel 465003 en LED-indicatieset 465015. Het chassisdeel is een gepantserde kabel met een 20A zekering en een aardkabel aan de PlugIn HP-zijde. De ProPlug-inlaat is IP55, met en zonder aangesloten kabel, en getest op 50.000 insteekcycli onder belasting en 35.000 keer openen en sluiten van het deksel. Het PlugIn HP-contact is IP6K9K. De stroom door de complete set is begrensd op 16A.
Montage
De inlaat monteer je verzonken en zet je vast met een moer. Boor een gat van Ø30 mm met een geleidingssleuf van Ø5 mm. Het scharnier van het deksel zit normaal boven, maar mag ook links of rechts. Verbind de aardkabel met het chassis of een origineel aardpunt, zo nodig met de lak verwijderd. De twee zwarte draden worden doorverbonden zodra de kabel is ingestoken. Daarmee onderbreek je via een relais het startsignaal, zodat het voertuig niet met aangesloten kabel kan wegrijden. Dit werkt ook als er geen spanning op de kabel staat. Waar afwatering nodig is, mag je een gat van 3 mm boren. Sluit de aansluitkabel alleen aan op een geaarde wandcontactdoos met een aardlekschakelaar van maximaal 30 mA.
Gerelateerde producten
- DEFA ProPlug Connection kit 5m, SHP304002521
Documentatie
- DEFA ProPlug gebruikers- en installatiehandleiding (EN)
- DEFA ProPlug aansluitkabel 2,5 mm² productblad (EN)
- DEFA ProPlug chassisdeel productblad (EN)
- DEFA ProPlug LED-indicatieset productblad (EN)
- DEFA ProPlug-systeem (EN)
Vraag & antwoord
| Kan ik een MiniPlug-kabel gebruiken op een voertuig met ProPlug-inlaat? | Ja, met de DEFA ProPlug Bridge sluit je een MiniPlug-kabel aan op de ProPlug-inlaat. |
|---|---|
| Voorkomt het systeem dat het voertuig met aangesloten kabel wegrijdt? | Ja, mits aangesloten. De twee zwarte draden worden doorverbonden bij ingestoken kabel en onderbreken via een relais het startsignaal, ook zonder spanning op de kabel. |
| Blijft de inlaat waterdicht als er geen kabel in zit? | Ja, de ProPlug-inlaat is IP55 met en zonder aangesloten kabel. Houd het deksel gesloten als de inlaat niet in gebruik is. |
| Aan welke wandcontactdoos mag de aansluitkabel? | Alleen aan een geaarde wandcontactdoos die beveiligd is met een aardlekschakelaar van maximaal 30 mA. |
| Welk onderhoud vraagt de ProPlug-aansluiting? | Spuit de contacten voor en na het seizoen in met siliconenspray die geschikt is voor elektronica. Vervang de kabel of het deksel bij beschadiging. |
Voel je vrij om contact met ons op te nemen als je een walstroomaansluiting voor een hulpverleningsvoertuig of bedrijfswagen inbouwt. Wij denken graag mee over de juiste kabellengte, de inbouwpositie en de startonderbreking. Neem contact op met Top Systems
Specificaties
| Samenstelling | DEFA 465010 + 465003 + 465015 |
| Nominale spanning | 250 VAC |
| Zekering aansluitkabel | 16A |
| Zekering chassisdeel | 20A |
| Aderdoorsnede aansluitkabel | 2,5 mm² |
| Lengte aansluitkabel | 2,5m |
| Lengte chassisdeel | 1,5m |
| Contact buitenzijde | DEFA ProPlug met beschermkap |
| Contact binnenzijde | DEFA PlugIn HP met aardkabel |
| Beschermingsgraad ProPlug | IP55, met en zonder kabel |
| Beschermingsgraad PlugIn HP | IP6K9K |
| Beschermingsgraad LED-indicatieset | IP55 |
| Levensduur ProPlug | 50.000 cycli onder belasting, 35.000 cycli deksel |
| Montagegat | Ø30 mm met geleidingssleuf Ø5 mm |
| Aardlekbeveiliging | Maximaal 30 mA |
| Normen aansluitkabel | EN 60309-1, IEC 60884-1 |
| Normen chassisdeel | IEC 61984, EN 60309-1 |
| Normen LED-indicatieset | EN 50066-1, IEC 61984, IEC 61347 |
| Gewicht aansluitkabel | 670 g |
| Gewicht chassisdeel | 680 g |
