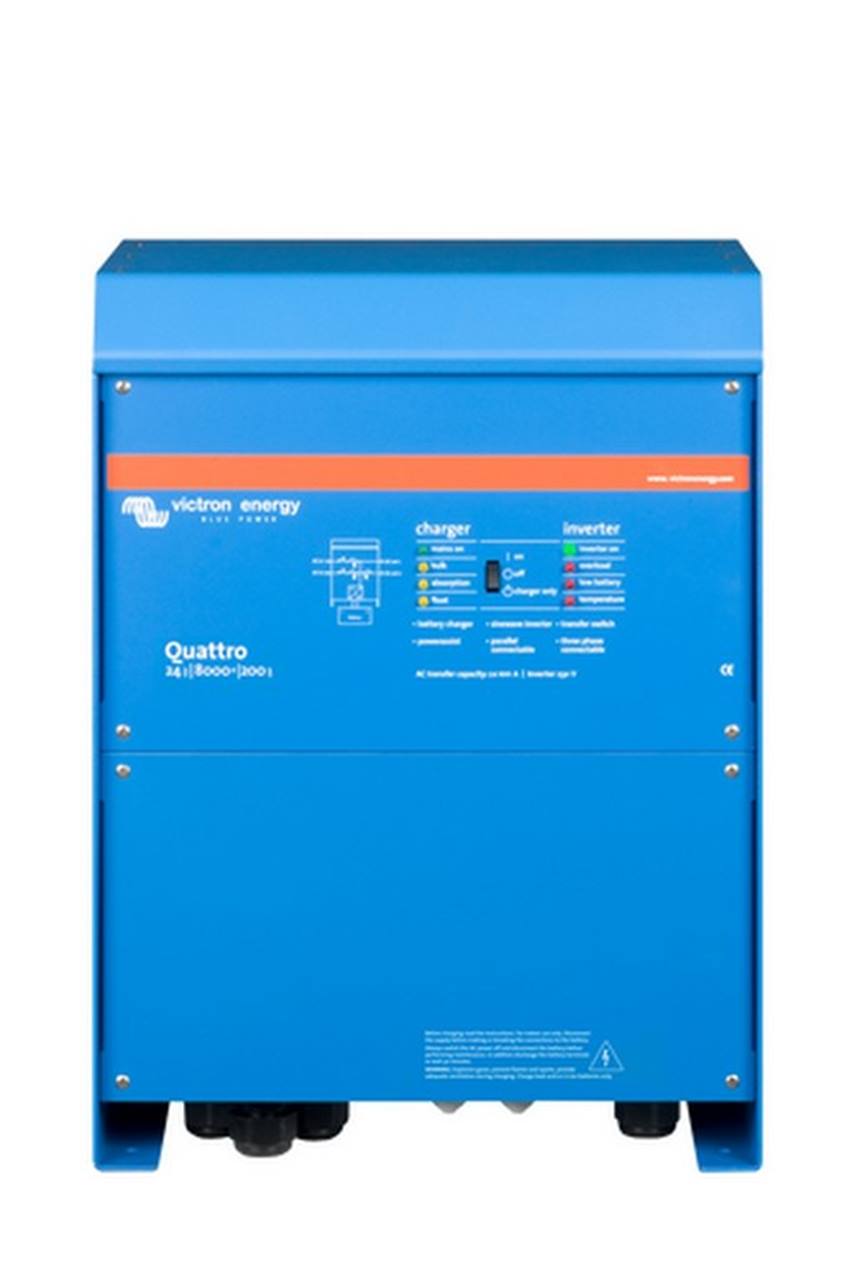

Quattro 24/8000/200-100/100
Omvormer/acculader voor 24V-systemen met twee AC-ingangen en automatische bronkeuze, 8000 VA / 6400 W continu bij 25 °C, piek 16 kW, lader 200 A, doorvoer 2x 100 A, hulpuitgang 50 A, drie programmeerbare relais, VE.Bus, DC-bereik 19-33 V, IP20.
Specificaties
| EAN | 8719076024194 |
|---|---|
| Merk | Victron |
| Model | Quattro |
| Accuspanning | 24 |
| Netspanning | 230 |
| Uitgangsspanning | 230 |
| Vermogen | 8000 |
| IP-classificatie | 20 |
| Verpakkingseenheid | Per stuk |
| Lengte | 280 |
| Breedte | 350 |
| Hoogte | 470 |
| Gewicht | 41 |
| Aantal AC-uitgangen | 2 |
| Systeemspanning | 24 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 4 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >100 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Direct meebestellen (15)
Volledige productomschrijving
Over de Victron Quattro 24/8000/200-100/100
Omvormer/acculader voor 24V-systemen met twee AC-ingangen en automatische bronkeuze, 8000 VA / 6400 W continu bij 25 °C, piek 16 kW, lader 200 A, doorvoer 2x 100 A, hulpuitgang 50 A, drie programmeerbare relais, VE.Bus, DC-bereik 19-33 V, IP20.
Toepassingen
Voor zware 24V-installaties met twee stroombronnen: jachten en werkschepen met walstroom én aggregaat, mobiele werkplaatsen, evenementenstroom en off-grid systemen waarin de bronkeuze automatisch moet verlopen en de accubank snel bij te laden is.
Twee AC-ingangen met geïntegreerde omschakelaar
Er kunnen twee onafhankelijke AC-bronnen worden aangesloten, bijvoorbeeld het elektriciteitsnet en een aggregaat of twee aggregaten. Het toestel schakelt automatisch over naar de actieve bron. Per ingang is een aparte stroomlimiet in te stellen; de maximale doorvoerstroom bedraagt 2x 100 A.
Twee AC-uitgangen
De hoofduitgang werkt onderbrekingsvrij: bij netuitval of het wegvallen van wal- of aggregaatstroom wordt de voeding binnen 20 milliseconden overgenomen. De hulpuitgang van 50 A is alleen actief zolang er wisselspanning op een van de ingangen staat en is bedoeld voor belastingen die de accubank niet mogen ontladen, zoals airconditioning of een boiler.
PowerControl en PowerAssist
Met 200 A laadstroom trekt dit toestel fors aan de bron. PowerControl begrenst de laadstroom op de ingestelde limiet en houdt daarbij rekening met de overige AC-belastingen. PowerAssist vult kortstondige pieken aan met vermogen uit de accubank en laadt die weer bij zodra de belasting afneemt.
Parallel, split-fase en drie-fase
Tot zes eenheden parallel voor een hoger uitgangsvermogen. Drie identieke eenheden vormen een driefasesysteem. Een split-fasebron is te realiseren met een autotransformator op een op 240 V / 60 Hz geprogrammeerd toestel.
Adaptieve acculader
Vierstaps adaptieve laadkarakteristiek met absorptie 28,8 V, druppel 27,6 V en opslagmodus 26,4 V. De acculaadstroom bedraagt 200 A tot 25 °C omgevingstemperatuur; daarnaast is er een druppellader van 4 A voor de startaccu. De accutemperatuursensor wordt bij dit 24V-model meegeleverd.
Zonne-energie en netgekoppeld gebruik
Inzetbaar in zelfvoorzienende en netgekoppelde PV-installaties en andere alternatieve energiesystemen. Software voor netverliesdetectie is beschikbaar.
Configuratie en bewaking
Standalone-instellingen zijn met DIP-schakelaars te wijzigen; parallel- en driefasesystemen worden geconfigureerd met VE.Bus Quick Configure en VE.Bus System Configurator. Bewaking ter plaatse via accumonitor, bedieningspaneel, GX-apparaat, Bluetooth of laptop; op afstand via een GX-apparaat en de VRM Portal - Victron Energy. Er zijn drie programmeerbare relais, in te stellen als algemeen alarm of pre alarm, DC-onderspanning of start/stop van een aggregaat.
Direct mee te bestellen
- Victron Digital Multi Control 200/200A - artikelnummer REC020005010, categorie Bedieningspanelen
- Victron Digital Multi Control 200/200A GX (90º) - artikelnummer DMC000200010R, categorie Bedieningspanelen
- Victron Batterij Monitor BMV-712 Smart - artikelnummer BAM030712000R, categorie Accumonitors
- Victron Batterij monitor BMV-702 - artikelnummer BAM010702000R, categorie Accumonitors
- Victron MEGA-fuse zekeringhouder - artikelnummer CIP100200100, categorie Zekeringhouders
- Victron VE.Bus Smart dongle - artikelnummer ASS030537010
- Victron Cerbo GX MK2 - artikelnummer BPP900450110
- TS Enovations Isolatiebewaker IMD3 - artikelnummer SHP302501450-C, categorie Isolatiebewakers
Documentatie
- Datasheet Quattro 3 kVA - 15 kVA 230V (EN)
- Handleiding Quattro 5k 8k 10k 15k 100-100A 230V (meertalig, met NL)
- Maatvoering Quattro 24V 8000VA 230V (EN)
- Maatvoering wandmontageplaat Quattro 8000VA - 10000VA (EN)
- Fabrikantsverklaring Quattro 24/8000/200-100/100 230V (EN)
- Certificaat ECE R10-6 Quattro 24/8000/200 (EN)
- Certificaat IEC/EN 60335 Quattro 3 kVA - 15 kVA (EN)
- Certificaat IEC 62109-1 en 62109-2 Quattro 3 kVA - 15 kVA (EN)
- Conformiteitsverklaring Quattro (EN)
- ISO 9001-certificaat Victron Energy (NL)
Video's
Contact
Bij 8 kVA en 200 A laadstroom luisteren kabeldoorsneden, zekeringen en koeling nauw. Onze engineers rekenen het systeem graag met u door en adviseren over de complete opbouw. Neem contact op met Top Systems.
Specificaties
| Continu uitgangsvermogen bij 25 °C | 8000 VA / 6400 W |
|---|---|
| Continu uitgangsvermogen bij 40 °C | 5500 W |
| Continu uitgangsvermogen bij 65 °C | 3600 W |
| Piekvermogen | 16000 W |
| Acculaadstroom | 200 A |
| Laadstroom startaccu | 4 A |
| AC-ingangen | 2, met geïntegreerde omschakelaar |
| Maximale doorvoerstroom | 2x 100 A |
| Hulpuitgang | 50 A |
| DC-ingangsspanningsbereik | 19 - 33 V |
| DC-ingangsstroom | 381 A |
| Uitgangsspanning | 230 VAC ± 2 %, 50 Hz ± 0,1 % |
| Maximale continue uitgangsstroom | 30 A |
| AC-ingangsspanningsbereik | 187 - 250 VAC, 50/60 Hz |
| Laadspanning absorptie | 28,8 V |
| Laadspanning druppel | 27,6 V |
| Opslagmodus | 26,4 V |
| Maximaal rendement | 94 % |
| Nullastvermogen | 60 W |
| Nullastvermogen AES-modus | 40 W |
| Nullastvermogen zoekmodus | 15 W |
| Maximale foutstroom uitgang | 100 A gedurende 1 s |
| Programmeerbare relais | 3x, 230 V / 4 A AC, 4 A tot 35 VDC, 1 A tot 60 VDC |
| Accutemperatuursensor | meegeleverd |
| Communicatie | VE.Bus, 2x communicatiepoort algemene doeleinden |
| Bedrijfstemperatuur | -20 tot +60 °C |
| Luchtvochtigheid | max. 95 %, niet condenserend |
| Maximale hoogte | 2000 m |
| Beschermingscategorie | IP20, vervuilingsgraad 2, OVC III |
| Materiaal | aluminium |
| Accu-aansluiting | vier M8-bouten |
| 230 VAC-aansluiting | M6-bouten |
| Afmetingen (h x b x d) | 470 x 350 x 280 mm |
| Gewicht | 45 kg |
| Veiligheid | EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1 |
| Wegvoertuigen | ECE R10-4 |
| Garantie | 5 jaar |
