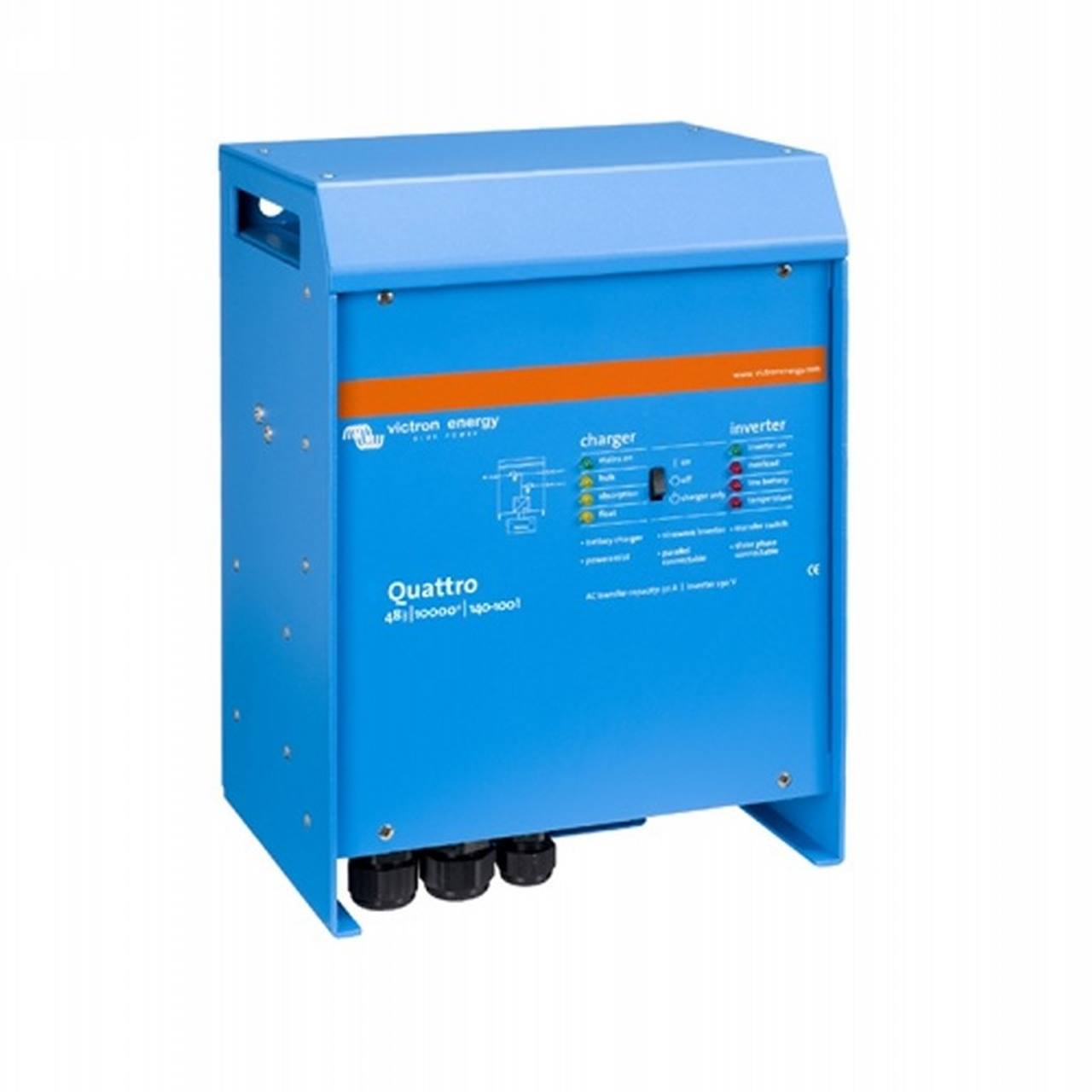

Quattro 48/10000/140-100/100
Omvormer/lader voor 48V-systemen met twee AC-ingangen, 10000 VA en 8000 W continu bij 25 °C, 6500 W bij 40 °C, piek 20000 W, acculader 140 A, doorschakelstroom 2x 100 A, PowerControl, PowerAssist, twee AC-uitgangen, drie-fase, IP20-behuizing
Specificaties
| EAN | 8719076024200 |
|---|---|
| Merk | Victron |
| Model | Quattro |
| Accuspanning | 48 |
| Netspanning | 230 |
| Uitgangsspanning | 230 |
| Vermogen | 10000 |
| IP-classificatie | 20 |
| Verpakkingseenheid | Per stuk |
| Lengte | 280 |
| Breedte | 350 |
| Hoogte | 470 |
| Gewicht | 51 |
| Aantal AC-uitgangen | 2 |
| Systeemspanning | 48 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 4 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >1000 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Direct meebestellen (18)
Volledige productomschrijving
Over de Victron Quattro 48/10000/140-100/100
Omvormer/lader voor 48V-systemen met twee AC-ingangen, 10000 VA en 8000 W continu bij 25 °C, 6500 W bij 40 °C, piek 20000 W, acculader 140 A, doorschakelstroom 2x 100 A, PowerControl, PowerAssist, twee AC-uitgangen, drie-fase, IP20-behuizing
Toepassingen
Voor zware installaties aan boord, off-grid woningen en bedrijfspanden met walstroom of aggregaat. Twee AC-ingangen van elk 100 A, een overname binnen 20 ms en PowerAssist leveren 8 kW continu op een beperkte netaansluiting.
Twee AC-ingangen met geïntegreerde overnameschakelaar
De Quattro accepteert twee onafhankelijke AC-bronnen, bijvoorbeeld het openbare net en een aggregaat, of walstroom en een aggregaat, en kiest automatisch de actieve bron. De maximale doorschakelstroom bedraagt 2x 100 A. Het AC-ingangsbereik is 187-250 VAC bij 50/60 Hz.
Twee AC-uitgangen
- AC-out-1 is onderbrekingsvrij: bij het wegvallen van net, walstroom of aggregaat neemt de omvormer de belasting binnen 20 ms over.
- AC-out-2 is alleen actief zolang er op een van de ingangen wisselspanning staat. Geschikt voor belastingen die de accubank niet mogen ontladen, zoals een boiler of airconditioning.
PowerControl en PowerAssist
Per AC-ingang is een stroomlimiet in te stellen. De Quattro houdt rekening met de overige AC-belastingen en gebruikt alleen de resterende stroom om te laden, zodat het aggregaat of de netaansluiting niet overbelast raakt. PowerAssist vult kortstondige pieken aan met vermogen uit de accubank en laadt bij afnemende belasting weer bij.
Acculader
- Maximale laadstroom 140 A met adaptieve laadkarakteristiek.
- Absorptie 57,6 V, druppelladen 55,2 V, opslagmodus 52,8 V.
- De accutemperatuursensor wordt bij de 48V-uitvoering niet meegeleverd en is los te bestellen.
- Een laadaansluiting voor een startaccu heeft dit model niet; die is alleen aanwezig op de 12V- en 24V-uitvoeringen.
Energieopslag en zonne-energie
Dit model is gecertificeerd voor netgekoppelde energieopslag en toepasbaar in off-grid en netgekoppelde PV-installaties, samen met MPPT-laadregelaars en netgekoppelde omvormers. Met ESS-functionaliteit is eigen verbruik, back-up en laden tijdens lage stroomprijzen te combineren.
Parallel, drie-fase en splitfase
Tot 6 eenheden zijn parallel te schakelen voor een hoger uitgangsvermogen. Drie eenheden van hetzelfde type vormen een drie-fase systeem. Een splitfase-uitgang is te realiseren met een autotransformator in combinatie met een op 240 V / 60 Hz geprogrammeerde omvormer.
Configureren, monitoren en bedienen
- Basisinstellingen via DIP-schakelaars; parallel- en drie-fase systemen via VE.Bus Quick Configure en VE.Bus System Configurator.
- Off-grid, netgekoppelde en zelfconsumptie-installaties met Assistants.
- Lokaal uitlezen met een communicatiecentrum zoals de Cerbo GX of Ekrano GX, een accumonitor, een bedieningspaneel, Bluetooth, laptop of computer.
- Op afstand uitlezen en instellen via de VRM Portal - Victron Energy.
- Drie programmeerbare relais en twee general purpose poorten, onder meer voor communicatie met het battery management system van een lithiumaccubank.
Behuizing en aansluitingen
- Aluminium behuizing, RAL 5012, IP20, vervuilingsgraad 2, OVC III.
- Bedrijfstemperatuur -20 tot +60 °C, maximale hoogte 2000 m.
- Accu-aansluiting met vier M8-bouten, twee plus en twee min.
- 230 VAC-aansluiting met M6-bouten.
- Hulpuitgang 50 A, schakelt af zodra er geen externe AC-bron beschikbaar is.
Direct mee te bestellen
- Accukabel rood 50mm² per meter (KABRD0105000) - productpagina | categorie Kabels accu
- Accukabel zwart 50mm² per meter (KABZW0105000) - productpagina | categorie Kabels accu
- Accukabel rood 95mm² per meter (KABRD0109500) - productpagina | categorie Kabels accu
- Accukabel zwart 95mm² per meter (KABZW0109500) - productpagina | categorie Kabels accu
- Perskabeloog 50mm² > M8 (PSKABOG00051) - productpagina | categorie Perskabelogen
- Perskabeloog 95mm² > M8 (PSKABOG00094) - productpagina | categorie Perskabelogen
- Isolatiekap rood 35 / 50mm² (ISKP222N4V02) - productpagina | categorie Isolatiekappen
- Isolatiekap zwart 35 / 50mm² (ISKP222N4V14) - productpagina | categorie Isolatiekappen
- Isolatiekap rood 70/95mm² (ISKP232N4V02) - productpagina | categorie Isolatiekappen
- Isolatiekap zwart 70/95mm² (ISKP232N4V14) - productpagina | categorie Isolatiekappen
- Krimpkous rood 50cm voor 35/50/70mm accukabel (KRKR01191955) - productpagina | categorie Krimpkousen
- Krimpkous zwart 50cm voor 35/50/70mm accukabel (KRKZ01191955) - productpagina | categorie Krimpkousen
- Krimpkous rood 50cm 70/95/120mm accukabel (KRKR01254127) - productpagina | categorie Krimpkousen
- Krimpkous zwart 50cm 70/95/120mm accukabel (KRKZ01254127) - productpagina | categorie Krimpkousen
- Victron Digital Multi Control 200/200A (REC020005010) - productpagina | categorie Bedieningspanelen
- Victron Digital Multi Control 200/200A GX (90º) (DMC000200010R) - productpagina | categorie Bedieningspanelen
- Victron accumonitor BMV-700 (BAM010700000R) - productpagina | categorie Accumonitors
- Victron Cerbo GX MK2 (BPP900450110) - productpagina
Gerelateerde producten

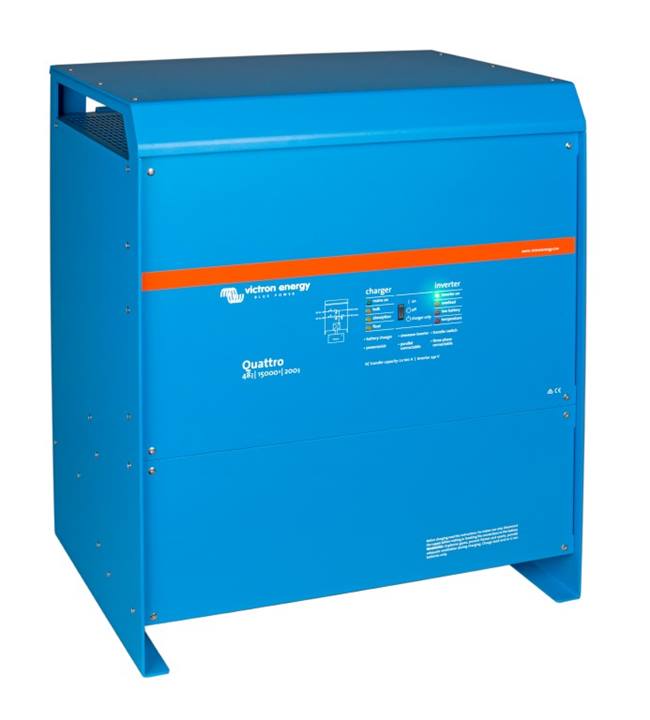

- Quattro 48/15000/200-100/100 (QUA483150000)
- Quattro 48/8000/110-100/100 (QUA488024000)
- MultiPlus-II 48/10000/140-100 (PMP483105000)
Documentatie
- Datasheet Quattro 3kVA - 15kVA (NL)
- Datasheet Quattro 3kVA - 15kVA (EN)
- Datasheet ESS-toepassing Quattro 48V 8-10-15kVA (EN)
- Handleiding Quattro 5k 8k 10k 15k 100-100A 230V (NL/EN)
- Maatvoering 48V 10000VA 230V
- Maatvoering 48V 10000VA 230V (3D)
- Maatvoering wandmontageplaat 8000VA - 10000VA
- Conformiteitsverklaring Quattro(-II)
- Certificaat EN 50549-1
- Certificaat IEC 62116
- Certificaat IEC 62040-1
- Certificaat EN/IEC 62109-1 en IEC 60335-2-29
- ISO 9001-certificaat Victron Energy
Video's
Contact
Bij 10 kVA en 140 A laadstroom luisteren accucapaciteit, zekeringmaat, kabeldoorsnede en koeling nauw. Onze specialisten rekenen de installatie met je door en leveren uit voorraad. Neem contact op met Top Systems.
Specificaties
| Nominale accuspanning | 48 V |
|---|---|
| DC-ingangsspanningsbereik | 38 - 60 V |
| Continu uitgangsvermogen bij 25 °C | 10000 VA / 8000 W |
| Continu uitgangsvermogen bij 40 °C | 6500 W |
| Continu uitgangsvermogen bij 65 °C | 4500 W |
| Piekvermogen | 20000 W |
| Uitgangsspanning | 230 VAC ± 2 %, 50 Hz ± 0,1 % (instelbaar op 60 Hz) |
| Maximale laadstroom | 140 A |
| Laadspanning absorptie / float / opslag | 57,6 / 55,2 / 52,8 V |
| Aantal AC-ingangen | 2 |
| Maximale doorschakelstroom | 2x 100 A |
| AC-ingangsbereik | 187 - 250 VAC, 50/60 Hz |
| Aantal AC-uitgangen | 2 |
| Hulpuitgang AC-out-2 | 50 A |
| Max. DC-ingangsstroom | 235 A |
| Max. continue uitgangsstroom | 37 A |
| Max. uitgangsfoutstroom | 100 A gedurende 1 s |
| Maximaal rendement | 96 % |
| Nullastvermogen | 60 W |
| Nullastvermogen AES / search mode | 40 W / 15 W |
| Programmeerbare relais | 3x |
| Communicatie | VE.Bus, 2x general purpose poort, remote on/off |
| Bedrijfstemperatuur | -20 tot +60 °C |
| Vochtigheid | max. 95 %, niet condenserend |
| Maximale hoogte | 2000 m |
| Behuizing | Aluminium, RAL 5012 |
| IP-classificatie | IP20, vervuilingsgraad 2, OVC III |
| Accu-aansluiting | Vier M8-bouten (2 plus, 2 min) |
| 230 VAC-aansluiting | M6-bouten |
| Afmetingen (h x b x d) | 470 x 350 x 280 mm |
| Gewicht | 51 kg |
| Garantie | 5 jaar |
