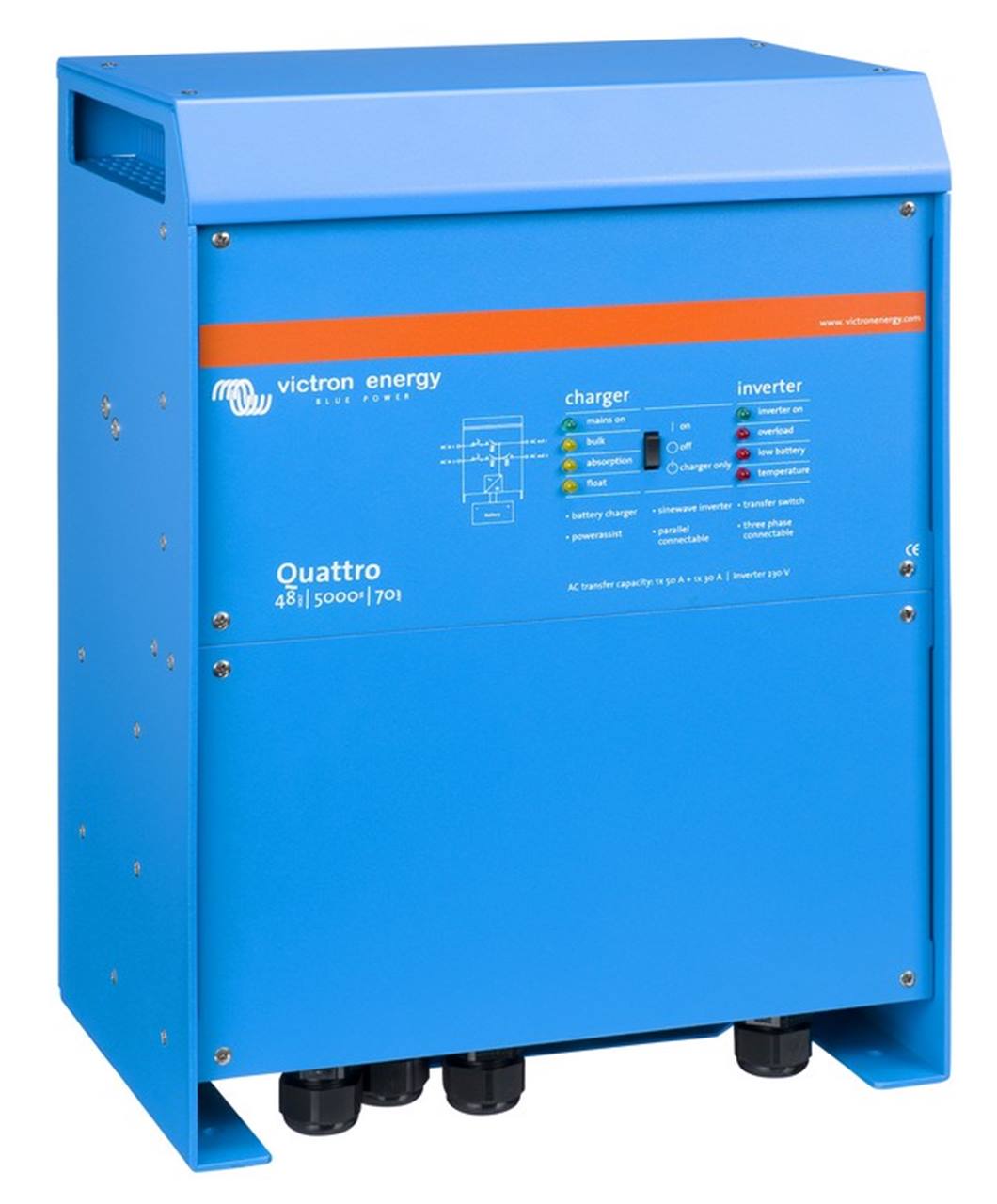

Quattro 48/5000/70-100/100
Omvormer/lader voor 48V-systemen met twee AC-ingangen, 5000 VA en 4000 W continu bij 25 °C, 3700 W bij 40 °C, piek 10000 W, acculader 70 A, doorschakelstroom 2x 100 A, PowerControl, PowerAssist, twee AC-uitgangen, drie-fase mogelijk, IP20-behuizing
Specificaties
| EAN | 8719076024231 |
|---|---|
| Merk | Victron |
| Model | Quattro |
| Accuspanning | 48 |
| Netspanning | 230 |
| Uitgangsspanning | 230 |
| Vermogen | 5000 |
| IP-classificatie | 20 |
| Verpakkingseenheid | Per stuk |
| Lengte | 240 |
| Breedte | 328 |
| Hoogte | 444 |
| Gewicht | 33.5 |
| Aantal AC-uitgangen | 2 |
| Systeemspanning | 48 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 0 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >100 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Direct meebestellen (18)
Volledige productomschrijving
Over de Victron Quattro 48/5000/70-100/100
Omvormer/lader voor 48V-systemen met twee AC-ingangen, 5000 VA en 4000 W continu bij 25 °C, 3700 W bij 40 °C, piek 10000 W, acculader 70 A, doorschakelstroom 2x 100 A, PowerControl, PowerAssist, twee AC-uitgangen, drie-fase mogelijk, IP20-behuizing
Toepassingen
Voor jachten, werkschepen, off-grid woningen en noodstroominstallaties met walstroom of aggregaat. Twee AC-ingangen van elk 100 A, een overname binnen 20 ms en PowerAssist maken zware belastingen mogelijk op een beperkte aansluiting.
Twee AC-ingangen met geïntegreerde overnameschakelaar
De Quattro accepteert twee onafhankelijke AC-bronnen, bijvoorbeeld walstroom en een aggregaat, of twee aggregaten, en kiest automatisch de actieve bron. De maximale doorschakelstroom bedraagt 2x 100 A. Het AC-ingangsbereik is 187-250 VAC bij 50/60 Hz.
Twee AC-uitgangen
- AC-out-1 is onderbrekingsvrij: bij het wegvallen van net, walstroom of aggregaat neemt de omvormer de belasting binnen 20 ms over.
- AC-out-2 is alleen actief zolang er op een van de ingangen wisselspanning staat. Geschikt voor belastingen die de accubank niet mogen ontladen, zoals een boiler of airconditioning.
PowerControl en PowerAssist
Per AC-ingang is een stroomlimiet in te stellen. De Quattro houdt rekening met de overige AC-belastingen en gebruikt alleen de resterende stroom om te laden, zodat het aggregaat of de walstroomaansluiting niet overbelast raakt. PowerAssist vult kortstondige pieken aan met vermogen uit de accubank en laadt bij afnemende belasting weer bij.
Acculader
- Maximale laadstroom 70 A met adaptieve laadkarakteristiek.
- Absorptie 57,6 V, druppelladen 55,2 V, opslagmodus 52,8 V.
- De accutemperatuursensor wordt bij de 48V-uitvoering niet meegeleverd en is los te bestellen.
- Een laadaansluiting voor een startaccu heeft dit model niet; die is alleen aanwezig op de 12V- en 24V-uitvoeringen.
Zonne-energie en netgekoppelde installaties
De Quattro is toepasbaar in off-grid en netgekoppelde PV-installaties en werkt samen met MPPT-laadregelaars en netgekoppelde omvormers. Software voor netuitvaldetectie is beschikbaar, waarmee AC-vermogen ook tijdens een netstoring beschikbaar blijft.
Parallel, drie-fase en splitfase
Tot 6 eenheden zijn parallel te schakelen voor een hoger uitgangsvermogen. Drie eenheden van hetzelfde type vormen een drie-fase systeem. Een splitfase-uitgang is te realiseren met een autotransformator in combinatie met een op 240 V / 60 Hz geprogrammeerde omvormer.
Configureren, monitoren en bedienen
- Basisinstellingen via DIP-schakelaars; parallel- en drie-fase systemen via VE.Bus Quick Configure en VE.Bus System Configurator.
- Off-grid, netgekoppelde en zelfconsumptie-installaties met Assistants.
- Lokaal uitlezen met een communicatiecentrum zoals de Cerbo GX of Ekrano GX, een accumonitor, een bedieningspaneel, Bluetooth, laptop of computer.
- Op afstand uitlezen en instellen via de VRM Portal - Victron Energy.
- Drie programmeerbare relais en twee general purpose poorten, onder meer voor communicatie met het battery management system van een lithiumaccubank.
Behuizing en aansluitingen
- Aluminium behuizing, RAL 5012, IP20, vervuilingsgraad 2, OVC III.
- Bedrijfstemperatuur -20 tot +60 °C, maximale hoogte 2000 m.
- Accu-aansluiting met vier M8-bouten, twee plus en twee min.
- 230 VAC-aansluiting met M6-bouten.
- Hulpuitgang 50 A, schakelt af zodra er geen externe AC-bron beschikbaar is.
Direct mee te bestellen
- Accukabel rood 35mm² per meter (KABRD0103500) - productpagina | categorie Kabels accu
- Accukabel zwart 35mm² per meter (KABZW0103500) - productpagina | categorie Kabels accu
- Perskabeloog 35mm² > M8 (PSKABOG00036) - productpagina | categorie Perskabelogen

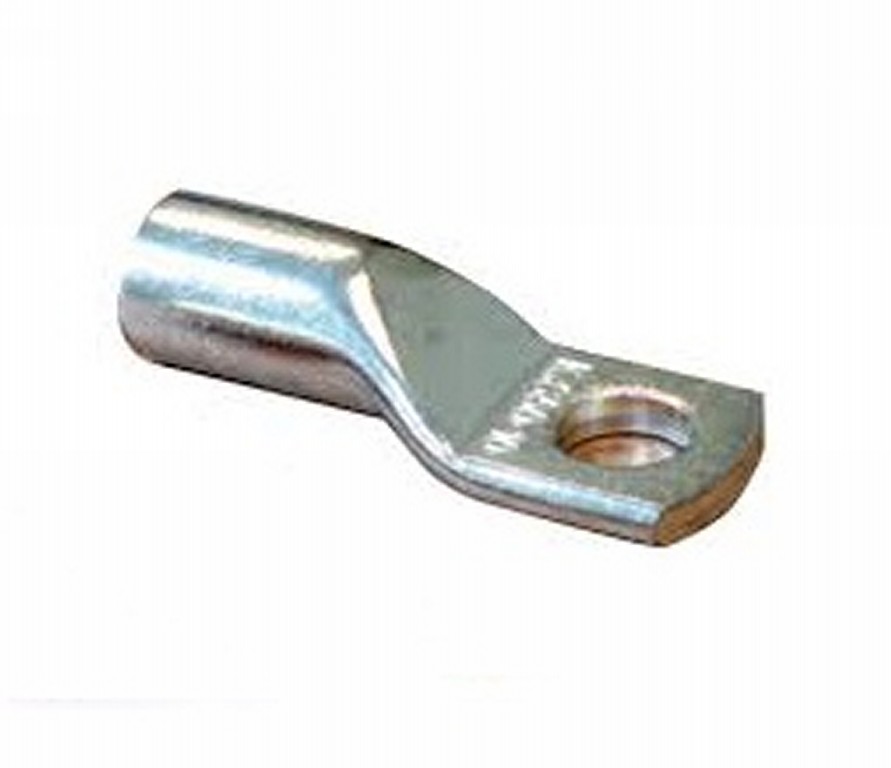

- Perskabeloog 70mm² > M8 (PSKABOG00071) - productpagina | categorie Perskabelogen
- Isolatiekap rood 35 / 50mm² (ISKP222N4V02) - productpagina | categorie Isolatiekappen
- Isolatiekap zwart 35 / 50mm² (ISKP222N4V14) - productpagina | categorie Isolatiekappen
- Isolatiekap 35/50/70mm² dubbel rood (ISKP600N4) - productpagina | categorie Isolatiekappen
- Isolatiekap 35/50/70mm² dubbel zwart (ISKP600N41) - productpagina | categorie Isolatiekappen
- Krimpkous rood 50cm voor 35/50/70mm accukabel (KRKR01191955) - productpagina | categorie Krimpkousen
- Krimpkous zwart 50cm voor 35/50/70mm accukabel (KRKZ01191955) - productpagina | categorie Krimpkousen
- LittelFuse zekering 200A MEGA 70V-SF51 (ZEKLFM070200) - productpagina | categorie Zekeringen
- Victron MEGA-fuse zekeringhouder (CIP100200100) - productpagina | categorie Zekeringhouders
- MEGA-fuse zekeringhouder 2x M8 (ZEKHD0000200) - productpagina | categorie Zekeringhouders
- Victron Digital Multi Control 200/200A (REC020005010) - productpagina | categorie Bedieningspanelen
- Victron Digital Multi Control 200/200A GX (90º) (DMC000200010R) - productpagina | categorie Bedieningspanelen
- Victron Cerbo GX MK2 (BPP900450110) - productpagina
- Victron Ekrano GX (BPP900480100) - productpagina
- Victron VE.Bus Smart dongle (ASS030537010) - productpagina
Gerelateerde producten
- Quattro 48/8000/110-100/100 (QUA488024000)
- MultiPlus-II 48/5000/70-50 (PMP482505010)
- MultiPlus-II 48/5000/70-50-GX (PMP482506000)
Documentatie
- Datasheet Quattro 3kVA - 15kVA (NL)
- Datasheet Quattro 3kVA - 15kVA (EN)
- Handleiding Quattro 5k 8k 10k 15k 100-100A 230V (NL/EN)
- Quick install guide Quattro 24V 48V 5000VA 230Vac (EN)
- Maatvoering 24V 48V 5000VA
- Maatvoering 24V 48V 5000VA (3D)
- Maatvoering wandmontageplaat 5000VA
- Conformiteitsverklaring Quattro(-II)
- Certificaat EN/IEC 62109-1 en IEC 60335-2-29
- Certificaat IEC 62109-1-2
- ISO 9001-certificaat Victron Energy
Video's
Contact
Twijfel je over kabeldoorsnede, zekeringmaat of de opbouw van een parallel- of drie-fase systeem? Onze specialisten rekenen de installatie met je door en leveren uit voorraad. Neem contact op met Top Systems.
Specificaties
| Nominale accuspanning | 48 V |
|---|---|
| DC-ingangsspanningsbereik | 38 - 60 V |
| Continu uitgangsvermogen bij 25 °C | 5000 VA / 4000 W |
| Continu uitgangsvermogen bij 40 °C | 3700 W |
| Continu uitgangsvermogen bij 65 °C | 3000 W |
| Piekvermogen | 10000 W |
| Uitgangsspanning | 230 VAC ± 2 %, 50 Hz ± 0,1 % (instelbaar op 60 Hz) |
| Maximale laadstroom | 70 A |
| Laadspanning absorptie / float / opslag | 57,6 / 55,2 / 52,8 V |
| Aantal AC-ingangen | 2 |
| Maximale doorschakelstroom | 2x 100 A |
| AC-ingangsbereik | 187 - 250 VAC, 50/60 Hz |
| Aantal AC-uitgangen | 2 |
| Hulpuitgang AC-out-2 | 50 A |
| Max. DC-ingangsstroom | 118 A |
| Max. continue uitgangsstroom | 19 A |
| Max. uitgangsfoutstroom | 53 A gedurende 1 s |
| Maximaal rendement | 95 % |
| Nullastvermogen | 35 W |
| Nullastvermogen AES / search mode | 30 W / 15 W |
| Programmeerbare relais | 3x |
| Communicatie | VE.Bus, 2x general purpose poort, remote on/off |
| Bedrijfstemperatuur | -20 tot +60 °C |
| Vochtigheid | max. 95 %, niet condenserend |
| Maximale hoogte | 2000 m |
| Behuizing | Aluminium, RAL 5012 |
| IP-classificatie | IP20, vervuilingsgraad 2, OVC III |
| Accu-aansluiting | Vier M8-bouten (2 plus, 2 min) |
| 230 VAC-aansluiting | M6-bouten |
| Afmetingen (h x b x d) | 444 x 328 x 240 mm |
| Gewicht | 30 kg |
| Garantie | 5 jaar |
