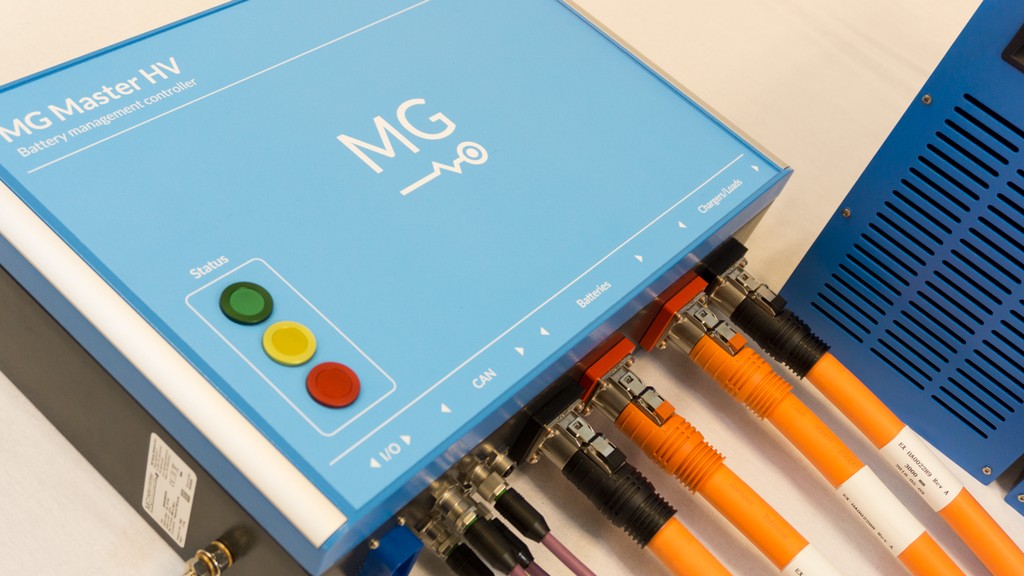

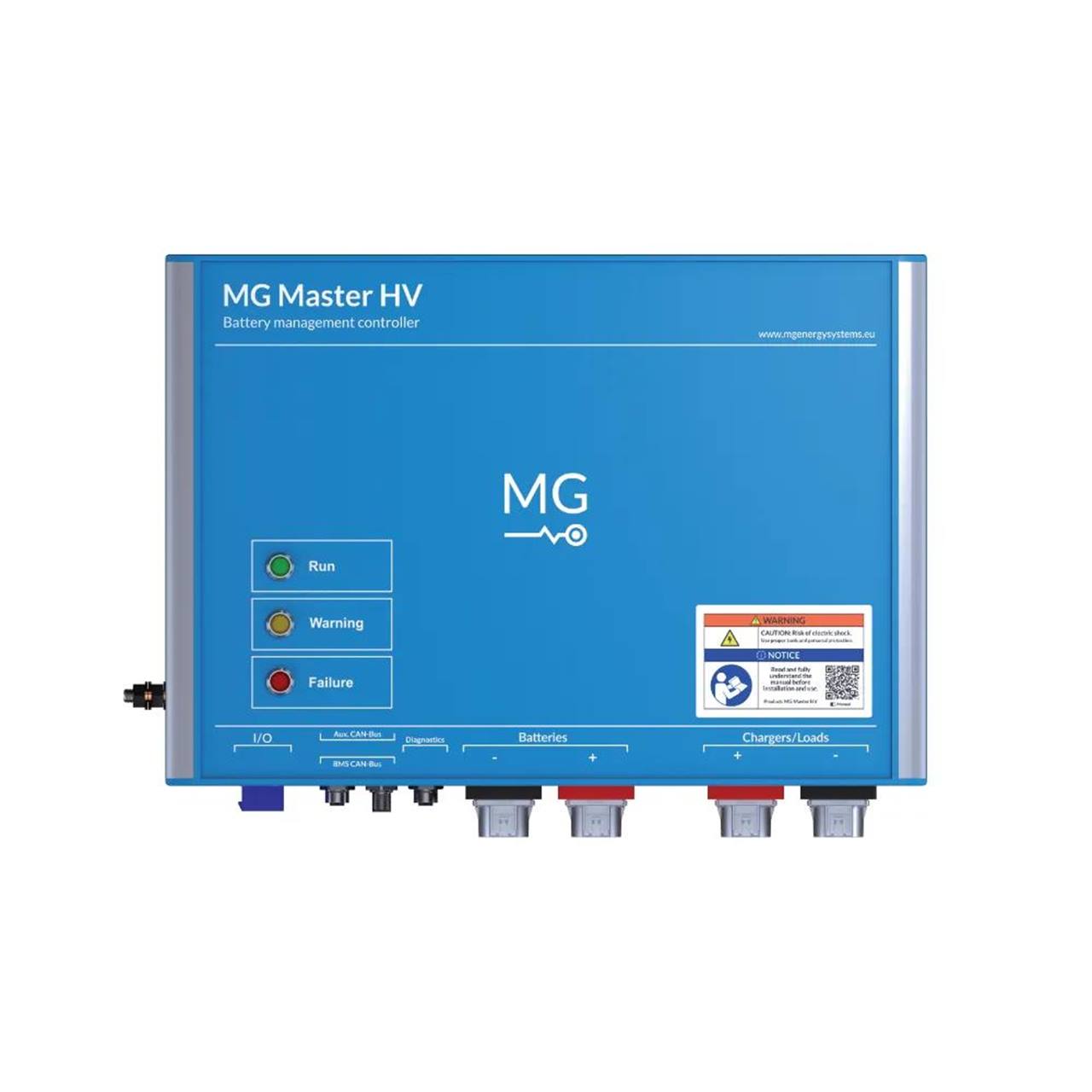

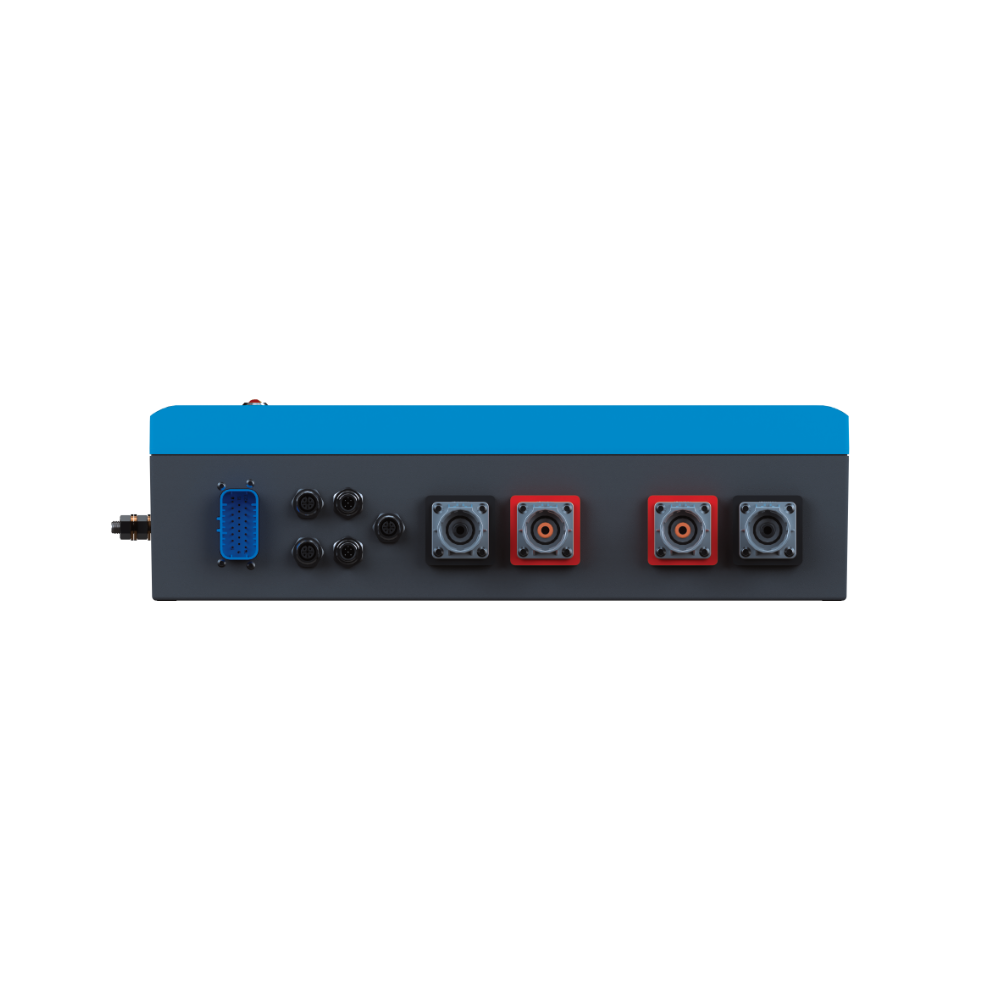

MG Master HV 144-800V DC 300A

Over de MG Master HV 144-800V/300A

Het MG Master HV 144-800V DC 300A high voltage BMS is de veiligheids- en besturingseenheid van het batterijsysteem. Het beschermen, bewaken en besturen van een batterijsysteem is erg belangrijk om een veilig, betrouwbaar en gebruiksvriendelijk systeem te creëren. Het beschermt de aangesloten batterijmodules tegen overladen, ontladen, te hoge temperatuur, te lage temperatuur en regelt het balanceren van de batterijcellen. Naast een veiligheidsfunctie bewaakt en volgt de Master HV andere belangrijke parameters om inzicht te geven in de batterijstatus en het energieverbruik. Het compacte ontwerp maakt het ideaal voor gebruik in toepassingen met beperkte ruimte. Kenmerken: > Spanningsbereik: 144 tot 800V dc > Stroombereik: 300A en 500A modellen zijn beschikbaar > Geïntegreerd voorlaadcircuit > Veiligheidsschakelaars in positieve en negatieve stroompaden > High-Voltage Interlock Loop (HVIL) > Interne gebeurtenisregistratie > CAN-Bus-communicatie > State-Of-Health en State-of-Charge-tracking > Bewaking van alle batterijparameters (celspanning, temperaturen, balancering)

De belangrijkste functie van de MG Master HV 144-800V DC 300A Battery Management Controller is het voorkomen van elektrisch misbruik van de batterijcellen. Met dat als uitgangspunt bewaakt het BMS de verschillende parameters om mogelijke batterijstoringen vroegtijdig te detecteren. Dit is essentieel om de goede functionaliteit van het gebruik van een lithium-ionbatterijsysteem te garanderen. De systeemfilosofie van MG is om het systeem op te bouwen met één master-BMS (MG Master HV) die communiceert met slave-BMS's (lithium-ion-batterijmodules). De Slave BMS's zijn in staat om de batterijcelparameters zoals celspanning, celtemperatuur, balansregeling en vochtigheid in de behuizing te bewaken. Al deze parameters worden via een afzonderlijke CAN-bus naar de MG Master HV gestuurd, die deze gegevens verzamelt en de individuele parameters met verschillende limieten bewaakt. Als een parameter de limiet overschrijdt, wordt dit eerst aan de gebruiker gecommuniceerd (via de AUX. CAN-Bus). Als de overschreden limiet in stand blijft, heeft de MG Master HV de mogelijkheid om de batterijen los te koppelen van het systeem door hoofdschakelaars te openen. HV Poweraansluiting Met de Amphenol PowerLok stroomaansluitingen kan op de Master HV gemakkelijk een reeks batterijen worden aangesloten. Deze aansluitingen zijn robuust en hebben een geïntegreerde HVIL (High Voltage Interlock Loop) om de verbinding te bewaken. De lage contactweerstand maakt een continu stroom tot 500 A mogelijk. Monitoring en controle Kritieke parameters worden bewaakt door de Master HV, zoals celspanningen en temperaturen van elke aangesloten batterijmodule. Een geselecteerde reeks limieten bepalen de systeemgrenzen. Voor elk van de bewaakte parameters kunnen verschillende grenzen worden ingesteld. In de eerst plaats een controlegrens die laders of ladingen bestuurt. Vervolgens een waarschuwingslimiet en ten derde een kritieke storing die de veiligheidsschakelaars opent die het stroompad van de batterijen naar ladingen en laders onderbreken. Bij een goed geïntegreerd systeem mag het nooit nodig zijn om tijdens normaal bedrijf de veiligheidsschakelaars te moeten openen.
