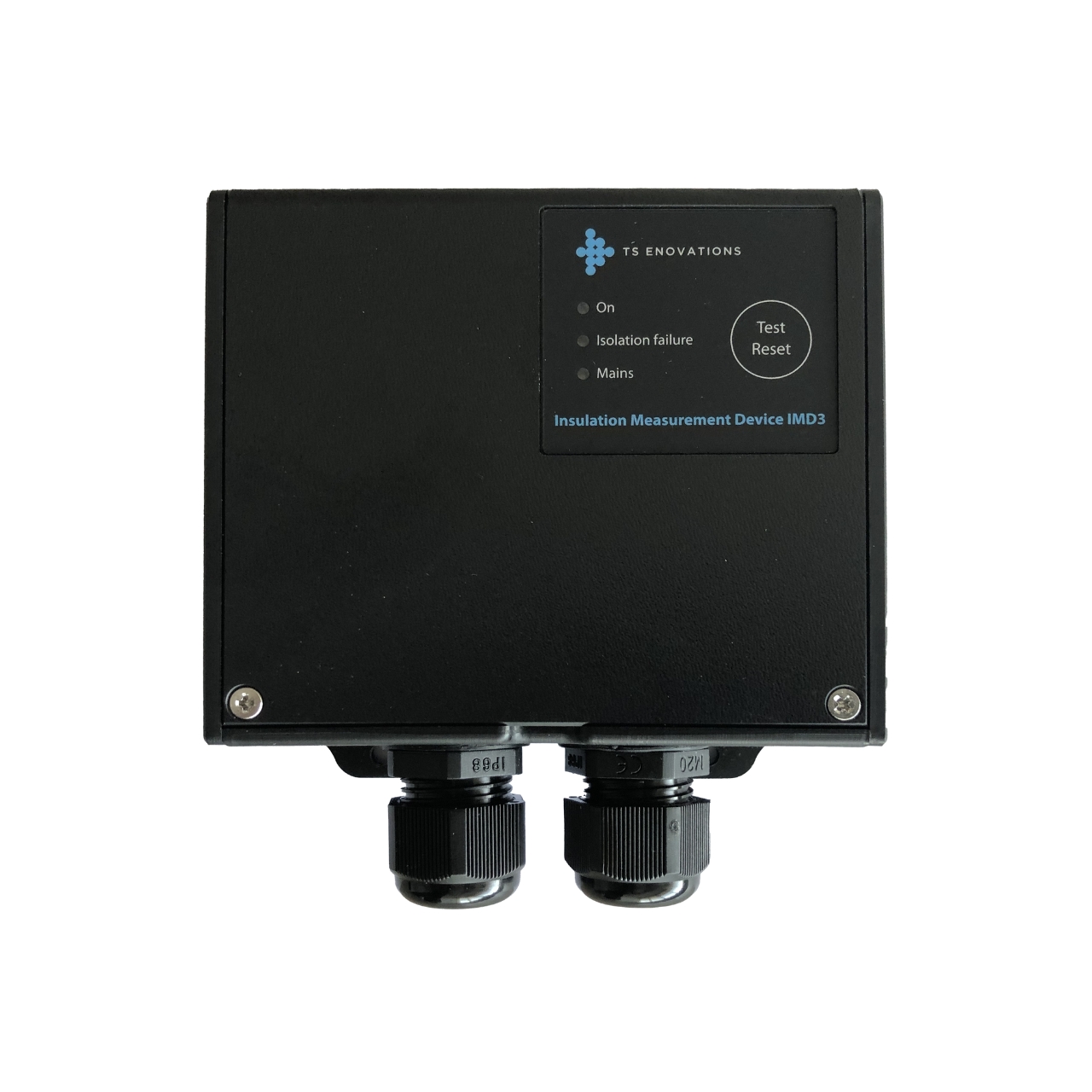

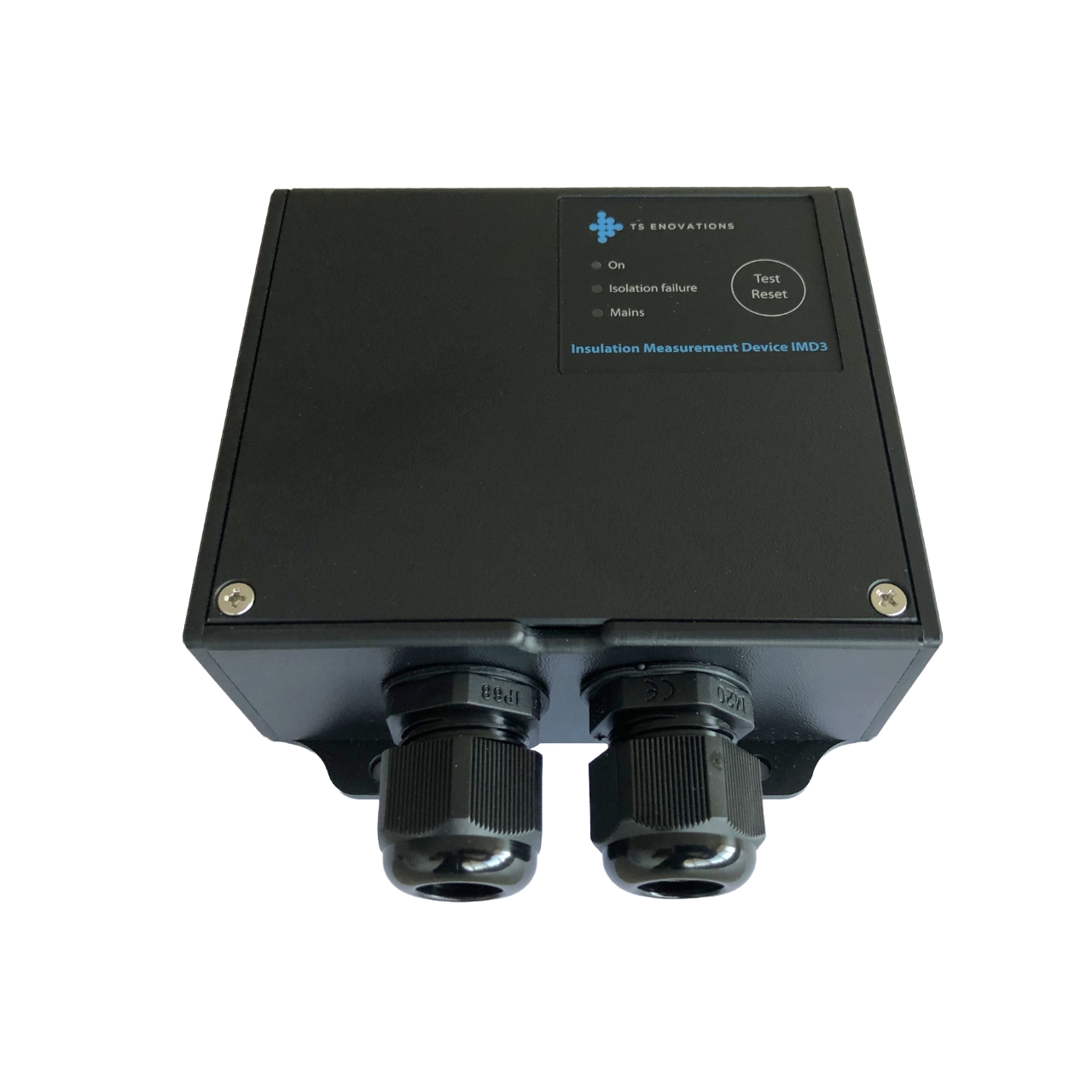

Over de TS Enovations Isolatiebewaker IMD3+

IMD3+ isolatiebewaker voor zwevende 230V-netten

Wek je met een omvormer 230V op in een bedrijfswagen of camper? Dan is dat net bewust zwevend uitgevoerd: los van de aarde. Binnen beschermt dat zwevende net vanzelf. Het risico ontstaat zodra je 230V buiten het voertuig gebruikt. Dan sta je zelf op aarde en kan een verborgen isolatiefout een sluipstroom vormen buiten het zwevende net om. Al 30 mA kan gevaarlijk zijn.

De IMD3+ (IMD: Insulation Measuring Device) meet doorlopend de isolatiewaarde tussen fase, nul en chassis. Zakt die onder de veilige grens, dan schakelt de IMD3+ de omvormer via de remote-aansluiting uit. Dit nog voordat je buiten aan het werk gaat. Bij walstroom controleert hij bovendien de netaarde en waarschuwt bij een slechte of ontbrekende aarde.

Waarom een aardlekschakelaar hier niet volstaat

Een aardlekschakelaar vergelijkt de stroom in fase en nul en schakelt uit zodra er stroom naar aarde weglekt. In een zwevend net (IT-stelsel) ontbreekt die vaste aardreferentie. Bij een eerste fout loopt er geen foutstroom, dus de aardlekschakelaar detecteert niets. De fout blijft verborgen en dat is precies het gevaar.

Waarom kiezen voor de IMD3+

• Geen vermogenslimiet: geschikt voor omvormers van elk vermogen.


• Geen doorschakelvermogen: schakelt de omvormer via de remote-aansluiting.


• Aardecontrole: waarschuwt bij walstroom voor een slechte of ontbrekende aarde.


• KIWA-gecertificeerd: voldoet aan strenge internationale eisen, ook buiten Europa.


• Heldere statusindicatie: groene led bij veilig gebruik, knipperende led bij een isolatiefout.


• Veilig ontwerp: 230V AC-klemmen niet bereikbaar; voorzien van typegoedkeuring.

Gemaakt voor het Victron-ecosysteem

De IMD-serie is ontwikkeld voor omvormerinstallaties en werkt met Victron MultiPlus en Quattro. Het zwevende net stel je in via VE.Configure of VictronConnect. Zo bouw je in één keer goed verder op techniek die je begrijpt.

Wanneer is isolatiebewaking nodig?

Isolatiebewaking is vereist zodra een voertuig via de omvormer 230V-apparatuur buiten kan voeden. NEN 1010 rubriek 717 (bedrijfswagens) en rubriek 721 (caravans en campers) zijn dan van toepassing. Een aardpen is bij mobiele installaties geen betrouwbaar alternatief.

Top Systems is Victron True Blue Distributeur sinds 1984 en ondersteunt met aansluitschema, configuratieadvies en support: voor, tijdens en na installatie.

Veelgestelde vragen

Wat is een isolatiebewaker en wat doet de IMD3+?

Een isolatiebewaker (IMD) meet continu de isolatiewaarde van een zwevend 230V-net. De IMD3+ detecteert een verborgen isolatiefout en schakelt de omvormer uit voordat de situatie gevaarlijk wordt, zodat je veilig 230V buiten het voertuig gebruikt.

Waarom werkt een aardlekschakelaar niet in mijn camper of bedrijfswagen?

In een zwevend net ontbreekt een vaste aarde. Bij een eerste fout loopt er geen foutstroom weg, dus de aardlekschakelaar schakelt niet uit. Een isolatiebewaker meet de isolatie zelf en grijpt wel in.

Ben ik binnen het voertuig dan wel veilig?

Ja. Binnen beschermt het zwevende net bij een eerste fout. Het risico ontstaat buiten: gebruik je daar 230V-gereedschap, dan sta je zelf op aarde en kan stroom via je lichaam wegvloeien.

Wanneer is isolatiebewaking verplicht?

Zodra het voertuig via de omvormer 230V buiten kan voeden. Dan gelden NEN 1010 rubriek 717 (bedrijfswagens) en rubriek 721 (caravans en campers).

Werkt de IMD3+ met mijn Victron-omvormer?

Ja. De IMD-serie werkt met Victron MultiPlus en Quattro. De omvormer wordt via de remote-aansluiting geschakeld. Het zwevende net stel je in via VE.Configure of VictronConnect.

Wat gebeurt er als ik walstroom aansluit?

De IMD3+ controleert dan of de netaarde in orde is en waarschuwt bij een slechte of ontbrekende aarde, zodat je installatie ook op walstroom veilig wordt gevoed.
