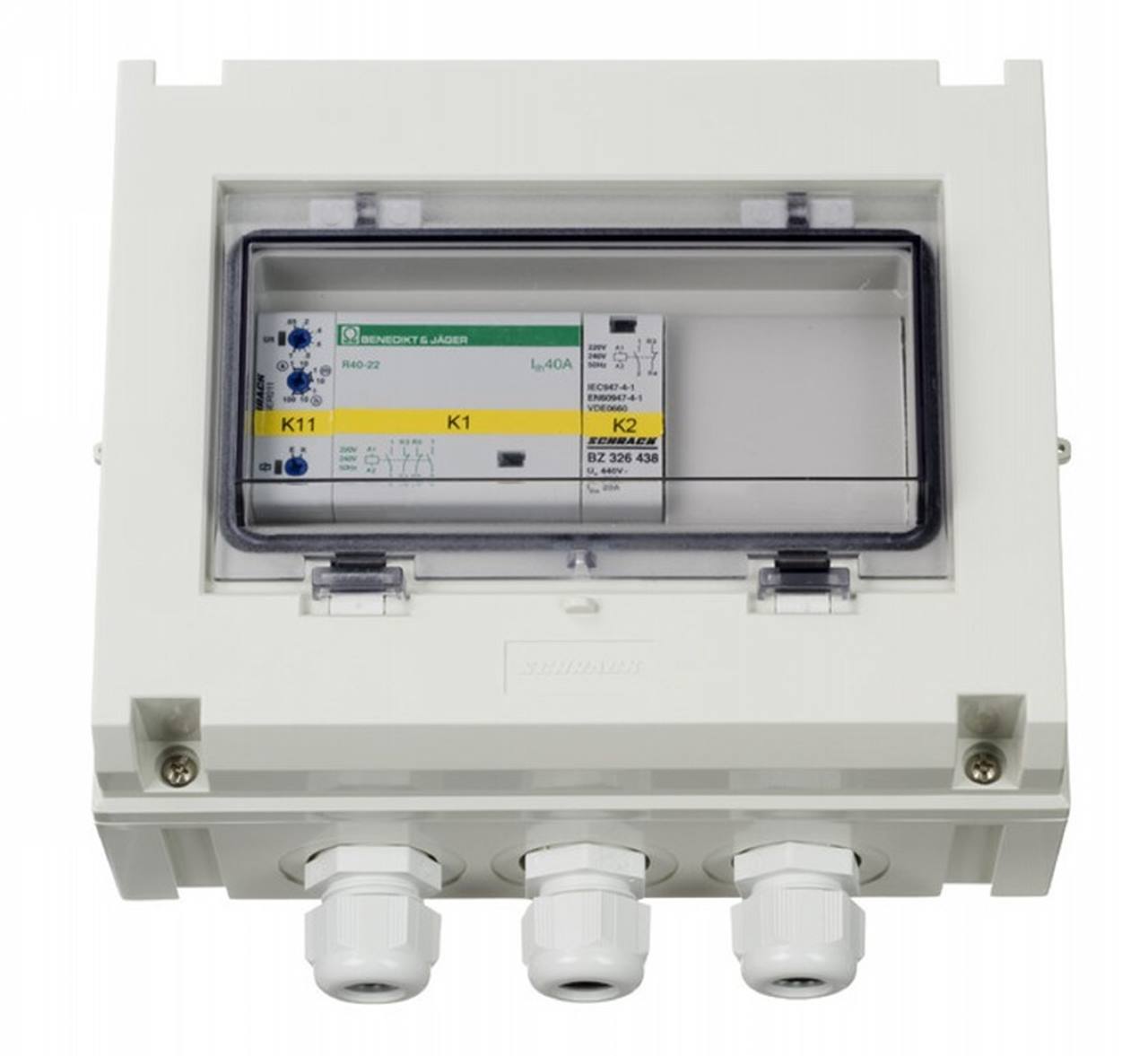

Victron Transfer Switch 5kVA/230V (omschakelautomaat)
Automatische omschakelautomaat met twee AC-ingangen en een uitgang, schakelt tussen walstroom, aggregaat en omvormer, 200-250 Vac enkelfase, 50-60Hz, 20A per ingang en uitgang, motorbelasting tot 1,3 kW, instelbare vertraging, hulpcontact, IP54.
Specificaties
| EAN | 8719076022091 |
|---|---|
| Merk | Victron |
| Netspanning | 230 |
| Uitgangsspanning | 230 |
| IP-classificatie | 54 |
| Verpakkingseenheid | Per stuk |
| Lengte | 175 |
| Breedte | 215 |
| Hoogte | 120 |
| Gewicht | 1.85 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 2 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >100 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Downloads
Volledige productomschrijving
Over de Victron VE Transfer Switch 5kVA/230V
Automatische omschakelautomaat met twee AC-ingangen en een uitgang, schakelt tussen walstroom, aggregaat en omvormer, 200-250 Vac enkelfase, 50-60Hz, 20A per ingang en uitgang, motorbelasting tot 1,3 kW, instelbare vertraging, hulpcontact, IP54.
Waar walstroom, aggregaat en omvormer elkaar afwisselen, moet één uitgang altijd spanning houden. Deze omschakeling verbindt twee AC-bronnen met één groepenkast en schakelt automatisch door naar de bron die beschikbaar is, ook bij zwaardere verbruikers zoals een wasmachine, een boiler of een airconditioning.
Twee ingangen, één uitgang
Ingang 1 is de prioriteitsbron, doorgaans walstroom of een aggregaat. Ingang 2 is de alternatieve bron, meestal een omvormer. Zolang ingang 1 beschikbaar is, wordt die doorgeschakeld naar de uitgang; valt die weg, dan neemt ingang 2 het over.
Geschikt voor zware belasting
Anders dan een ultrasnelle omschakelaar voor gevoelige elektronica is deze uitvoering gebouwd op inschakelstromen van motorbelastingen. Het maximale motorvermogen bedraagt 1,3 kW bij een airconditioning. De nominale stroom is 20 A op beide ingangen en op de uitgang.
Instelbare vertraging
Bij terugkeer van ingang 1 wordt na circa 10 seconden teruggeschakeld. Die vertraging is instelbaar, zodat een aggregaat eerst kan stabiliseren voordat de belasting wordt overgenomen. De schakeltijd bedraagt 10 tot 20 ms bij sluiten en 5 tot 20 ms bij openen.
Hulpcontact
Een hulpcontact van 200-240 Vac en 20 A bij cos phi = 1 is beschikbaar voor signalering of voor het aansturen van bijvoorbeeld een startsignaal.
Behuizing en omgeving
De behuizing in RAL 7035 heeft beschermingsgraad IP54 en is geschikt voor een omgevingstemperatuur van -5 °C tot +60 °C bij een luchtvochtigheid tot 95 %. Het eigen verbruik bedraagt 6 VA op ingang 1 en 0 VA op ingang 2.
Gerelateerde producten
- Victron Transfer Switch 10kVA/230V (COS230103100)
- Victron Filax-2 230V/50Hz-240V/60Hz omschakelautomaat (SDFI0000000)
Documentatie
- Handleiding VE Transfer-schakelaar (NL, online)
- Handleiding VE Transfer-schakelaar (NL, PDF)
- Handleiding VE Transfer Switch (EN, online)
- Handleiding VE Transfer Switch (EN, PDF)
- Elektrisch schema VE Transfer Switch
- Maatvoering VE Transfer Switch
- Declaration of Conformity Transfer Switches
- ISO 9001-certificaat Victron Energy
Contact
Wilt u weten of 20 A voldoende is voor uw groepenkast, of hoe u het hulpcontact inzet voor aggregaatsturing? Onze technische adviseurs rekenen uw AC-installatie graag met u door. Neem contact met ons op.
Specificaties
| Nominale spanning | 200-250 Vac, enkelfase |
| Nominale frequentie | 50-60 Hz |
| Nominale stroom ingang 1 | 20 A |
| Nominale stroom ingang 2 | 20 A |
| Nominale uitgangsstroom | 20 A |
| Maximaal motorvermogen (airconditioning) | 1,3 kW |
| Schakeltijd bij sluiten | 10-20 ms |
| Schakeltijd bij openen | 5-20 ms |
| Vertraging ingang 1 | circa 10 s, instelbaar |
| Hulpcontact | 200-240 Vac, 20 A, cos phi = 1 |
| Eigen verbruik ingang 1 | 6 VA |
| Eigen verbruik ingang 2 | 0 VA |
| Bedrijfstemperatuur | -5 °C tot +60 °C |
| Maximale luchtvochtigheid | 95 % |
| Beschermingsgraad | IP54 |
| Kleur | RAL 7035 |
| Afmetingen (h x b x d) | 175 x 215 x 120 mm |
| Gewicht | 1,85 kg |
| EAN | 8719076022091 |
