Over de Shelly Pro relais 1PM

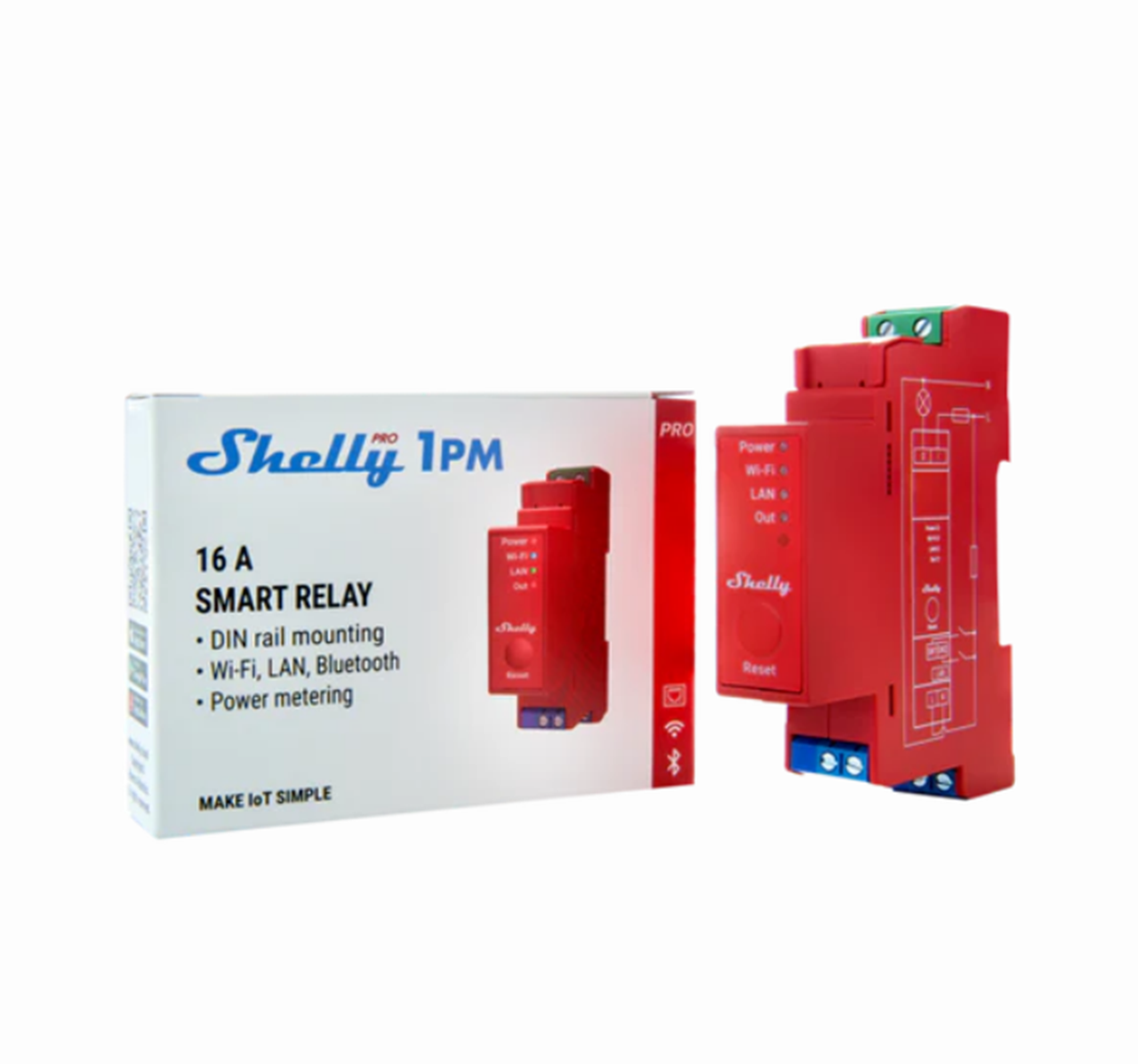

Shelly Pro 1PM: professionele DIN-rail schakelaar met vermogensmeting, Ethernet, Wi-Fi en Bluetooth

De Shelly Pro 1PM is een professionele 1-kanaals DIN-rail schakelaar met geïntegreerde vermogensmeting, ontworpen voor montage in de groepenkast. Het apparaat combineert Ethernet (LAN), Wi-Fi en Bluetooth-connectiviteit en biedt professionele installateurs en systeemintegratoren maximale flexibiliteit voor eindklantoplossingen.

De huidige versie (v.1, model SPSW-201PE16EU) is een doorontwikkeling met verbeterde thermische prestaties dankzij 4-laags printplaten, 2-polige schroefklemmen, verbeterde hoogspanningsafstanden voor LAN en een robuustere behuizing met verbeterde diëlektrische eigenschappen. De v.0 (SPSW-001PE16EU) is niet meer leverbaar.

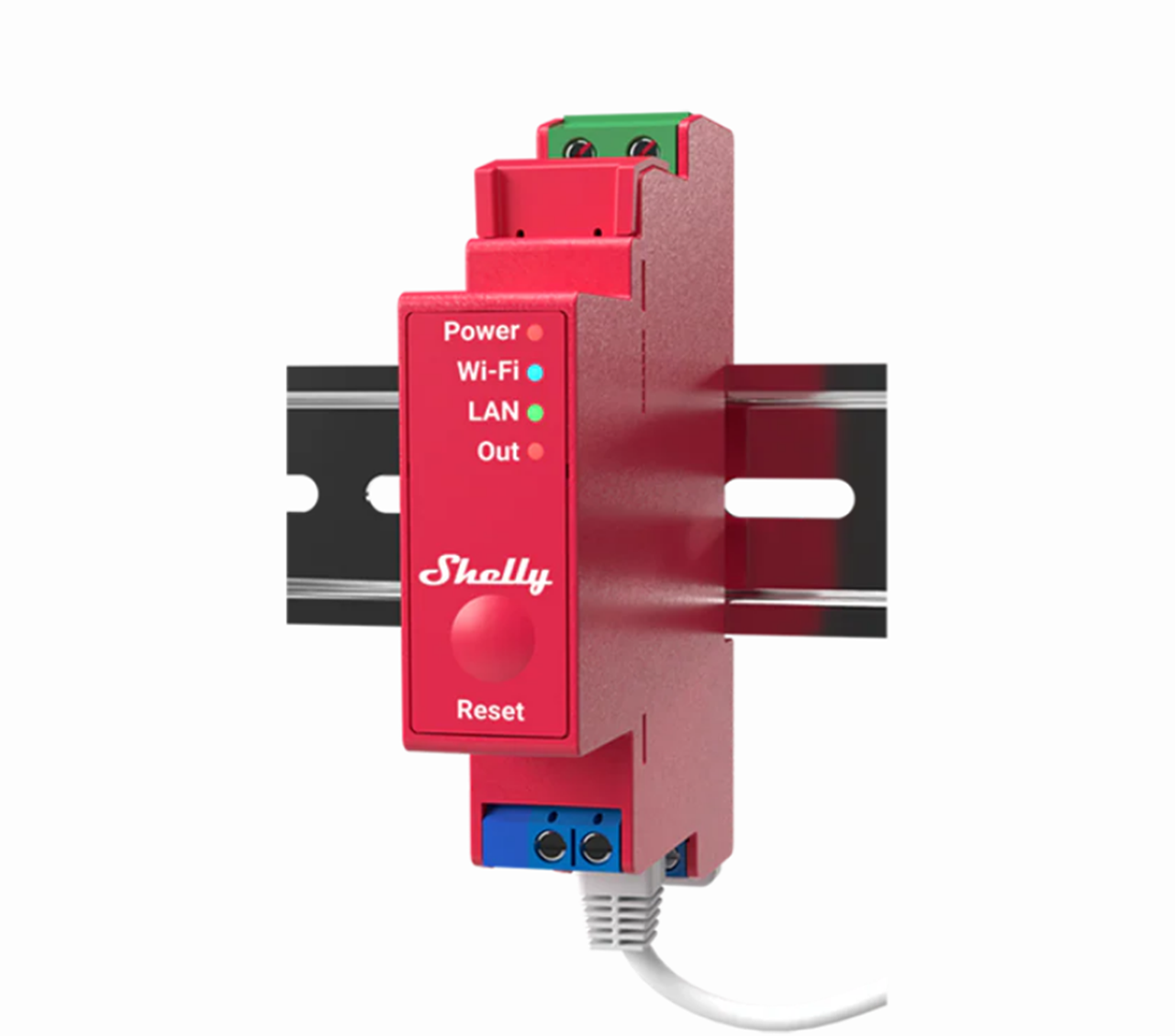

Professionele DIN-rail montage

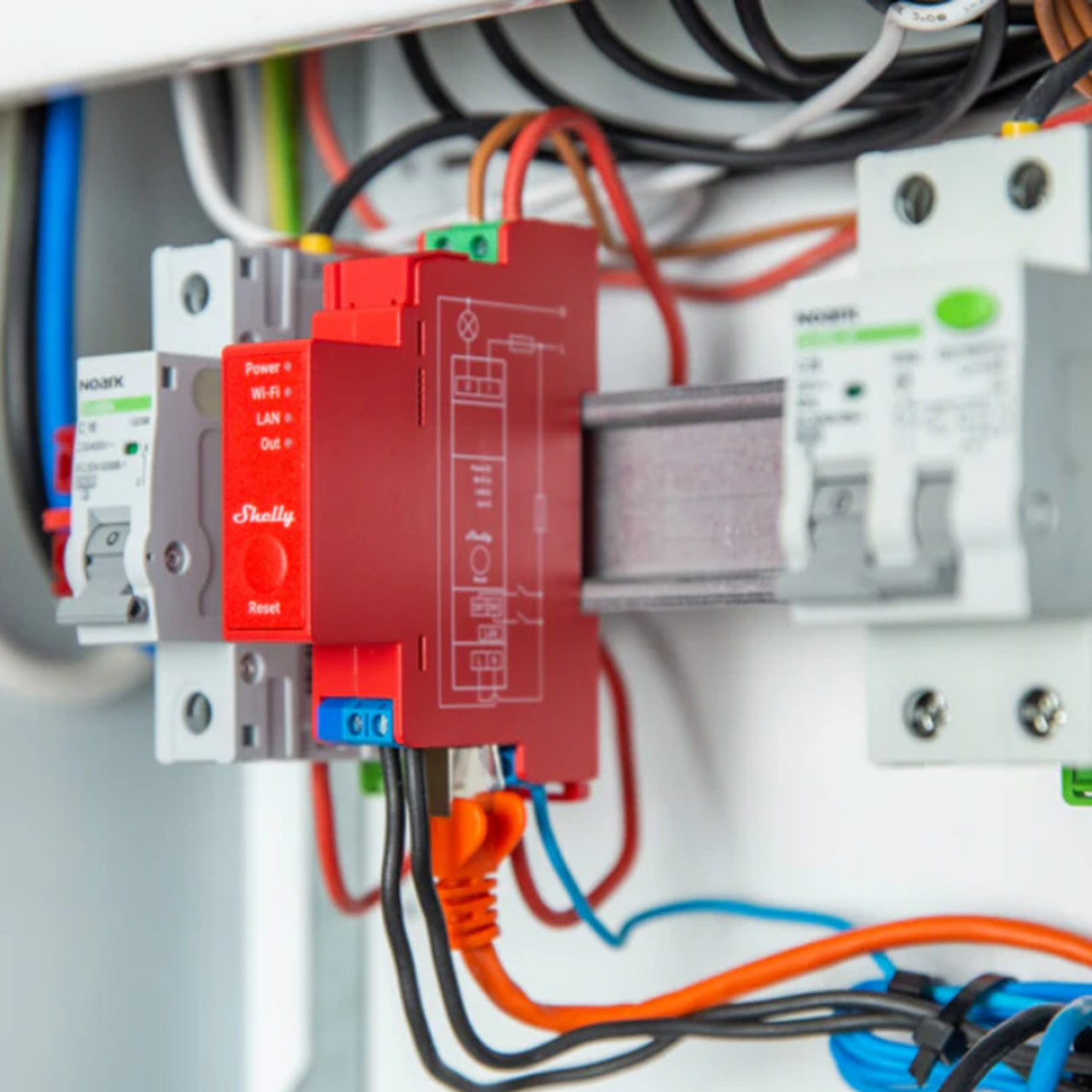

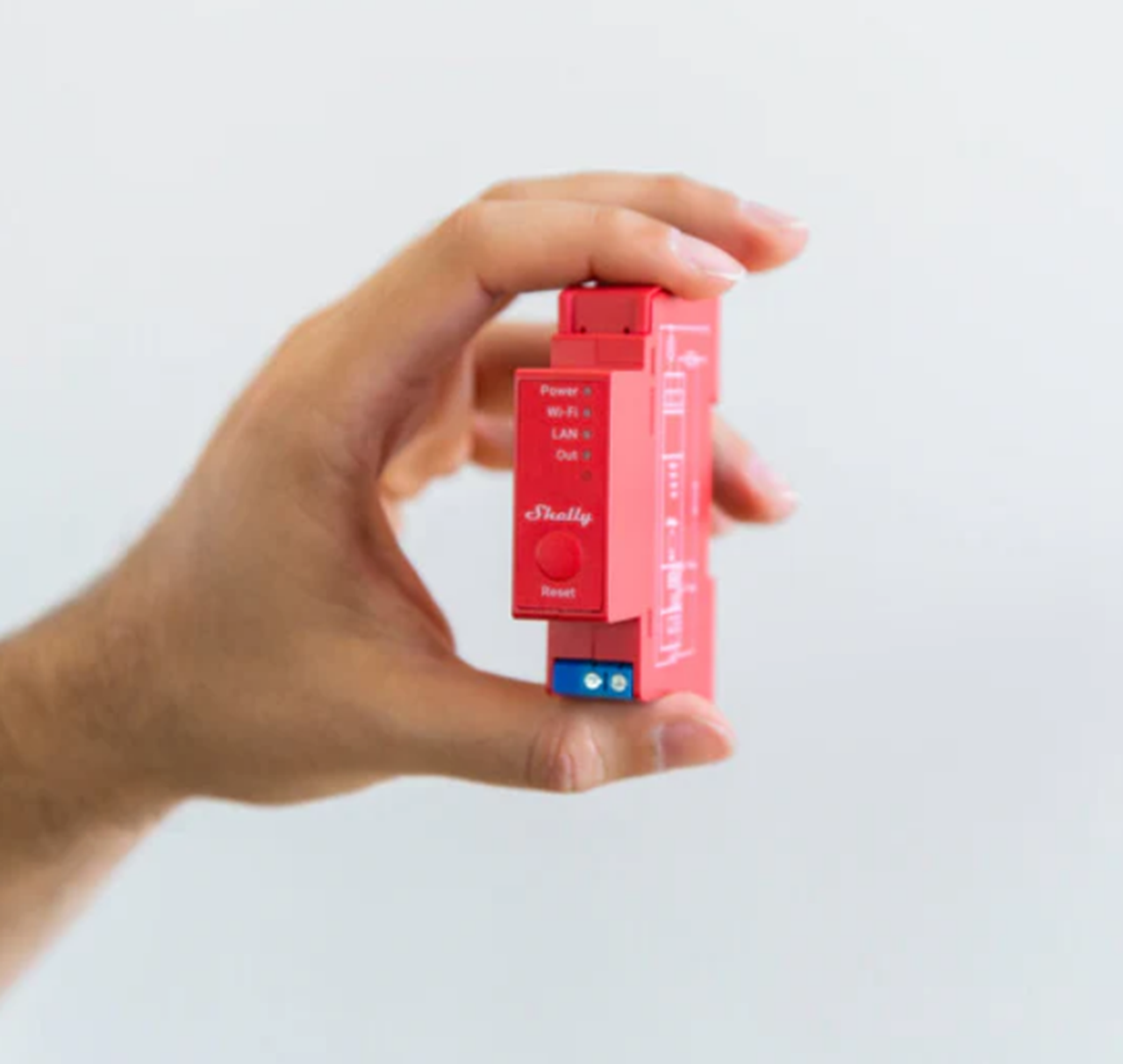

De Shelly Pro 1PM is ontworpen voor montage op een standaard DIN-rail in de groepenkast. Met afmetingen van 94 × 19 × 69 mm (±0,5 mm) neemt het apparaat slechts 1 module-eenheid in beslag. De vlamvertragende behuizing (classificatie V-0) garandeert veiligheid, zelfs bij langdurige blootstelling aan hoge temperaturen. Het apparaat weegt 65 g.

Drievoudige connectiviteit: Ethernet, Wi-Fi en Bluetooth

De Shelly Pro 1PM ondersteunt drie communicatieprotocollen:

• Ethernet (LAN): bedrade verbinding via RJ45-connector voor maximale betrouwbaarheid in professionele installaties. Ideaal waar Wi-Fi niet stabiel genoeg is.


• Wi-Fi (802.11 b/g/n, 2,4 GHz): draadloze verbinding met je netwerk (tot 30 m binnen, 50 m buiten).


• Bluetooth 4.2: voor snelle inbedrijfstelling en lokale configuratie.

Let op: sluit de LAN-kabel uitsluitend aan of los wanneer het apparaat is uitgeschakeld. De LAN-kabelconnector mag geen metalen delen bevatten die door de gebruiker worden aangeraakt.

Vermogensmeting en energiemonitoring

De geïntegreerde vermogensmeter meet realtime het energieverbruik van het aangesloten apparaat. De ingebouwde wisselspanningsvoltmeter, -ampèremeter en interne temperatuursensor leveren nauwkeurige meetgegevens voor energieaudits, automatiseringen en verbruiksoptimalisatie.

Elektrische interfaces

• Relaisingang (I): 1 schakelbare ingang


• Relaisuitgang (O): 1 schakelbare uitgang (max. 16A bij 240 V AC)


• Schakelingangen (SW1, SW2): 2 programmeerbare schakelaar-/drukknopingangen


• Voedingsaansluiting: L (fase) en N (nuldraad), 110–240 V AC


• Ethernet: 1 RJ45-connector


• Add-on-interface: Shelly-eigen seriële interface voor aansluiting van de Shelly Plus Add-on (sensoruitbreiding)

Let op: de nuldraad (N) is vereist voor de werking van dit apparaat.

Let op: er staat hoogspanning op de Add-on-interface wanneer het apparaat is ingeschakeld.

Ondersteunde belastingtypen

• Resistief: gloeilampen, halogeen, verwarmingsapparaten


• Capacitief: condensatorbanken, elektronische apparatuur, motorstartkondensatoren


• Inductief (met RC-snubber) – leddrivers, transformatoren, ventilatoren, koelkasten, airconditioners

Let op: inductieve belastingen veroorzaken hoge inschakelpieken die het relais kunnen beschadigen. Gebruik altijd een RC-snubber (resistor-capacitor snubber) om deze inschakelpieken op te vangen.

Beveiliging en bescherming

De Shelly Pro 1PM beschikt over viervoudige beveiliging en professionele veiligheidskenmerken:

• Oververhittingsbeveiliging (interne temperatuursensor)


• Overspanningsbeveiliging


• Overstroombeveiliging


• Oververmogensbeveiliging


• Vlamvertragende behuizing (classificatie V-0)

Automatisering en integratie

Bedien het apparaat via de Shelly Smart Control-app, de ingebouwde webinterface of integreer met domoticaplatformen zoals Home Assistant, Homey Pro, Google Home, Amazon Alexa en Samsung SmartThings. Geavanceerde automatisering is mogelijk via 20 schema's, tot 10 scripts, 20 webhooks (HTTP/HTTPS, 5 URL's per hook), MQTT, KNXnet/IP, virtuele componenten en BTHome-ondersteuning. Lokale bediening blijft volledig functioneel, ook zonder internetverbinding.

LED-statusindicatie

• Voeding (rood): brandt wanneer netvoeding is aangesloten


• Wi-Fi (variabel): blauw = AP-modus, rood = geen verbinding, geel = verbonden zonder cloud, groen = verbonden met Shelly Cloud


• LAN (groen): brandt wanneer Ethernet is verbonden


• Uitgang (rood): brandt wanneer het relais is gesloten

Toepassingen

• Woningen: groepenkastautomatisering voor verlichting, vloerverwarming en apparaten


• Meergezinswoningen (MDU): appartementen, condominiums, hotels


• Lichte commerciële omgevingen: kleine kantoren, winkels, restaurants, tankstations


• Overheid en gemeenten: openbare gebouwen en voorzieningen


• Onderwijs: universiteiten en hogescholen


• Energiemonitoring: verbruiksmeting per groep voor energieaudits

Technische specificaties

• Model: SPSW-201PE16EU (v.1)


• EAN: 3800235268018


• Afmetingen (H×B×D): 94 × 19 × 69 mm (±0,5 mm)


• Gewicht: 65 g


• Montage: DIN-rail (1 module-eenheid)


• Behuizingsmateriaal: kunststof (rood), vlamvertragend V-0


• Voeding: 110–240 V AC (geen DC-optie)


• Min. bedrijfsspanning: 90 V AC


• Max. bedrijfsspanning: 264 V AC


• Eigenverbruik: < 3 W


• Max. schakelstroom: 16A bij 240 V AC


• Max. schakelspanning: 240 V AC


• Max. schakelvermogen: 3.680 W


• DC-schakeling: niet ondersteund


• Nuldraad vereist: ja


• Schakelingangen: 2 (SW1 en SW2, volledig programmeerbaar)


• Relaisingang/uitgang: 1 ingang (I), 1 uitgang (O)


• Geleiderdoorsnede: 0,5–2,5 mm² (groene connector) /
  0,5–1,5 mm² (blauwe connectors)


• Striplengte geleider: 6–7 mm (groen) / 5–6 mm (blauw)


• Max. aandraaimoment: 0,4 Nm


• Ethernet: RJ45-connector


• Wi-Fi: 802.11 b/g/n (2,4 GHz)


• Bluetooth: 4.2


• Zigbee: niet ondersteund


• Matter: niet ondersteund


• KNXnet/IP: ja (firmware 1.4.0+, 5 meetpunten)


• Processor: ESP32-D0WDQ6, 8 MB flash


• Bedrijfstemperatuur: -20 °C tot 50 °C


• Luchtvochtigheid: 10–90% RV


• Max. hoogte: 2.000 m


• Schema's: 20


• Webhooks: 20 (5 URL's per hook)


• Scripting: ja (tot 10 scripts)


• MQTT: ja


• Add-on-interface: ja (Shelly Plus Add-on compatibel)


• Beschermingsgraad: IP20


• Garantie: 5 jaar (Shelly-fabrieksgarantie Pro-serie)

Shelly × Victron – waarom Shelly kopen bij Top Systems

Plan je een Victron ESS-installatie met professionele groepenkastautomatisering? De Shelly Pro 1PM biedt DIN-rail montage, Ethernet-connectiviteit en vermogensmeting op groepsniveau. Ideaal voor integratie in grotere Victron-systemen waar betrouwbaarheid en bekabelde communicatie essentieel zijn.

Victron Venus OS v3.70 biedt native ondersteuning voor Shelly Gen2+-apparaten (waaronder de Pro-serie) voor schakelen, energiemeting en dimmen. Shelly-apparaten op hetzelfde netwerk worden automatisch herkend en verschijnen in het Victron-schakelpaneel. Via de Ethernet-verbinding biedt de Pro 1PM een stabielere communicatielaag dan Wi-Fi-only apparaten.

Waarom Top Systems?

• Top Systems is Victron Energy-distributiepartner van Shelly in Nederland.


• Shelly wordt gepositioneerd als ESS-component, niet als consumentengadget: engineering, validatie en first-time-right borging.


• Technische ondersteuning van ontwerp tot inbedrijfstelling, inclusief documentatie en compatibiliteitsvalidatie.


• Koop je Shelly met een Victron-integratie als doel? Dan zit je bij Top Systems goed.

Lees meer over Shelly × Victron-integratie

Veelgestelde vragen over de Shelly Pro 1PM

Wat is het verschil tussen de Shelly Pro 1PM en de 1PM Gen4

De Pro 1PM is ontworpen voor DIN-rail montage in de groepenkast en beschikt over Ethernet (LAN), vlamvertragende V-0 behuizing en een breder bedrijfstemperatuurbereik (-20 °C tot 50 °C). De 1PM Gen4 is een compacte inbouwschakelaar (37 × 42 × 16 mm) voor montage achter wandschakelaars, met Wi-Fi 6, Zigbee 3.0 en Matter-certificering.
De Pro 1PM ondersteunt uitsluitend AC-schakeling; de Gen4 ondersteunt ook DC (10A bij 30 V DC).

Heeft de Shelly Pro 1PM een LAN-verbinding

Ja. De Shelly Pro 1PM beschikt over een RJ45 Ethernet-aansluiting naast Wi-Fi en Bluetooth. Dit maakt het apparaat bijzonder geschikt voor professionele installaties waar een bekabelde netwerkverbinding betrouwbaarder is dan Wi-Fi.

Kan de Shelly Pro 1PM op DC-spanning schakelen

Nee. De Shelly Pro 1PM is uitsluitend geschikt voor wisselspanning (AC). De maximale schakelstroom is 16A bij 240 V AC (3.680 W). Voor gelijkspanning (DC) zijn andere Shelly-modellen zoals de 1PM Gen4 (tot 10A bij 30 V DC) geschikt.

Heeft de Shelly Pro 1PM een hub nodig

Nee. De Shelly Pro 1PM werkt zelfstandig via Wi-Fi of Ethernet en verbindt direct met je netwerk. Bediening is mogelijk via de Shelly Smart Control-app, de ingebouwde webinterface of domoticaplatformen zoals Home Assistant, Google Home en Amazon Alexa.

Is de Shelly Pro 1PM geschikt voor ledverlichting

Ja, mits je een RC-snubber gebruikt. Inductieve belastingen zoals leddrivers veroorzaken inschakelpieken die het relais kunnen beschadigen. Met een RC-snubber vang je deze pieken op.

Werkt de Shelly Pro 1PM met Victron Energy

Ja. Victron Venus OS v3.70 ondersteunt Shelly Gen2+-apparaten (waaronder de Pro-serie) voor schakelen en energiemeting. Via de Ethernet-verbinding biedt de Pro 1PM een stabielere communicatielaag dan Wi-Fi-only apparaten. Top Systems is Victron-distributiepartner van Shelly in Nederland.

Kan ik de Shelly Plus Add-on aansluiten op de Pro 1PM

Ja. De Shelly Pro 1PM beschikt over een Add-on-interface (Shelly-eigen seriële aansluiting) waarop de Shelly Plus Add-on kan worden aangesloten voor sensoruitbreiding (temperatuur, vochtigheid, analoge/digitale sensoren). Let op: er staat hoogspanning op de Add-on-interface wanneer het apparaat is ingeschakeld.

Wat is het verschil tussen Shelly Pro 1PM v.0 en v.1

De v.1 (huidig model, SPSW-201PE16EU) heeft verbeterde thermische prestaties dankzij 4-laags printplaten, 2-polige schroefklemmen (in plaats van 3-polig), verbeterde hoogspanningsafstanden voor LAN en een robuustere behuizing met verbeterde diëlektrische eigenschappen. De 12 V DC-voedingsoptie is in v.1 verwijderd. De v.0 is niet meer leverbaar.
