Shelly Pro relais 2PM

Over de Shelly Pro relais 2PM

Shelly Pro 2PM: professionele DIN-rail 2-kanaals schakelaar met vermogensmeting per kanaal. 16A per kanaal (25A totaal), 240 V AC. Ethernet (LAN), Wi-Fi en Bluetooth. Ook geschikt voor rolluiken/zonwering (cover-modus).

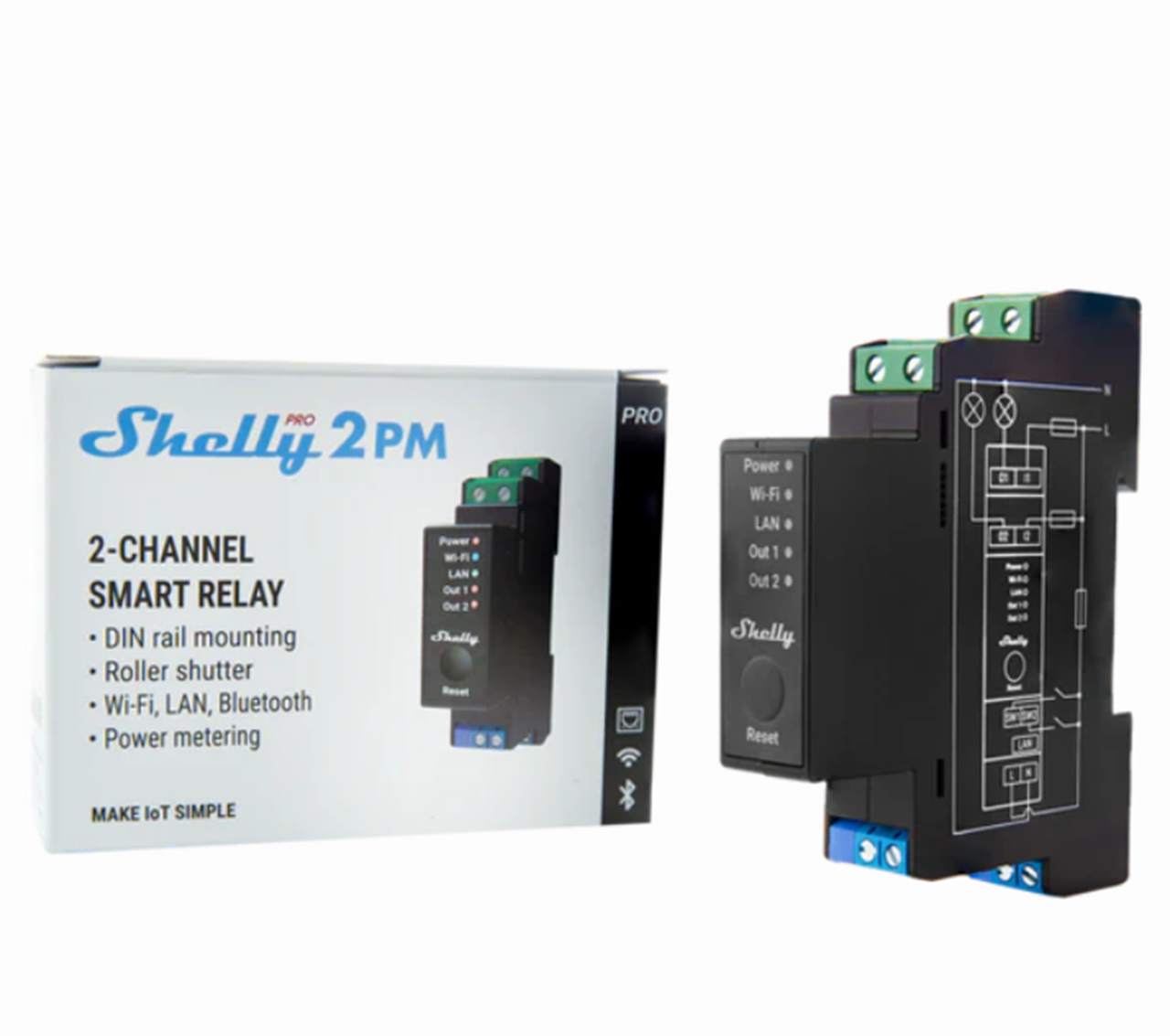

Shelly Pro 2PM: professionele DIN-rail 2-kanaals schakelaar met vermogensmeting en cover-bediening

De Shelly Pro 2PM is een professionele 2-kanaals DIN-rail schakelaar met geïntegreerde vermogensmeting per kanaal. Het apparaat combineert Ethernet (LAN), Wi-Fi en Bluetooth voor betrouwbare integratie in woningen en professionele omgevingen. Naast standaard schakelen ondersteunt de Pro 2PM ook een cover-profiel voor twee-richtings motorbesturing, zoals rolluiken, zonneschermen, poorten en elektrische gordijnen.

De huidige versie is Shelly Pro 2PM v.1 (model SPSW-202PE16EU). Deze revisie heeft verbeterde thermische prestaties door 4-laags printplaten, 2-polige schroefklemmen, verbeterde hoogspanningsafstanden voor LAN en een robuustere behuizing. De v.0 (SPSW-002PE16EU) is niet meer leverbaar. De 12 V DC-voedingsoptie is in v.1 verwijderd.

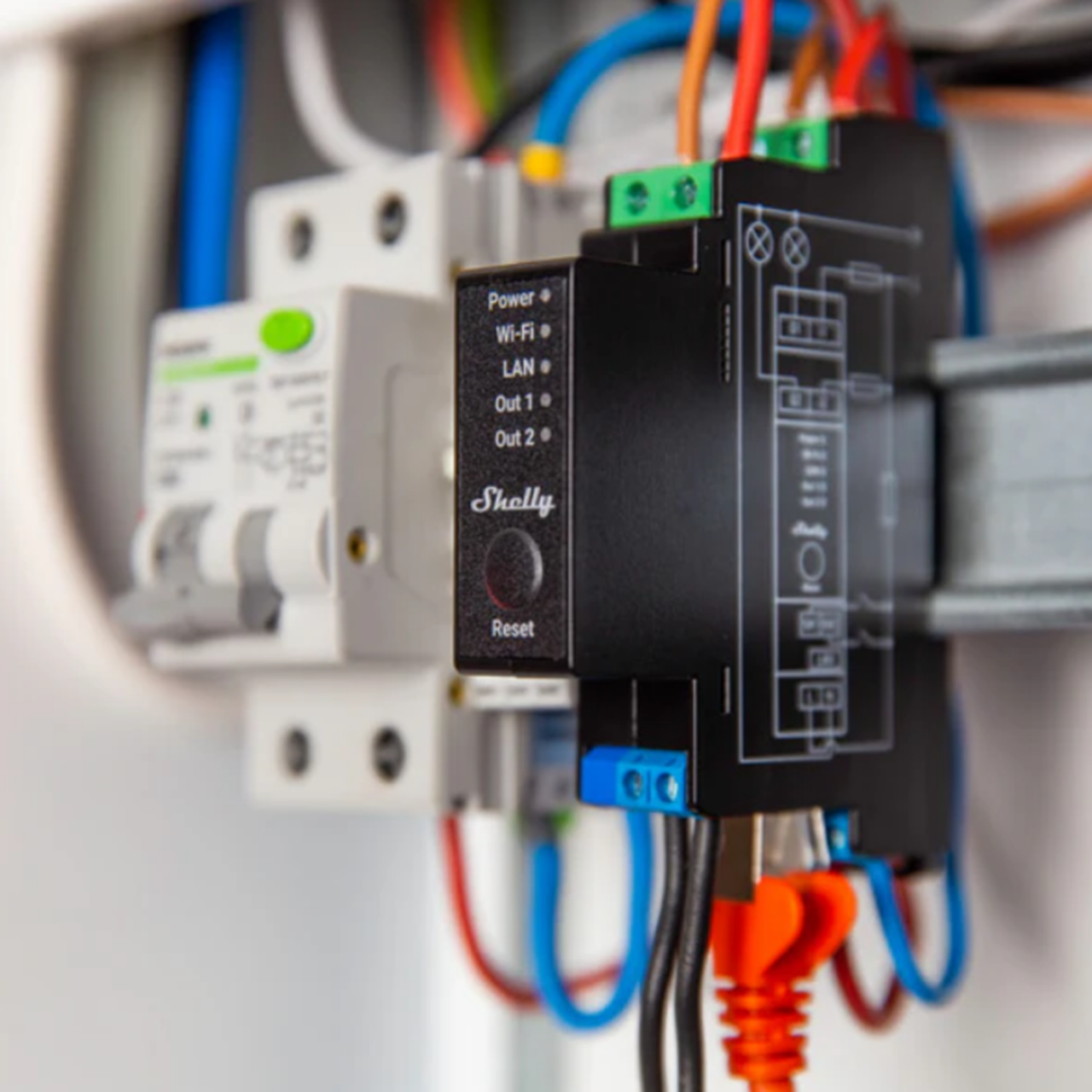

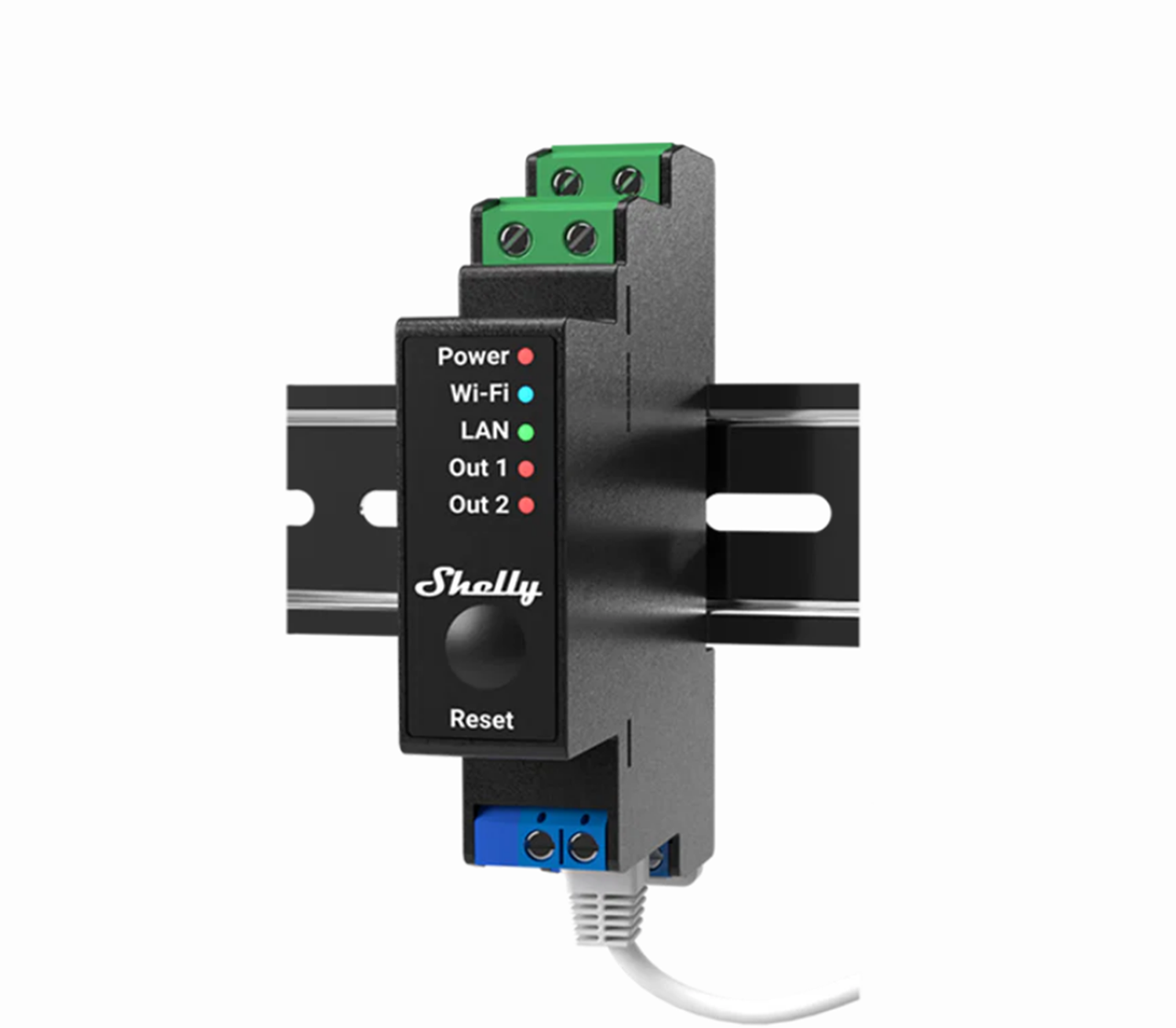

Professionele DIN-rail montage

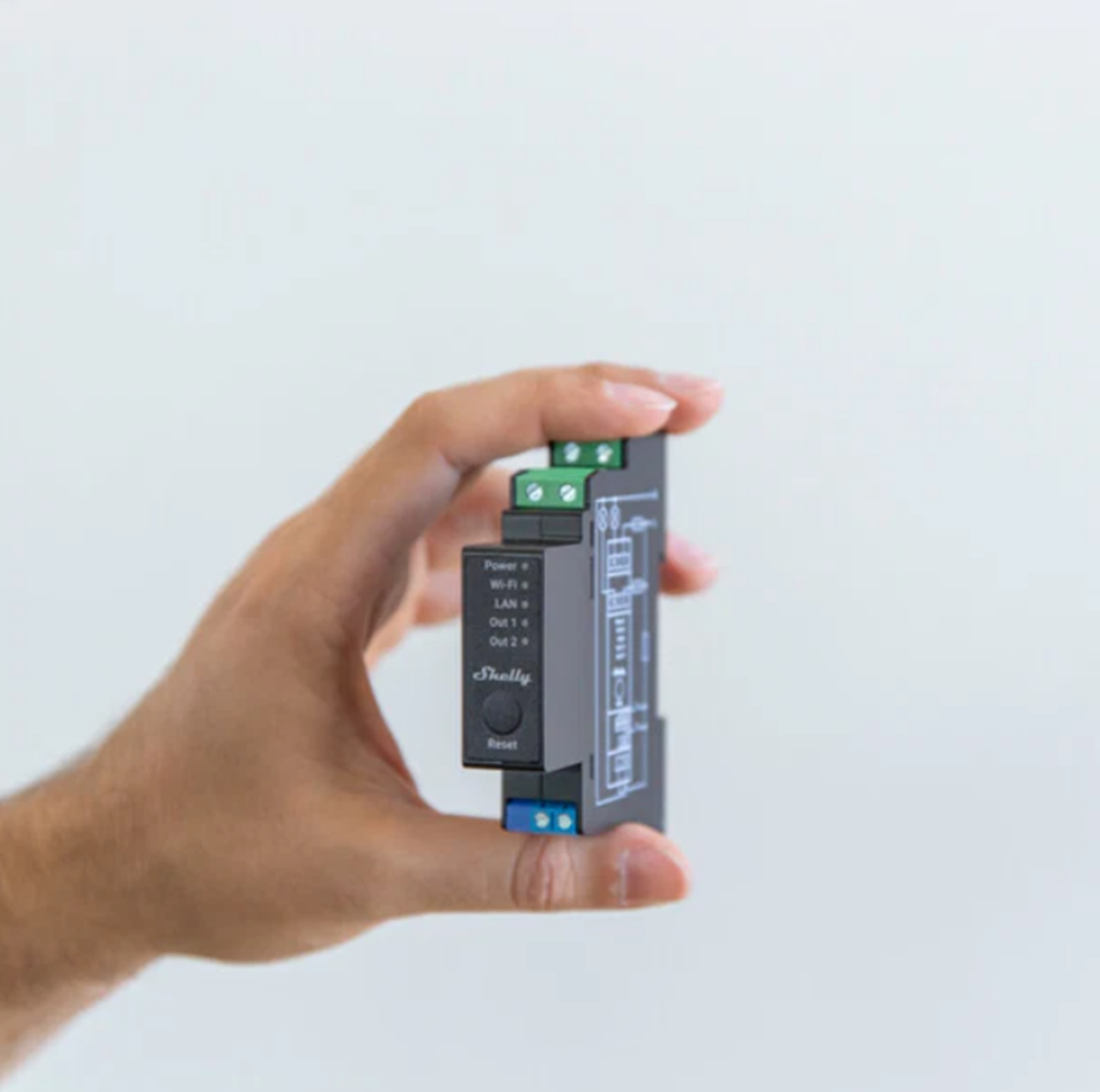

De Pro 2PM is ontworpen voor montage op een standaard DIN-rail in de groepenkast. Met afmetingen van 94 × 19 × 69 mm (±0,5 mm) past hij in 1 module-eenheid.

Drievoudige connectiviteit: Ethernet, Wi-Fi en Bluetooth

• Ethernet (LAN): RJ45-connector voor maximale betrouwbaarheid in professionele installaties.
• Wi-Fi: 802.11 b/g/n (2,4 GHz), bereik tot 30 m binnen en 50 m buiten (afhankelijk van omstandigheden).
• Bluetooth 4.2: voor snelle inbedrijfstelling en lokale configuratie.

Let op: sluit de LAN-kabel uitsluitend aan of los wanneer het apparaat is uitgeschakeld.

2 kanalen schakelen + vermogensmeting per kanaal

De Shelly Pro 2PM heeft twee onafhankelijke relaisuitgangen (O1 en O2) met bijbehorende relais-ingangen (I1 en I2). Per kanaal meet het apparaat spanning en stroom, en registreert het energieverbruik. Dit is ideaal om verbruikers per groep of per circuit te schakelen én te monitoren.

Cover-profiel (rolluiken, zonwering en bidirectionele motoren)

De Pro 2PM ondersteunt twee profielen:

• Switch-profiel: beide kanalen afzonderlijk schakelen en meten.
• Cover-profiel: beide kanalen werken samen als één “cover” voor motorbesturing, zoals rolluiken, jaloezieën, poorten en andere bidirectionele AC-motoren.

In cover-modus ondersteunt het apparaat verschillende schakelaar-/drukknopconfiguraties, waaronder detached mode, single button/switch, dual button/switch en varianten met safety switch.

Ondersteunde belastingtypen

• Resistief: gloeilampen, halogeen, verwarmingsapparaten
• Capacitief: elektronische apparatuur, motorstartcondensatoren
• Inductief (met RC-snubber): leddrivers, transformatoren, ventilatoren, koelkasten, airconditioners

Let op: inductieve belastingen veroorzaken hoge inschakelpieken die relais kunnen beschadigen. Gebruik altijd een RC-snubber (resistor-capacitor snubber) om inschakelpieken op te vangen.

Beveiliging en bescherming

• Oververhittingsbeveiliging (interne temperatuursensor)
• Overspanningsbeveiliging
• Overstroombeveiliging
• Oververmogensbeveiliging

Automatisering en integratie

Bedien het apparaat via de Shelly Smart Control-app, de ingebouwde webinterface of integreer met platformen zoals Home Assistant, Google Home en Amazon Alexa. Voor automatisering ondersteunt de Pro 2PM schema’s, webhooks, MQTT en scripting. In switch-profiel zijn er 2 inputs en 2 switches; in cover-profiel wordt het apparaat als één cover aangestuurd.

Elektrische interfaces

• Schakelingangen: SW1 en SW2
• Relaisingangen: I1 en I2
• Relaisuitgangen: O1 en O2
• Voeding: L en N (110–240 V AC)
• Ethernet: RJ45
• Add-on-interface: Shelly-eigen seriële interface

Let op: de nuldraad (N) is vereist voor de werking van dit apparaat.

Let op: er staat hoogspanning op de Add-on-interface wanneer het apparaat is ingeschakeld.

Technische specificaties

• Model: SPSW-202PE16EU (v.1)
• EAN: 3800235268032
• Afmetingen (H×B×D): 94 × 19 × 69 mm (±0,5 mm)
• Gewicht: niet gespecificeerd in datasheet
• Montage: DIN-rail
• Kleur: zwart
• Voeding: 110–240 V AC (geen DC-optie)
• Eigenverbruik: < 3 W
• Max. schakelspanning: 240 V AC
• Max. schakelstroom: 16A per kanaal, 25A totaal
• Nuldraad vereist: ja
• Geleiderdoorsnede: 0,5–2,5 mm² (groen) / 0,5–1,5 mm² (blauw)
• Striplengte: 6–7 mm (groen) / 5–6 mm (blauw)
• Max. aandraaimoment: 0,4 Nm
• Wi-Fi: 802.11 b/g/n (2,4 GHz)
• Bluetooth: 4.2
• Ethernet: RJ45
• Bedrijfstemperatuur: -20 °C tot 40 °C
• Luchtvochtigheid: 30–70% RV
• Max. hoogte: 2.000 m
• Schema’s: 20
• Webhooks: 20 (5 URL’s per hook)
• Scripting: ja
• MQTT: ja

Shelly × Victron – waarom Shelly kopen bij Top Systems

Voor Victron ESS-installaties is de Shelly Pro-serie een praktische schakel- en meetlaag op AC-loadniveau. Met Venus OS v3.70 is er native Shelly-ondersteuning voor Shelly Gen2+ devices voor schakelen en energiemeting via het lokale netwerk (mDNS discovery en WebSocket integratie). Daarmee kun je verbruikers en circuits in één Victron GX-interface opnemen.

Waarom Top Systems?

• Top Systems is Victron-distributiepartner van Shelly in Nederland, met focus op de Pro-serie voor installateurs.
• Shelly Pro is ontworpen voor de groepenkast: DIN-rail, netwerk, schaalbaarheid, documentatie en service.
• Heldere keuzehulp, upgrade-mogelijkheden en technische borging richting Victron ESS toepassingen.
• Koop je Shelly met Victron-integratie als doel? Dan zit je bij Top Systems goed.

Lees meer over Shelly × Victron-integratie

Veelgestelde vragen over de Shelly Pro 2PM

Wat is het verschil tussen de Shelly Pro 2PM en de 2PM Gen4

De Pro 2PM is ontworpen voor DIN-rail montage in de groepenkast en heeft Ethernet (LAN) naast Wi-Fi en Bluetooth. De 2PM Gen4 is een compacte inbouwschakelaar voor montage achter schakelaars/stopcontacten en ondersteunt Zigbee en Matter (afhankelijk van model). De Pro 2PM ondersteunt switch- en cover-profielen (rolluik/zonwering) en is gericht op professionele installaties.

Ondersteunt de Shelly Pro 2PM rolluiken of zonwering

Ja. In cover-profiel worden beide kanalen als één “cover” aangestuurd voor bidirectionele AC-motoren zoals rolluiken, zonneschermen, poorten en elektrische gordijnen.

Wat is de maximale belasting van de Shelly Pro 2PM

De maximale schakelstroom is 16A per kanaal, met een totale apparaatlimiet van 25A bij 240 V AC.

Kan de Shelly Pro 2PM op DC-spanning werken

Nee. In v.1 is de 12 V DC-voedingsoptie verwijderd; de voeding is 110–240 V AC. DC-schakeling is niet van toepassing.

Heeft de Shelly Pro 2PM een hub nodig

Nee. Het apparaat werkt zelfstandig via Ethernet of Wi-Fi en kan lokaal worden bediend via de webinterface of via de Shelly Smart Control-app. Integraties via MQTT en andere platformen zijn mogelijk.

Is de Shelly Pro 2PM geschikt voor ledverlichting

Ja, mits je bij inductieve belastingen zoals leddrivers een RC-snubber gebruikt om inschakelpieken te beperken.

Werkt de Shelly Pro 2PM met Victron Energy

Ja. Venus OS v3.70 ondersteunt Shelly Gen2+ devices voor schakelen en energiemeting via lokale netwerk-integratie (mDNS discovery en WebSocket). Hierdoor kunnen Shelly-devices in het Victron GX-schakelpaneel en meters worden opgenomen.

Wat is het verschil tussen Shelly Pro 2PM v.0 en v.1

De v.1 (SPSW-202PE16EU) heeft verbeterde thermische prestaties (4-laags printplaten), 2-polige klemmen, verbeterde LAN-isolatie en een robuustere behuizing. De 12 V DC-voedingsoptie is verwijderd. v.0 is niet meer leverbaar.
