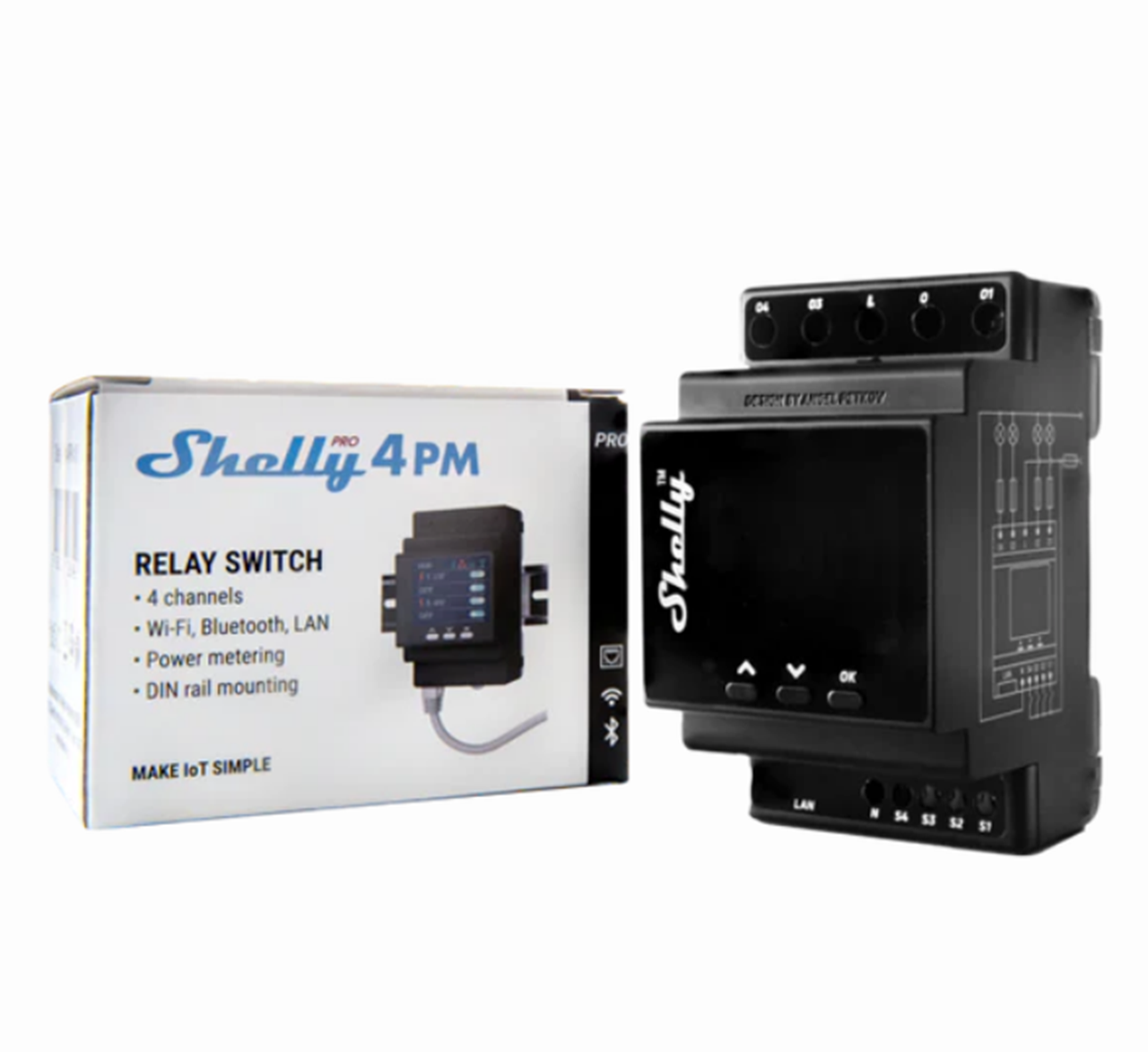

Shelly Pro relais 4PM
Shelly Pro 4PM: professionele DIN-rail 4-kanaals schakelaar met vermogensmeting per kanaal. 16A per kanaal (40A totaal), 240 V AC. Ethernet (LAN), Wi-Fi en Bluetooth. 1,8" kleurenscherm.
Specificaties
| EAN | 3800235268049 |
|---|---|
| Merk | Shelly |
| Netspanning | 240 | 120 |
| IP-classificatie | 20 |
| Verpakkingseenheid | Per stuk |
| Lengte | 96 |
| Breedte | 53 |
| Hoogte | 59 |
| Gewicht | 0.149 |
| Verzendmethode | Afhalen of verzenden |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 0 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: 0 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Volledige productomschrijving
Over de Shelly Pro relais 4PM
Shelly Pro 4PM: professionele DIN-rail 4-kanaals schakelaar met vermogensmeting per kanaal. 16A per kanaal (40A totaal), 240 V AC. Ethernet (LAN), Wi-Fi en Bluetooth. 1,8" kleurenscherm.
Shelly Pro 4PM: professionele DIN-rail 4-kanaals schakelaar met vermogensmeting, LAN, Wi-Fi en kleurenscherm
De Shelly Pro 4PM is een professionele 4-kanaals DIN-rail schakelaar met geïntegreerde vermogensmeting per kanaal. Het apparaat combineert Ethernet (LAN), Wi-Fi en Bluetooth voor betrouwbare integratie in woningen en professionele omgevingen. Via het kleurenscherm aan de voorzijde is de status van de uitgangen en netwerkfuncties direct inzichtelijk.
De huidige datasheet betreft Shelly Pro 4PM V2 (device model SPSW-104PE16EU). De V2-revisie wijzigt de aansluitzijde: de vier 2-polige load connectors zijn vervangen door 5 losse schroefterminals, en de hoogspanningsafstanden rond LAN zijn verbeterd.

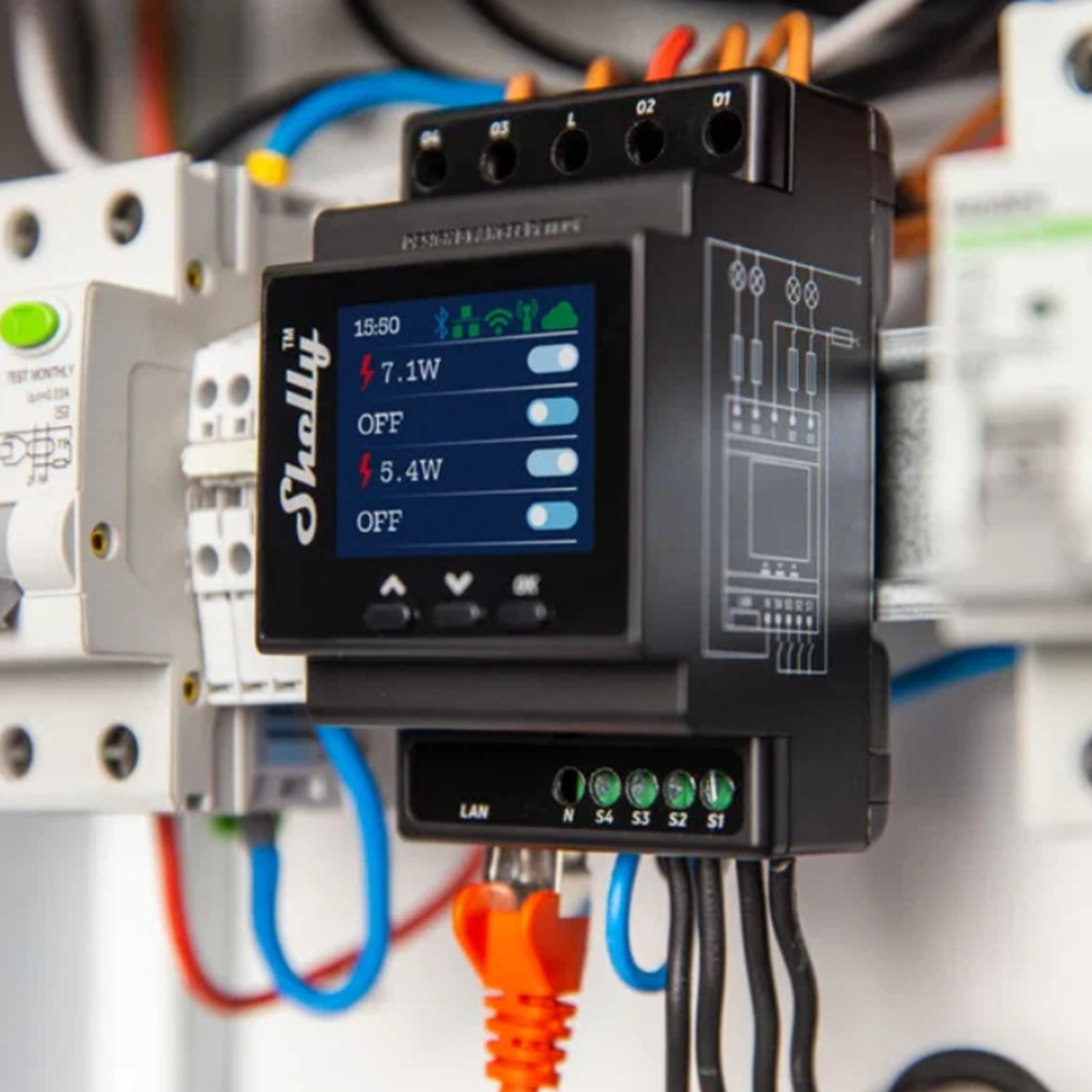

Professionele DIN-rail montage

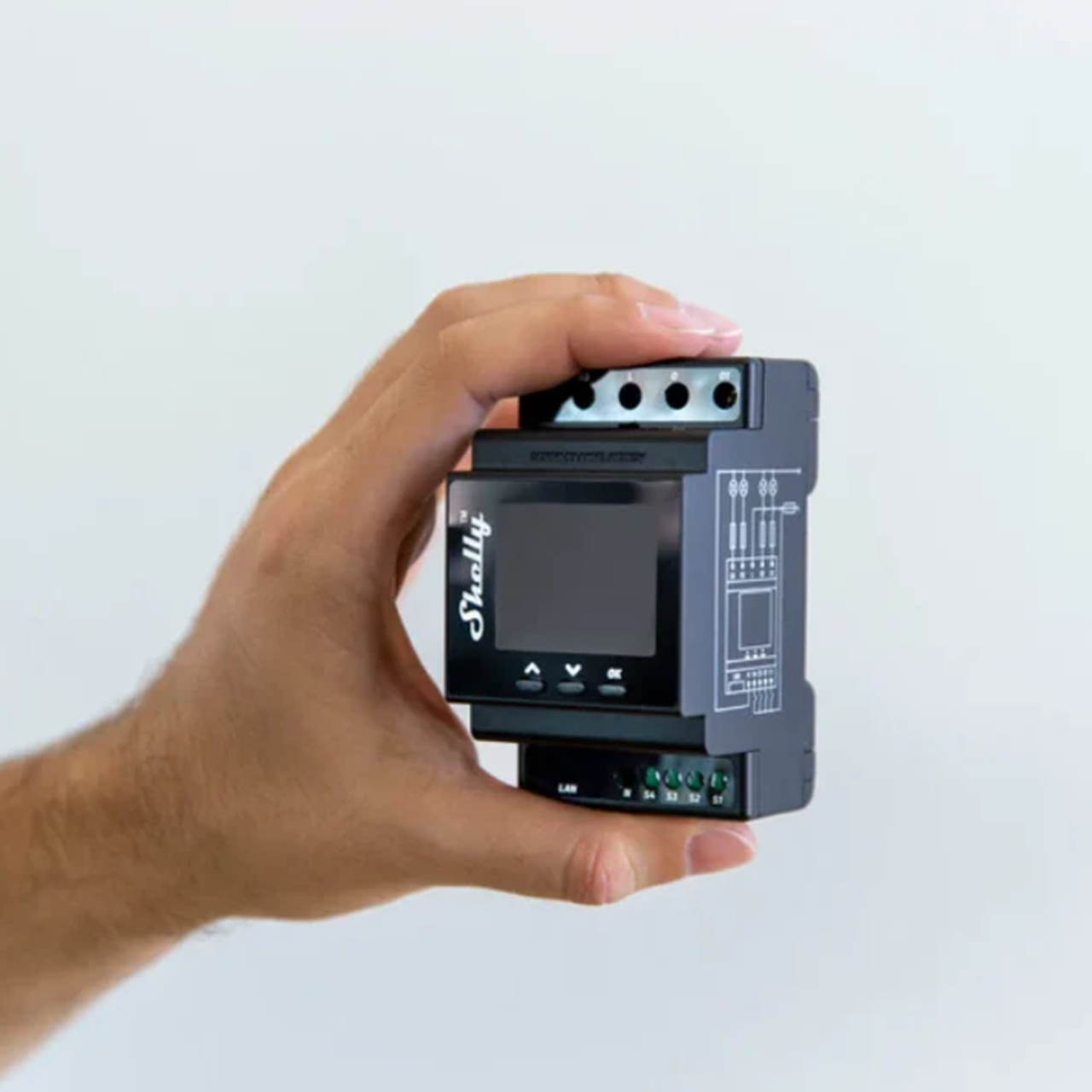

De Shelly Pro 4PM is ontworpen voor montage op een standaard DIN-rail in de groepenkast. De behuizing is uitgevoerd in zwart kunststof. Afmetingen (H×B×D) zijn 96 × 53 × 59 mm (±0,02). Het gewicht is niet gespecificeerd in de datasheet.
4 kanalen schakelen + vermogensmeting per kanaal
De Pro 4PM beschikt over vier relaisuitgangen O1 tot en met O4 en vier schakel-/drukknopingangen S1 tot en met S4. Per kanaal kan het energieverbruik worden gemeten; daarnaast zijn er een AC voltmeter, AC ampèremeter en een interne temperatuursensor aanwezig.
Drievoudige connectiviteit: Ethernet, Wi-Fi en Bluetooth
- Ethernet (LAN): RJ45-connector voor een stabiele bedrade netwerkverbinding.
- Wi-Fi: 802.11 b/g/n (2,4 GHz), tot 30 m binnen en 50 m buiten (afhankelijk van omstandigheden).
- Bluetooth 4.2: voor snelle inbedrijfstelling en lokale configuratie.
Let op: sluit de LAN-kabel uitsluitend aan of los wanneer het apparaat is uitgeschakeld.
Kleurenscherm (LCD) en bediening op het apparaat

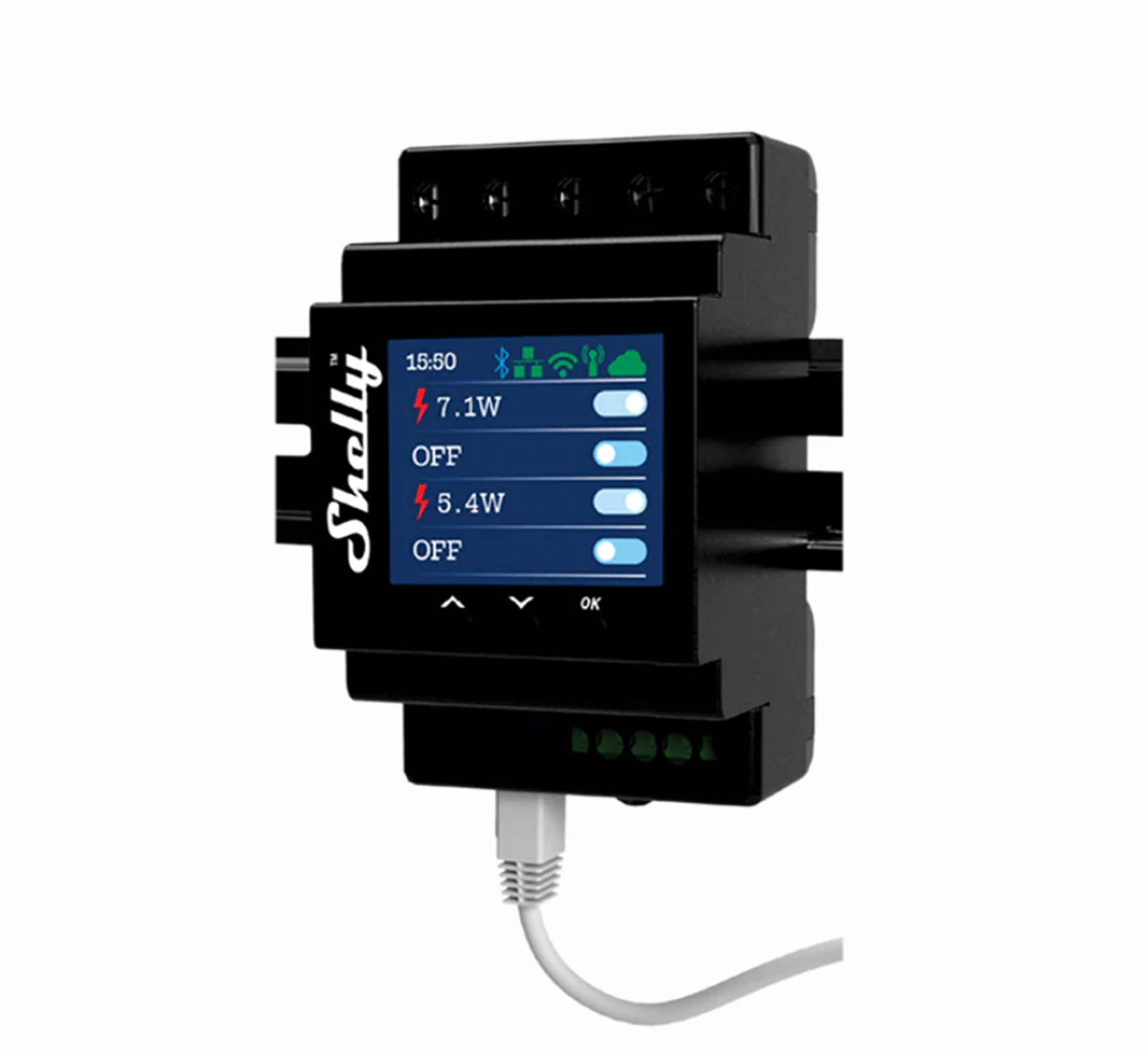

De Pro 4PM heeft een Color LCD met drie drukknoppen op de voorzijde voor navigatie en instellingen. Het scherm toont onder andere tijd en status-indicatoren voor Bluetooth, LAN, Wi-Fi (STA/AP) en cloud. Het hoofdscherm toont de aan/uit-status van Output 1 t/m 4. Via het menu zijn netwerkfuncties te beheren en onderhoudsacties beschikbaar (Wi-Fi reset, factory reset, reboot).
Beveiliging en bescherming
- Oververhittingsbeveiliging
- Overspanningsbeveiliging
- Overstroombeveiliging
- Oververmogensbeveiliging
Ondersteunde belastingtypen
- Resistief: gloeilampen, verwarmingsapparaten
- Capacitief: elektronische apparatuur, motorstartcondensatoren
- Inductief (met RC-snubber): leddrivers, transformatoren, ventilatoren, koelkasten, airconditioners
Let op: gebruik bij inductieve belastingen altijd een RC-snubber (resistor-capacitor snubber) om inschakelpieken op te vangen.
Automatisering en integratie
Bediening is mogelijk via de Shelly Smart Control-app en de ingebouwde webinterface. Voor automatisering ondersteunt de Pro 4PM onder andere schema’s, webhooks, MQTT en scripting.
Technische specificaties
- Model: SPSW-104PE16EU (Shelly Pro 4PM V2)
- EAN: 3800235268049
- Afmetingen (H×B×D): 96 × 53 × 59 mm (±0,02)
- Kleur: zwart
- Montage: DIN-rail
- Voeding: 110–240 V AC (DC: n.v.t.)
- Eigenverbruik: < 4 W
- Max. schakelspanning: 240 V AC
- Max. schakelstroom: 16A per kanaal, 40A totaal (AC)
- Nuldraad vereist: ja
- Max. aandraaimoment: 0,4 Nm (onder) / 1,5 Nm (boven)
- Geleiderdoorsnede: 0,5–2,5 mm² (onder) / 1,5–6 mm² (boven)
- Striplengte: 6–7 mm
- Wi-Fi: 802.11 b/g/n
- Bluetooth: 4.2
- Processor: ESP32-D0WDQ6, 8 MB flash
- Bedrijfstemperatuur: -20 °C tot 40 °C
- Luchtvochtigheid: 30–70% RV
- Max. hoogte: 2.000 m
- Schema’s: 20
- Webhooks: 20 (5 URL’s per hook)
- Scripting: ja
- MQTT: ja
Shelly × Victron – waarom Shelly kopen bij Top Systems
Voor Victron ESS-installaties is de Shelly Pro-serie een praktische schakel- en meetlaag op AC-loadniveau. Venus OS v3.70 ondersteunt Shelly Gen2+ devices voor schakelen en energiemeting via lokale netwerk-integratie (auto-discovery via mDNS en koppeling via WebSocket). Onder de door Victron geteste apparaten valt onder andere de Shelly Pro 4PM.
Waarom Top Systems?
- Top Systems is Victron-distributiepartner van Shelly in Nederland, met focus op de Pro-serie voor installateurs.
- De Pro-serie is ontworpen voor de groepenkast (DIN-rail) en sluit aan op schaalbare ESS-toepassingen.
- Je krijgt productkeuze, technische borging en integratiecontext richting Victron ESS.
Lees meer over Shelly × Victron-integratie
Veelgestelde vragen over de Shelly Pro 4PM
Wat is het verschil tussen Shelly Pro 4PM V1 en V2
De V2-revisie vervangt de vier 2-polige load connectors door 5 losse schroefterminals en verbetert de hoogspanningsafstanden rond LAN. In de datasheet is de V2 aangeduid als SPSW-104PE16EU.
Wat is de maximale belasting van de Shelly Pro 4PM
De maximale schakelstroom is 16A per kanaal, met een totale apparaatlimiet van 40A bij 240 V AC.
Heeft de Shelly Pro 4PM een hub nodig
Nee. Het apparaat werkt zelfstandig via Ethernet of Wi-Fi en kan lokaal worden bediend via de webinterface of via de Shelly Smart Control-app.
Kan ik per kanaal het energieverbruik meten
Ja. De Pro 4PM heeft vier ingebouwde power meters en kan het verbruik per kanaal meten.
Waar is het kleurenscherm voor bedoeld
Het kleurenscherm toont statusinformatie (zoals netwerkstatus) en de aan/uit-status van Output 1 t/m 4. Met de drie knoppen navigeer je door menu’s en onderhoudsopties.
Werkt de Shelly Pro 4PM met Victron Energy
Ja. Venus OS v3.70 ondersteunt Shelly Gen2+ devices voor schakelen en energiemeting via lokale netwerk-integratie. Victron noemt de Shelly Pro 4PM als getest apparaat.
Is de Shelly Pro 4PM geschikt voor ledverlichting
Ja, mits je bij inductieve belastingen zoals leddrivers een RC-snubber gebruikt om inschakelpieken te beperken.
