Signal Relay 24VDC/2A
Signaalrelais voor 24V-systemen dat een stuursignaal galvanisch gescheiden doorgeeft, 24VDC-spoel van 140mW, twee wisselcontacten (2x NO, 2x NC, 2x COM) van elk 2A, maximaal 60W DC schakelvermogen, ingegoten met kleurgecodeerde aansluitdraden
Specificaties
| EAN | 6013745386333 |
|---|---|
| Model | Signaal relais |
| Accuspanning (V DC) | 24 |
| Verpakkingseenheid | Per stuk |
| Gewicht (kg) | 0.1 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: >10 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: 0 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Over de Signal Relay 24VDC/2A
Signaalrelais voor 24V-systemen dat een stuursignaal galvanisch gescheiden doorgeeft, 24VDC-spoel van 140mW, twee wisselcontacten (2x NO, 2x NC, 2x COM) van elk 2A, maximaal 60W DC schakelvermogen, ingegoten met kleurgecodeerde aansluitdraden
Het relais zet een 24V-stuursignaal om in twee potentiaalvrije wisselcontacten. Daarmee stuur je met de uitgang van een battery management system, een programmeerbaar relais of een schakelaar een tweede stroomkring aan, zoals de aan/uit-ingang van een lader of een alarmmelding. Voor 24V-installaties in vaartuigen, voertuigen, industrie en infra.
Accuspanning
De spoel is bedoeld voor 24V-systemen en heeft een nominale spanning van 24VDC. Het relais trekt aan vanaf 18V en valt af onder 2,4V. Voor 12V-systemen is er een aparte uitvoering met 12VDC-spoel. De contacten zijn potentiaalvrij en staan los van de spoelspanning.
Vermogen
Elk van de twee wisselcontacten schakelt maximaal 2A, met een maximaal schakelvermogen van 60W DC. Het opgenomen vermogen van de spoel is 140mW, wat bij 24V neerkomt op circa 6mA. Het relais is bedoeld voor signalen en stuurstromen, niet voor het direct schakelen van belastingen of laadstromen.
Constructie

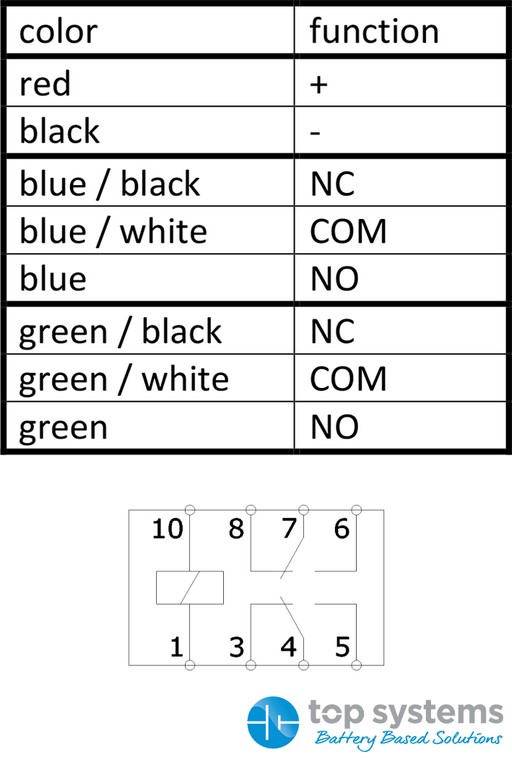

Het relais is ingegoten in een behuizing en heeft vaste, kleurgecodeerde aansluitdraden. Rood is de plus en zwart de min van de spoel. Het eerste wisselcontact heeft blauw/zwart (NC), blauw/wit (COM) en blauw (NO), het tweede groen/zwart (NC), groen/wit (COM) en groen (NO).
Montage
Het relais heeft een gepolariseerd magneetsysteem: let op de polariteit en sluit de spoel aan met rood op plus en zwart op min. Beveilig de stuurkring en de geschakelde kring elk met een zekering die past bij de gebruikte draaddikte en de geschakelde stroom.
Gerelateerde producten
- Signal Relay 12VDC/2A, YTZ069003102
Contact
Twijfel je of dit relais past bij de stuuruitgang in jouw installatie? Voel je vrij om contact met ons op te nemen. Wij denken graag mee over de aansturing van laders, omvormers en alarmmeldingen in jouw systeem.
Specificaties
| Type | Signaalrelais, 2 wisselcontacten |
| Nominale spoelspanning | 24VDC |
| Aantrekspanning | min. 18V |
| Afvalspanning | 2,4V |
| Opgenomen vermogen spoel | 140mW |
| Spoelweerstand | 4114O |
| Contacten | 2x NO, 2x NC, 2x COM |
| Maximale schakelstroom per contact | 2A |
| Maximaal schakelvermogen | 60W DC |
| Elektrische levensduur | 500.000 schakelingen bij 2A/30VDC |
| Mechanische levensduur | 100.000.000 schakelingen |
| Aansluiting | Kleurgecodeerde aansluitdraden |
| Gewicht | 0,1kg |
| EAN | 6013745386333 |
