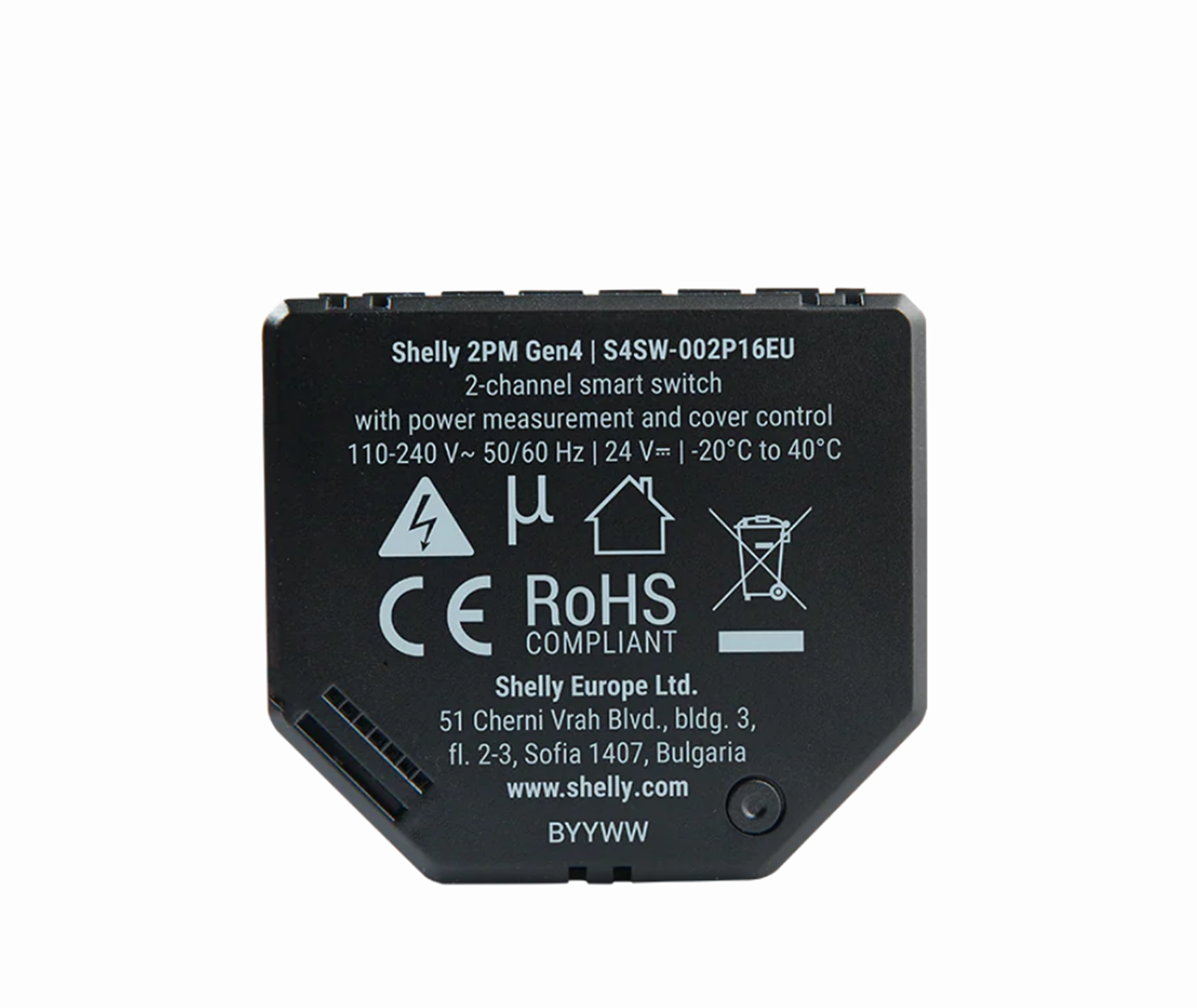

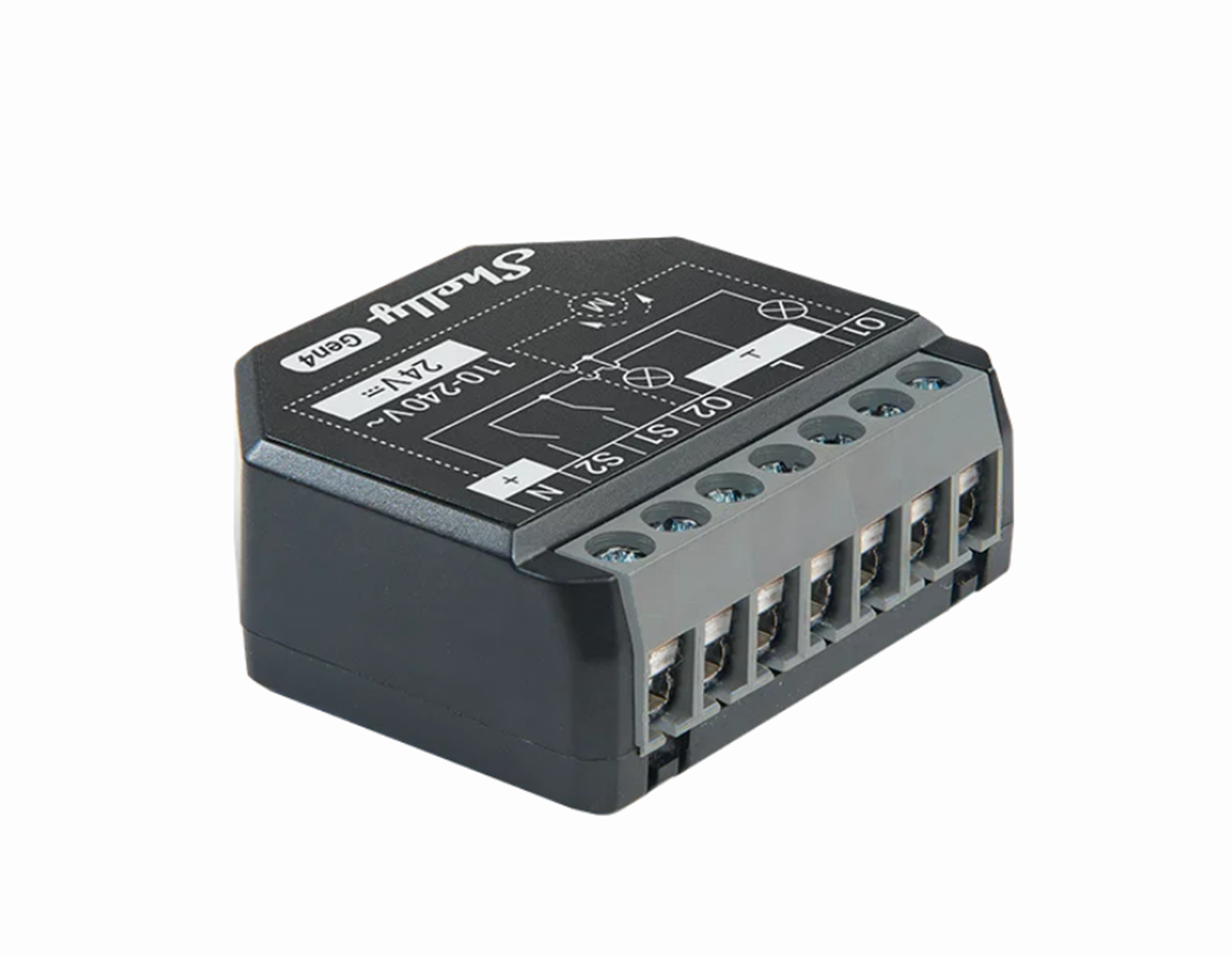

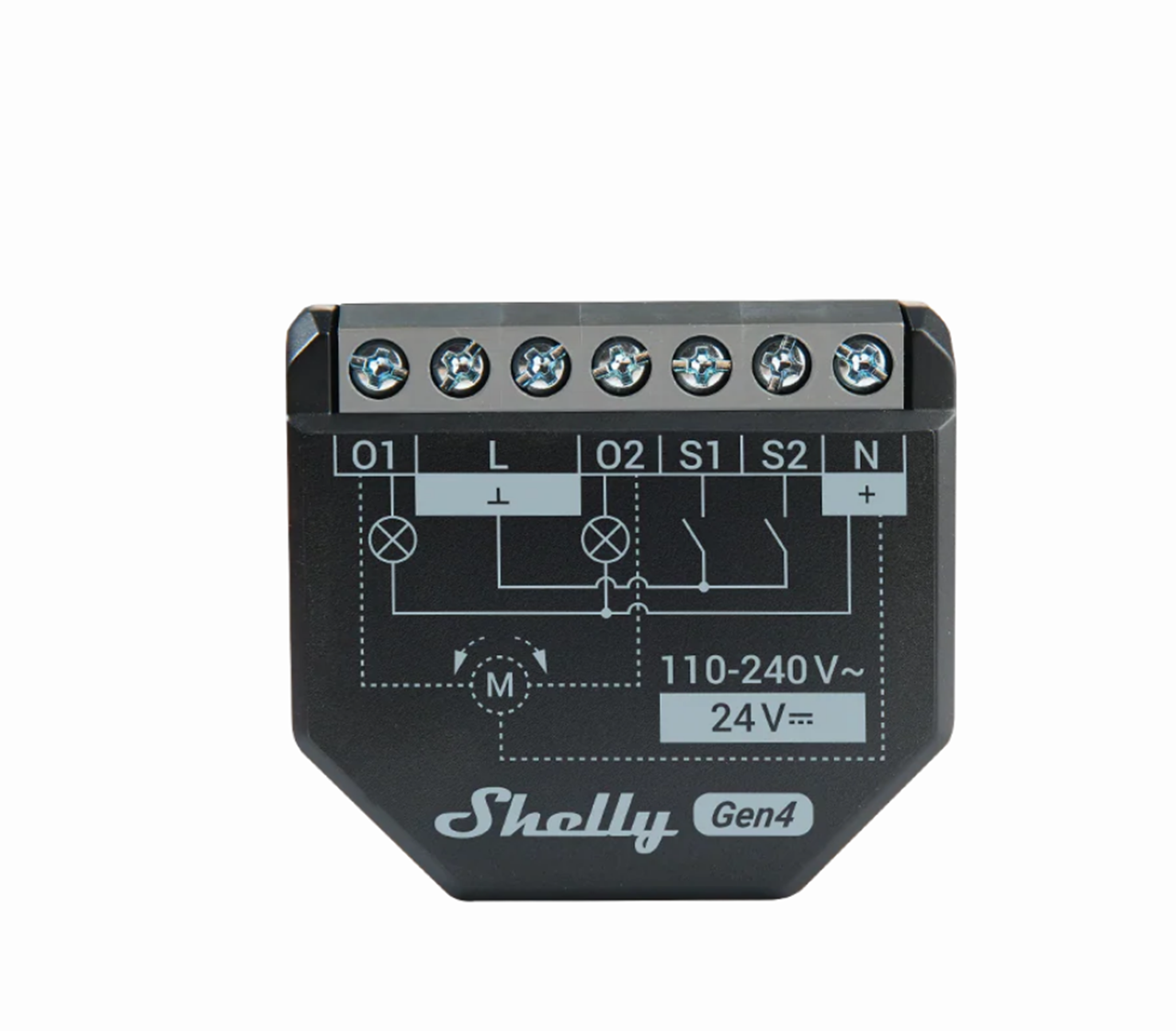

Shelly 2PM Gen4 WiFi & Zigbee relais energiemeting (2-kanaals)

Over de Shelly Smart 2PM schakelaar Gen4

Shelly 2PM Gen4: 2-kanaals slimme schakelaar met vermogensmeting en rolluik-/jaloeziebediening (10A/kanaal, 16A totaal). Wi-Fi 6, Zigbee 3.0, Bluetooth 5.0 en Matter-gecertificeerd. 37×42×16 mm inbouw. Geen hub nodig.

Shelly 2PM Gen4: 2-kanaals slimme schakelaar met vermogensmeting, rolluikbesturing, Wi-Fi 6, Zigbee en Matter

De Shelly 2PM Gen4 is een compacte 2-kanaals slimme schakelaar met geïntegreerde vermogensmeting per kanaal en rolluik-/jaloeziebediening. Bedien twee onafhankelijke elektrische groepen of een bidirectionele wisselstroommotor (rolluiken, jaloezieën, zonneschermen, gordijnen) op afstand via smartphone, tablet, pc of domoticasysteem. Het apparaat werkt zelfstandig binnen een lokaal Wi-Fi-netwerk of via cloudgebaseerde automatiseringsdiensten.

Deze vierde generatie is de verbeterde opvolger van de Shelly 2PM Gen3 en biedt aanzienlijke verbeteringen: Zigbee 3.0-connectiviteit, Matter-certificering, Wi-Fi 6 (802.11ax), Bluetooth 5.0 en een krachtigere ESP-Shelly-C68F-processor met 8 MB flashgeheugen.

Twee kanalen: schakelen of rolluikbesturing

De Shelly 2PM Gen4 kan in twee modi worden ingezet:

• Schakelmodus (2 kanalen): bedien twee onafhankelijke verlichtingsgroepen of apparaten vanaf één module. Elk kanaal schakelt maximaal 10A; de totale capaciteit is 16A (18A piek). Vermogensmeting is beschikbaar per kanaal.
• Schermmodus (rolluik/jaloezie): bedien gemotoriseerde rolluiken, jaloezieën, gordijnen, zonneschermen of bidirectionele wisselstroommotoren. Ondersteunt kalibratie voor nauwkeurige open-/dicht-/stoppositiebepaling én lamellenhoekbesturing voor Venetiaanse jaloezieën.

Multiprotocol connectiviteit: Wi-Fi, Zigbee, Bluetooth en Matter

De Shelly 2PM Gen4 ondersteunt vier draadloze protocollen in één apparaat:

• Wi-Fi (802.11 b/g/n/ax, inclusief Wi-Fi 6): directe verbinding met je netwerk (tot 30 m binnen, 50 m buiten).
• Zigbee 3.0 (802.15.4): integreer in een bestaand Zigbee-netwerk. Fungeert tevens als Zigbee-bereikvergroter (tot 100 m binnen, 300 m buiten).
• Matter-gecertificeerd (over Wi-Fi): volledig compatibel met het open Matter-protocol (standaardprofiel: schakelaar).
• Bluetooth 5.0: voor snelle installatie en als BLE-gateway voor Shelly BLU-apparaten.

Vermogensmeting en energiemonitoring per kanaal

Elk van de twee kanalen beschikt over een eigen geïntegreerde vermogensmeter. Monitor realtime het energieverbruik per groep, identificeer energieverslinders en stel automatiseringen in op basis van vermogensdrempels. De ingebouwde wisselspanningsvoltmeter, -ampèremeter en interne temperatuursensor leveren nauwkeurige meetgegevens.

Compact ontwerp en eenvoudige installatie

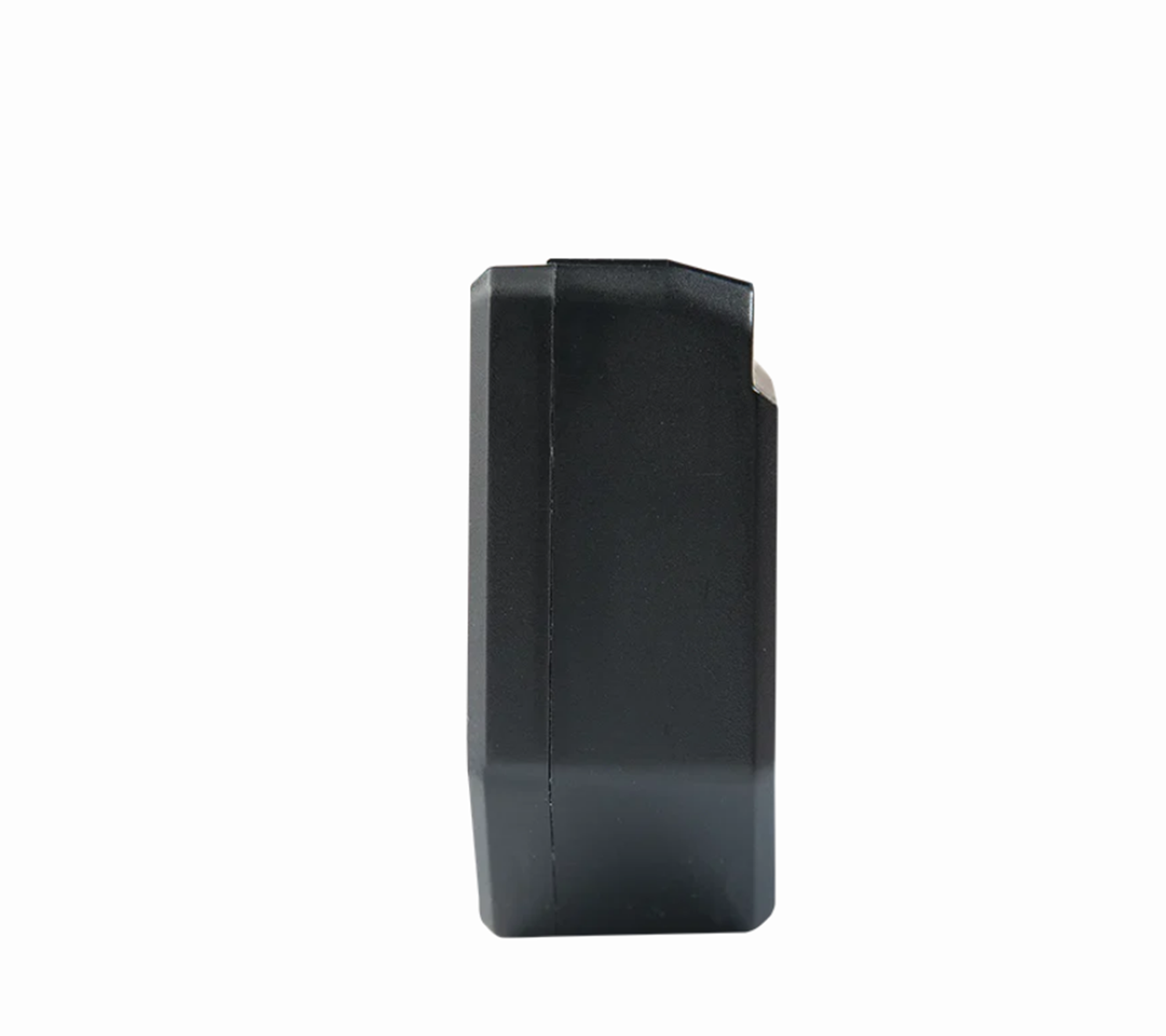

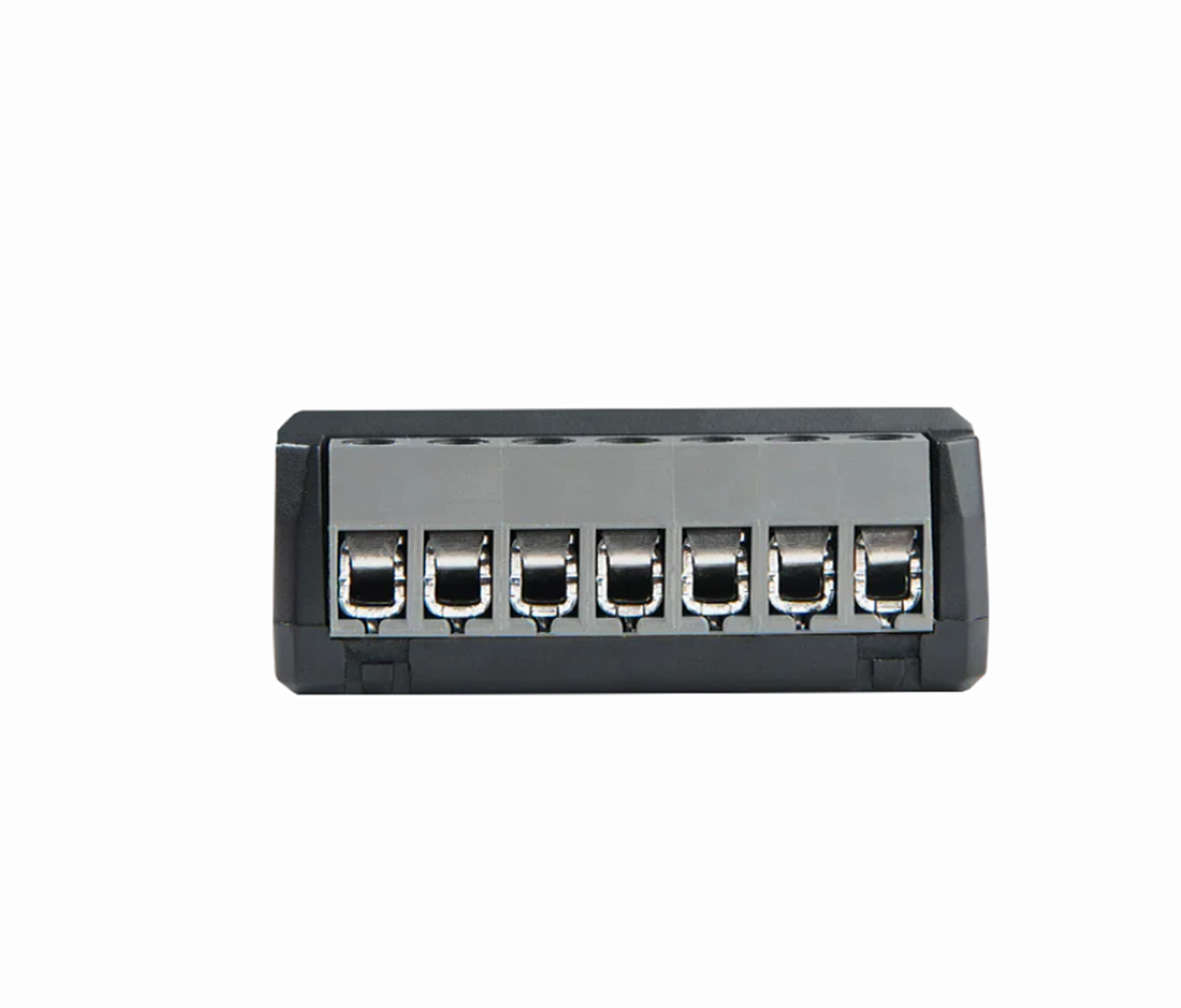

Met afmetingen van slechts 37 × 42 × 16 mm en een gewicht van 30 g past de Shelly 2PM Gen4 achter standaard dubbelschakelaars, wandcontactdozen of in inbouwdozen met beperkte ruimte. De schroefklemmen accepteren geleiders van 0,5 tot 4 mm² (massief, soepel en adereindhulzen). De bestaande fysieke schakelaars blijven volledig functioneren.

Let op: de nuldraad (N) is vereist voor de werking van dit apparaat.

Ondersteunde belastingtypen

• Resistief – gloeilampen, halogeen, verwarmingsapparaten
• Capacitief – elektronische apparatuur met condensatoren, motorstartkondensatoren
• Inductief (met RC-snubber) – ledverlichting, leddrivers, transformatoren, ventilatoren, koelkasten, airconditioners, wasmachines, drogers

Let op: inductieve belastingen zoals ledverlichting veroorzaken hoge inschakelpieken die de relais kunnen beschadigen. Gebruik altijd een RC-snubber (resistor-capacitor snubber) om gevaarlijke spanningspieken en ongewenste oscillaties (spanningstrillingen) te onderdrukken die ontstaan bij het in- of uitschakelen.

Beveiliging en bescherming

De Shelly 2PM Gen4 beschikt over uitgebreide beveiliging:

• Oververhittingsbeveiliging (interne temperatuursensor)
• Overspanningsbeveiliging
• Overstroombeveiliging
• Oververmogensbeveiliging
• Obstakeldetectie (schermmodus) – stopt de motor bij onverwachte weerstand
• Veiligheidsschakelaar (schermmodus)

Automatisering en integratie

Bedien het apparaat via de Shelly Smart Control-app, de ingebouwde webinterface of integreer met domoticaplatformen zoals Home Assistant, Homey Pro, Google Home, Amazon Alexa, Apple HomeKit en Samsung SmartThings. Geavanceerde automatisering is mogelijk via schema's, scènes, scripting, webhooks (HTTP/HTTPS), MQTT(S), UDP, KNXnet/IP en virtuele componenten. Lokale bediening blijft volledig functioneel, ook zonder internetverbinding.

Extra netwerkfuncties

• Wi-Fi-bereikvergroter: vergroot het Wi-Fi-bereik voor andere Shelly IoT-apparaten.
• Zigbee-bereikvergroter: vergroot het Zigbee-netwerkbereik (Gen4-nieuwheid).
• BLE-gateway: verbindt Shelly BLU-apparaten met het bredere Shelly-ecosysteem.

Toepassingen

• Dubbelkanaals verlichtingsregeling: twee lichtgroepen onafhankelijk schakelen en monitoren.
• Rolluik- en jaloeziebediening: automatiseer op basis van tijd, zonnestand of weersomstandigheden, inclusief lamellenhoekbesturing.
• Stopcontactregeling: twee groepen apparaten onafhankelijk schakelen.
• Zonwering en zonneschermen: bediening van markiezen, screens en gordijnen.
• Garagedeurbediening: bidirectionele motorbesturing met positiedetectie.
• Energiemonitoring: verbruik per kanaal meten voor energieaudits of automatiseringen.

Technische specificaties

• Model: S4SW-002P16EU
• EAN: 3800238070748
• Afmetingen (H×B×D): 37 × 42 × 16 mm
• Gewicht: 30 g
• Voeding: 110–240 V AC of 24 V DC ±10%
• Eigenverbruik: < 1,4 W
• Kanalen: 2 (onafhankelijk schakelbaar of gekoppeld voor motorbesturing)
• Max. schakelstroom AC: 10A per kanaal, 16A totaal (18A piek)
• Max. schakelstroom DC: 10A
• Max. schakelspanning: 240 V AC / 30 V DC
• Nuldraad vereist: ja
• Geleiderdoorsnede: 0,5–4 mm² (massief, soepel en adereindhulzen)
• Schakelingangen: 2 (S1 en S2, volledig programmeerbaar)
• Wi-Fi: 802.11 b/g/n/ax (2,4 GHz)
• Bluetooth: 5.0
• Zigbee: 802.15.4 (met bereikvergroter)
• Processor: ESP-Shelly-C68F, 8 MB flash
• Bedrijfstemperatuur: -20 °C tot 40 °C
• Luchtvochtigheid: 30–70% RV
• Max. hoogte: 2.000 m
• Externe beveiliging: installatieautomaat conform EN 60898-1 (B of C-karakteristiek, max. 16A, min. 6 kA)
• Garantie: 3 jaar

Shelly × Victron – waarom Shelly kopen bij Top Systems

Plan je een Victron ESS-installatie en zoek je een schakel- en meetoplossing op load-niveau? Met de Shelly 2PM Gen4 voeg je een praktische 2-kanaals schakel- en meetlaag toe aan Victron-systemen, zodat je verbruikers onafhankelijk kunt schakelen, energieverbruik per kanaal gericht kunt meten en automatiseringen snel kunt opzetten. In schermmodus kun je bovendien rolluiken of jaloezieën automatiseren als onderdeel van je energiebeheerstrategie.

Victron Venus OS v3.70 biedt native ondersteuning voor Shelly Gen2+-apparaten (waaronder Gen4) voor schakelen, energiemeting en dimmen. Shelly-apparaten op hetzelfde netwerk worden automatisch herkend en verschijnen in het Victron-schakelpaneel. In Venus OS kunnen Shelly-energiemeters (afhankelijk van type) worden ingezet voor rollen zoals wisselstroombelasting, PV-omvormer of generatorsturing.

Waarom Top Systems?

• Top Systems is Victron Energy-distributiepartner van Shelly in Nederland.
• Shelly wordt gepositioneerd als ESS-component, niet als consumentengadget: engineering, validatie en first-time-right borging.
• Technische ondersteuning van ontwerp tot inbedrijfstelling, inclusief documentatie en compatibiliteitsvalidatie.
• Koop je Shelly met een Victron-integratie als doel? Dan zit je bij Top Systems goed.

Lees meer over Shelly × Victron-integratie bij Top Systems
