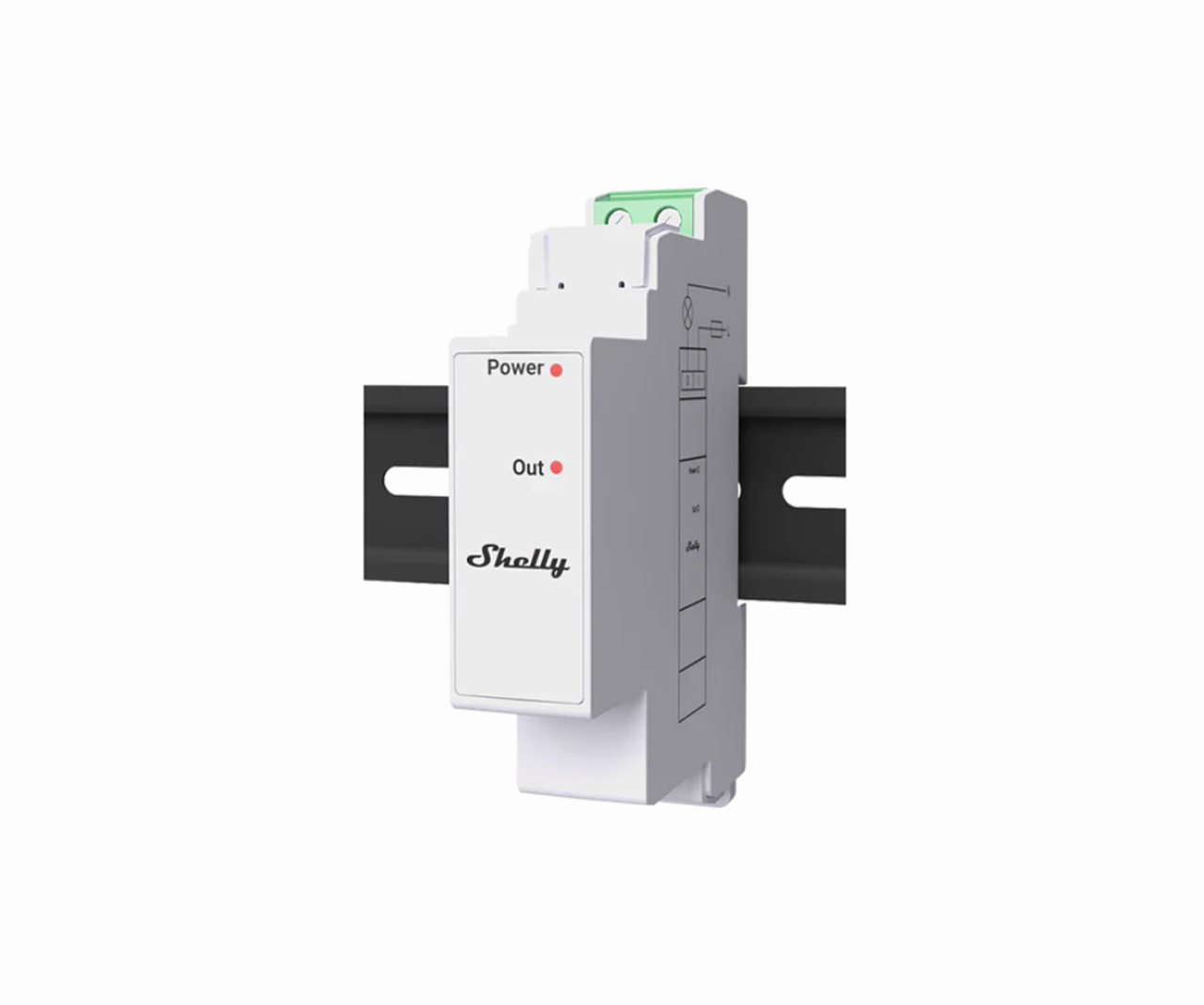

Wat is de Shelly Pro 3EM Switch Add-on?

De Shelly Pro 3EM Switch Add-on is een galvanisch gescheiden schakelmodule die de mogelijkheden van de Shelly Pro 3EM-serie uitbreidt met een potentiaalvrije relaisuitgang. Hiermee kun je een magneetschakelaar (contactor) of andere elektrische verbruiker schakelen vanuit je Pro 3EM-installatie.

Compatibiliteit

• Alleen te gebruiken met Shelly Pro 3EM en Pro 3EM 3CT63.

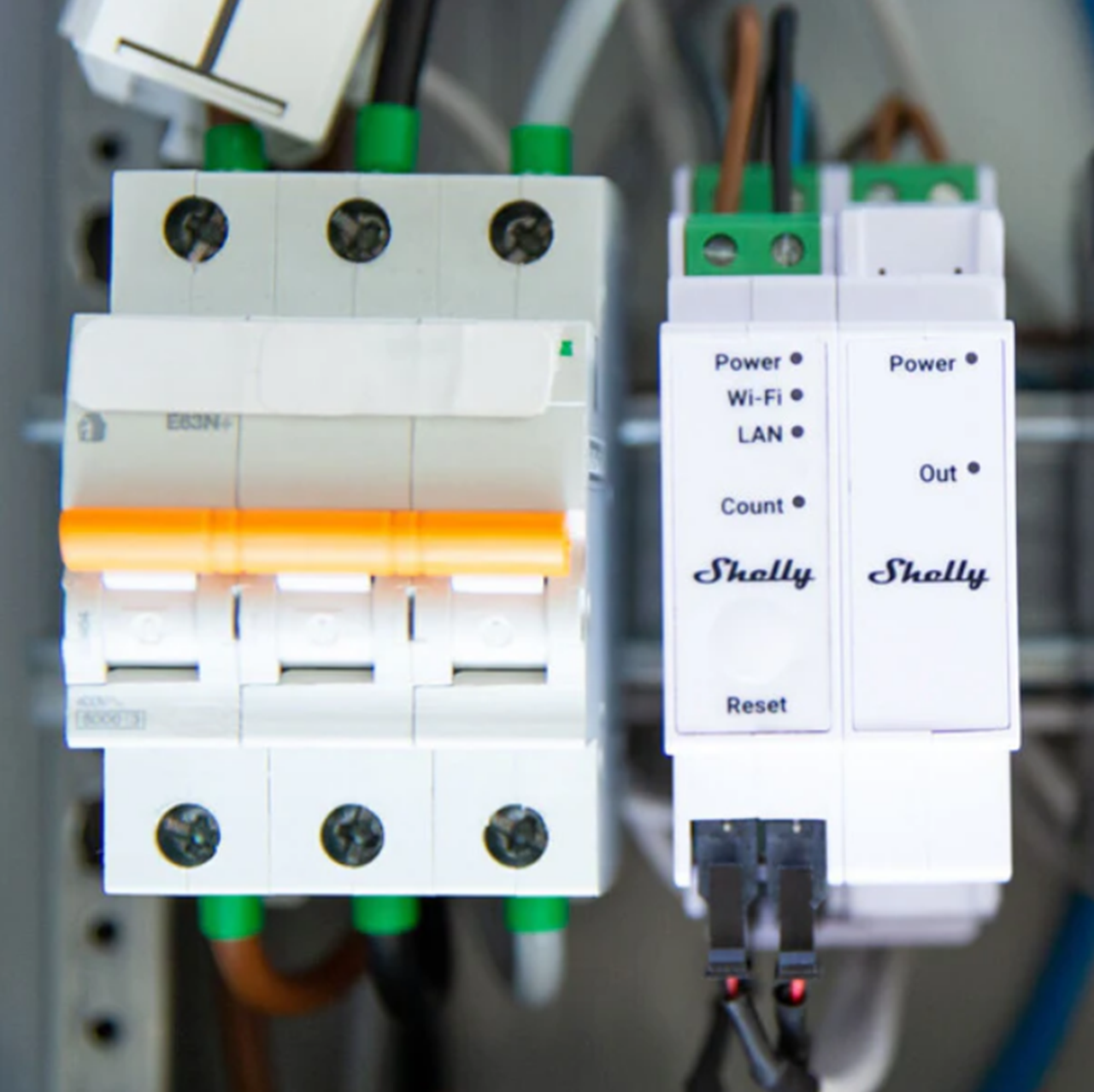

• DIN-rail montage, gekoppeld aan de Shelly Pro 3EM.

Schakelen met potentiaalvrij relais (droog contact)

De Add-on bevat een potentiaalvrij relais (“dry contact”) waarmee je lasten kunt schakelen tot maximaal 2 A. De maximale schakelspanning is 240 V AC of 30 V DC. Dit maakt de module geschikt voor het schakelen van een magneetschakelaarspoel of andere geschikte lasten.

Aansluitingen & indicatie

• I = ingang lastcircuit, O = uitgang lastcircuit


• LED-indicatie: Power (voeding aanwezig) en Out (relaiscontact gesloten)


• Interne temperatuursensor voor detectie/rapportage

Voeding & verbruik

De Add-on wordt gevoed vanuit de Shelly Pro 3EM (3,3 V en 12 V) en heeft een eigen verbruik van < 1 W.

Veiligheidsinformatie

Let op: er staat hoge spanning op de uitbreidingsinterface wanneer het systeem onder spanning staat. Laat de installatie uitvoeren door een vakbekwaam installateur.

Top Systems artikel: MON000001119 • EAN 3800235268131
