Over de Shelly Pro dimmer 1PM

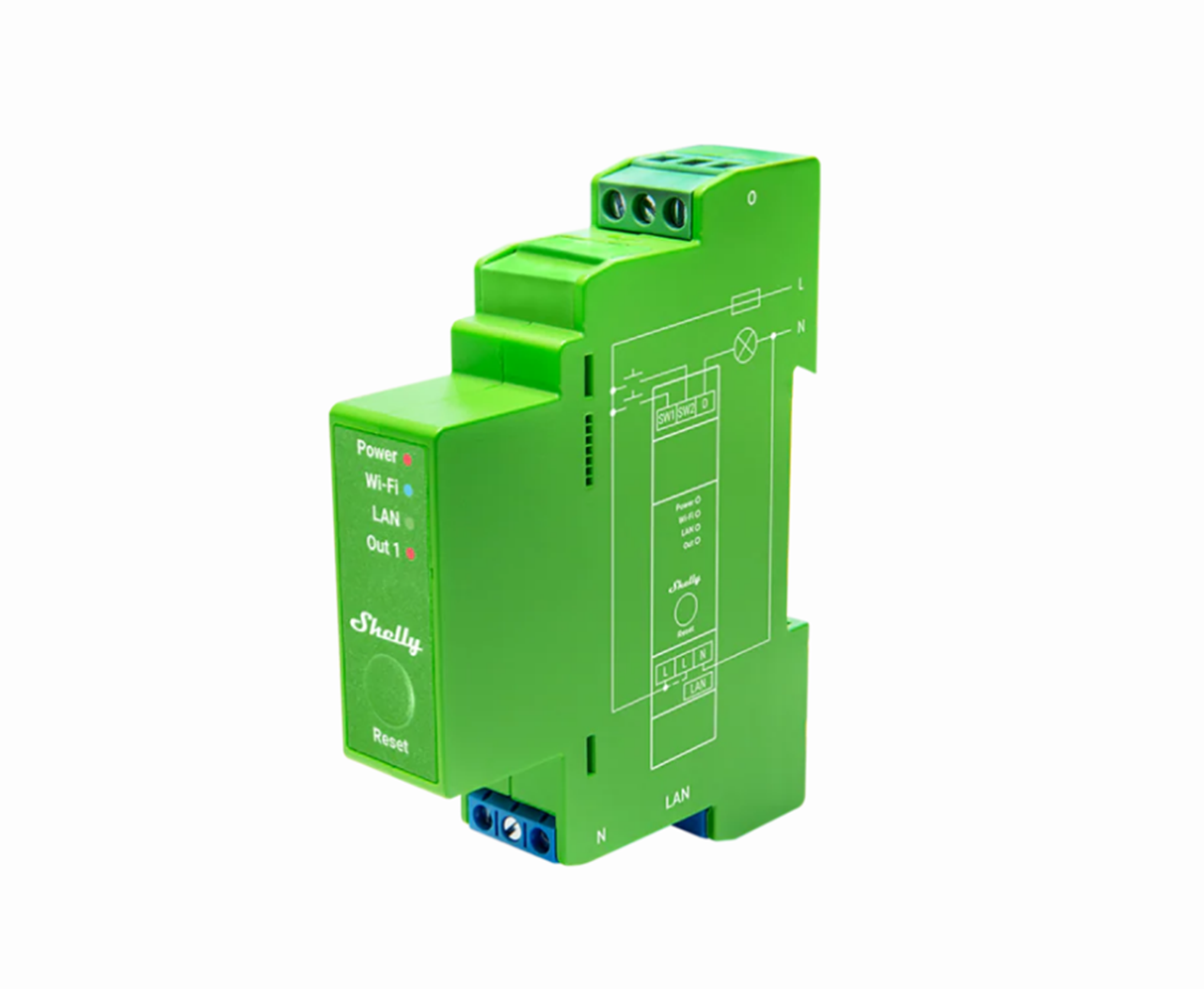

Shelly Pro Dimmer 1PM: professionele DIN-rail dimmer met vermogensmeting, LAN, Wi-Fi en Bluetooth

De Shelly Pro Dimmer 1PM is een professionele, DIN-rail te monteren slimme dimmer met vermogens- en energiemeting. Het apparaat is bedoeld voor het dimmen van dimbare verlichting binnen het 110–240 V bereik en is inzetbaar in zowel woningbouw als zakelijke installaties.

Belangrijkste functies

• Automatische dimkalibratie: voor vloeiende dimcurve en stabiele werking.


• Bediening via schakelaar of drukknop: geschikt voor 1- of 2-knops bediening.


• Nachtmodus: instelbare lagere helderheid in de avond/nacht.


• Min/max helderheid, button fade rate en transition duration instelbaar.


• Warm-up: extra impuls bij lage helderheid (onder 10%) voor lampen die meer startenergie nodig hebben.


• Gamma-correctie: instelbaar (0,4–4,0) voor gelijkmatigere dimstappen.

Connectiviteit en integratie

De dimmer ondersteunt drie verbindingsopties:

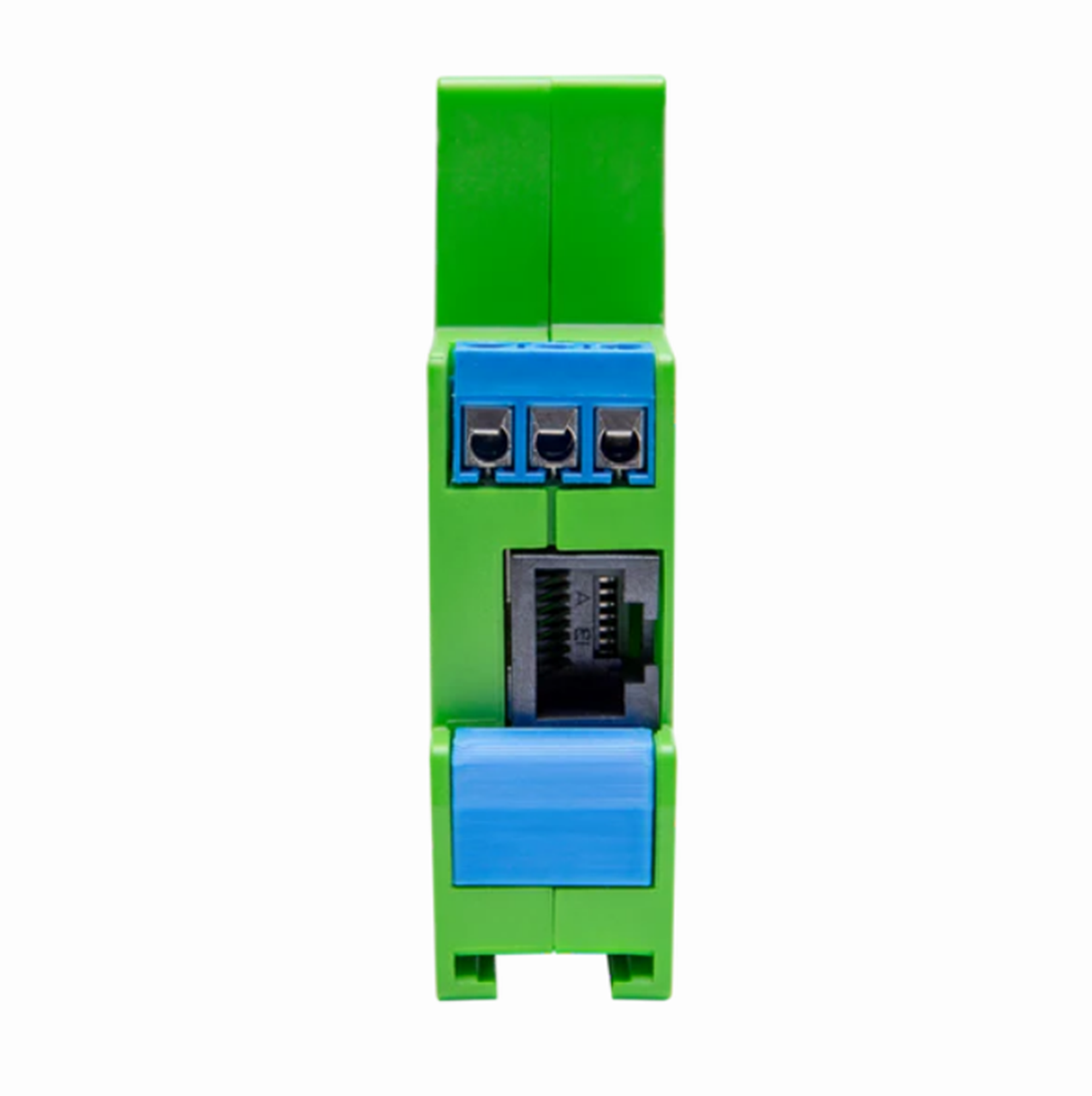

• Ethernet (LAN): RJ45-connector voor een stabiele bedrade verbinding.


• Wi-Fi: 802.11 b/g/n (2,4 GHz).


• Bluetooth 4.2: voor snelle inbedrijfstelling en lokale configuratie.

Let op: sluit de LAN-kabel uitsluitend aan of los wanneer het apparaat is uitgeschakeld.

Automatisering

Voor automatisering ondersteunt de dimmer onder andere:

• 20 schema’s (schedules)


• 20 webhooks (URL actions), met 5 URL’s per webhook


• MQTT en scripting


• Auto on/off timers en local actions (lokale automatiseringen)

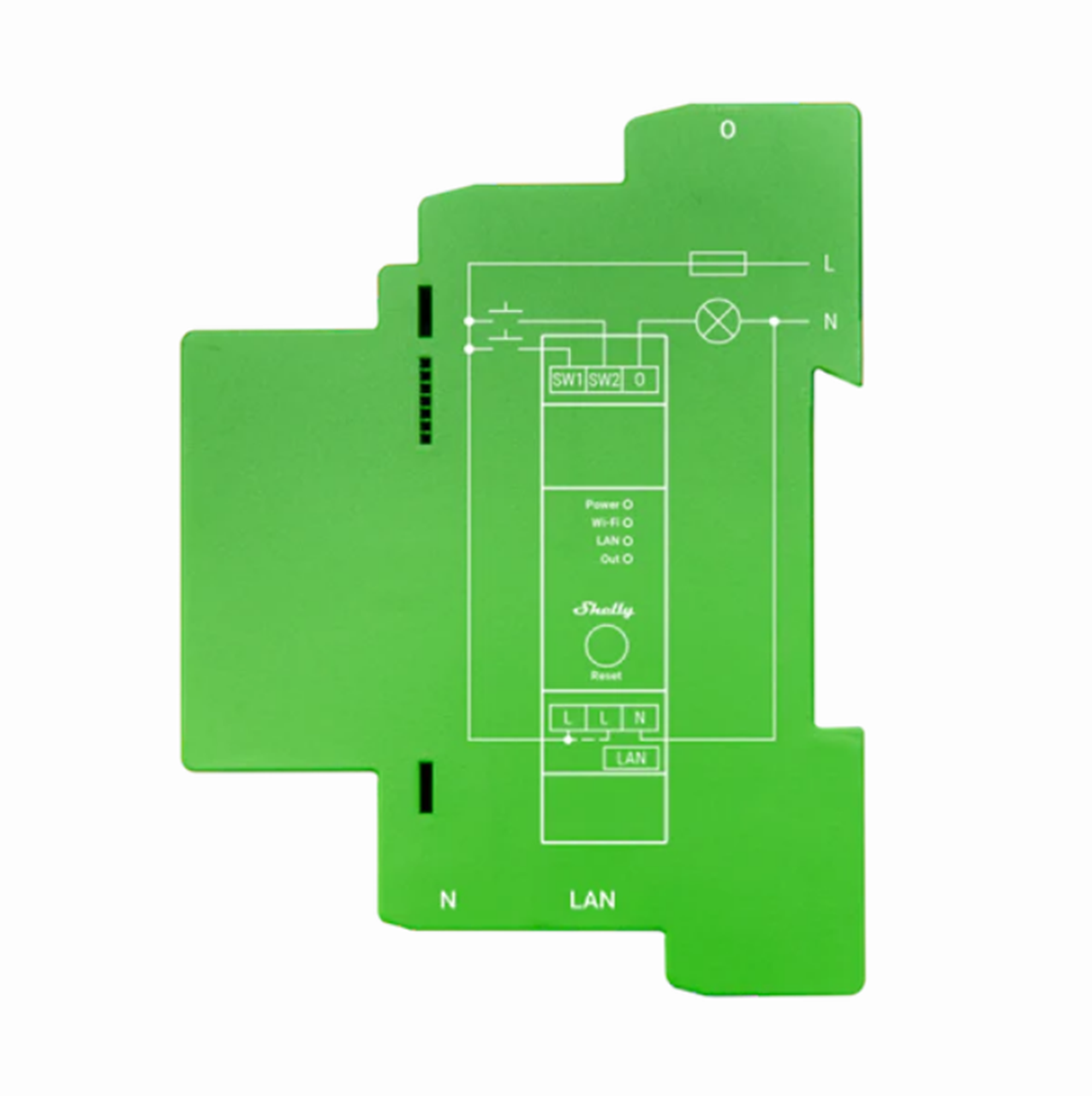

Elektrische aansluitingen

• Ingangen: SW1 en SW2 (schakelaar/drukknop)


• Voeding: L en N (110–240 V~ 50/60 Hz)


• Uitgang: O (dimmer-uitgang)


• Add-on interface: Shelly proprietary serial interface

Let op: er staat hoogspanning op de add-on interface wanneer het apparaat is ingeschakeld.

Ondersteunde belastingen (tot 200 W / 200 VA)

• Dimbare ledlampen: tot 200 W


• Gloeilampen: tot 200 W


• Halogeenlampen: tot 200 W


• IJzerkerntransformator met laagspannings gloeilampen: tot 200 VA


• Dimbare elektronische transformatoren: tot 200 W

Veiligheid en bescherming

• Oververhittingsbeveiliging


• Overspanningsbeveiliging


• Overstroombeveiliging


• Overpower-beveiliging

Externe beveiliging: gebruik een installatieautomaat van 10 A met uitschakelkarakteristiek B of C, onderbrekingsvermogen 6 kA, energy limiting class 3.

Technische specificaties

• Model: SPDM-001PE01EU


• EAN: 3800235268162


• Afmetingen (H×B×D): 94 × 19 × 69 mm


• Gewicht: 75 g


• Montage: DIN-rail


• Behuizing: kunststof, kleur: Lime


• Voeding: 110–240 V~ 50/60 Hz


• Eigenverbruik: < 2 W


• Dimming type: trailing edge


• Max. uitgangsvermogen: 200 W


• Wi-Fi: 802.11 b/g/n


• Bluetooth: 4.2


• Processor: ESP32-D0WDQ6, 8 MB flash


• Bedrijfstemperatuur: -20 °C tot 40 °C


• Luchtvochtigheid: 30–70% RV


• Max. hoogte: 2.000 m

Shelly × Victron – context voor installateurs

Victron Venus OS v3.70 beschrijft ondersteuning voor Shelly Gen2 en later apparaten die onder andere dimming en energiemeting bieden, via lokale netwerk-integratie (mDNS discovery en WebSocket). Top Systems positioneert de Shelly Pro-serie als professionele componentlaag voor installateurs binnen Victron ESS-toepassingen.

Lees meer over Shelly × Victron-integratie

Veelgestelde vragen over de Shelly Pro Dimmer 1PM

Voor welke lampen is de Shelly Pro Dimmer 1PM geschikt

De dimmer ondersteunt dimbare ledlampen, gloeilampen en halogeenlampen tot 200 W, en transformatorbelastingen tot 200 VA/W (ijzerkern en dimbare elektronische transformatoren).

Welke dimmethode gebruikt de Shelly Pro Dimmer 1PM

De Shelly Pro Dimmer 1PM gebruikt trailing edge dimming.

Kan ik de dimmer ook met mijn bestaande wandschakelaar bedienen

Ja. De dimmer ondersteunt switch/button input mode en kan met één of twee knoppen/schakelaars worden bediend via SW1 en SW2.

Heeft de dimmer een hub nodig

Nee. Bediening kan lokaal via de webinterface en via het netwerk (Ethernet/Wi-Fi). Bluetooth is beschikbaar voor inbedrijfstelling.

Kan ik energieverbruik meten met deze dimmer

Ja. De dimmer heeft power- en energiemeting, plus volt- en ampèremeting (AC) en een interne temperatuursensor.

Welke externe beveiliging is vereist

De documentatie specificeert externe beveiliging: 10 A automaat met uitschakelkarakteristiek B of C, 6 kA interrupting rating, energy limiting class 3.

Ondersteunt de Shelly Pro Dimmer 1PM Ethernet (LAN)

Ja. Het apparaat heeft een RJ45 Ethernet-poort naast Wi-Fi en Bluetooth.

Wat is het maximale uitgangsvermogen

Het maximale uitgangsvermogen is 200 W.
