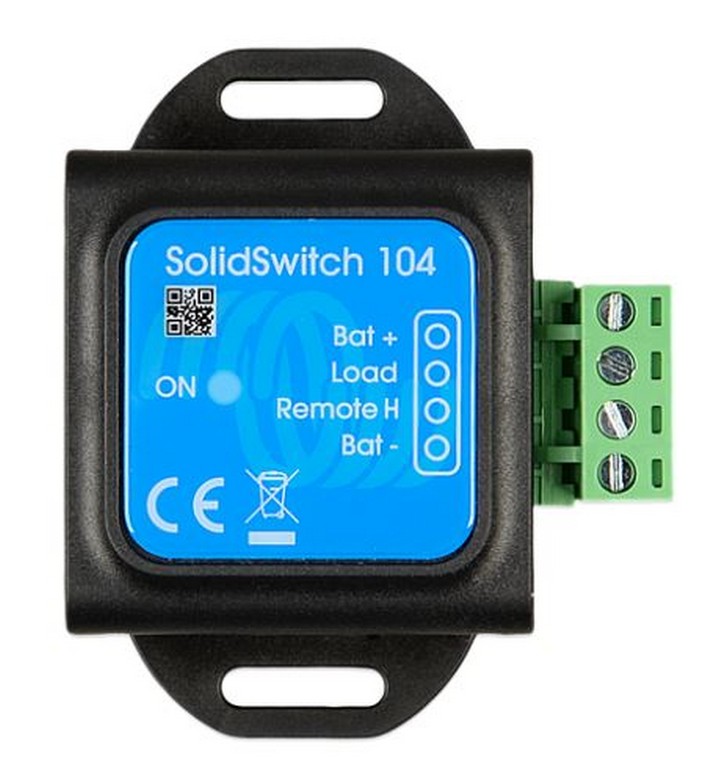

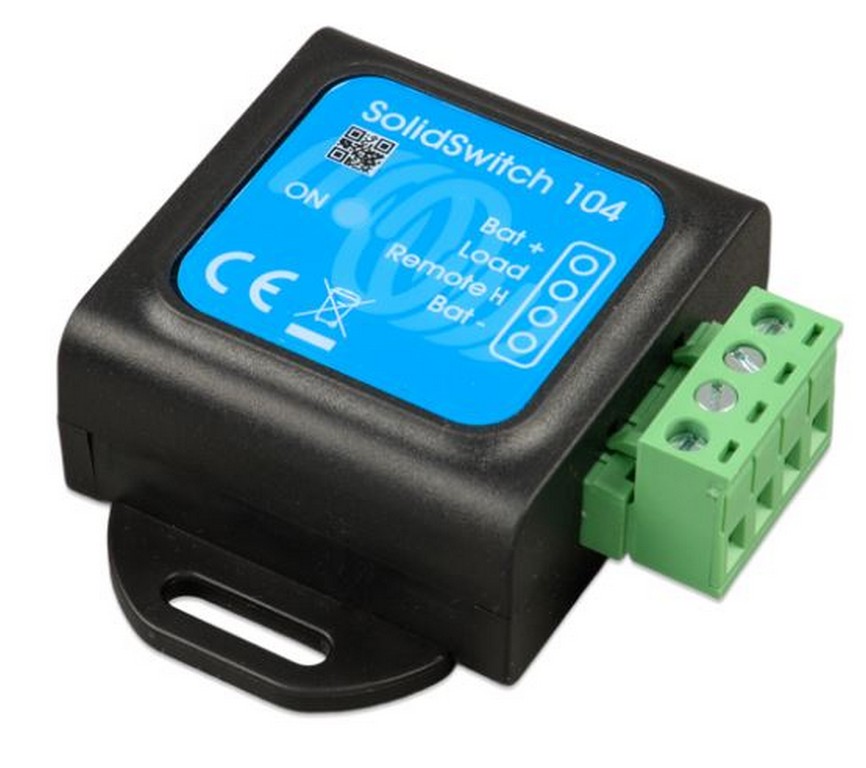

Victron SolidSwitch 104
Halfgeleiderschakelaar voor GX-apparaten en andere digitale uitgangen, schakelt gelijkstroomlasten van 8 tot 70 Vdc, maximaal 4 A, inschakelen vanaf 3,3 V met 30 µA stuurstroom, voor ohmse, capacitieve en inductieve lasten zoals relaisspoelen, IP20.
Specificaties
| EAN | 8719076055556 |
|---|---|
| Merk | Victron |
| Accuspanning | 24 | 12 | 60 | 48 | 36 |
| IP-classificatie | 20 |
| Verpakkingseenheid | Per stuk |
| Lengte | 23 |
| Breedte | 66 |
| Hoogte | 58 |
| Gewicht | 0.033 |
| Kleur | blauw |
| max. spanning (DC) | 70 |
| Systeemspanning | 24 | 12 | 48 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 1 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >100 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Downloads
Volledige productomschrijving
Over de Victron SolidSwitch 104
Halfgeleiderschakelaar voor GX-apparaten en andere digitale uitgangen, schakelt gelijkstroomlasten van 8 tot 70 Vdc, maximaal 4 A, inschakelen vanaf 3,3 V met 30 µA stuurstroom, voor ohmse, capacitieve en inductieve lasten zoals relaisspoelen, IP20.
Schakelt een gelijkstroomlast rechtstreeks vanaf een digitale uitgang, zonder mechanisch relais ertussen. Handig om vanaf een GX-apparaat een ventilator, verlichting, een magneetklep of een relaisspoel aan te sturen bij spanningen tot 70 Vdc.
Aansturing met een laagvermogen signaal
De stuuringang schakelt in vanaf 3,3 V en vraagt slechts 30 µA. Daarmee is een digitale uitgang van een GX-apparaat of een andere regelaar voldoende; een extra stuurrelais of driver is niet nodig.
Ohmse, capacitieve en inductieve lasten
- Capacitief: 1000 µF tot 15 V, 400 µF bij 15 tot 30 V en 50 µF bij 30 tot 70 V
- Inductief: 1000 mH tot 1 A, 100 mH bij 1 tot 2 A en 10 mH boven 2 A
- Maximale laststroom 4 A over het volledige spanningsbereik
Halfgeleider in plaats van contacten
Er zijn geen bewegende delen, dus geen contactslijtage en geen hoorbaar schakelen. Dat maakt de module geschikt voor toepassingen die vaak schakelen of die in een woon- of slaapruimte zijn opgesteld.
Aandachtspunten bij de installatie
De module is niet beveiligd tegen ompoling en niet tegen kortsluiting. Neem daarom een passende zekering in de lastkring op en controleer de polariteit voor het inschakelen. Beschermingsgraad IP20, dus uitsluitend voor montage in een droge, afgeschermde ruimte.
Gerelateerde producten
- Victron Cerbo GX MK2 — BPP900450110
- Overige schakelaars in de categorie Schakelaars
Documentatie
- Datasheet SolidSwitch 104 (EN)
- Maatvoeringstekening SolidSwitch 104
- Maatvoeringstekening SolidSwitch 104 (3D)
- Declaration of Conformity SolidSwitch 104
Contact
Wilt u weten of uw last binnen de capacitieve of inductieve grenzen valt? Onze adviseurs kijken graag met u mee naar de aansturing en de bijbehorende beveiliging. Neem contact met ons op.
Specificaties
| Schakelspanning | 8 - 70 Vdc |
| Maximale laststroom | 4 A |
| Stuuringang inschakelen | 3,3 - 70 V |
| Minimale stuurstroom | 30 µA |
| Maximale capacitieve last | 1000 µF tot 15 V, 400 µF bij 15 - 30 V, 50 µF bij 30 - 70 V |
| Maximale inductieve last | 1000 mH tot 1 A, 100 mH bij 1 - 2 A, 10 mH boven 2 A |
| Beschermingsgraad | IP20 |
| Bedrijfstemperatuur | -20 tot +50 °C |
| Afmetingen (h x b x d) | 58 x 66 x 23 mm |
| Gewicht | 0,033 kg |
| Materiaal | ABS |
| Verpakkingseenheid | per stuk |
| EAN | 8719076055556 |
