Over de DCM 1xM10 Single Stud 2x

DC Modular 1x M10 enkele klem

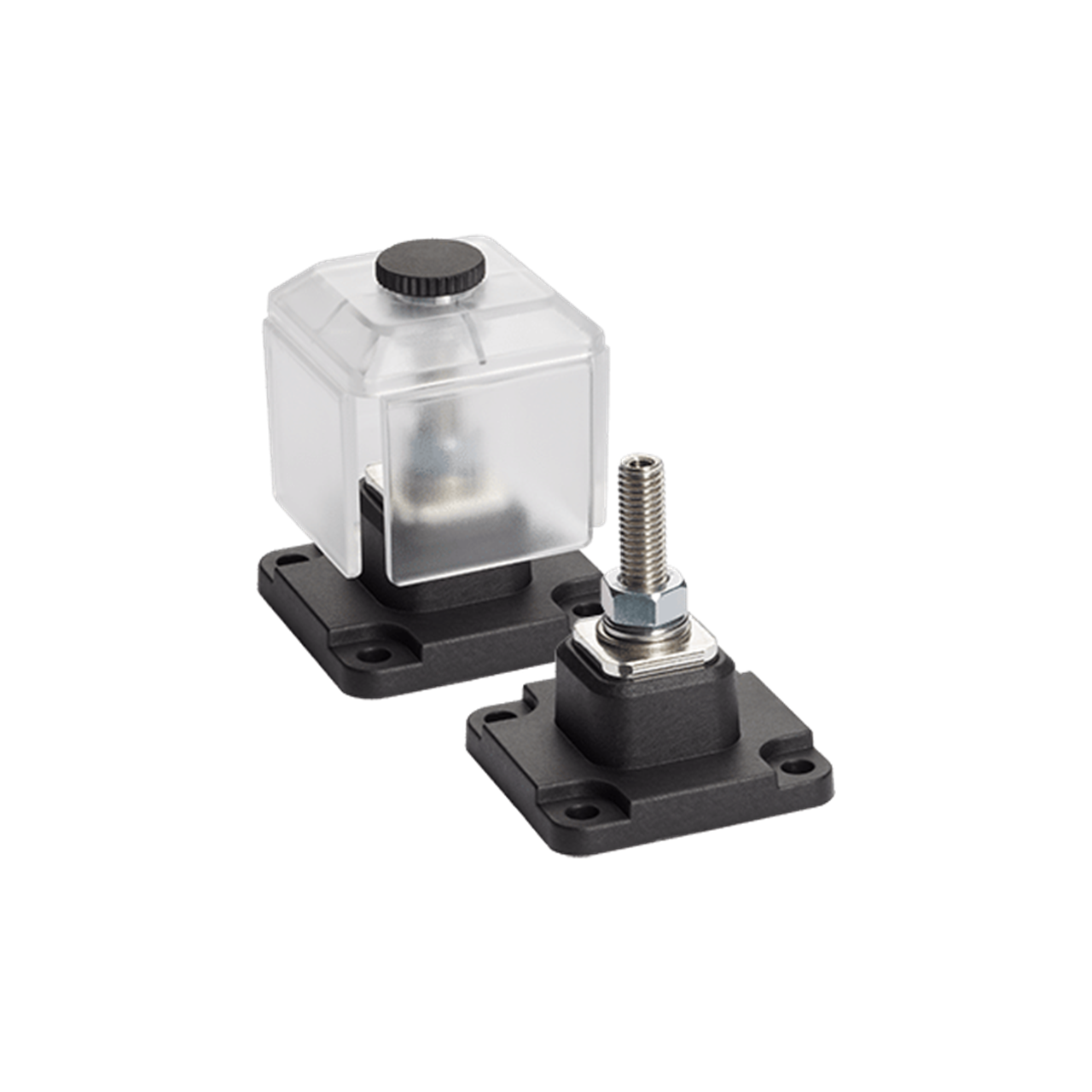

Deze geïsoleerde enkele klem uit de DC Modular reeks biedt één M10-aansluitbout op een basisplaat van vertind koper met hoge zuiverheid. De klem is bedoeld voor het verlengen van een kabel, het maken van een aftakking of het afwerken van een eindpunt, en is met verbindingsplaten door te koppelen aan andere DC Modular producten.

Toepassingen

Niet elke verbinding hoort op een verdeelrail thuis. Voor het verlengen van een accukabel, een enkele aftakking of een net afgewerkt eindpunt is deze klem de juiste maat: geïsoleerd, afgedekt en met de mogelijkheid om er later een busbar aan vast te koppelen als de installatie groeit.

• Verlengen van een accukabel op een vaste, afgedekte plek


• Aftakking maken vanaf een hoofdkabel


• Eindpunt van een kabelloop netjes afwerken


• Uitbreiding van een bestaande DC Modular opstelling

Opbouw en materialen

• Basisplaat van vertind koper met hoge zuiverheid voor een lage overgangsweerstand


• Bout, ringen en moer van roestvast staal


• Vezelversterkte kunststof voet, bestand tegen hoge temperaturen en chemicaliën


• Doorzichtige afdekkap met uitbreekbare zijkanten voor kabelinvoer vanuit elke richting

Rasteropzet en koppelen

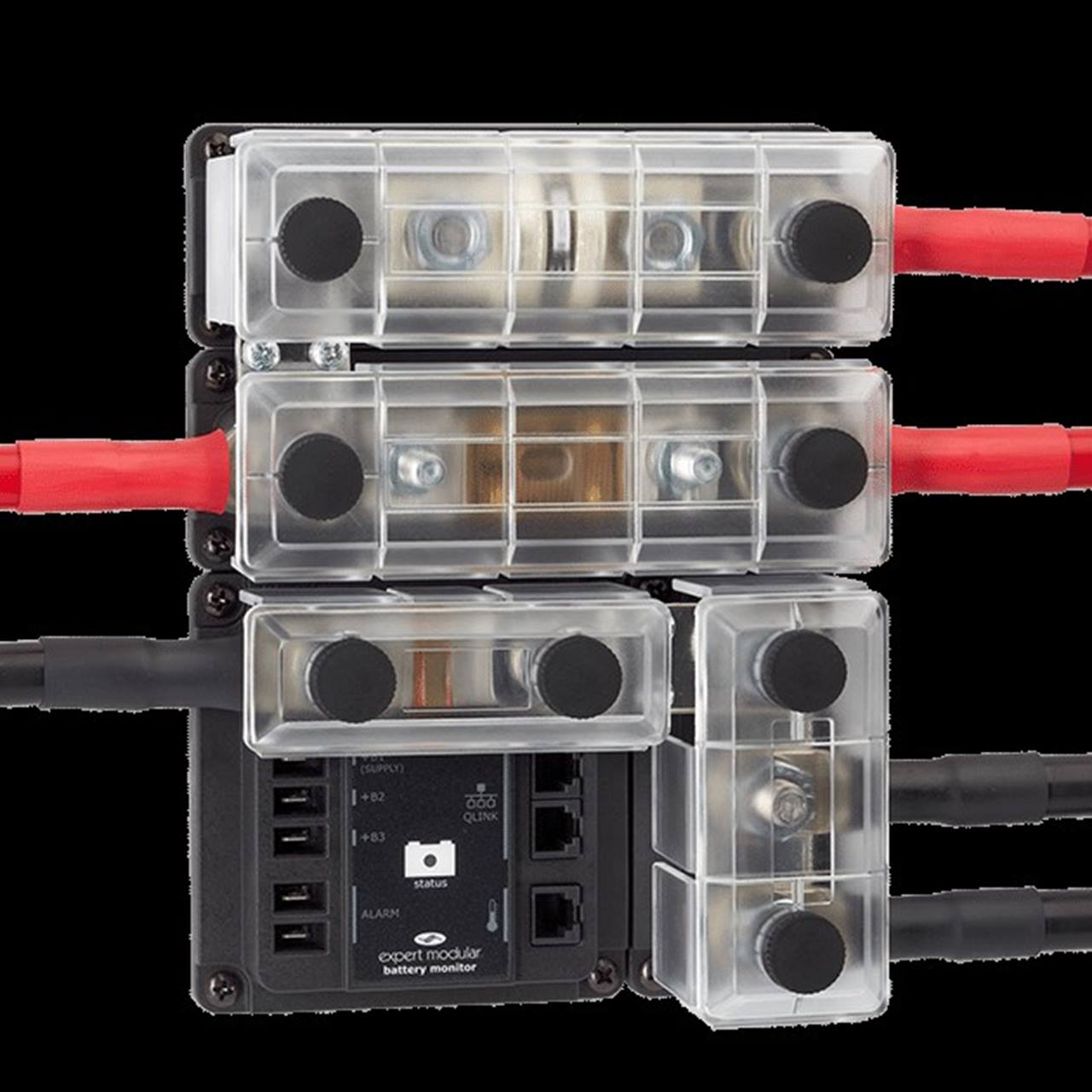

Met rastermaat 1 x 1 is dit de compactste module uit de reeks. Doordat alle DC Modular producten dezelfde aansluithoogte hebben, koppelt u de klem met een verbindingsplaat aan een busbar of aan een tweede klem, tot één doorlopende verdeling.

Montage en aanhaalmoment

Monteer in deze volgorde: kabelschoenen, vlakke ring, veerring, moer. Plaats nooit een ring tussen basisplaat en kabelschoen, tussen twee kabelschoenen op dezelfde bout of tussen kabelschoen en verbindingsplaat. Aanhaalmoment 22 N·m voor M10. Zorg voor voldoende trekontlasting op de kabels en draai de duimschroeven van de kap alleen handvast aan.

Documentatie

• Productinformatie DC Modular geïsoleerde klemmen bij TBS Electronics, met brochure (EN)

De installatiehandleiding van de DC Modular reeks is meertalig, inclusief Nederlands, en beschrijft de specificaties, de montagevolgorde, de aanhaalmomenten en de boormal. Zie onze eigen productpagina voor dat document; de brochure van de fabrikant is Engelstalig.

Contact

Twijfelt u tussen een enkele klem, een dubbele klem of een busbar? Onze specialisten kijken graag met u mee naar de opbouw van uw verdeling. Neem contact met ons op.
