Over de DCM 2xM8 Double Stud

de dubbel geïsoleerde studs zijn ideaal om kabels te verlengen, stroomaftakkingen toe te voegen of om eindpunten te maken. Het solide en compacte ontwerp, evenals de mogelijkheid om deze te koppelen busbars en zekeringhouders maken deze producten de beste keuze voor alle professionals DC-voedingssystemen. De geïsoleerde noppen zijn verkrijgbaar met M8 of M10 studmaten.

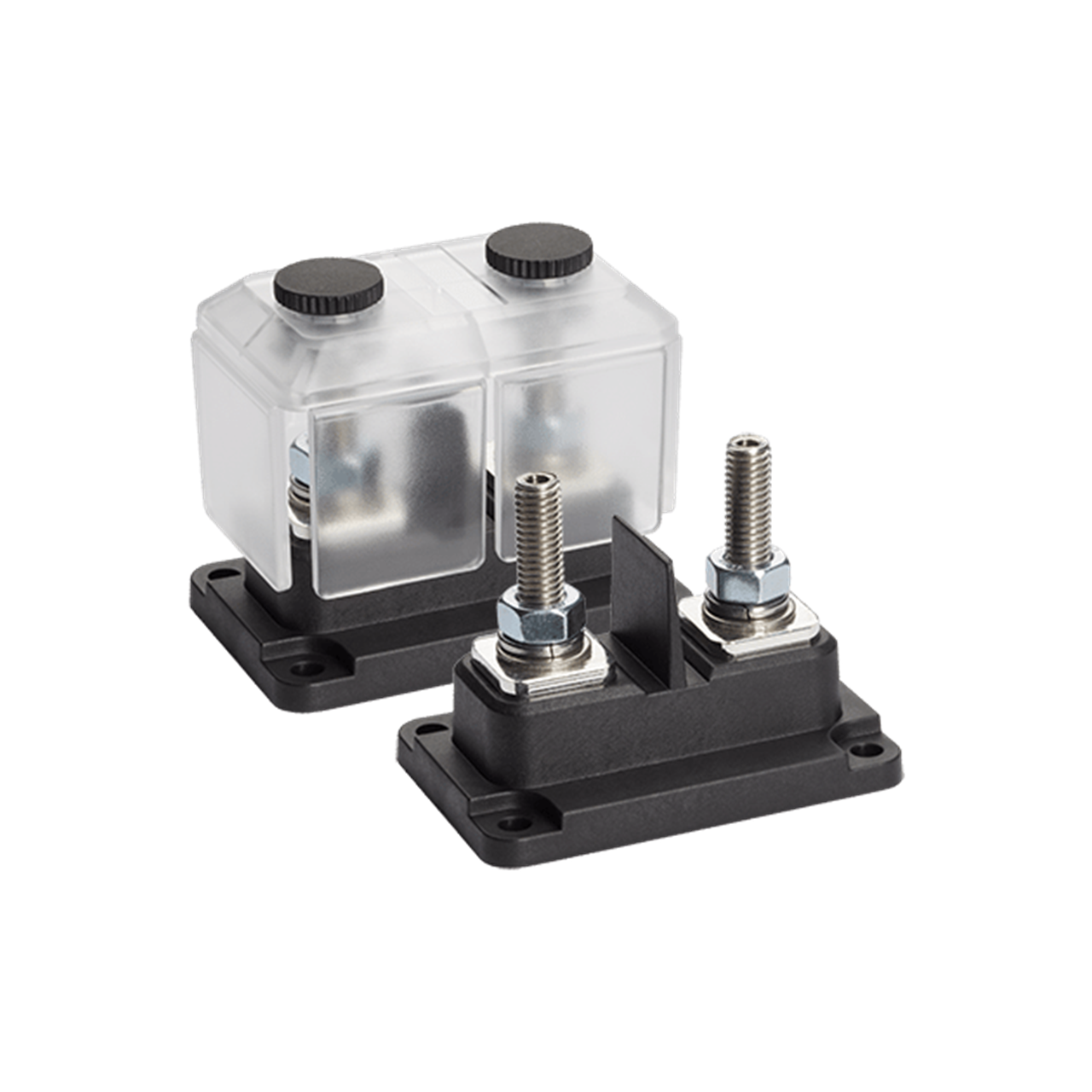

DC Modular 2x M8 dubbele klem

Deze geïsoleerde dubbele klem uit de DC Modular reeks biedt twee M8-aansluitbouten op een basisplaat van vertind koper met hoge zuiverheid. De klem is bedoeld voor kabelverbindingen die op een vaste, afgedekte plek moeten zitten, en is met verbindingsplaten door te koppelen aan andere DC Modular producten.

Toepassingen

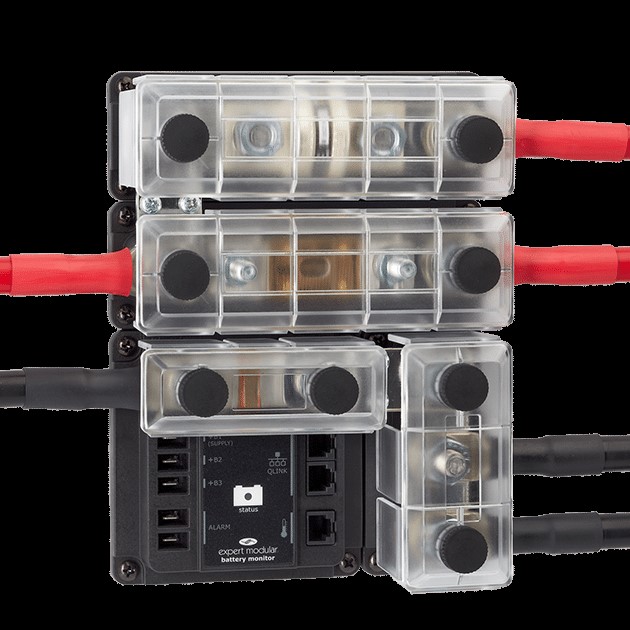

Niet elke verbinding hoort op een verdeelrail thuis. Voor het verlengen van een kabel, het doorverbinden van twee componenten of een tussenpunt in de hoofdverdeling is deze dubbele klem de nette oplossing: geïsoleerd, afgedekt en met de mogelijkheid om er later een busbar aan te koppelen.

• Verlengen of doorverbinden van accukabels
• Tussenpunt in een DC-hoofdverdeling
• Uitbreiding van een bestaande DC Modular opstelling
• Jachten, beroepsvaart, werkmaterieel en off-grid installaties

Opbouw en materialen

• Basisplaat van vertind koper met hoge zuiverheid voor een lage overgangsweerstand
• Bouten, ringen en moeren van roestvast staal
• Vezelversterkte kunststof voet, bestand tegen hoge temperaturen en chemicaliën
• Doorzichtige afdekkap met uitbreekbare zijkanten voor kabelinvoer vanuit elke richting

Slimme klemopzet

Het klemontwerp maakt het mogelijk twee kabelschoenen gespiegeld op dezelfde bout te monteren. De afdekkap wordt aan de bovenzijde vergrendeld, zodat de aansluitingen achteraf bereikbaar blijven zonder de module los te nemen.

Montage en aanhaalmoment

Monteer in deze volgorde: kabelschoenen, vlakke ring, veerring, moer. Plaats nooit een ring tussen busbar en kabelschoen, tussen twee kabelschoenen op dezelfde bout of tussen kabelschoen en verbindingsplaat. Aanhaalmoment 13 N·m voor M8. De duimschroeven van de kap alleen handvast aandraaien.

Bedradingsvolgorde

Volg bij hoge stromen de top-down-methode: plaats de zwaarste belasting zo dicht mogelijk bij de hoofdtoevoer, bij voorkeur op dezelfde bout, en de lichtere belastingen op de verder gelegen bouten. Dat beperkt de verliezen in de rail.

Documentatie

De installatiehandleiding van de DC Modular reeks beschrijft de montagevolgorde, de aanhaalmomenten, de boormal en de bedradingsvolgorde. Zie onze eigen productpagina voor het document.

Contact

Bouwt u een DC Modular verdeling op en wilt u de juiste combinatie van klemmen, busbars en verbindingsplaten? Onze specialisten stellen het graag met u samen. Neem contact met ons op.
