Over de DC dubbel verdeelpunt set zwart-rood M8

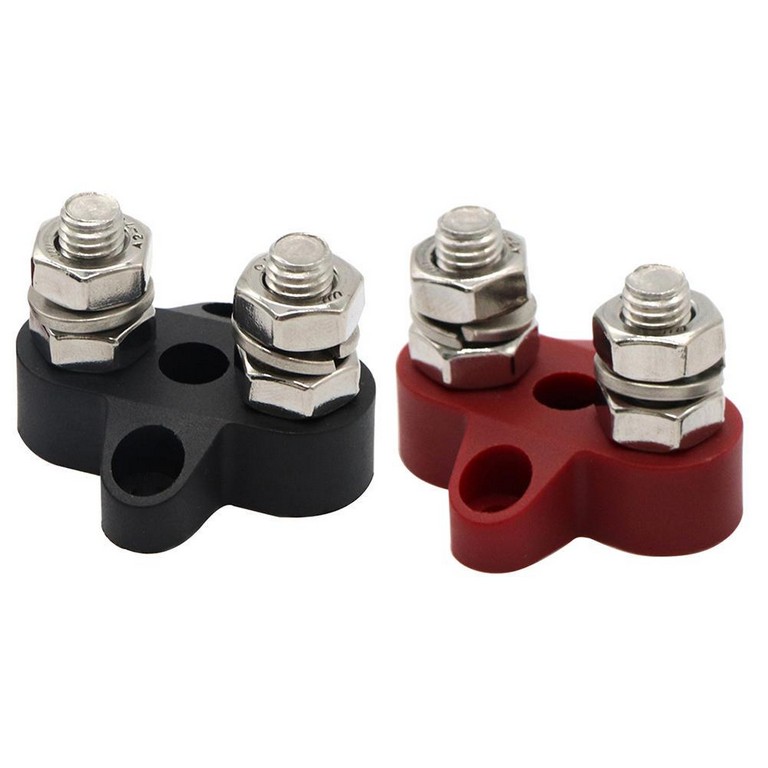

Victron Dual Terminal Stud M8

De Dual Terminal Stud M8 van Victron Energy is een compact aansluitblok met twee roestvaststalen M8-draadeinden op een geïsoleerde voet. De twee draadeinden zijn onderling verbonden met een verwijderbare strip van vertind koper. Het blok is geschikt voor 150 A bij maximaal 70 VDC en wordt geleverd als set met een positieve en een negatieve uitvoering.

Toepassingen

Soms hoeft het niet groter: u wilt één kabel verlengen, een tweede verbruiker op de accupool aansluiten of twee kabels netjes koppelen zonder een volledige railverdeling in te bouwen. Dit blok geeft precies twee aansluitpunten op een vaste, geïsoleerde voet — en dat scheelt ruimte, geld en een hoop montagewerk in een krappe accukast.

• Verlengen van een accukabel met een M8-kabelschoen


• Een extra aansluiting toevoegen op een accupool die vol zit


• Koppelpunt tussen twee componenten in een DC-installatie


• Jachten, campers, bedrijfsvoertuigen en industriële toepassingen

Opbouw en materialen

De draadeinden en moeren zijn van roestvast staal, wat het blok geschikt maakt voor maritieme omgevingen, motorruimtes en andere plekken waar corrosie een rol speelt. De verbindende strip is van vertind koper; die tinlaag voorkomt oxidatie en houdt de overgangsweerstand op termijn laag. De voet is van glasvezelversterkt nylon: slagvast, trillingsbestendig en elektrisch isolerend.

Verwijderbare verbindingsstrip

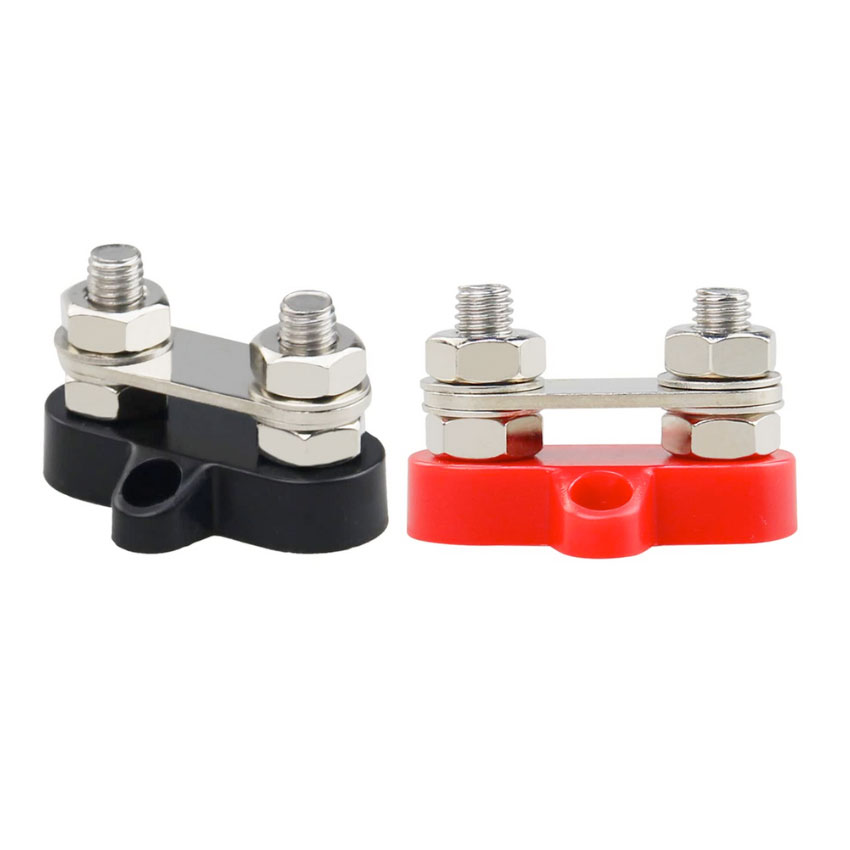

De koperen strip tussen de twee draadeinden is los te nemen. Daarmee kiest u zelf of de twee punten doorverbonden zijn of gescheiden blijven — handig wanneer u het blok wilt inzetten als twee onafhankelijke aansluitpunten in plaats van als doorverbinding.

Montage

Het blok wordt op een vaste ondergrond geschroefd. Houd het aanbevolen aanhaalmoment van 10 N·m aan bij het vastzetten van de kabelschoenen; te vast aandraaien beschadigt het draadeind en de voet, te los aandraaien geeft warmteontwikkeling bij hoge stroom.

Keuzehulp

Heeft u meer dan twee aansluitpunten nodig, dan is een railverdeling de betere keuze. Victron levert die in 150 A, 250 A en 600 A met vier tot acht zware aansluitingen, elk met een afneembare beschermkap. Dit artikel is bedoeld voor de situatie waarin exact twee aansluitpunten volstaan.

Documentatie

• Datasheet Dual terminal stud M8 (EN, PDF)


• Verklaring van overeenstemming – busbars (PDF)


• ISO 9001-certificaat Victron Energy (PDF)


• Overzicht DC-verdeelsystemen en zekeringen (EN)

Victron Energy publiceert voor dit artikel geen handleiding en geen Nederlandstalige documentatie; alleen de datasheet en de certificaten zijn beschikbaar, in het Engels.

Contact

Twijfelt u of dit blok volstaat of dat een railverdeling verstandiger is voor uw installatie? Onze specialisten kijken graag met u mee naar de stromen en het aantal aansluitingen. Neem contact met ons op.
