Over de Busbar 150A 2P + ABS kap 20 screws

Victron Busbar 150 A 2P met 20 schroefaansluitingen

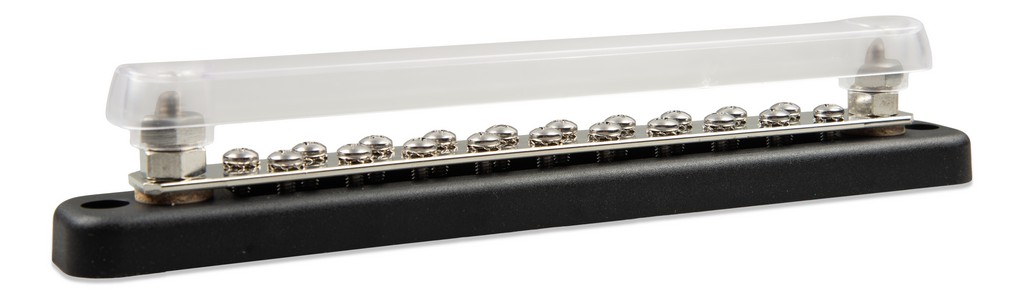

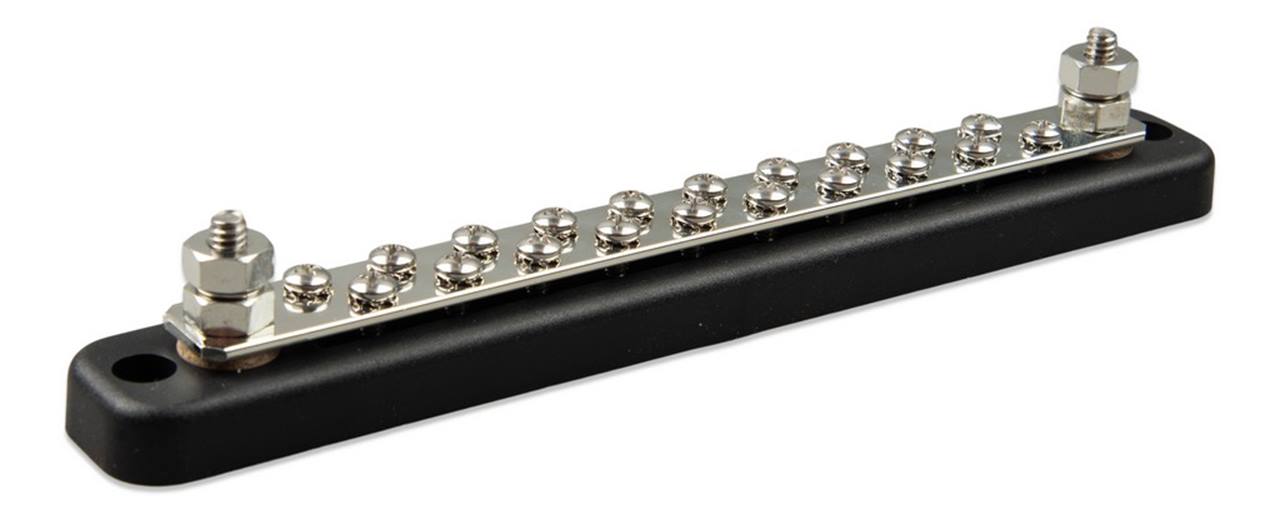

Aan de uiteinden zit per rail een zware bout voor de hoofdtoevoer; daartussen liggen twintig kleine schroefaansluitingen voor de afgaande groepen. De rail is geschikt voor 150 A bij maximaal 70 VDC en wordt geleverd met een afneembare, doorzichtige beschermkap.

Toepassingen

In een uitgebouwde camper of een goed uitgeruste boot loopt het aantal kleine verbruikers snel op. Twintig aansluitpunten voor plus én min betekent dat elke groep zijn eigen plek krijgt, netjes naast elkaar en direct herkenbaar. Dat scheelt zoekwerk bij de inbedrijfstelling en later bij service.

• Uitgebouwde campers en expeditievoertuigen


• Jachten met veel losse 12 V-groepen


• Centraal massapunt voor een complete DC-installatie


• Groepsverdeling achter een zekeringpaneel

Verdeling van de stroom

De rail is als geheel geschikt voor 150 A. Verdeeld over twintig aansluitingen komt dat neer op ongeveer 7,5 A per punt. Deze uitvoering is dus bedoeld voor hulpstroomkringen — verlichting, pompen, ventilatoren, USB-punten — en niet voor zware verbruikers; daarvoor kiest u een rail met zware boutaansluitingen.

Materiaal en opbouw

• Railstrip van vertind koper, 2,4 x 19 mm


• Boutaansluitingen en schroeven van roestvast staal


• Moeren van vertind koper


• Voet van ABS, brandklasse UL 94 V-0


• Doorzichtige kap van polycarbonaat, brandklasse UL 94 HB

Montage

Houd voor de boutaansluitingen een aanhaalmoment van 7 N·m aan. De doorzichtige kap is afneembaar, zodat u zonder demontage kunt zien welke aansluitingen bezet zijn en er later een groep bij kunt zetten.

Documentatie

• Datasheet Busbar 150 A 2P met 10 of 20 schroeven (EN, PDF)


• Verklaring van overeenstemming – busbars (PDF)


• ISO 9001-certificaat Victron Energy (PDF)


• Productpagina busbars Victron Energy (EN)

Victron Energy publiceert voor dit artikel geen handleiding en geen Nederlandstalige documentatie; de datasheet en de certificaten zijn Engelstalig. De afmetingen staan in de datasheet.

Video's

• Victron Energy busbars voor elektrische installaties – 150, 250 en 600 A (Victron Energy, EN)

Contact

Weet u niet zeker of deze uitvoering genoeg aansluitingen heeft, of hoe u de groepen over de rail verdeelt? Onze specialisten denken graag met u mee. Neem contact met ons op.

Beschikbare modellen:
> 150A / 70V - 4x hoge stroom verbindingen
> 150A / 70V - 6x hoge stroom verbindingen
> 250A / 70V - 4x hoge stroom verbindingen
> 600A / 70V - 4x hoge stroom verbindingen en 8x lage stroom aansluitingen
> 600A / 70V - 4x hoge stroom verbindingen en 8x lage stroom aansluitingen

Raadpleeg het datasheet voor meer technische informatie en voor de railafmetingen.

Specificaties

Maximale stroom	150 A
Maximale spanning	70 VDC
Uitvoering	2-polig, plus en min in één behuizing
Schroefaansluitingen	20 stuks, 8-32 / 4,2 mm, roestvast staal
Boutaansluitingen	Diameter 6,35 mm (¼ inch), hoogte 17 mm, roestvast staal
Materiaal moer	Vertind koper
Aanbevolen aanhaalmoment	7 N·m
Materiaal railstrip	Vertind koper, 2,4 x 19 mm
Materiaal voet	ABS, UL 94 V-0
Materiaal kap	Doorzichtig polycarbonaat, UL 94 HB
Afmetingen (h x b x d), met kap	45 x 232 x 32 mm
Gewicht	1 kg
Fabrikant	Victron Energy
Garantie	5 jaar
