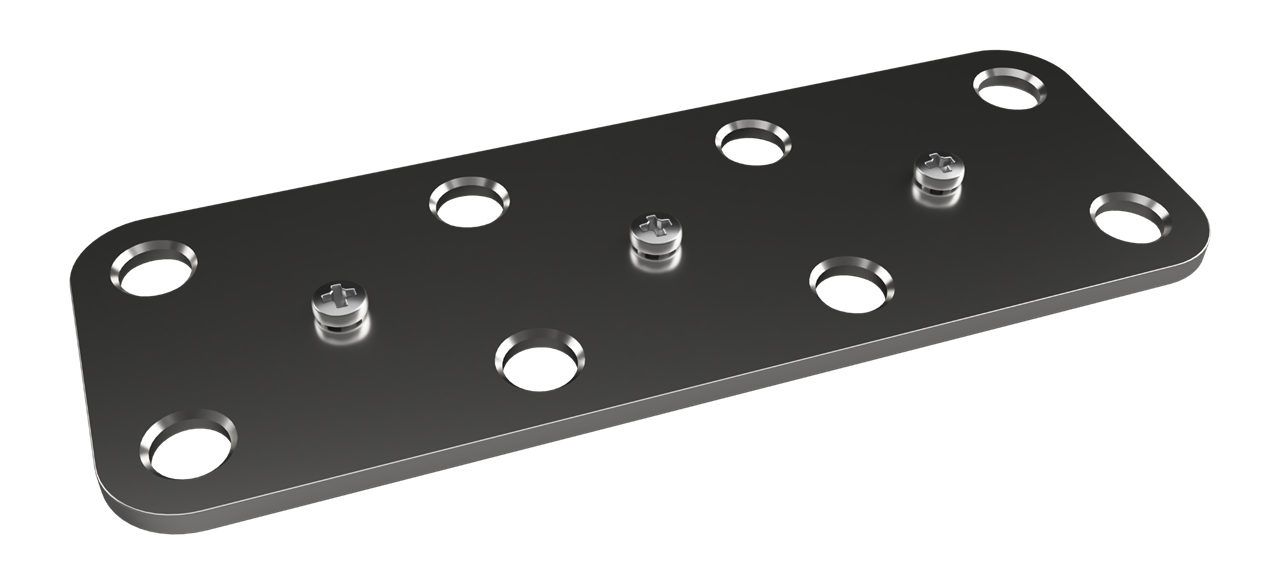

Verbindingsplaat 2 x 4-weg, afmetingen 190 x 110 x 20 mm
Door de gemeenschappelijke aansluithoogtes is het mogelijk om efficiënter gebruik te maken van de beschikbare ruimte door meerdere DC Modular producten aan elkaar te koppelen met behulp van Link Plates. Om alle combinaties mogelijk te maken, bieden we slechts drie verschillende maten van Link Plates aan, die allemaal compatibel zijn met zowel M8- als M10-bouten. Voor extra gebruiksgemak hebben sommige Link Plates ook twee M4-schroeven als aansluitpunt voor kleinere kabels. Voor een nog bredere toepasbaarheid hebben we een adapterplaat die het mogelijk maakt om hoog- en laagvermogenkabels op dezelfde bout aan te sluiten. Deze adapterplaat biedt vier aansluitpunten voor kleinere kabels en kan gebruikt worden met M8- en M10-bouten.
Specificaties
| EAN | 6153549045095 |
|---|---|
| Merk | TBS |
| Model | Busbar |
| Accuspanning | 24 | 12 | 48 |
| Doorsnede | 50 |
| Nominale stroom (Adc) | 600 |
| Verpakkingseenheid | Per stuk |
| Lengte | 190 |
| Breedte | 110 |
| Hoogte | 20 |
| Gewicht | 0.37 |
| aantal aansluitingen/aansluitpunten | 3 |
| beschermkap inbegrepen | Nee |
| Kleur | chroom |
| max. spanning (DC) | 60 |
| systeemspanning | 24 Vdc | 48 Vdc | 12 Vdc |
| Systeemspanning | 24 | 12 | 48 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 10 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: 0 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Volledige productomschrijving
Over de DCM Link Plate 2 x 4
Door de gemeenschappelijke aansluithoogtes is het mogelijk om efficiënter gebruik te maken van de beschikbare ruimte door meerdere DC Modular producten aan elkaar te koppelen met behulp van Link Plates. Om alle combinaties mogelijk te maken, bieden we slechts drie verschillende maten van Link Plates aan, die allemaal compatibel zijn met zowel M8- als M10-bouten. Voor extra gebruiksgemak hebben sommige Link Plates ook twee M4-schroeven als aansluitpunt voor kleinere kabels. Voor een nog bredere toepasbaarheid hebben we een adapterplaat die het mogelijk maakt om hoog- en laagvermogenkabels op dezelfde bout aan te sluiten. Deze adapterplaat biedt vier aansluitpunten voor kleinere kabels en kan gebruikt worden met M8- en M10-bouten.
Verbindingsplaat 2 x 4-weg
Deze verbindingsplaat koppelt losse DC Modular busbars en geïsoleerde klemmen elektrisch aan elkaar. Doordat alle producten uit de DC Modular reeks dezelfde aansluithoogte hebben, legt u er zonder pasmaatwerk een doorlopende verbinding mee. Deze uitvoering telt twee rijen van vier aansluitpunten en past op zowel M8- als M10-bouten.
Toepassingen
Een DC-verdeling groeit meestal mee met de installatie: eerst twee klemmen, later een busbar erbij, daarna een tweede rij. Met verbindingsplaten bouwt u dat op zonder losse doorverbindingskabels, in een rasteropzet die de beschikbare kastruimte optimaal benut. Uitbreiden betekent dan bijplaatsen, niet opnieuw beginnen.
- Schakelkasten waarin meerdere DC Modular producten naast elkaar staan
- Uitbreiding van een bestaande verdeling met extra aansluitpunten
- Jachten, beroepsvaart en werkmaterieel
- Off-grid en ESS-installaties met een groeiende DC-verdeling
Rasteropzet
De DC Modular producten hebben op een raster afgestemde basisafmetingen. Daardoor sluiten ze strak op elkaar aan en benut u de kastruimte efficiënt. De verbindingsplaten zijn er in drie maten, die alle op M8 en M10 passen.
Montagevolgorde
Plaats de verbindingsplaat direct op de bout, dan de kabelschoenen, dan de vlakke ring, de veerring en de moer. Plaats nooit een ring tussen busbar en verbindingsplaat of tussen kabelschoen en verbindingsplaat: dat vergroot de overgangsweerstand en daarmee de warmteontwikkeling. Aanhaalmoment 13 N·m voor M8 en 22 N·m voor M10.
Documentatie
De installatiehandleiding van de DC Modular reeks beschrijft de montagevolgorde, de aanhaalmomenten en de boormal. Zie onze eigen productpagina voor het document.
Contact
Wilt u weten welke maat verbindingsplaat bij uw opstelling past? Stuur ons de samenstelling door, dan rekenen wij het voor u uit. Neem contact met ons op.
Specificaties
| Toepassing | Doorverbinden van DC Modular busbars en klemmen |
|---|---|
| Uitvoering | 2 x 4-weg |
| Geschikte bouten | M8 en M10 |
| Afmetingen | 190 x 110 x 20 mm |
| Aanhaalmoment | 13 N·m bij M8, 22 N·m bij M10 |
