Over de Busbar to connect 6 CIP100200100

Victron busbar voor 6 modulaire MEGA-zekeringhouders

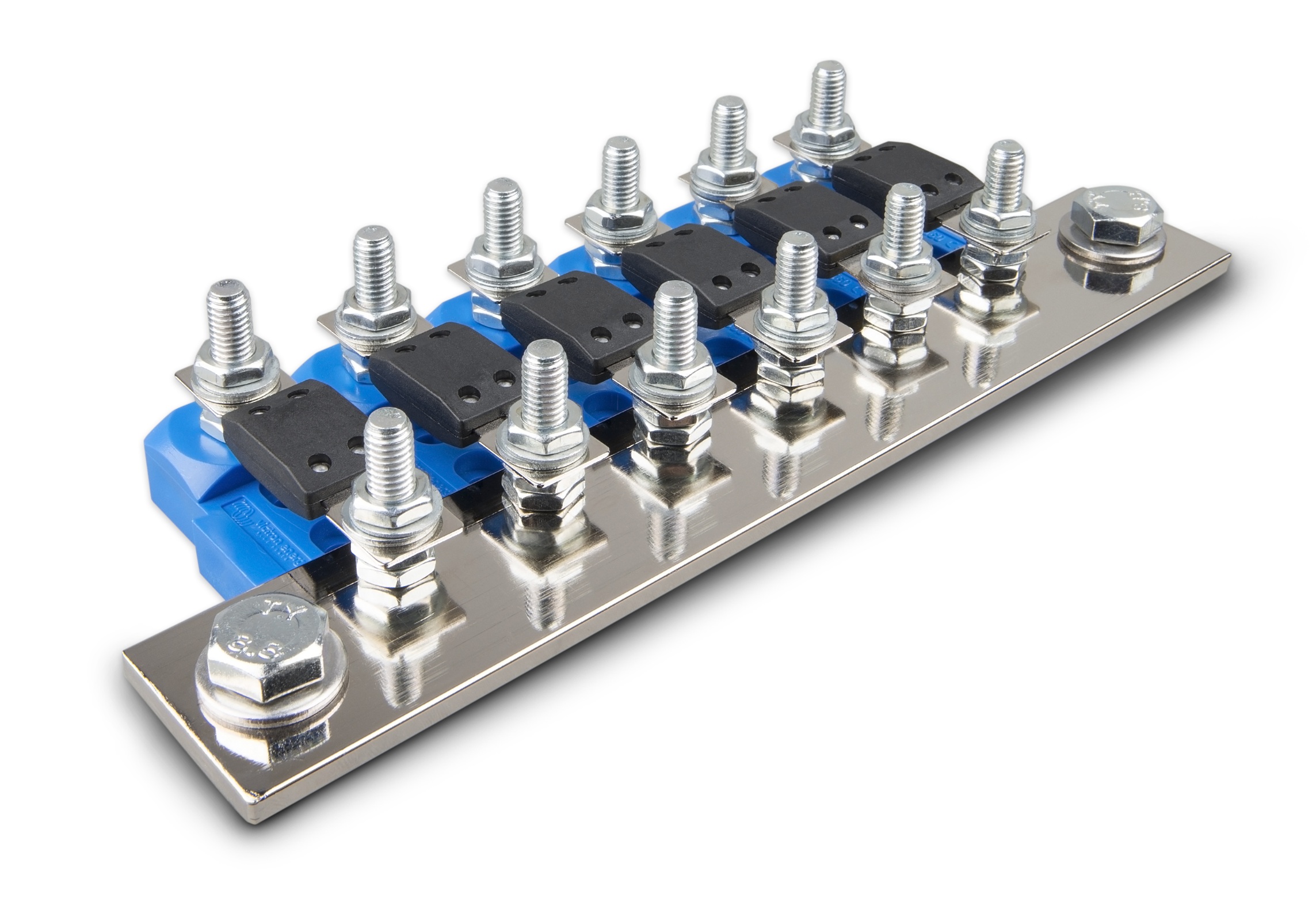

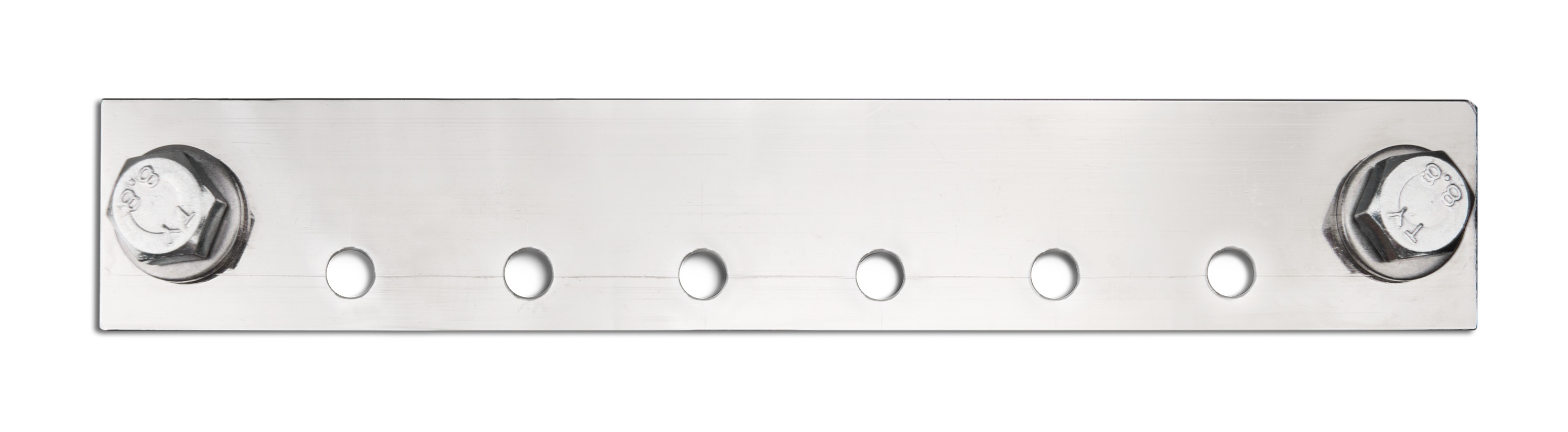

Deze koperen rail van Victron Energy koppelt zes modulaire MEGA-zekeringhouders (CIP100200100) tot één blok. De rail heeft twee M10-ingangen en is geschikt voor een ingangsstroom tot 1500 A. De zekeringhouders zelf en de MEGA-zekeringen worden niet meegeleverd.

Toepassingen

Bij het parallel schakelen van meerdere zware Multi's of Quattro's moet elke omvormer zijn eigen zekering krijgen — en moet die zekering gevoed worden zonder dat de bekabeling ontspoort. Victron beveelt deze uitvoering daar specifiek voor aan: zes gezekerde posities, twee ingangen en 1500 A ingangsstroom in één compact blok.

• Parallelle opstellingen van MultiPlus- en Quattro-omvormer/laders


• ESS- en off-grid installaties met een zware DC-verdeling


• Beroepsvaart en grote jachten


• Industriële DC-verdeelkasten met meerdere gezekerde kringen

Modulair via zwaluwstaart

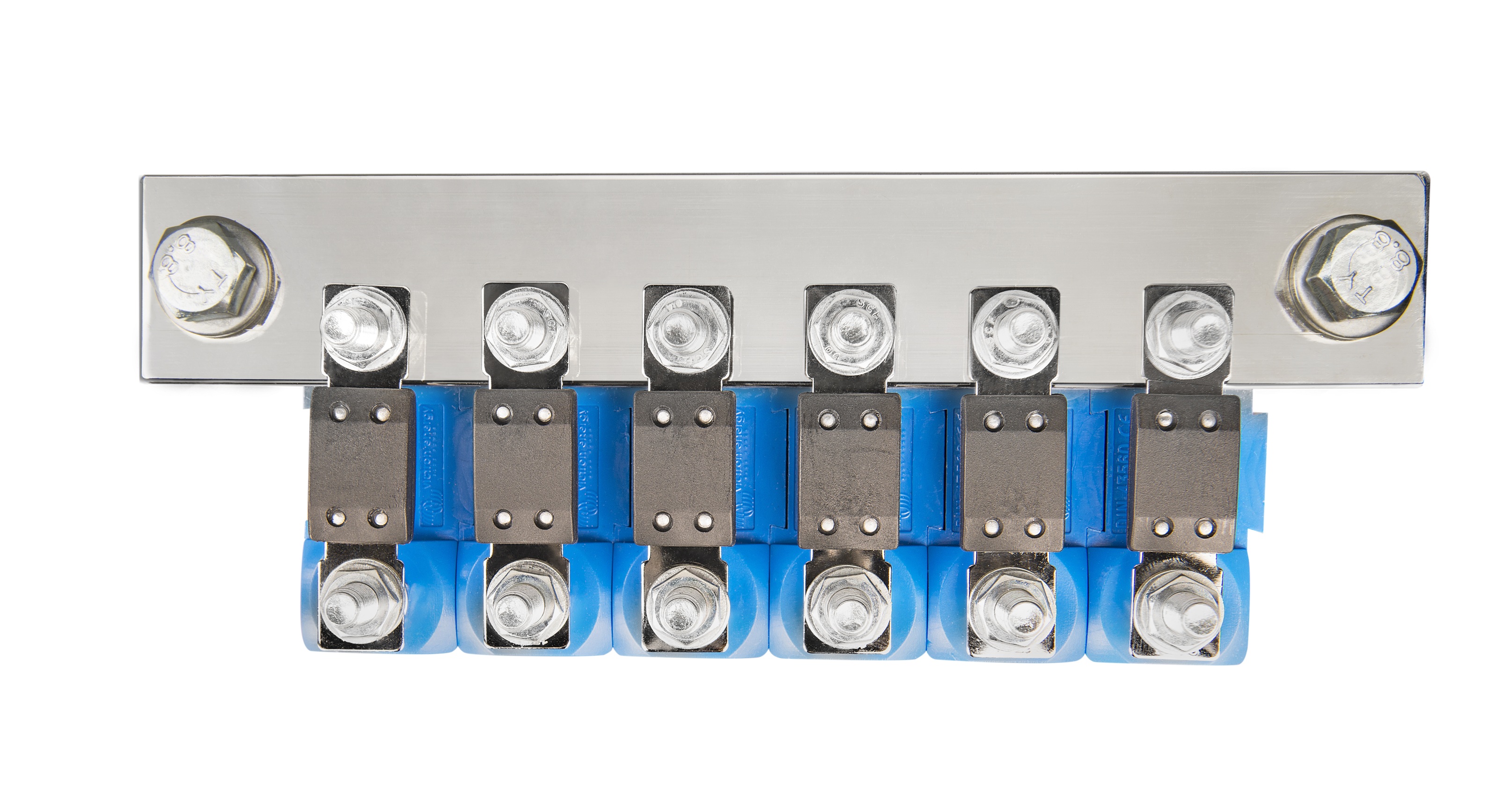

De modulaire MEGA-zekeringhouders zijn voorzien van een zwaluwstaartverbinding, waarmee ze onderling in elkaar klikken. Deze rail legt daar de elektrische verbinding overheen, zodat het samengestelde blok mechanisch én elektrisch één geheel vormt.

Twee ingangen

Waar de 5-positie-uitvoering één M10-ingang van 500 A heeft, werkt deze uitvoering met twee M10-ingangen samen goed voor 1500 A. Dat maakt het mogelijk de voeding te verdelen over twee kabels en houdt de kabeldoorsnede per kabel hanteerbaar.

Uitvoering

• Zes posities


• Twee M10-ingangen


• Ingangsstroom tot 1500 A


• Koper 40 x 5 mm

Documentatie

• Datasheet modulaire MEGA-zekeringhouder en high current busbar (EN, PDF)


• Verklaring van overeenstemming – busbars (PDF)


• ISO 9001-certificaat Victron Energy (PDF)


• Overzicht DC-verdeelsystemen en zekeringen (EN)

Victron Energy publiceert voor dit artikel geen handleiding, geen maatvoeringstekening en geen Nederlandstalige documentatie; de datasheet en de certificaten zijn Engelstalig.

Contact

Werkt u aan een parallelle opstelling van omvormer/laders en wilt u de zekeringen en kabeldoorsneden goed dimensioneren? Onze specialisten rekenen het graag met u door. Neem contact met ons op.
