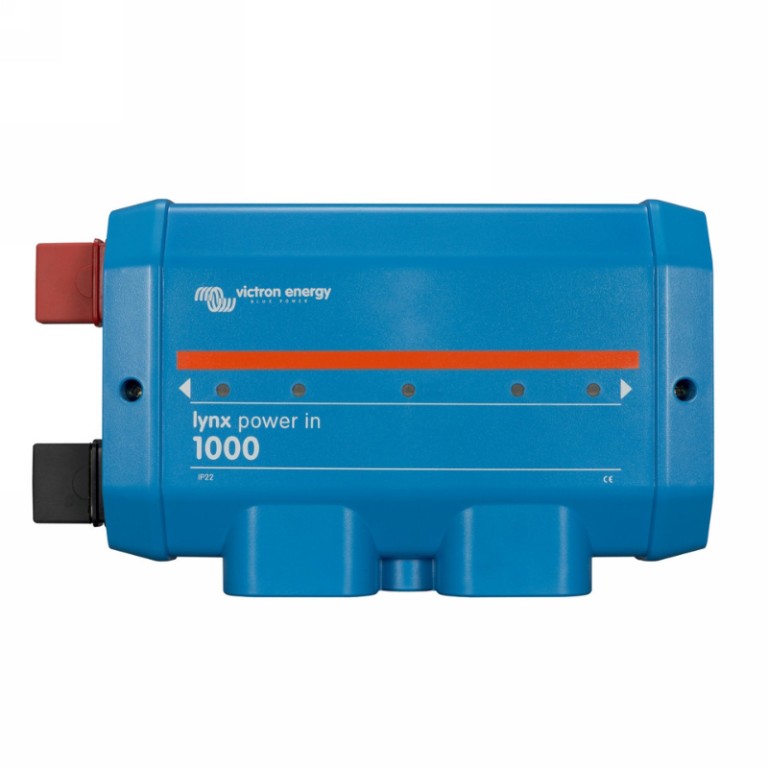

Victron Lynx Power In M10
Modulaire DC-verzamelrail voor het Lynx-verdeelsysteem, plus- en minrail met elk vier M8-aansluitingen voor accu's, laders of verbruikers, aardaansluiting, M10-koppelbouten, 1000 A continu, 9-60 VDC, vertind koper, IP22, zonder interne zekeringen.
Specificaties
| EAN | 8719076057581 |
|---|---|
| Merk | Victron |
| Model | Lynx |
| Accuspanning | 24 | 12 | 48 |
| Nominale stroom (Adc) | 1000 |
| IP-classificatie | 22 |
| Verpakkingseenheid | Per stuk |
| Lengte | 290 |
| Breedte | 170 |
| Hoogte | 170 |
| Gewicht | 2.15 |
| aantal aansluitingen/aansluitpunten | 4 |
| beschermkap inbegrepen | Ja |
| Kleur | blauw |
| systeemspanning | 24 Vdc | 48 Vdc | 12 Vdc |
| Systeemspanning | 24 | 12 | 48 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: >100 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >1000 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Volledige productomschrijving
Over de Victron Lynx Power In M10
Modulaire DC-verzamelrail voor het Lynx-verdeelsysteem, plus- en minrail met elk vier M8-aansluitingen voor accu's, laders of verbruikers, aardaansluiting, M10-koppelbouten, 1000 A continu, 9-60 VDC, vertind koper, IP22, zonder interne zekeringen.
Toepassingen
Geschikt voor grote 12, 24 en 48 V accubanken in jachten, campers, bedrijfsvoertuigen en energieopslag. Vervangt losse busbars door een overzichtelijke, uitbreidbare rail en koppelt rechtstreeks aan Lynx Distributor, Lynx Shunt VE.Can en Lynx Smart BMS met M10-rails.
Modulaire DC-verzamelrail
De behuizing bevat een positieve en een negatieve verdeelrail van vertind koper (8 x 30 mm). Elke rail heeft vier M8-aansluitingen voor accu's, laders of verbruikers, plus een aardaansluiting op de minrail. Meerdere modules kunnen achter elkaar worden gekoppeld tot één doorlopende rail met meer aansluitpunten.
1000 A continu bij 9 tot 60 VDC
- Nominale stroom 1000 A continu, gelijk aan alle andere Lynx-modules
- 12 kW bij 12 V, 24 kW bij 24 V en 48 kW bij 48 V systeemspanning
- Bij combinatie van meerdere Lynx-modules geldt de laagste stroomwaarde in de reeks
M10-uitvoering: waar zit het verschil
M10 slaat uitsluitend op de koppelbouten tussen de Lynx-modules onderling. De aansluitingen voor kabels en zekeringen zijn bij beide uitvoeringen M8. M10-modules kunnen niet direct op M8-modules worden gekoppeld en omgekeerd.
Afzekering
Deze module bevat geen zekeringen en geen zekeringhouders. Alle aangesloten accu's, laders en verbruikers moeten extern worden afgezekerd. De som van alle zekeringwaarden mag de stroomwaarde van de laagst belastbare Lynx-module niet overschrijden. Wilt u gezekerde aansluitingen in de rail zelf, kies dan een Lynx Distributor of Lynx Class-T Power In.
Installatie
- Front met twee schroeven te openen; rode afdekhoes op plus, zwarte op min
- Kabelschoenen M8, met sluitring, veerring en moer in de juiste volgorde
- Aanhaalmoment M10-koppelbouten 33 Nm (17 Nm bij serienummers vóór HQ2340XXXX), M8-moeren 14 Nm
- Kabelscheiders opklapbaar of uitneembaar; verwijder de scheidingspen bij een kabeldiameter boven 10 mm
- Montage in elke oriëntatie via 5 mm bevestigingsgaten; meegeleverde stickers voor omgekeerde montage

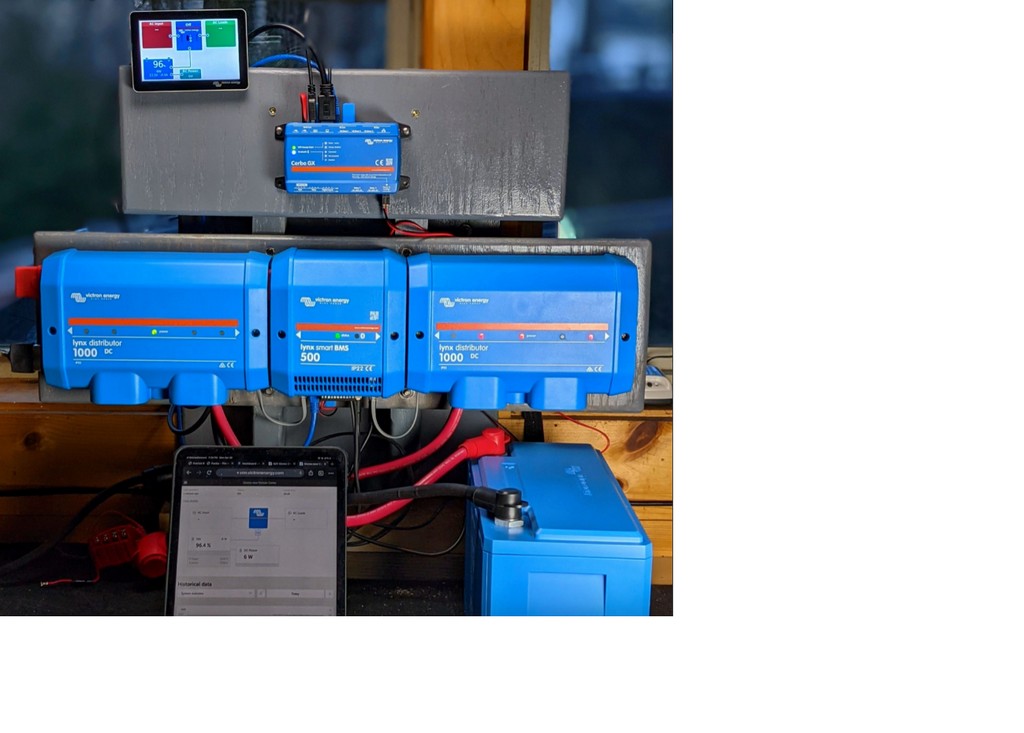

Onderdeel van het Lynx-verdeelsysteem
Het Lynx-verdeelsysteem is een modulair railsysteem voor DC-aansluitingen, verdeling, afzekering, accubewaking en lithium battery management. Deze module is de ongezekerde bouwsteen daarin en kan ook zelfstandig worden ingezet wanneer accubewaking of accubeheer niet nodig is. Bij gebruik samen met een Lynx Shunt VE.Can of Lynx Smart BMS sluit u de accubank altijd links aan en het DC-systeem rechts, zodat de laadtoestand correct wordt berekend.
Documentatie
- Handleiding Lynx Power In M8 en M10 (NL, PDF)
- Handleiding Lynx Power In M8 en M10 (EN, PDF)
- Online handleiding Lynx Power In M8 en M10 (EN, HTML5)
- Maatvoering Lynx Power In (M10) (PDF)
- 3D-maatvoering Lynx Power In (M10) (PDF)
- 3D-model Lynx Power In (M10) (STEP)
- CE-verklaring Lynx DC distribution (PDF)
- ISO 9001-certificaat Victron Energy (PDF)
- Wiring Unlimited, boek over bekabeling en afzekering (EN, PDF)
Contact
Twijfelt u over de opbouw van uw Lynx-verdeelsysteem, de keuze tussen M8 en M10 of de externe afzekering? Onze specialisten rekenen uw configuratie graag met u door en denken mee over de complete DC-installatie. Neem contact met ons op.
Specificaties
| Spanningsbereik | 9 - 60 VDC |
| Nominale stroom | 1000 A continu |
| Koppeling tussen modules | M10 |
| Kabel- en zekeringaansluitingen | M8 |
| Aansluitingen | 4 per rail, plus aardaansluiting |
| Interne zekeringen | Geen, externe afzekering vereist |
| Materiaal verdeelrail | Vertind koper |
| Afmeting verdeelrail (h x b) | 8 x 30 mm |
| Aanhaalmoment M10 | 33 Nm (17 Nm bij serienummer vóór HQ2340XXXX) |
| Aanhaalmoment M8 | 14 Nm |
| Materiaal behuizing | ABS |
| Afmetingen (h x b x d) | 290 x 170 x 80 mm |
| Gewicht | 2,1 kg |
| Beschermingsgraad | IP22 |
| Bedrijfstemperatuur | -40 °C tot +60 °C |
| Opslagtemperatuur | -40 °C tot +60 °C |
| Luchtvochtigheid | Max. 95%, niet condenserend |
| Garantie | 5 jaar |
