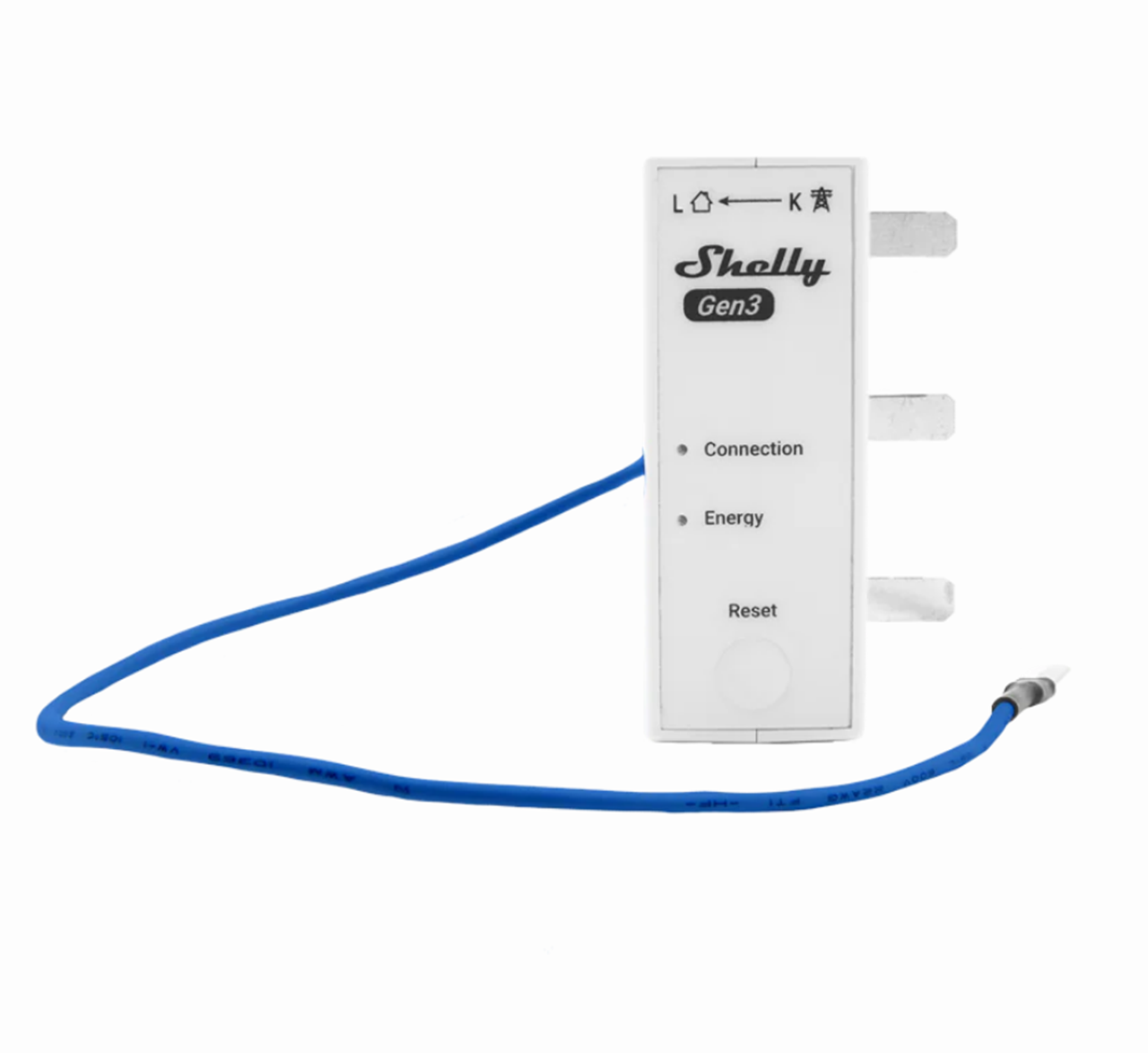

Wat is de Shelly 3EM-63T Gen3 (Flat Terminal Model)?

De Shelly 3EM-63T Gen3 is een compacte energiemeter met platte aansluitklemmen (flat terminals) die is ontworpen
om een driefase-installatie of drie losse enkelfase circuits te meten. De meter ondersteunt 4-kwadrantenmeting en is Zonnesysteem (PV) ready, wat hem geschikt maakt voor situaties waarin zowel verbruik als (zonne-)opwek relevant is. Bij het "flat terminal" (T) model zijn de aansluitpunten van de energiemeter plat en compact uitgevoerd. Dit ontwerp is ideaal voor toepassingen waar de ruimte beperkt is, zoals in een overvolle meterkast. Het Flat Terminal Model van de Shelly 3EM-63T wordt gebruikt om de meter eenvoudig boven of onder een DIN-railautomaat te kunnen monteren zonder dat kabels te veel ruimte innemen.

Welke waarden meet je (realtime)?

De Shelly 3EM-63 Gen3 (waaronder de 63T-variant) registreerd in realtime per fase o.a. spanning, stroom, actief en schijnbaar vermogen en de bijbehorende energie-waarden, plus power factor. Daarmee kun je energiestromen en belastinggedrag per fase goed analyseren.

Datalogging & tijdstempels

• Lokale opslag: data wordt opgeslagen in Non-volatile memory en is op te vragen tot 7 dagen met 1-minuut interval.


• Real-time klok: tijdstempels blijven correct, ook bij verlies van SNTP/verbinding.

Connectiviteit & integraties (lokaal of cloud)

De meter kan standalone in een lokaal Wi-Fi netwerk werken, of via cloud/home-automation services communiceren via MQTT, HTTP en WebSocket. Daarbij wordt vermeld dat alle inbound connections TLS ondersteunen. Daarnaast is er een embedded web interface voor monitoring, configuratie en bediening.

Installatie: compact en ruimtebesparend

De installatie omschreven is ruimtebesparend door montage boven of onder een DIN-rail gemonteerde automaat. Voor de 63T-variantzijn de afmetingen 31×54×42 mm (zonder draad) en is het gewicht 52 g (incl. draad).

Extra functies voor installateurs

• Fasevolgorde-foutdetectie met detectie werking op basis van nuldoorgang.


• No load threshold: drempelwaarde voor nullast is 30 VA per kanaal. Daaronder wordt vermogen getoond, maar geen energie opgeteld (met melding in webinterface/app).


• Optische pulsindicatie middels LED indicatie voor visuele feedback.


• Nauwkeurigheidsklasse B volgens IEC 62053-21.

Top Systems artikel: MON000001113 • EAN 3800235261941
