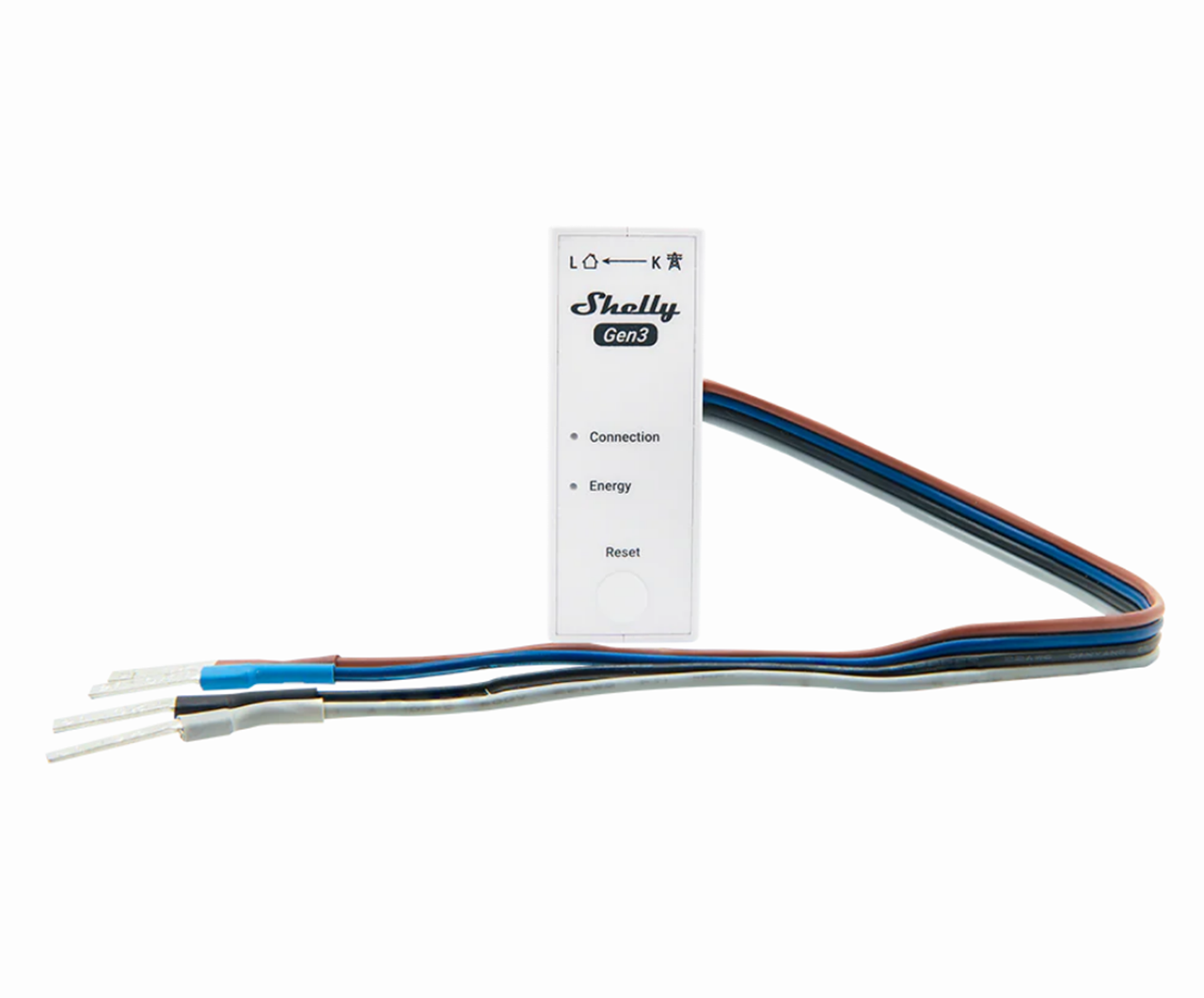

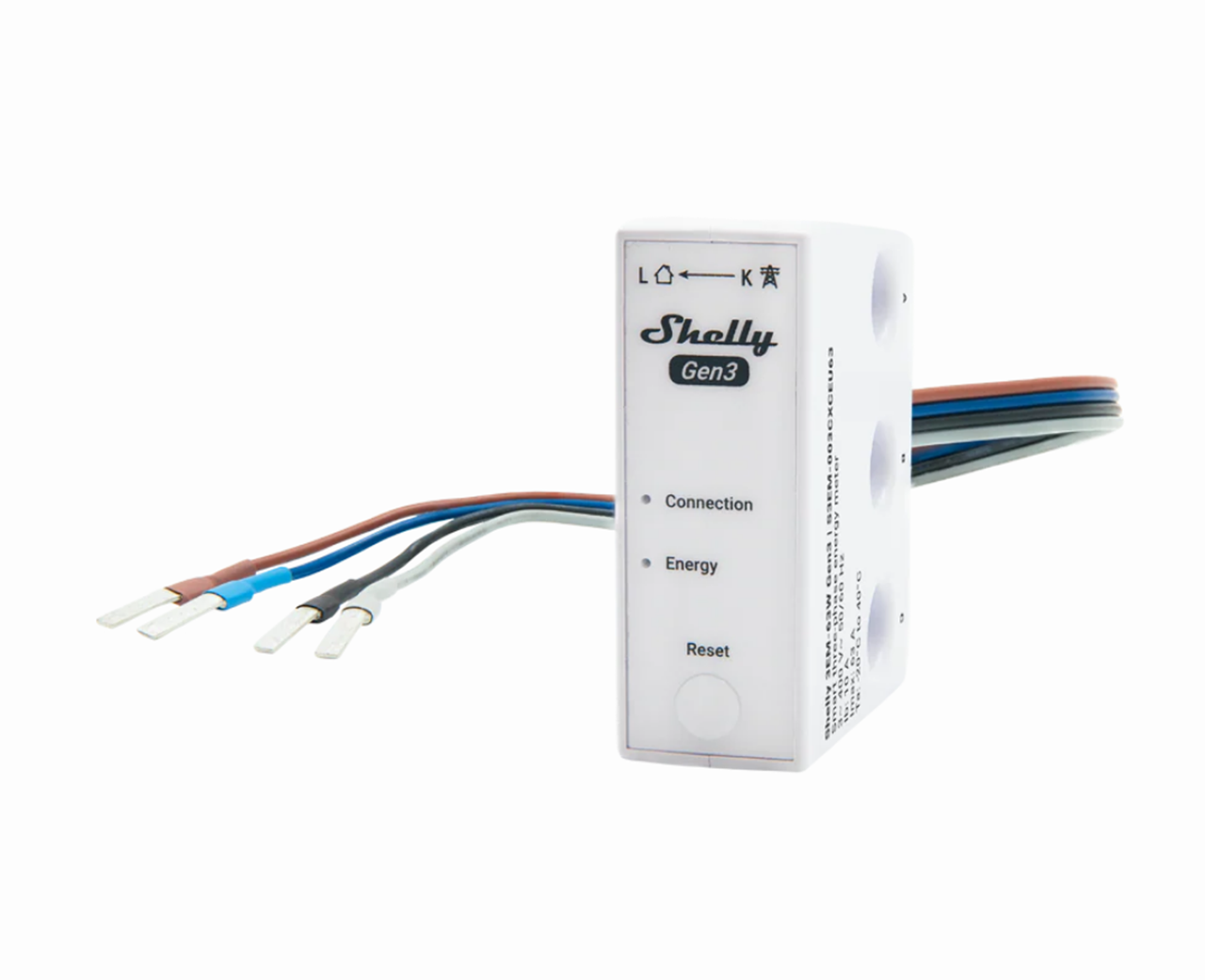

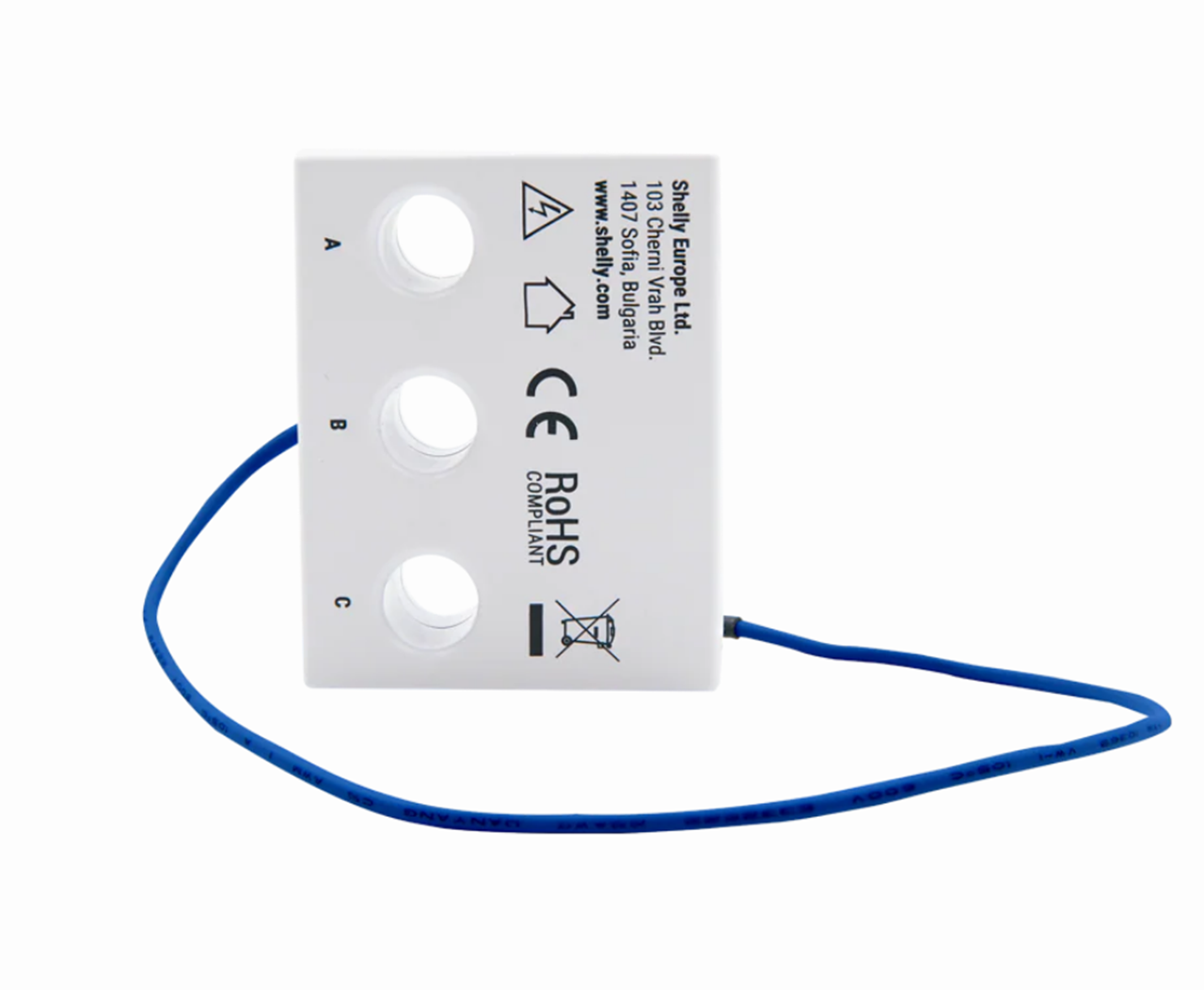

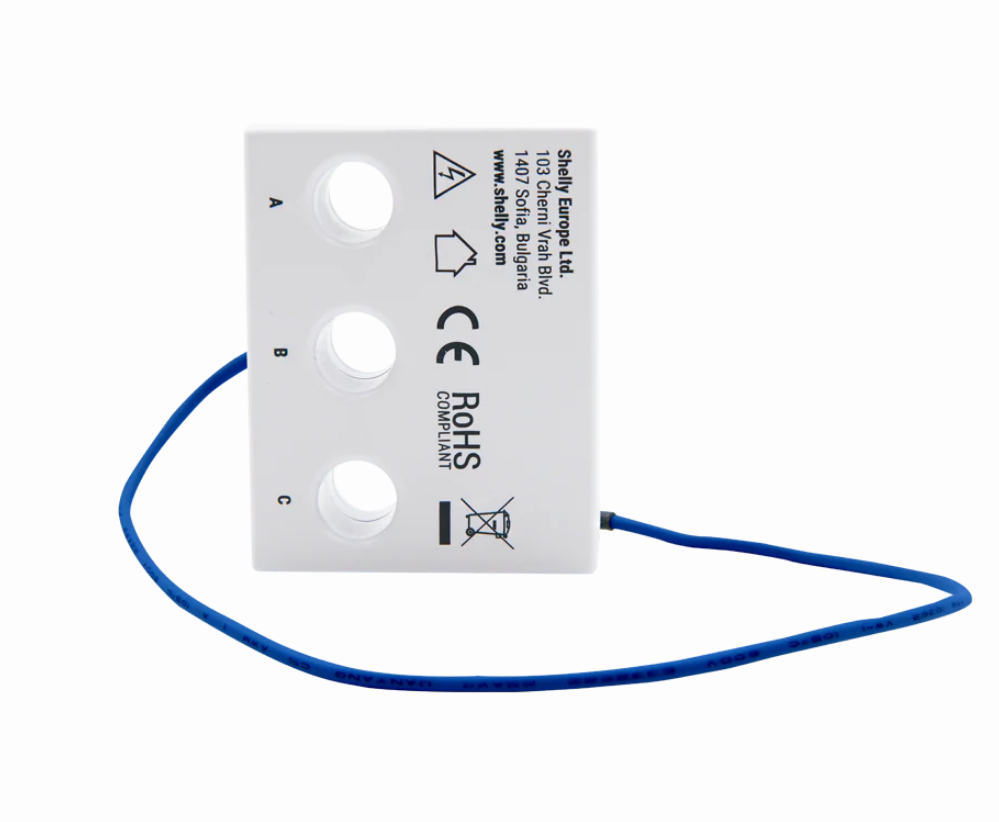

Wat is de Shelly 3EM-63W Gen3 (Wire Model)?

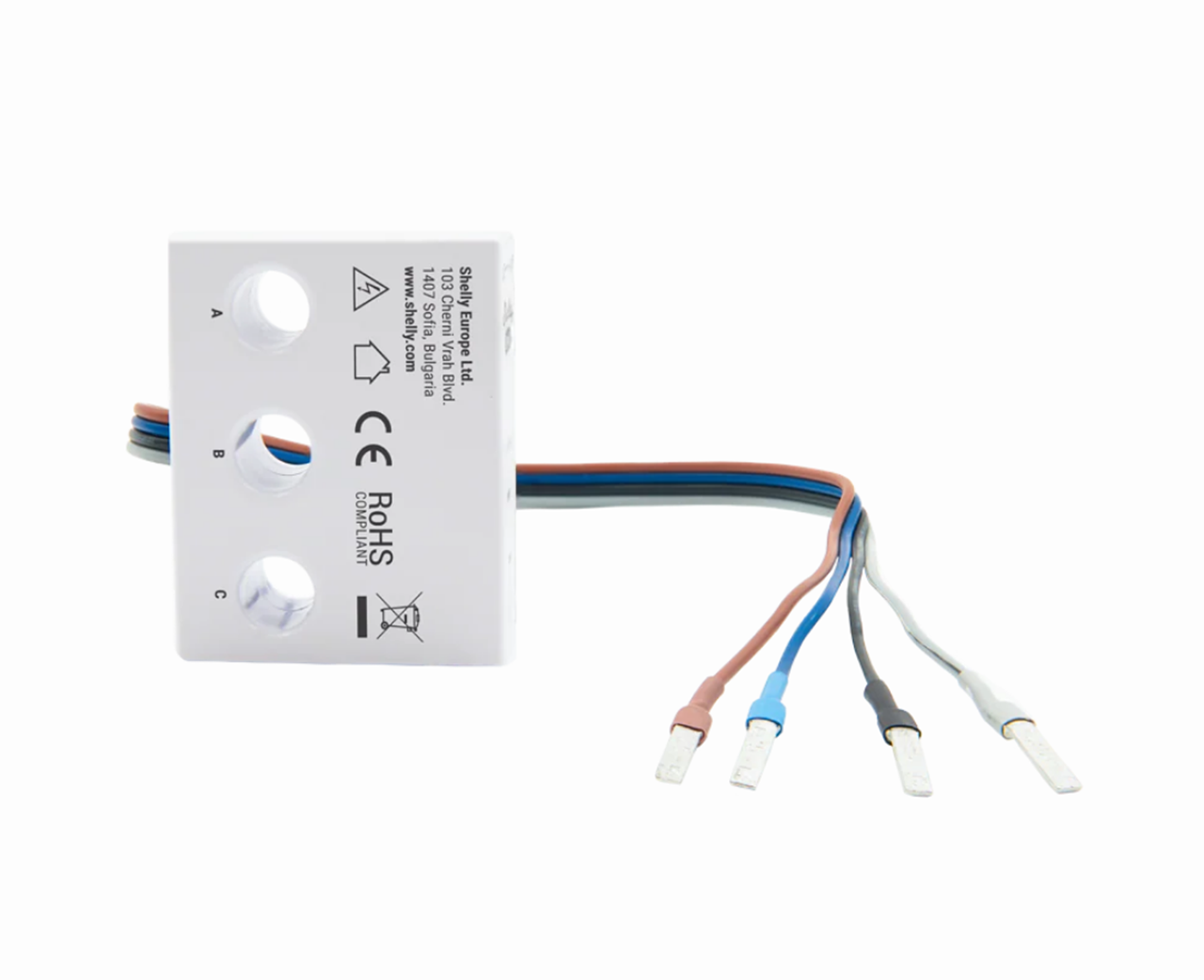

De Shelly 3EM-63W Gen3 is een compacte energiemeter met flexibele aansluitdraden (wire model) die is ontworpen om een driefase-installatie of drie losse enkelfase circuits te meten. De meter ondersteunt 4-kwadrantenmeting en is Zonnesysteem (PV) ready, wat hem geschikt maakt voor situaties waarin zowel verbruik als (zonne-)opwek relevant is. Bij het "wire model" (W) model zijn de aansluitpunten van de energiemeter uitgevoerd met flexibele draden. Dit ontwerp is ideaal voor integratie toepassingen in bestaande groepenkasten, vooral als de positie van automaten lastig is.
Het Wirel Model van de Shelly 3EM-63T wordt gebruikt om de meter eenvoudig in een groepenkast met voldoende ruimte te kunnen monteren en is dus specifiek ontworpen voor installatiegemak door middel van flexibele bekabeling.

Welke waarden meet je (realtime)?

De Shelly 3EM-63 Gen3 (waaronder de 63W-variant) registreerd in realtime per fase o.a. spanning, stroom, actief en schijnbaar vermogen en de bijbehorende energie-waarden, plus power factor. Daarmee kun je energiestromen en belastinggedrag per fase goed analyseren.

Datalogging & tijdstempels

• Lokale opslag: data wordt opgeslagen in Non-volatile memory en is op te vragen tot 7 dagen met 1-minuut interval.


• Real-time klok: tijdstempels blijven correct, ook bij verlies van SNTP/verbinding.

Connectiviteit & integraties (lokaal of cloud)

De meter kan standalone in een lokaal Wi-Fi netwerk werken, of via cloud/home-automation services communiceren via MQTT, HTTP en WebSocket. Daarbij wordt vermeld dat alle inbound connections TLS ondersteunen. Daarnaast is er een embedded web interface voor monitoring, configuratie en bediening.

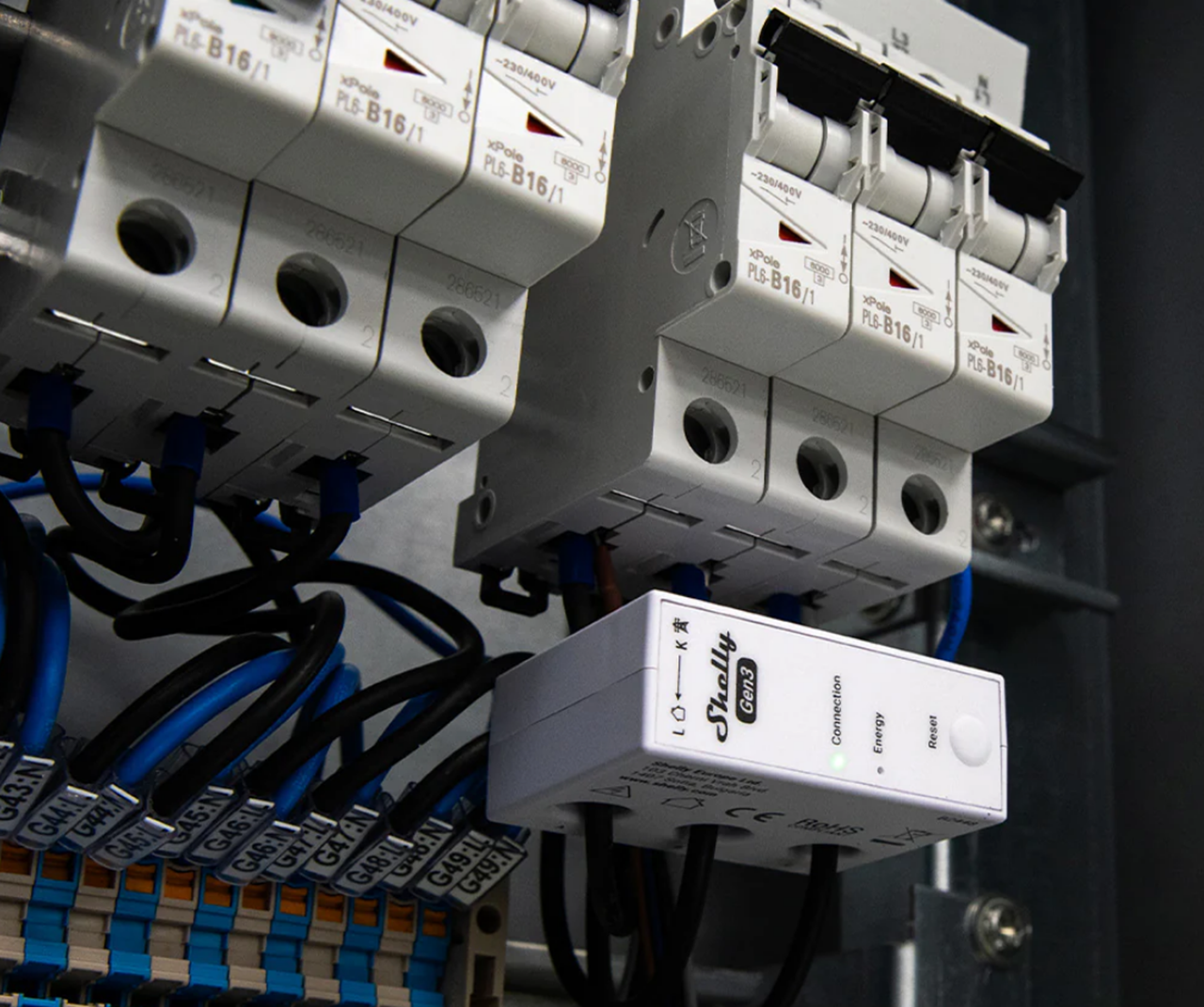

Installatie: installatiegemak en flexibel

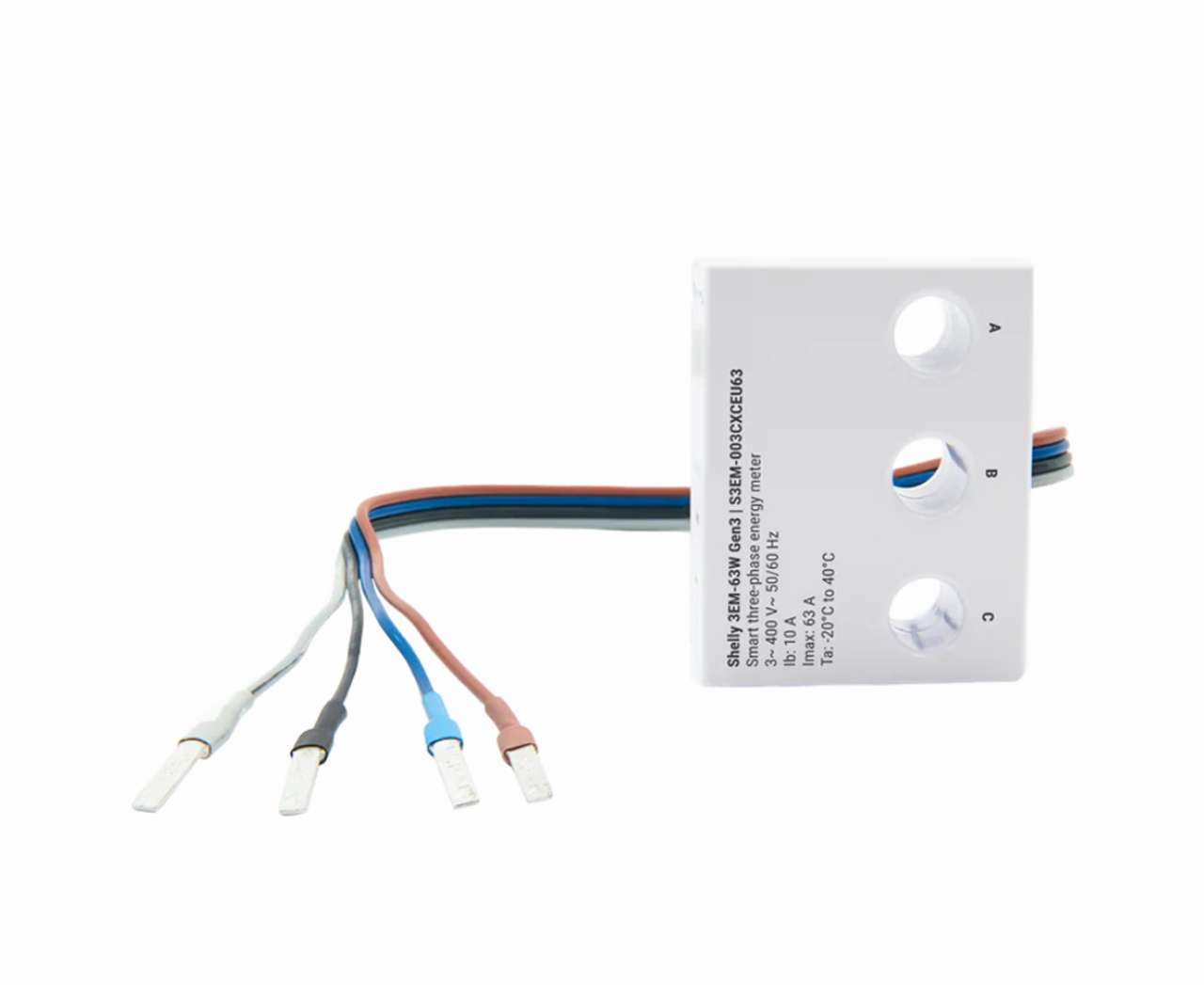

De installatie is gemakkelijk en flexibel door montage rond de automaat met flexibele bekabeling. Voor de 63W-variantzijn de afmetingen 21×54×42 mm (zonder draad) en is het gewicht 58 g (incl. draden) en een draaddlengte van 260 mm (incl. terminal).

Extra functies voor installateurs

• Fasevolgorde-foutdetectie met detectie werking op basis van nuldoorgang.


• No load threshold: drempelwaarde voor nullast is 30 VA per kanaal. Daaronder wordt vermogen getoond, maar geen energie opgeteld (met melding in webinterface/app).


• Optische pulsindicatie middels LED indicatie voor visuele feedback.


• Nauwkeurigheidsklasse B volgens IEC 62053-21.

Top Systems artikel: MON000001114 • EAN 3800235261958
