Overzicht

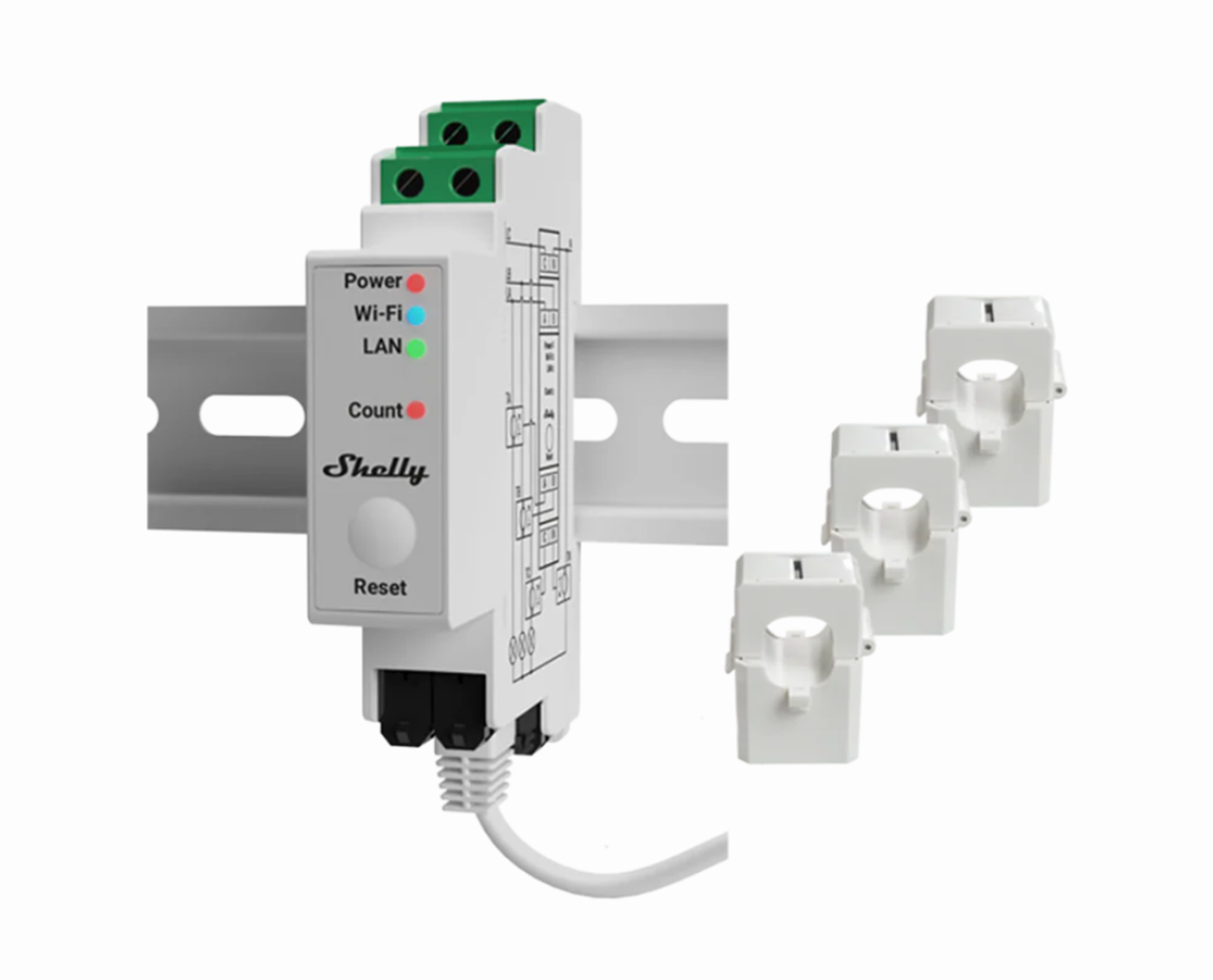

Shelly Pro 3EM 120A is een next-generation DIN-rail 3-fase energiemeter voor professionele integraties. Het apparaat kan zelfstandig werken in een lokaal LAN en/of Wi-Fi netwerk en kan ook via automatiseringsdiensten communiceren met MQTT, HTTP en WebSocket. Alle inkomende verbindingen zijn TLS ondersteund.

Wat meet je (realtime) met Shelly Pro 3EM?

De Pro 3EM rapporteert geaccumuleerde energie en realtime per fase spanning, stroom, actief vermogen en schijnbaar vermogen. Deze productvariant 120A kan 120 A per fase meten. De set bevat 3× 120A CT meetspoelen.

Vierkwadrantenmeting & PV-geschikt

Deze energiemeter heeft vierkwadrantenmeting met meerdere aansluitmogelijkheden De Pro 3EM is PV-geschikt. Fasenvolgordefout-detectie is optioneel.

Datalogging: 60 dagen lokaal (1 minuut)

Meetdata wordt opgeslagen in niet-vluchtig geheugen en kan worden teruggehaald over een periode van maximaal 60 dagen met 1-minuut intervallen. De ingebouwde real-time klok behoudt correcte tijdstempels bij verlies van SNTP verbinding.

Installatie & meetprincipe (CT-meting)

• Stroomtransformatoren (CT): contactloze meting voor eenvoudige installatie.


• Kanaal-kalibratie: hiervoor is minimaal 500 W belasting per kanaal nodig.


• Nulbelastingsdrempel: als de totale belasting onder 30 VA per kanaal zakt, wordt het vermogensniveau wel getoond, maar wordt er geen energie opgeteld en verschijnt er een melding in webinterface/app.

Schakelen van contactors (belangrijk om te weten)

De Shelly Pro 3EM heeft geen ingebouwd relais. Voor contactor-sturing is een 3EM Switch Add-on beschikbaar die aan de Pro 3EM kan worden gekoppeld.

Integratie voor Smart Building / Industrie

De Shelly Pro 3EM biedt ondersteuning voor Modbus voor onder andere spanning, stroom, vermogen en energie-waarden.

Top Systems productdata

In het Top Systems assortiment staat dit product als Shelly Pro 3EM energiemeter 120A met artikel MON000001117 en EAN 3800235268100.

Top Systems artikel: MON000001117 • EAN 3800235268100
