Shelly Plus Add-on Universele sensorinterface module

Over de Shelly Plus sensorinterface Add-On

Shelly Plus Add-on: galvanisch gescheiden sensorinterface voor Shelly Plus, Gen3 en Gen4 apparaten. Tot 5× DS18B20 of 1× DHT22 sensor. Analoge en digitale ingang. Compatibel met Arduino-sensoren. Geen eigen voeding nodig.

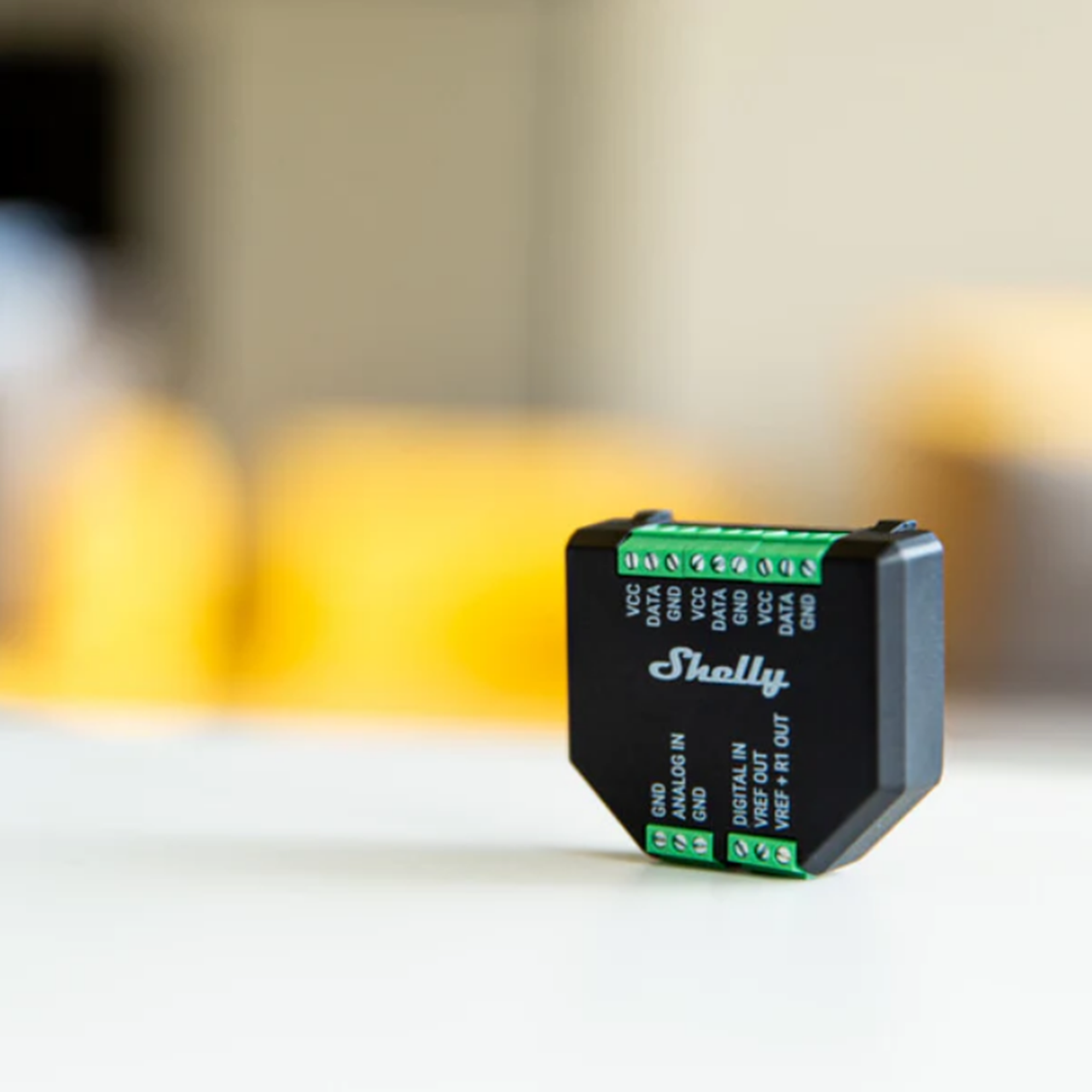

Shelly Plus Add-on: universele sensorinterface voor temperatuur, vochtigheid en automatisering

De Shelly Plus Add-on is een galvanisch gescheiden sensorinterfacemodule die de mogelijkheden van je Shelly-apparaat uitbreidt met temperatuurmeting, vochtigheidsmeting en sensorgestuurde automatiseringen. Sluit tot vijf DS18B20-temperatuursensoren of één DHT22-temperatuur-en-vochtigheidssensor aan via de 1-Wire-aansluitingen, of gebruik de analoge en digitale ingang voor een breed scala aan sensoren – waaronder de meeste Arduino-compatibele sensoren.

De module wordt gevoed door het Shelly-hostapparaat (3,3 V DC) en vereist geen eigen voeding of netwerkverbinding. Alle sensorgegevens worden verwerkt door het hostapparaat en zijn beschikbaar in de Shelly Smart Control-app, via de webinterface en in domoticaplatformen.

Compatibele apparaten

De Shelly Plus Add-on is compatibel met de volgende Shelly-apparaten:

• Shelly Plus-serie: Plus 1, Plus 1PM, Plus 2PM, Plus i4, Plus i4DC, Plus 0-10V Dimmer PM, Plus RGBW PM
• Shelly Gen3-serie: 1 Gen3, 1PM Gen3, 2PM Gen3, Shutter, i4 Gen3, DALI Dimmer Gen3, Dimmer 0/1-10V PM Gen3, EM Gen3
• Shelly Gen4-serie: 1 Gen4, 1PM Gen4, 2PM Gen4

Ondersteunde sensoren

De module ondersteunt een breed scala aan sensoren via de 1-Wire-, analoge en digitale aansluitingen:

• DS18B20: tot 5 digitale temperatuursensoren (1-Wire)
• DHT22: 1 temperatuur-en-vochtigheidssensor (niet combineerbaar met DS18B20)
• NTC-weerstanden: 10 kO nominaal, ß=4000 K
• Fotoweerstanden (LDR): voor lichtgestuurde automatiseringen
• PIR-sensoren: bewegingsdetectie
• Bodemvochtsensoren: voor irrigatieautomatisering
• Ultrasone nabijheidssensoren: afstandsmeting
• Capacitieve vloeistofniveausensoren: vloeistofniveaudetectie
• Geluidsdetectoren: geluidsgestuurde automatisering
• Overige analoge sensoren: alle sensoren met 0–10 V uitgangsspanning

Elektrische interfaces

De Shelly Plus Add-on beschikt over de volgende aansluitingen:

• Ingangen: 1 analoge ingang (ANALOG IN) en 1 digitale ingang (DIGITAL IN)
• Uitgangen: 1 referentiespanningsuitgang (VREF OUT, 10 V DC) en 1 referentiespanning via pull-upweerstand (VREF+R1 OUT, 10 kO)

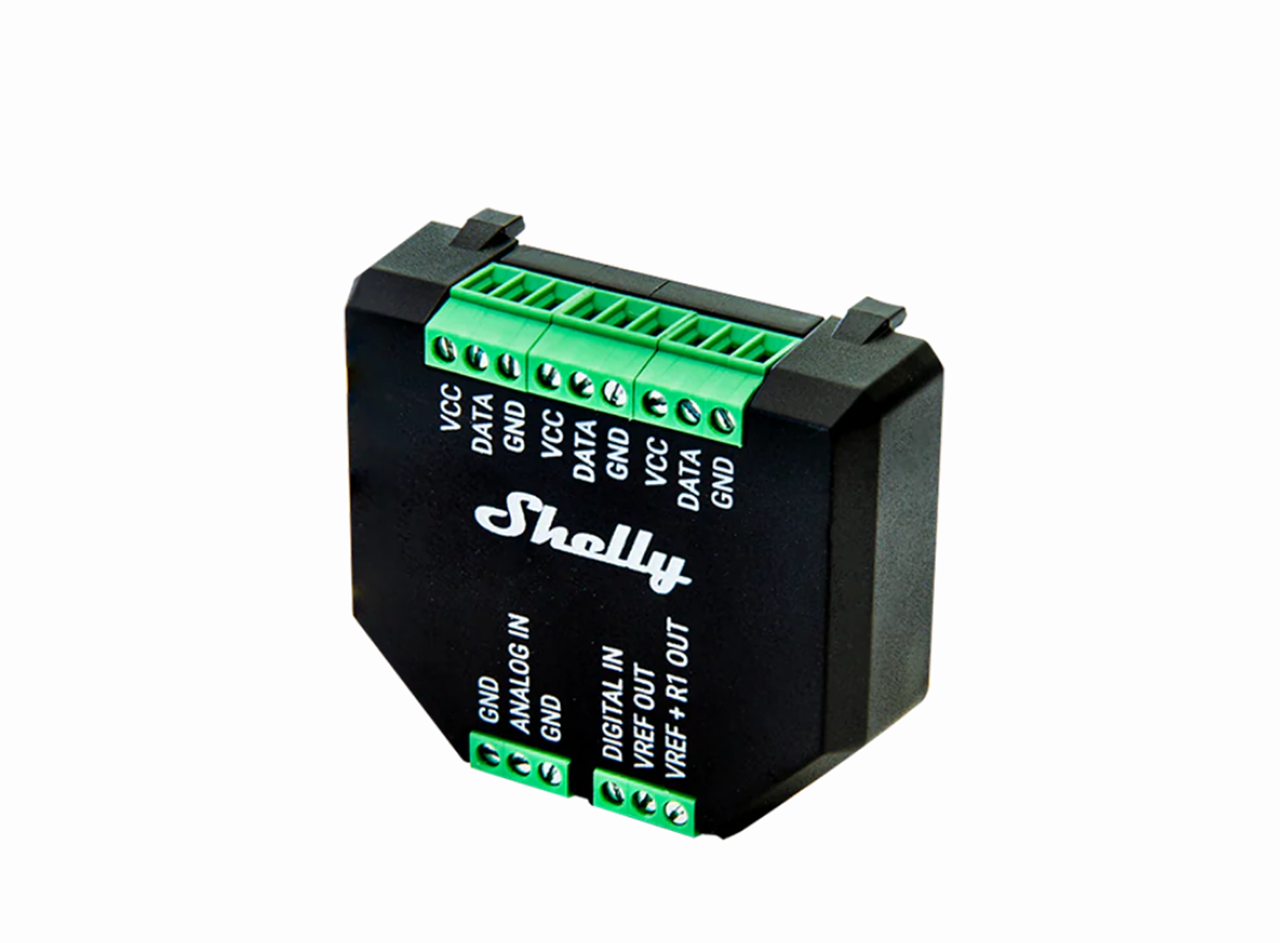

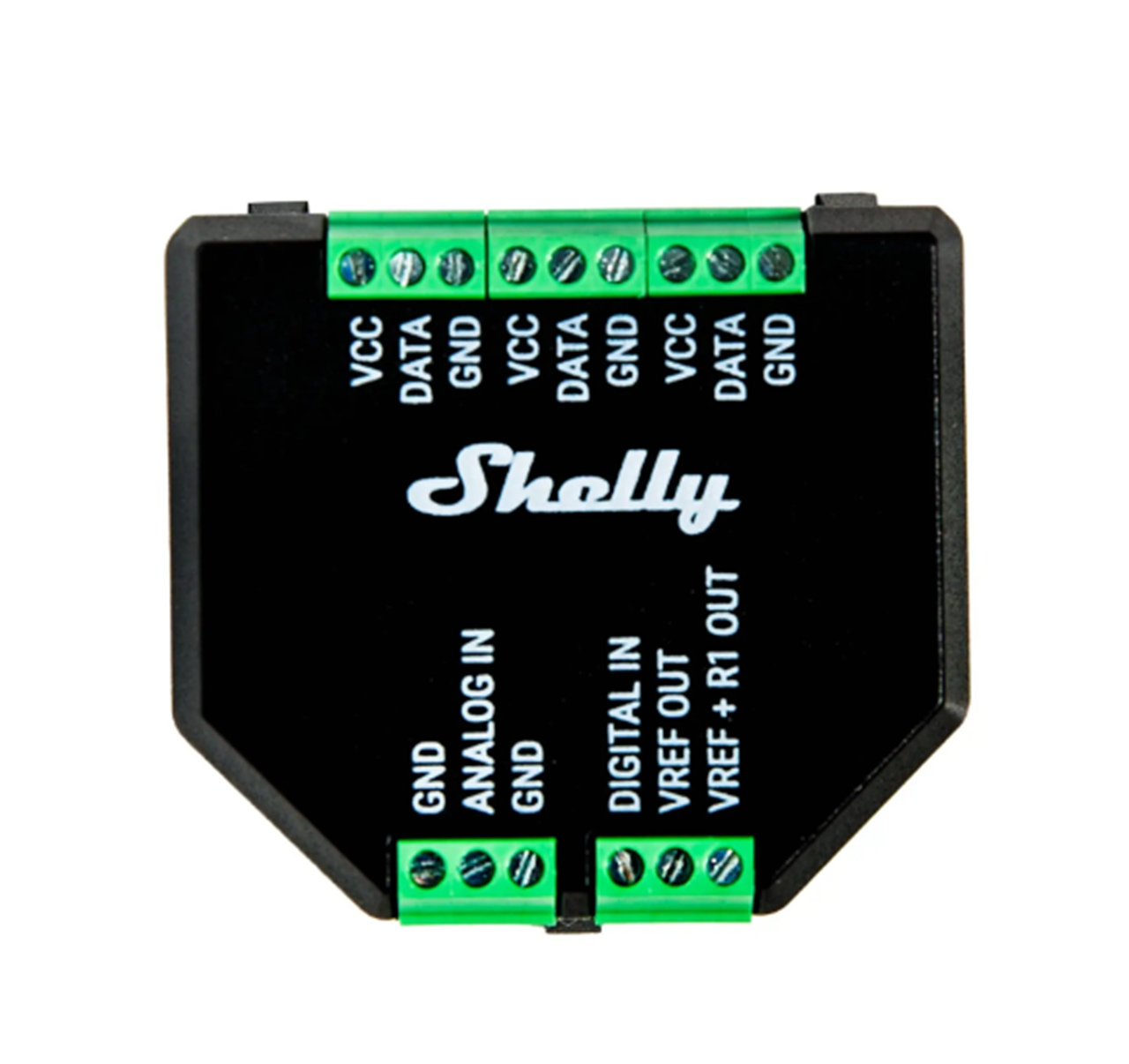

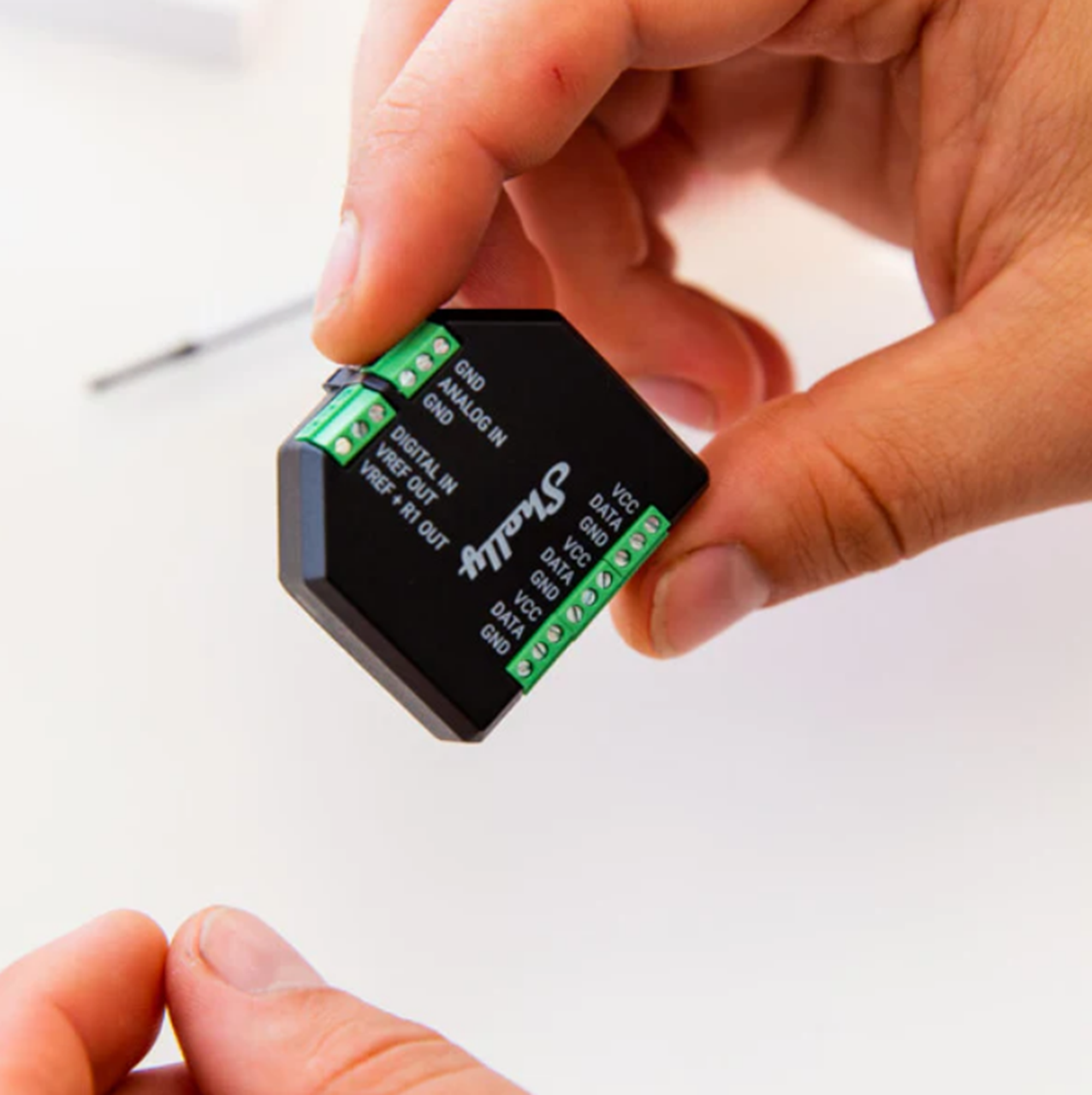

• 1-Wire-interface: 3× VCC (sensorvoeding), 3× DATA (sensordata), 3× GND (massa) – alle op dezelfde printplaatlaag

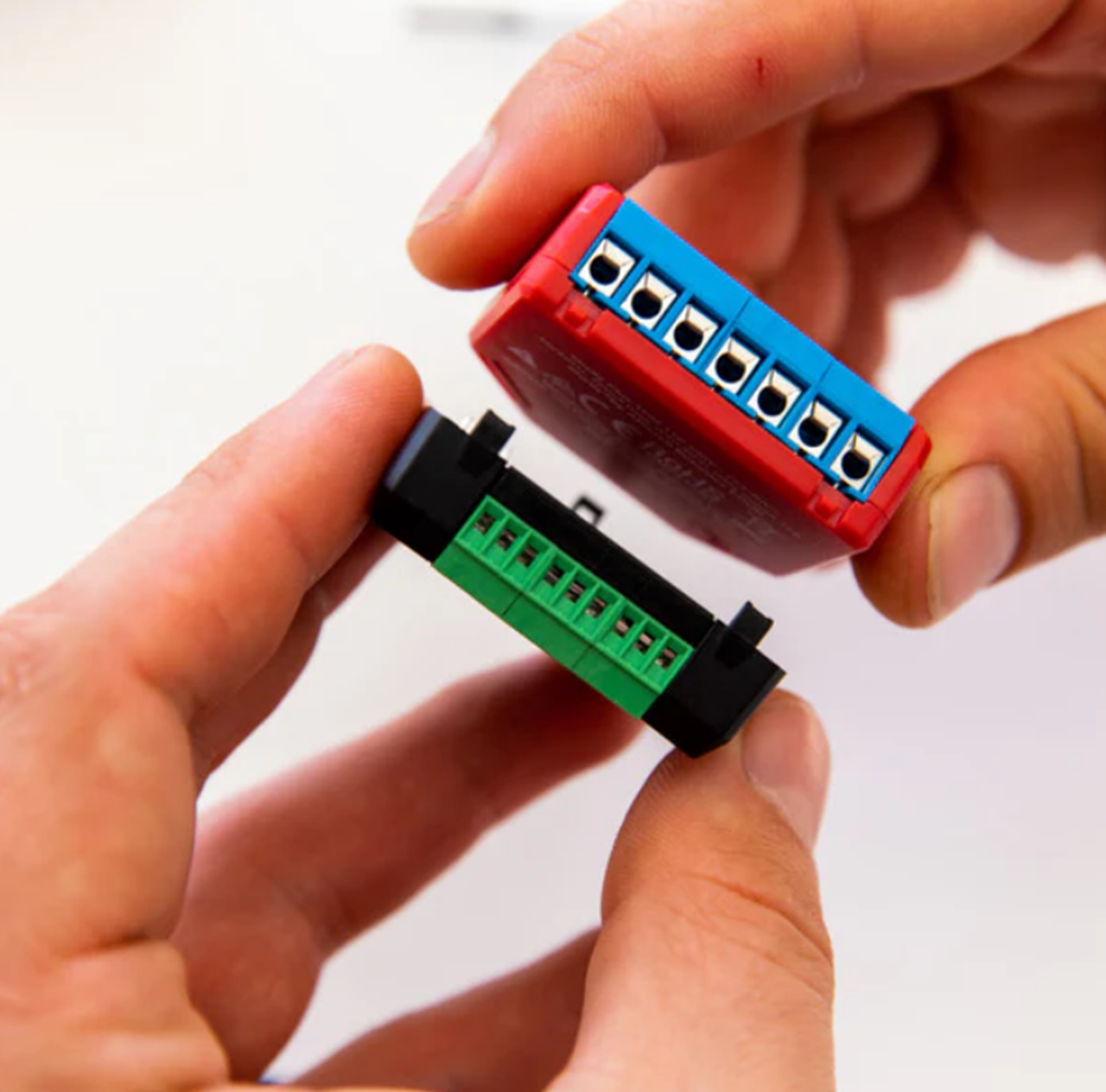

• Add-on-interface: eigen seriële Shelly-interface voor aansluiting op het hostapparaat

Galvanische scheiding

De sensoraansluitingen zijn galvanisch gescheiden van het Shelly-hostapparaat. Dit beschermt zowel het hostapparaat als de aangesloten sensoren tegen storingen, aardlussen en spanningsverschillen wat essentieel is bij langere sensorbekabeling of in elektrisch verontreinigde omgevingen.

Toepassingsvoorbeelden

• Temperatuurmeting: monitor de temperatuur van een aquarium, koelkast, serverruimte of accubank met DS18B20-sensoren.
• Vochtigheidsmeting: meet de luchtvochtigheid in badkamers, kassen of technische ruimten met een DHT22-sensor en schakel ventilatie automatisch in.
• Garagedeurpositie: sluit een reedcontactsensor aan op de digitale ingang om de positie van je garagedeur te volgen (open/dicht).
• Irrigatieautomatisering: gebruik een bodemvochtsensor om de irrigatie alleen te activeren wanneer de grond te droog is.
• Lichtgestuurde automatisering: combineer een fotoweerstand (LDR) met een Shelly Plus 2PM om jaloezieën te openen bij weinig licht of verlichting automatisch in te schakelen.
• Windbeveiliging zonwering: combineer een windsensor met een Shelly Plus 2PM om een gemotoriseerd zonnescherm automatisch in te trekken bij harde wind.

Meetcapaciteiten

• Temperatuurmeting: afhankelijk van DS18B20- of DHT22-sensor
• Vochtigheidsmeting: afhankelijk van DHT22-sensor
• Digitale ingang: -15 V tot 0,5 V (waar) / 2,5 V tot 15 V (onwaar); logica inverteerbaar
• Analoge ingang: 0–100% (rapportagedrempel 1%)
• Voltmeter: 0–10 V (rapportagedrempel 0,1 V)
• Nauwkeurigheid analoge ingang/voltmeter: beter dan ±5%

Compact ontwerp

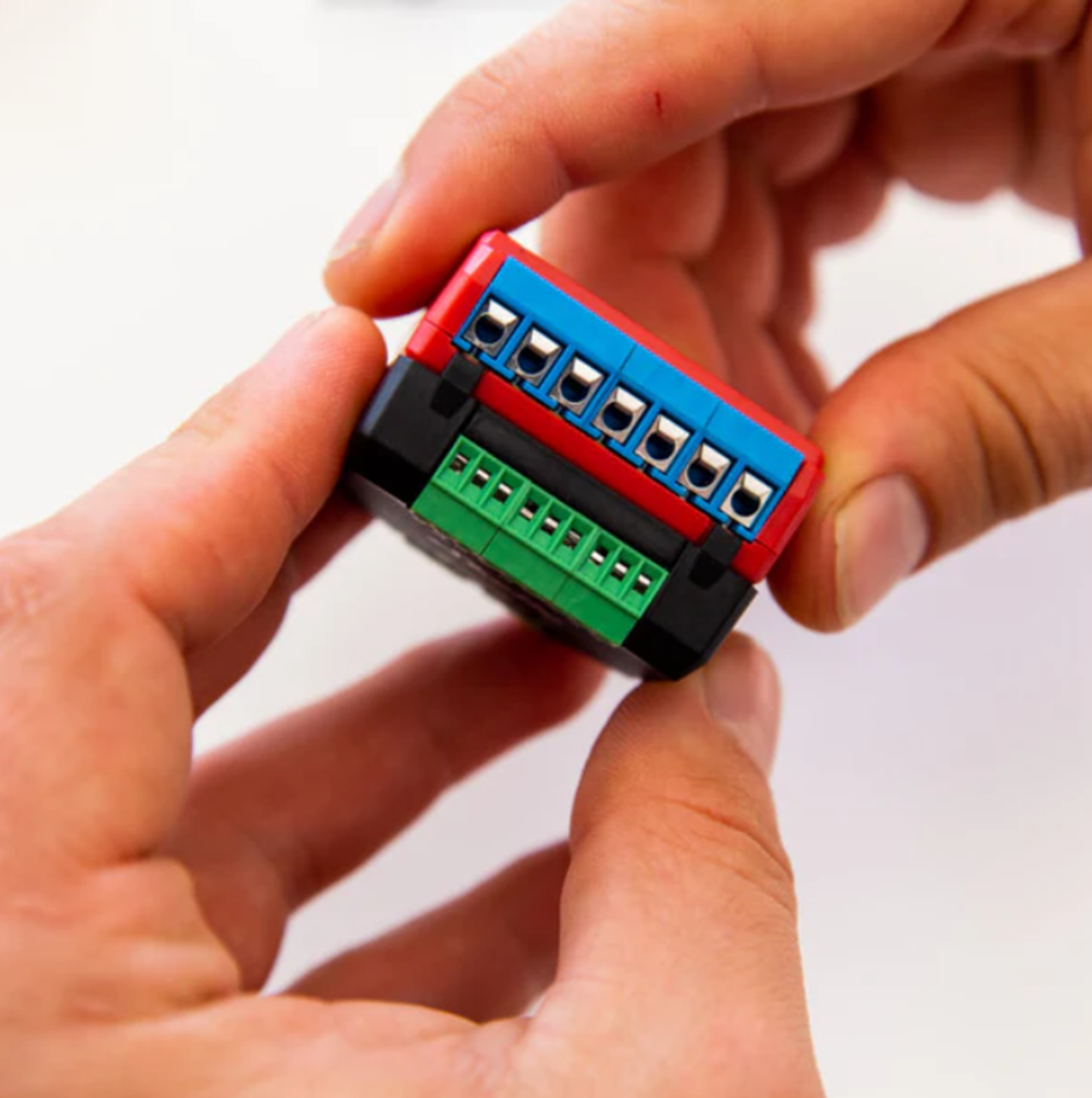

Met afmetingen van 37 × 42 × 15 mm (±0,5 mm) en een gewicht van 105 g klikt de Shelly Plus Add-on direct op het compatibele Shelly-hostapparaat. De schroefklemmen accepteren geleiders tot max. 1 mm² (17 AWG) met een striplengte van 4,5 mm.

Technische specificaties

• Productnaam: Shelly Plus Add-on
• EAN: 3800235266427
• Afmetingen (H×B×D): 37 × 42 × 15 mm (±0,5 mm)
• Gewicht: 105 g
• Behuizingsmateriaal: kunststof (zwart)
• Voeding: 3,3 V DC (vanuit Shelly-hostapparaat)
• VREF OUT: 10 V DC (vanuit Shelly-hostapparaat)
• Eigenverbruik: < 0,5 W (zonder sensoren)
• VCC max. stroom: 10 mA
• VREF OUT max. stroom: 1 mA
• VREF+R1 OUT weerstand: 10 kO
• Geleiderdoorsnede: max. 1 mm² (17 AWG)
• Striplengte geleider: 4,5 mm
• Max. aandraaimoment schroefklemmen: 0,1 Nm
• Bedrijfstemperatuur: -20 °C tot 40 °C
• Luchtvochtigheid: 30–70% RV
• Max. hoogte: 2.000 m
• Garantie: 3 jaar
