Over de Victron Batterij monitor BMV-702 zwart

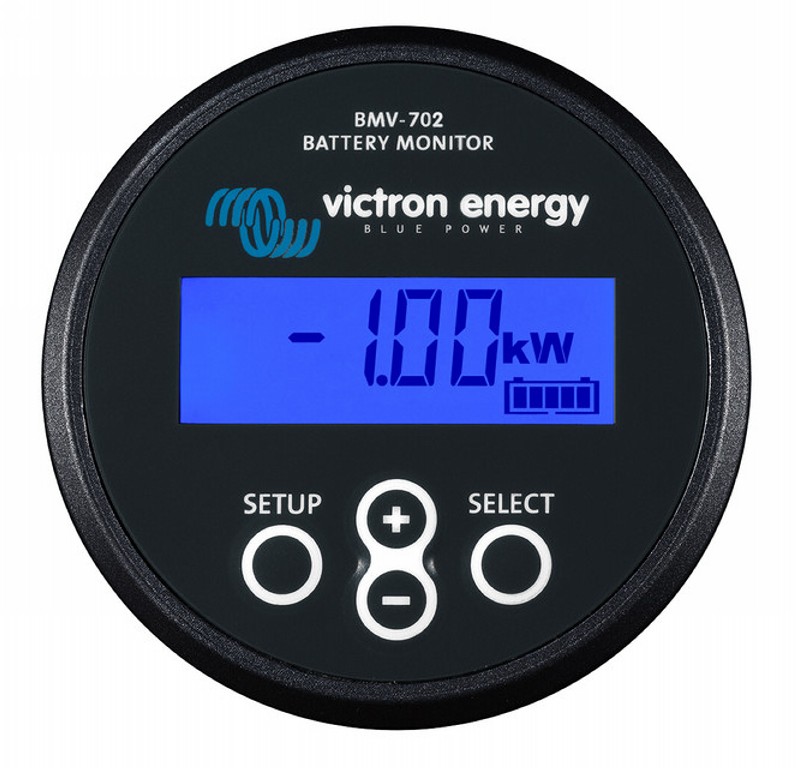

Victron BMV-702 accumonitor, zwart

De BMV-702 is een hoognauwkeurige accumonitor van Victron Energy. Het apparaat meet accuspanning en stroom en berekent daaruit de laadtoestand, de verbruikte ampère-uren en de resterende looptijd. Ten opzichte van de BMV-700 heeft de BMV-702 een tweede meetingang, die naar keuze de spanning van een tweede accu, het middenpunt van een accubank of de accutemperatuur uitleest.

Toepassingen

Bijna elke boot en camper heeft twee accu's: een startaccu en een huishoudbank. Met de tweede ingang leest u beide in één oogopslag af, zonder een tweede monitor te plaatsen. Bij een serieschakeling is diezelfde ingang in te zetten voor middenpuntbewaking — vaak de eerste plek waar een zwakke cel zich verraadt, ruim voordat de hele bank eraan gaat.

• Jachten en beroepsvaart met start- en huishoudaccu


• Campers en bedrijfsvoertuigen


• In serie geschakelde banken van 24 V of 48 V met middenpuntbewaking


• Installaties waarin de accutemperatuur bewaakt moet worden

De extra ingang

De hulpingang is voor één van deze drie functies te configureren: spanning van een tweede accu, middenpuntspanning van de accubank, of temperatuur via de optionele temperatuursensor (ASS000100000, niet meegeleverd). Bij middenpuntbewaking berekent de monitor de procentuele afwijking en slaat alarm zodra die een instelbare grens overschrijdt.

Wat het toont

• Accuspanning, stroom en vermogen


• Verbruikte ampère-uren, laadtoestand en resterende looptijd


• Spanning tweede accu, middenpuntspanning of temperatuur, afhankelijk van de instelling


• Historie: diepste ontlading, gemiddelde ontlading, aantal cycli, totaal geladen en ontladen kWh

Aansluiting en uitbreiding

Via de VE.Direct-poort is de monitor te koppelen aan een GX-apparaat, waarna de gegevens lokaal én via het VRM-portaal beschikbaar zijn. Met de optionele VE.Direct Bluetooth Smart dongle of de VE.Direct-USB-interface werkt de VictronConnect-app. De monitor kan deelnemen aan VE.Smart networking.

Programmeerbaar relais

Het relais (60 V / 1 A, normaal open, om te keren) schakelt op lage laadtoestand, lage of hoge accuspanning, en op de extra ingang ook op lage of hoge startaccuspanning, lage temperatuur of middenpuntafwijking. Zo start u een aggregaat of schakelt u een belasting af voordat de accu te ver leegloopt.

Montage

Verzonken paneelmontage; er wordt zowel een ronde als een vierkante afdekrand meegeleverd. Voor opbouw is een afzonderlijke wandbehuizing beschikbaar. De shunt hoort als enige onderdeel op de min van de accu; alle verbruikers en laders sluiten aan op de andere zijde.

Documentatie

• Handleiding BMV-702 (EN, HTML5)


• Handleiding BMV-702 (EN, PDF)


• Quick Installation Guide (EN, PDF)


• Datasheet BMV-700-serie (EN, PDF)


• Maatvoering displayunit (PDF)


• Maatvoering shunt 500A/50mV (PDF)


• Certificaat IEC 60335-1 (PDF)


• Certificaat ECE R10-6 automotive (PDF)


• EU-verklaring van overeenstemming (PDF)


• ISO 9001-certificaat Victron Energy (PDF)

Victron Energy publiceert voor dit artikel geen Nederlandstalige documentatie; de handleiding, de datasheet en de certificaten zijn Engelstalig.

Video's

• How to connect the BMV-700 battery monitor (Victron Energy, EN)


• How to optimize the BMV-700 series sync parameters (Victron Energy, EN)


• How to set up BMV battery monitor for lead and lithium batteries (Victron Energy, EN)

Contact

Wilt u weten of middenpuntbewaking in uw accubank zinvol is, of welke uitvoering bij uw installatie past? Onze specialisten denken graag met u mee. Neem contact met ons op.

Specificaties
