Over de Victron Batterij Monitor BMV-712 Smart Z

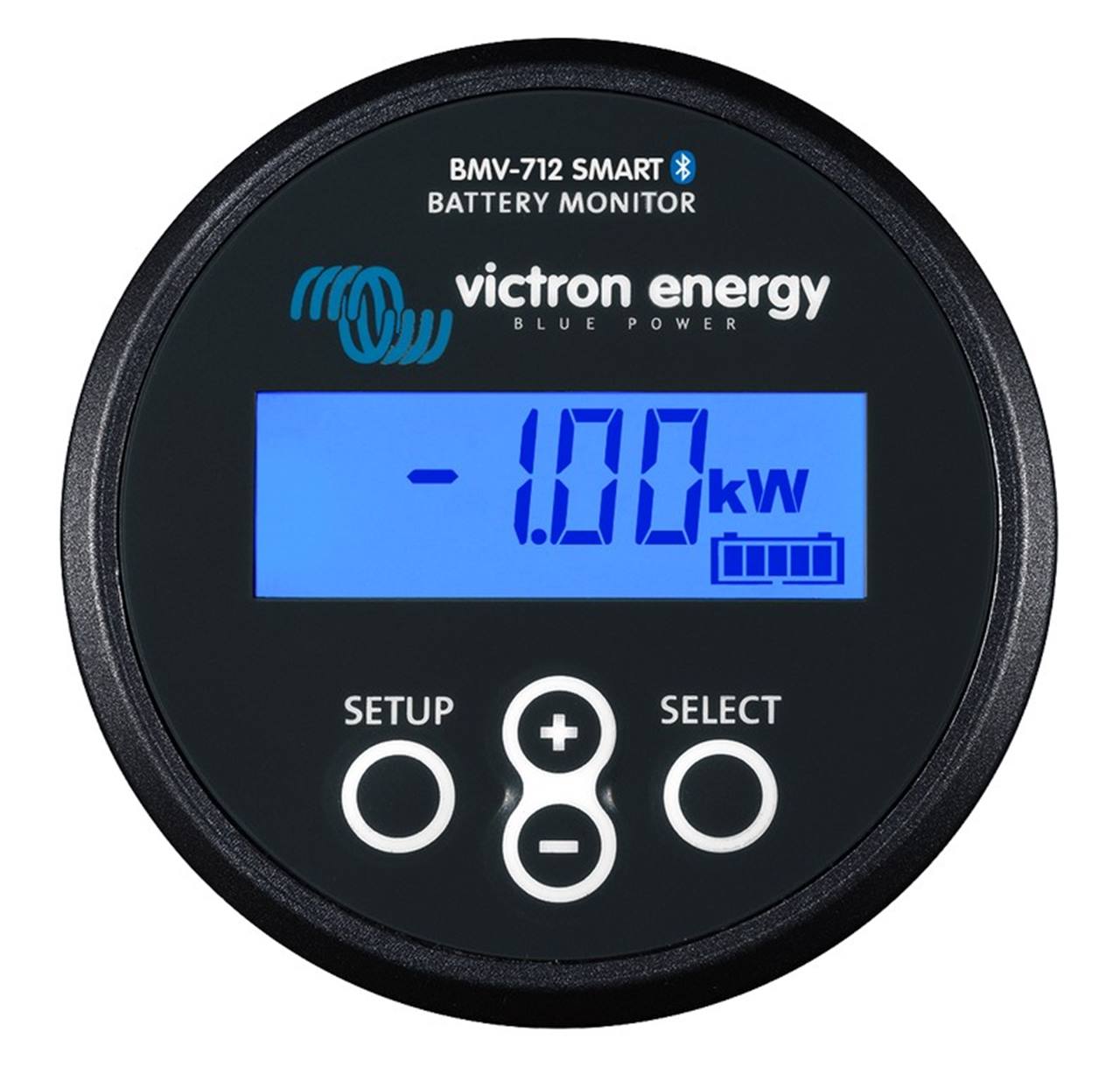

Victron BMV-712 Smart accumonitor, zwart

De BMV-712 Smart is de accumonitor van Victron Energy met ingebouwde bluetooth. Het apparaat meet accuspanning en stroom en berekent daaruit de laadtoestand, de verbruikte ampère-uren en de resterende looptijd. Uitlezen en instellen kan op de display met vier toetsen én rechtstreeks via de VictronConnect-app op telefoon of tablet — een dongle is niet nodig. Net als de BMV-702 heeft dit model een tweede meetingang.

Toepassingen

Instellen op de display werkt, maar met de app gaat het sneller — en firmware-updates, historische grafieken en het delen van instellingen tussen installaties komen er gratis bij. Voor installateurs die meerdere systemen in beheer hebben, scheelt dat elke inbedrijfstelling tijd. En met minder dan 1 mA eigen verbruik is dit model ook geschikt voor installaties die lang stilliggen.

• Jachten en beroepsvaart met start- en huishoudaccu


• Campers en bedrijfsvoertuigen


• In serie geschakelde banken van 24 V of 48 V met middenpuntbewaking


• Installaties die periodiek stilliggen en weinig ruststroom mogen trekken

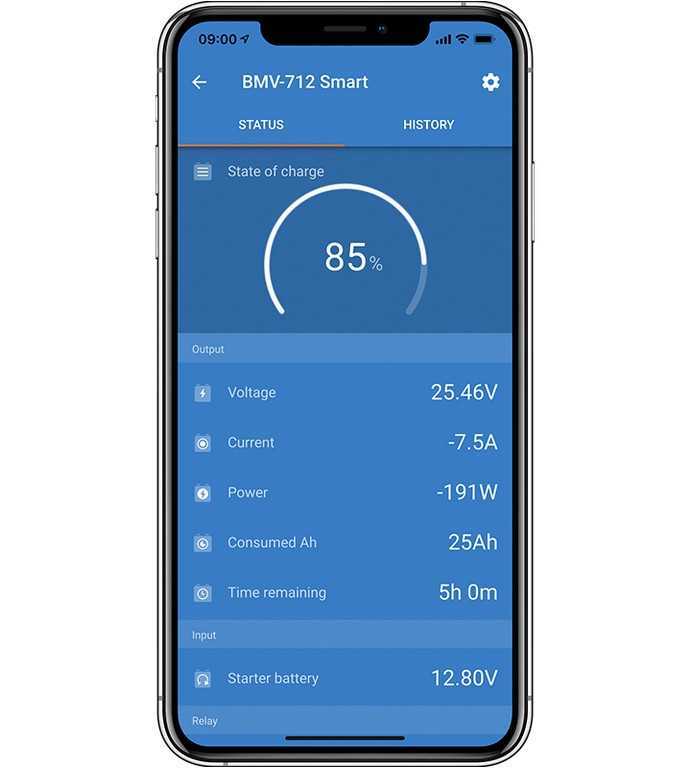

Bluetooth en de VictronConnect-app

Bluetooth zit ingebouwd. Via de app leest u alle meetwaarden uit, wijzigt u instellingen, bekijkt u opgeslagen trends en werkt u de firmware bij. De bluetoothfunctie is uit te schakelen en weer in te schakelen, en de pincode is te wijzigen.

De extra ingang

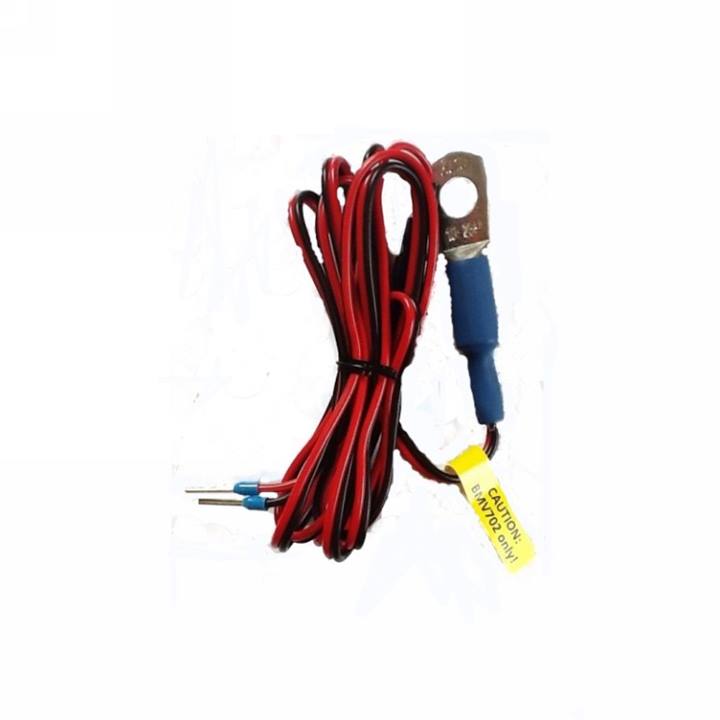

De hulpingang is voor één van deze drie functies te configureren: spanning van een tweede accu (6,5 – 70 VDC), middenpuntspanning van de accubank, of temperatuur via de optionele temperatuursensor (ASS000100000, niet meegeleverd). Het meetbereik voor temperatuur loopt van -20 tot +50 °C.

Aansluiting en uitbreiding

Via de VE.Direct-poort is de monitor te koppelen aan een GX-apparaat, waarna de gegevens lokaal én via het VRM-portaal beschikbaar zijn. De monitor kan deelnemen aan VE.Smart networking. Daarnaast is het apparaat te configureren als DC-meter, bijvoorbeeld voor het meten van een aparte gelijkstroomkring in plaats van een accu.

Programmeerbaar relais

Het bistabiele relais (60 V / 1 A, normaal open, om te keren) schakelt op lage laadtoestand, lage of hoge accuspanning, lage of hoge startaccuspanning, lage temperatuur of middenpuntafwijking. Alarmen zijn afzonderlijk in te stellen, inclusief zoemer.

Montage

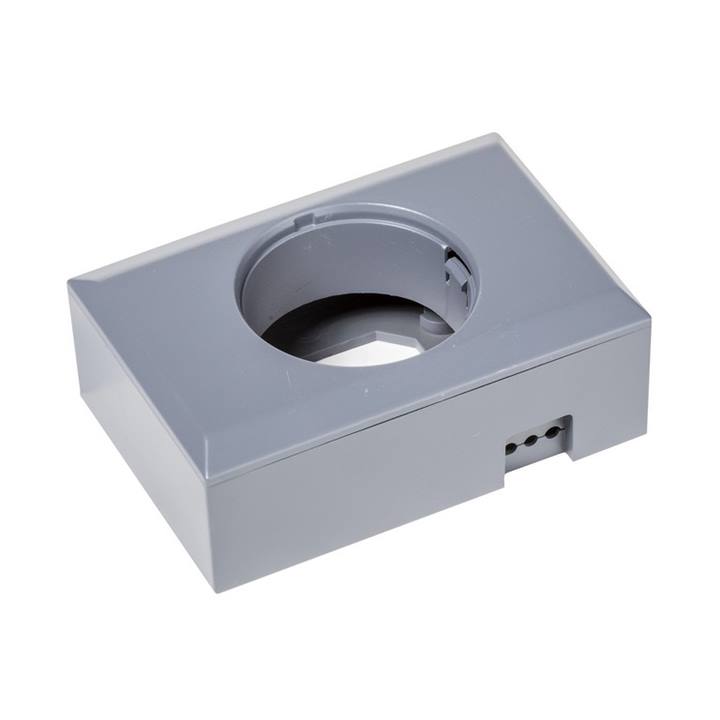

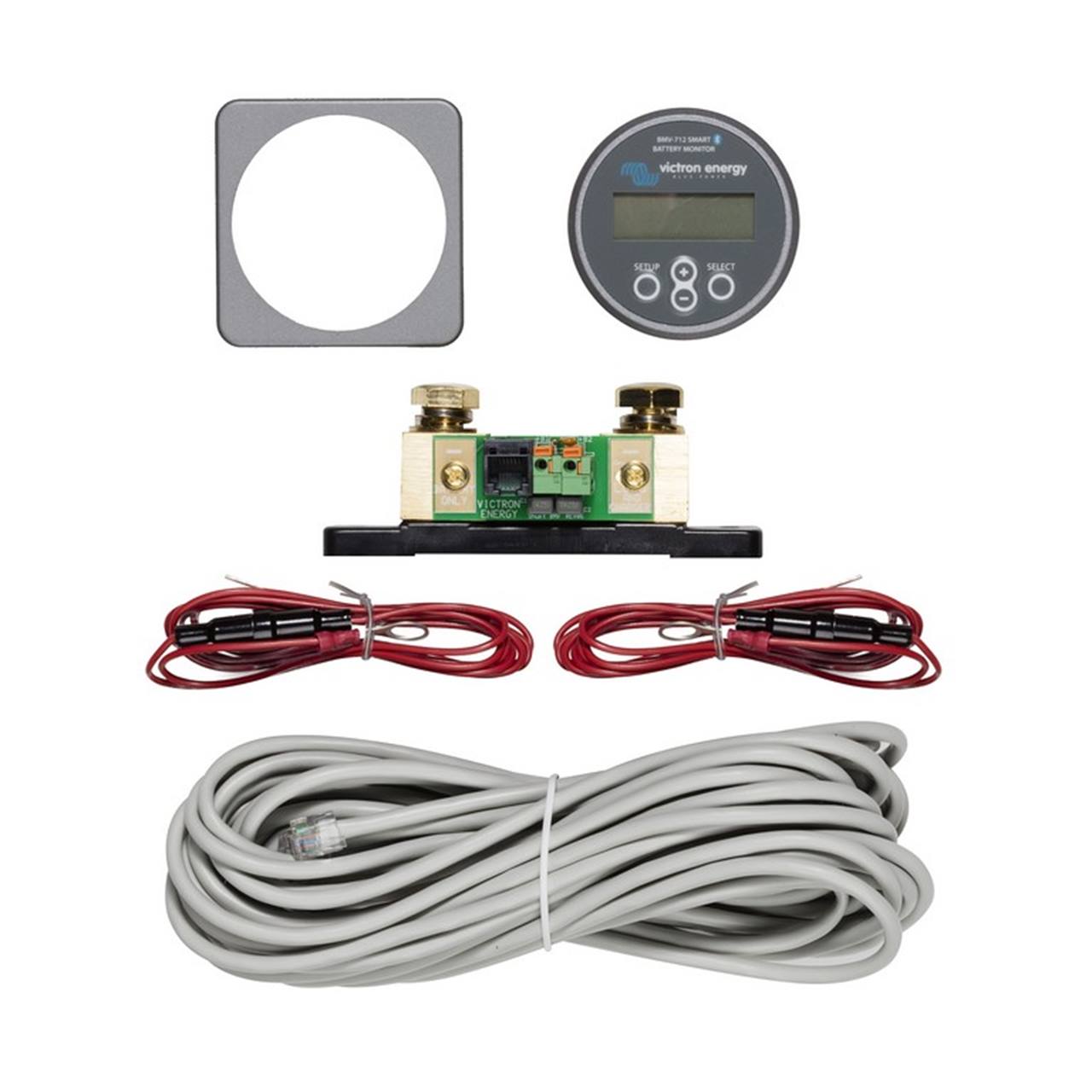

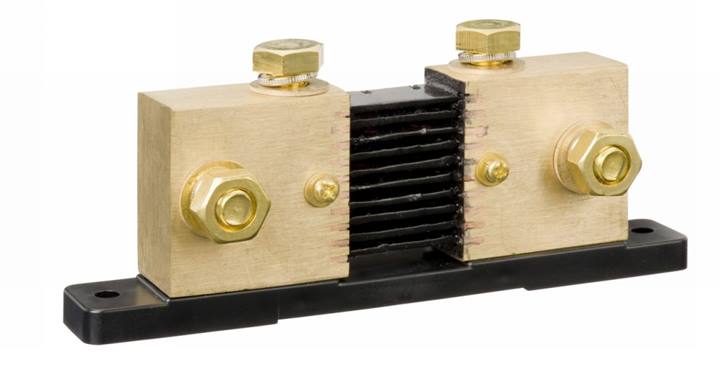

Verzonken paneelmontage; er wordt zowel een ronde als een vierkante afdekrand meegeleverd. Voor opbouw is een afzonderlijke wandbehuizing beschikbaar. De shunt hoort als enige onderdeel op de min van de accu; alle verbruikers en laders sluiten aan op de andere zijde.

Documentatie

• Handleiding BMV-712 Smart (EN, HTML5)


• Handleiding BMV-712 Smart (EN, PDF)


• Quick Installation Guide (EN, PDF)


• Datasheet BMV-712 Smart (EN, PDF)


• Handleiding VictronConnect-app (EN, HTML5)


• Maatvoering displayunit (PDF)


• Maatvoering shunt 500A/50mV (PDF)


• Certificaat IEC 60335-1 (PDF)


• Certificaat ECE R10-6 automotive (PDF)


• EU-verklaring van overeenstemming (PDF)


• ISO 9001-certificaat Victron Energy (PDF)

Victron Energy publiceert voor dit artikel geen Nederlandstalige documentatie; de handleiding, de datasheet en de certificaten zijn Engelstalig.

Video's

• Introduction to the BMV-712 Smart (Victron Energy, EN)


• Sync settings for lithium batteries – BMV-712 Smart (Victron Energy, EN)


• How to set up BMV battery monitor for lead and lithium batteries (Victron Energy, EN)

Contact

Twijfelt u tussen dit model en de BMV-702 met losse dongle, of wilt u advies over de instellingen voor lithium? Onze specialisten helpen u graag verder. Neem contact met ons op.
