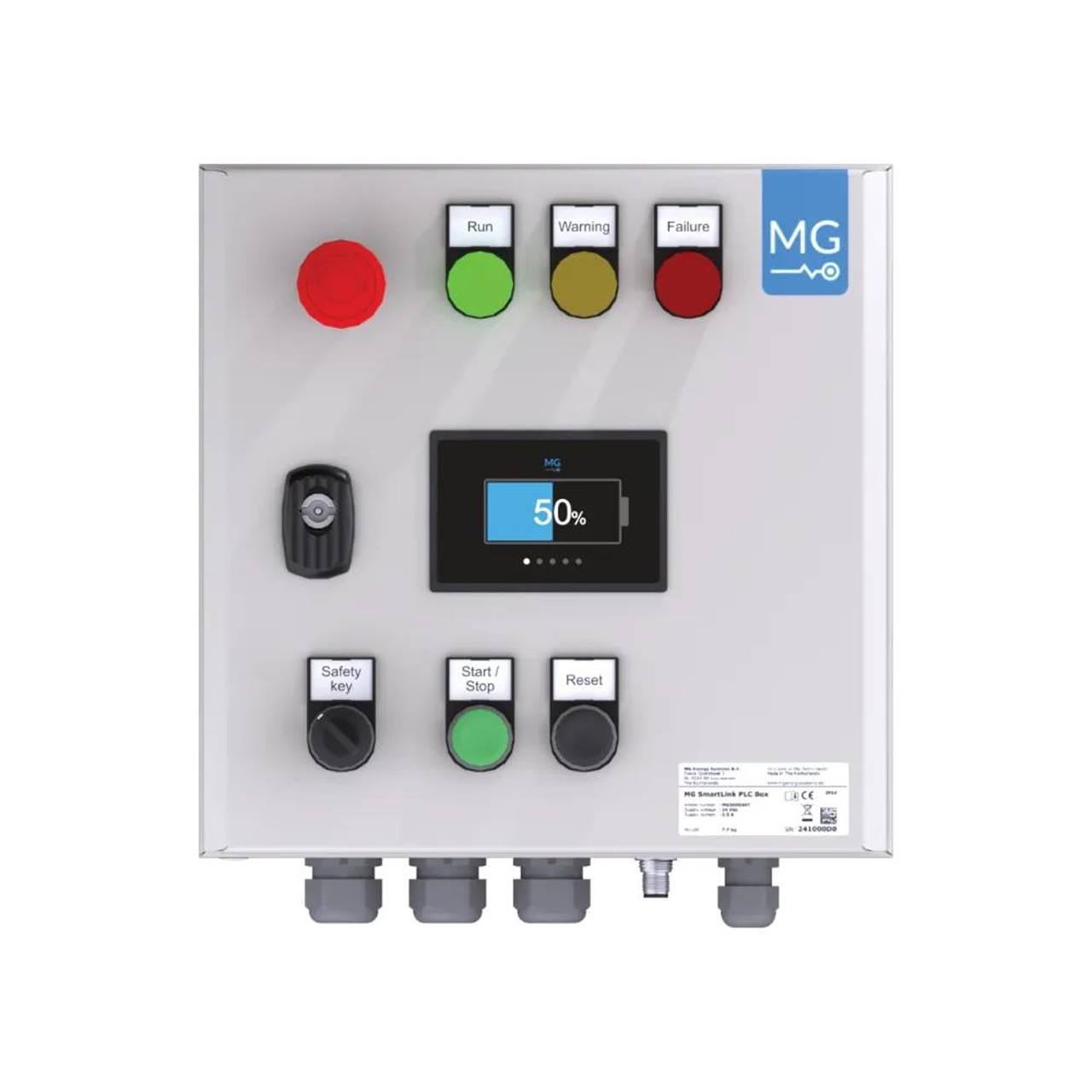

Over de MG SmartLink PLC Box Multi BMS

De MG SmartLink PLC Box Multi BMS is een industriële communicatie- en besturingsinterface die meerdere MG Masters (HV of LV) samenvoegt tot één virtuele batterijbank. Deze oplossing is specifiek ontworpen voor integratie in automatiseringsomgevingen zoals PLC-systemen, SCADA, gebouwbeheersystemen en industriële laadomgevingen.

Via zowel Modbus TCP (Ethernet) als CAN-bus (NMEA2000/VE.Can) maakt de PLC Box batterijgegevens beschikbaar voor externe besturing of monitoring. Hiermee wordt naadloze koppeling mogelijk met onder andere Siemens, WAGO, Beckhoff of Schneider PLC's, zonder afhankelijkheid van externe EMS of GX-apparaten.

De PLC Box is ideaal voor veeleisende toepassingen waar directe signaaloverdracht en functionele aansturing van het energieopslagsysteem cruciaal zijn. Denk aan noodstops, statusindicatoren, automatische schakelcommando's of remote controle.

Technische hoogtepunten

• Combineert tot 6 MG Masters (HV of LV)


• Ondersteunt zowel Modbus TCP als CAN-bus (NMEA2000)


• 3 programmeerbare relaisuitgangen (0,8 A @ 60 VDC)


• 1 digitale uitgang voor status- of laadindicatie


• DIN-rail montage, voeding via 8--60 VDC


• Configureerbaar via Bluetooth (MG Connect App) of USB (MG Diagnostic Tool)


• Hardware met goedgekeurde maritieme klasse (PLC)

Q&A installateurs, engineers en systeemintegrators:

Hoeveel MG Masters kan ik aansluiten? | Tot 6 MG Masters (HV of LV) worden gecombineerd tot één virtueel batterijcluster.

Welke protocollen worden ondersteund? | Modbus TCP (Ethernet) voor PLC/SCADA, en CAN-bus (VE.Can of NMEA2000) voor energienetwerken of laders.

Wat kan ik met de relaisuitgangen doen? | Gebruik de 3 relaisuitgangen voor aansturing van laders, alarmen, noodstop, statussignalen of energiesturing.

Hoe configureer ik het systeem? | Via de Bluetooth-verbinding met de MG Connect App of USB met de MG Diagnostic Tool.

Is dit product geschikt voor Victron GX? | Alleen op functioneel niveau via CAN-bus. Voor volledige visuele Victron-integratie gebruik je beter een SmartLink MX.

Voor wie is dit product bedoeld?

Deze oplossing is ontworpen voor engineers, installateurs en integrators die werken met:

• SCADA & PLC-sturing (Siemens, WAGO, Schneider, Beckhoff)


• Industrie- en gebouwgebonden energiesystemen


• Off-grid installaties met industriële laadsturing


• Complexe MG Master-configuraties met signalerings- of relaisbehoefte

Vergelijking SmartLink PLC Box modellen

Feature	MG3000307 Single BMS	MG3000421 Multi BMS
Totaal masters ondersteund	1 MG Master (HV of LV)	Tot 6 MG Masters
Emergency Stop outputs	1 intern	6 interne E-Stop relays
Power supply master(s)	Master-voeding via box	Externe voeding vereist
Use case	Enkel master systeem	Meerdere master installaties
Artikelnummer	MG3000307	MG3000421

Aanverwante artikelen:

• MG Master HV | Battery Management System voor high-voltage systemen


• MG Master LV | Battery Management System voor low-voltage systemen


• MG Lithium Battery Modules | Batterijmodules compatibel met HV/LV MG Masters

Cross-sell:

• MG SmartLink Plus


• MG Energy batterijmonitor met Bluetooth


• 24V Industriële voeding


• Laad- en energiecomponenten (CAN-bus compatibel)



  • Skylla-i 24/48V (CAN-bus versie)


  • TC CAN-bus lader


  • Powerfinn Lader (CAN-bus)


  • Delta-Q IC Series


  • TSE Q2 laders






• PLC Integratie



  • Siemens LOGO! 8 Modbus TCP PLC


  • WAGO PFC200 Controller


  • Beckhoff CX5130 Embedded PC






• Signalering en schakelinrichting



  • LED signaallamp (24V DC)


  • Akoestisch alarmsignaal (buzzer 24V)


  • E-Stop drukknop met relaismonitor


  • NO/NC relaismodule (DIN-rail)





Gebruiksscenario's waarvoor cross-sell van belang is:

• Redundantie- en failsafe monitoring via SCADA


• Signalering bij storingen of laadstatus op afstand


• Aansturing van laders, contactoren of hulpverbruikers


• Volledige data-acquisitie en HMI weergave voor industriële installaties


• Professionalisering van installatie met labeling, netvoeding en relaiskasten

Up-sell:

• MG SmartLink Plus -- met Wi-Fi, Energy Portal en app-inzicht


• MG3000307 Single BMS


• MG3000420 Single BMS+


• Bi-directionele DC/DC-converter


• Victron Quattro 48/10K

Wanneer zijn up-sell artikelen relevant?

• Als je schaalvergroting of extra veiligheid (zoals redundantie of failsafe) vereist


• Voor projecten met industrie-, maritieme of off-grid eisen


• Wanneer je klant visualisatie, logging of SCADA-functionaliteit verlangt


• Voor commerciële of gecertificeerde toepassingen waar compliance en rapportage belangrijk zijn

Hieronder vind je een geoptimaliseerde Q&A-sectie voor de webshop, specifiek gericht op installateurs en system integrators die werken met de MG SmartLink PLC Box Multi BMS. Deze veelgestelde vragen zijn technisch onderbouwd, praktisch toepasbaar en geschreven met focus op relevantie, betrouwbaarheid en zoekmachineoptimalisatie (SEO).

? Veelgestelde vragen -- MG SmartLink PLC Box Multi BMS

Voor installateurs, engineers en systeemintegrators

?? Wat is het verschil tussen de MG SmartLink PLC Box en de SmartLink MX?

De SmartLink PLC Box is ontwikkeld voor industriële toepassingen met Modbus TCP-ondersteuning en directe aansturing van PLC-systemen. De SmartLink MX is gericht op integratie met Victron GX-systemen (zoals Cerbo GX) via CAN-bus.

Eigenschap	PLC Box	SmartLink MX
Protocol	Modbus TCP + CAN-bus	CAN-bus (VE.Can/NMEA2000)
Relaisuitgangen	3 relais + 1 digitale	Geen
PLC-integratie	Ja	Nee
Victron GX support	Beperkt	Volledig

?? Voor welke toepassingen is de PLC Box geschikt?

De SmartLink PLC Box is ideaal voor:

• SCADA en gebouwbeheersystemen


• PLC-gestuurde laad-/ontlaadregelingen


• Industriële batterijopstellingen


• Signaalsturing via relais (alarm, status, veiligheidsstop)

?? Hoeveel MG Masters kan ik koppelen aan één PLC Box?

Je kunt tot 15 MG Masters (HV of LV) combineren tot één virtuele batterijbank via de PLC Box. De data wordt samengevoegd en via Modbus TCP of CAN-bus uitgegeven aan externe systemen.

?? Welke data wordt via Modbus TCP beschikbaar gesteld?

De SmartLink PLC Box stelt onder meer de volgende gegevens ter beschikking:

• Spanning (V)


• Stroom (A)


• State of Charge (SOC)


• Temperatuur


• Waarschuwingen en fouten


• Batterijstatus (laden/ontladen)

Deze data kan rechtstreeks worden uitgelezen door SCADA-, PLC- of HMI-systemen.

?? Hoe werkt de relaisfunctionaliteit?

De box beschikt over:

• 3 programmeerbare relaisuitgangen (0,8 A @ 60 VDC)


• 1 digitale uitgang voor laden/ontladen-status

Deze zijn configureerbaar via de MG Connect App of met een Modbus-register via je PLC.

?? Is de PLC Box ook geschikt voor Victron Cerbo GX?

In beperkte mate. Voor volledige visuele integratie in Victron (zoals GX Touch display en VRM) is de SmartLink MX beter geschikt. De PLC Box is bedoeld voor functionele aansturing, niet voor visuele monitoring in het Victron-ecosysteem.

?? Hoe sluit ik de PLC Box aan?

• Voeding: 8--60 VDC (typisch via Aux van MG Master)


• Communicatie:



  • CAN-bus via RJ45 (NMEA2000/VE.Can)


  • Ethernetpoort voor Modbus TCP






• DIN-rail montage


• Gebruik CAN-bus terminatoren aan beide uiteinden

?? Hoe configureer ik de PLC Box?

De configuratie verloopt via:

• MG Connect App (Bluetooth)


• MG Diagnostic Tool (via USB)


• PLC-omgeving (via Modbus TCP)

Je kunt instellingen wijzigen zoals relaislogica, dataprotocol en prioriteit van batterijbanken.

?? Ondersteunt de PLC Box firmware-updates?

Ja. Firmware is updatebaar via de USB-poort met de MG Diagnostic Tool of via Bluetooth met de MG Connect App.

?? Wat zijn de fysieke specificaties van de PLC Box?

• Montage: DIN-rail


• Voeding: 8--60 VDC


• Verbruik: ca. 1 W


• Gewicht: ca. 0,5 kg


• Aansluitingen: RJ45 CAN, Ethernet, USB, relaisklemmen
