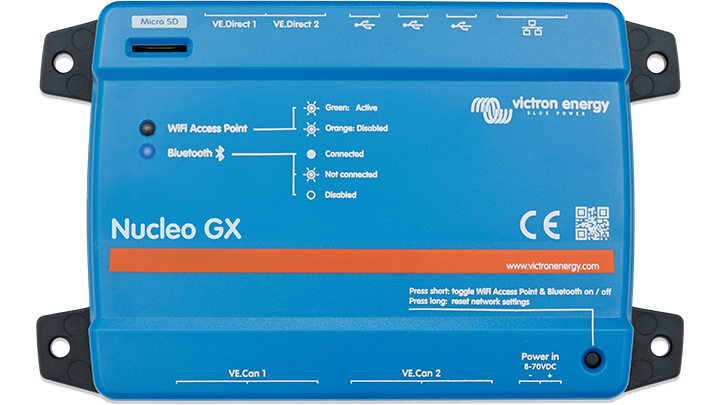

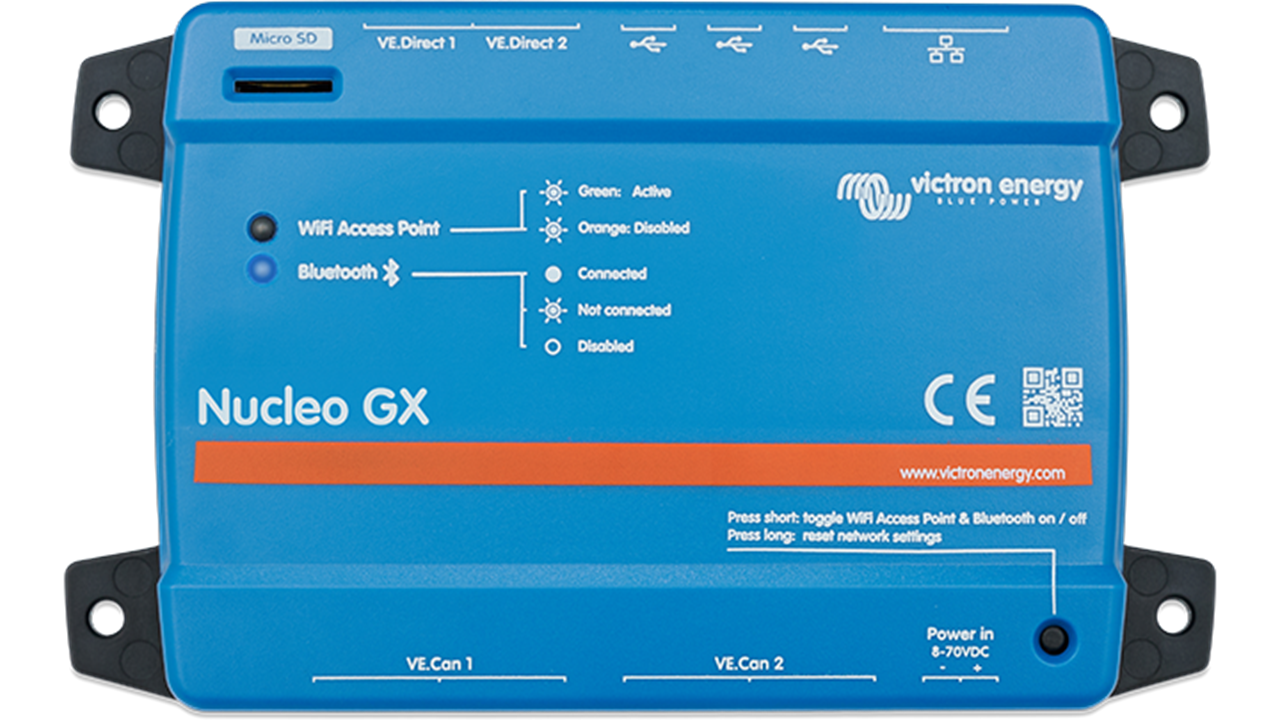

Victron Nucleo GX
Compact communicatiecentrum dat alle Victron-componenten samenbrengt: bewaakt en regelt omvormer/laders, MPPT's en accu's, lokaal en op afstand via VRM. Quad-coreprocessor, VE.Can en VE.Direct; in- en uitgangen uit te breiden via USB-accessoires.
Specificaties
| EAN | 8719076075943 |
|---|---|
| Merk | Victron |
| Model | Nucleo |
| IP-classificatie | 20 |
| Verpakkingseenheid | Per stuk |
| Lengte | 48 |
| Breedte | 154 |
| Hoogte | 78 |
| Gewicht | 0.18 |
| alarm functies | zoemer |
| Kleur | blauw |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 7 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >100 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Volledige productomschrijving
Over de Victron Nucleo GX
Compact communicatiecentrum dat alle Victron-componenten samenbrengt: bewaakt en regelt omvormer/laders, MPPT's en accu's, lokaal en op afstand via VRM. Quad-coreprocessor, VE.Can en VE.Direct; in- en uitgangen uit te breiden via USB-accessoires.
Victron Nucleo GX
De Nucleo GX is een compact GX-apparaat met de rekenkracht van de Ekrano GX, maar met een gerichtere set aansluitingen en daardoor een lagere prijs. Het apparaat draait Venus OS, verbindt tot 25 apparaten via VE.Direct en USB en meer via VE.Can, en verzorgt realtime bewaking van accustatus, verbruik en PV-, aggregaat- of netvoeding. Bediening loopt via de Remote Console op het VRM-portaal, de VictronConnect-app of een webbrowser.
Toepassingen
Niet elke installatie heeft relais, tankingangen of VE.Bus nodig. Zit uw systeem op VE.Can — denk aan een Multi RS met Lynx Smart BMS — dan betaalt u met een Cerbo GX voor hardware die stilligt. De Nucleo GX levert dan dezelfde snelheid als de Ekrano GX in een compacter apparaat, en groeit desgewenst mee via USB-accessoires.
- ESS- en off-grid installaties rond de Multi RS en andere VE.Can-apparatuur
- Systemen die op afstand worden beheerd via VRM, zonder lokaal display
- Grote installaties met veel aangesloten componenten of Node-RED-automatisering
- Schakelkasten waar compacte inbouw telt
Snelle quad-coreprocessor
De quad-coreprocessor levert dezelfde systeemrespons als de Ekrano GX. Dat is merkbaar bij grote installaties, bij veel integraties en bij Node-RED-toepassingen. Tot 25 apparaten via VE.Direct en USB samen; via VE.Can komen daar meer bij.
Aansluitingen
- 2x VE.Direct, altijd geïsoleerd
- VE.Can 1 geïsoleerd en VE.Can 2 niet-geïsoleerd
- Ethernet, WiFi met accesspoint en Bluetooth Smart
- 3x USB-A host, samen maximaal 1,5 A bij 5 V
- MicroSD-kaartsleuf, SDHC tot 32 GB
- Zoemer, netwerkresetknop en twee status-LED's
Geen ingebouwde I/O — bewust
De Nucleo GX heeft geen VE.Bus-poort, geen relais, geen tank- of temperatuuringangen en geen digitale ingangen. Waar die functies nodig zijn, breidt u uit met USB-accessoires: de MK3-USB-interface voor VE.Bus, de GX I/O Extender 150 voor digitale I/O en relais, of de GX Tank 140 voor tankmeting. Heeft u die functies allemaal nodig, dan is een Cerbo GX of Ekrano GX doorgaans de eenvoudiger en voordeliger keuze.
Bediening en weergave
Er is geen HDMI-poort, dus een GX Touch-scherm is niet aan te sluiten. Voor lokale weergave en bediening gebruikt u een Android GX WiFi Display. Verder verloopt alles via de Remote Console op VRM, over het lokale netwerk, via het ingebouwde WiFi-accesspoint, via VictronConnect of via een webbrowser.
Functionaliteit van Venus OS
- Realtime overzicht van accustatus, verbruik, PV-, aggregaat- en netvermogen
- Automatische aggregaatstart en -stop met stille periodes
- DVCC met gedeelde spannings-, temperatuur- en stroommeting
- Integratie met ondersteunde lithiumaccu's van derden
- Marine MFD-integratie, NMEA 2000 en RV-C
- Modbus-TCP, MQTT en Node-RED via Venus OS Large
- Datalogging naar VRM en firmware-updates op afstand
Voeding en montage
De voeding loopt uitsluitend via de Power in V+-aansluiting, 8 tot 70 VDC; voeding via Ethernet of USB is niet mogelijk. De meegeleverde DC-voedingskabel bevat een traag reagerende zekering van 3,15 A. Boven 60 VDC geldt het apparaat als inbouwproduct en moet de installatie aanraking van de klemmen uitsluiten. Montage op een wand of, met de afzonderlijk verkrijgbare DIN35-adapter small, op een 35 mm DIN-rail.
Voed het GX-apparaat bij voorkeur rechtstreeks vanaf de accu en niet vanaf de AC-uitgang van een omvormer/lader: bij een uitschakeling valt dan ook de bewaking en de toegang op afstand weg.
Documentatie
- Handleiding Nucleo GX (EN, HTML5)
- Handleiding Nucleo GX (EN, PDF)
- Datasheet Nucleo GX (EN, PDF)
- Maatvoeringstekening (PDF)
- Maatvoering 3D (PDF)
- 3D-model (STEP)
- Certificaat IEC 62368-1 (PDF)
- Certificaat ECE R10/7 automotive (PDF)
- ISO 9001-certificaat Victron Energy (PDF)
- Victron GX-productrange – Venus OS documentatie (EN)
Victron Energy publiceert voor dit artikel nog geen Nederlandstalige documentatie; de handleiding, de datasheet en de certificaten zijn Engelstalig.
Contact
Twijfelt u tussen de Nucleo GX, de Cerbo GX MK2 en de Ekrano GX? Onze specialisten kijken graag met u mee naar welke aansluitingen uw installatie werkelijk nodig heeft. Neem contact met ons op.
Specificaties
| Voedingsspanning | 8 – 70 VDC |
|---|---|
| VE.Direct | 2 poorten, geïsoleerd (max. 25 VE.Direct-apparaten totaal) |
| VE.Can 1 | Geïsoleerd |
| VE.Can 2 | Niet-geïsoleerd |
| Ethernet | Ja |
| WiFi | 2,4 GHz (2,412 – 2,462 GHz), 88,1 mW, inclusief accesspoint |
| Bluetooth | Bluetooth Smart, 2,402 – 2,48 GHz, 5,2 mW |
| USB | 3x USB-A host, samen max. 1,5 A bij 5 V |
| Kaartsleuf | MicroSD, SDHC tot 32 GB |
| I/O | Geen ingebouwde analoge, digitale of relaisaansluitingen |
| Weergave | Android GX WiFi Display, VictronConnect of webbrowser (geen HDMI) |
| Afmetingen (h x b x d) | 78 x 154 x 48 mm, zonder connectoren en montagemateriaal |
| Montage | Wand of DIN-rail 35 mm (DIN35-adapter small niet meegeleverd) |
| Beschermingsgraad | IP20 |
| Bedrijfstemperatuur | -20 tot +50 °C |
| Zoemer | Ja |
| Veiligheid | IEC 62368-1 |
| EMC | EN 301489-1, EN 301489-17 |
| Automotive | ECE R10-6 |
| Garantie | 5 jaar |
