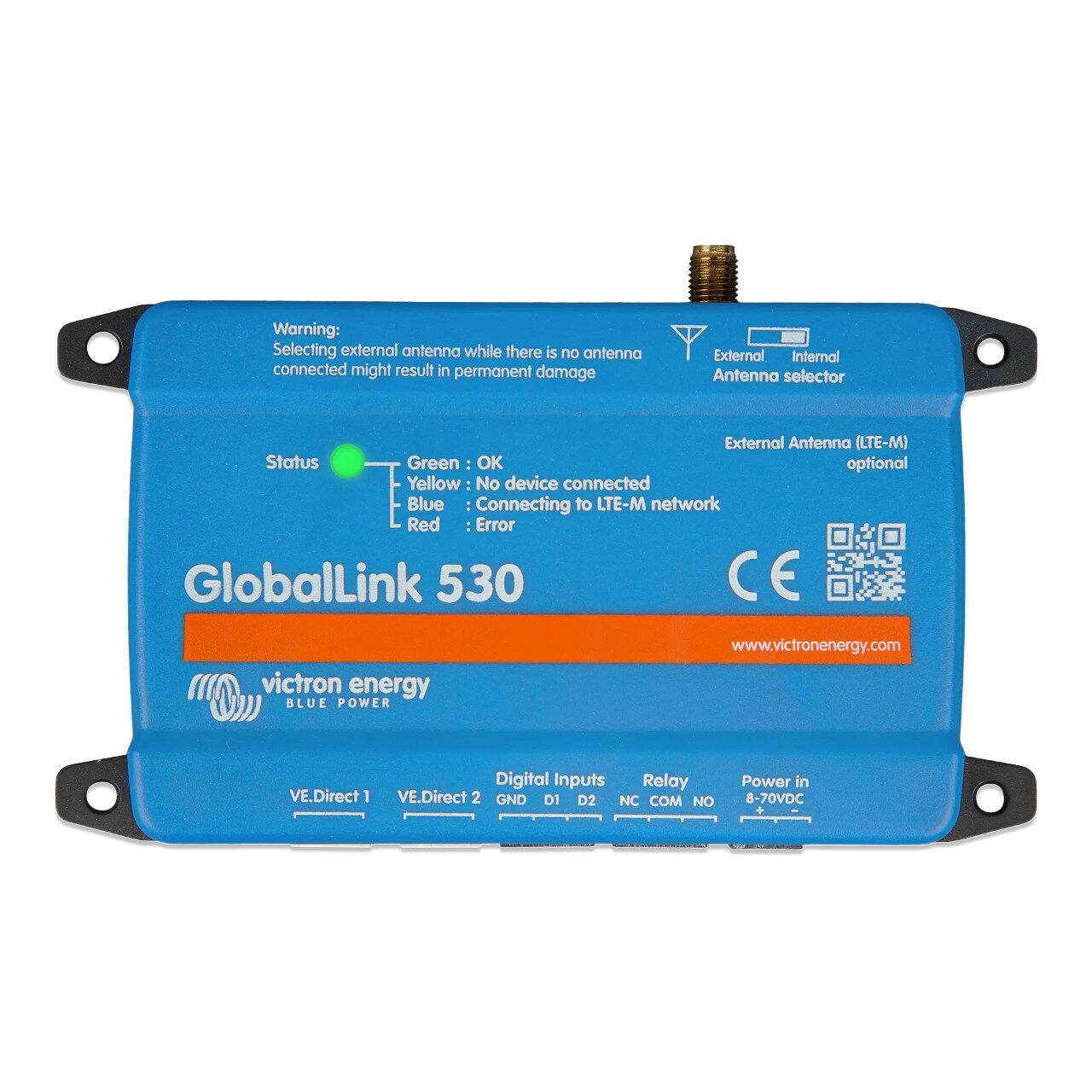

Victron GlobalLink 530
Een MPPT of BMV op een afgelegen locatie online krijgen kostte tot nu toe een GX-apparaat, een router en een simkaart. Met deze module is het één doos, aansluiten, en de installatie staat op VRM.
Specificaties
| EAN | 8719076063025 |
|---|---|
| Merk | Victron |
| Model | GlobalLink 530 |
| IP-classificatie | 21 |
| Verpakkingseenheid | Per stuk |
| Lengte | 23 |
| Breedte | 67 |
| Hoogte | 123 |
| Gewicht | 0.21 |
| communicatieprotocol | VE.Direct | Bluetooth |
| Kleur | blauw |
| LED-indicatie | Ja |
| temperatuurbereik | -20 / +50 |
| type aansluiting | VE.Direct |
| Verzendmethode | Afhalen of verzenden |
| Victron GX compatibiliteit | Ja |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 9 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >1000 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Volledige productomschrijving
Over de Victron GlobalLink 530
Een MPPT of BMV op een afgelegen locatie online krijgen kostte tot nu toe een GX-apparaat, een router en een simkaart. Met deze module is het één doos, aansluiten, en de installatie staat op VRM.
Victron GlobalLink 530
De GlobalLink 530 verbindt losse Victron apparaten of een kleine installatie rechtstreeks met het VRM Portal - Victron Energy via LTE Cat 1 (4G), met 2G-fallback. Geen router, geen wifi en geen GX-apparaat nodig: de module bevat een voorgeïnstalleerde 1nce data-SIM met vijf jaar connectiviteit inbegrepen en werkt direct uit de doos.
Twee VE.Direct-poorten, Bluetooth voor smart producten en RuuviTag-sensoren, twee digitale ingangen en een op afstand schakelbaar relais maken van de module een compact communicatiecentrum voor systemen waar een volledig GX-platform niet nodig of niet haalbaar is.
Toepassingen
Uw klant wil weten wat het systeem doet, ook als er niemand ter plaatse is. Precies daar zit de winst: minder ritten, snellere diagnose en een storing die u ziet voordat de telefoon gaat. Eén module, vijf jaar dataverbinding, en het volledige VRM Portal erachter.
- Off-grid systemen, vakantiewoningen en recreatiewoningen zonder vaste internetverbinding
- Jachten, campers en bestelbussen waar VE.Direct apparaten op afstand gevolgd moeten worden
- Pompinstallaties, telecomlocaties, meetpunten en agrarische opstellingen in het buitengebied
- Installateurs die veel kleine systemen in één VRM-account willen beheren
- Noodstroom- en backupopstellingen die zelden bezocht worden
Rechtstreeks naar VRM via 4G
De module verstuurt de systeemdata over LTE Cat 1 met een maximale snelheid van 10 Mbps download en 5 Mbps upload. Ondersteund worden LTE-TDD, LTE-FDD, GSM, GPRS en EDGE, waardoor de dekking breder is dan bij een LTE-M-only oplossing. Cloudupdates worden elk kwartier verstuurd; het gemiddelde dataverbruik ligt tussen 1 en 2 MB per week.
LTE Cat 1 ondersteunt handover en roaming, dus de module blijft ook in een rijdend voertuig verbonden. Controleer vooraf of er in het land van bestemming LTE Cat 1-dekking is.
Twee VE.Direct-poorten
Op de twee galvanisch gescheiden VE.Direct-poorten sluit u maximaal twee apparaten aan, bijvoorbeeld een BMV of SmartShunt en een SmartSolar MPPT. Per apparaattype worden de relevante waarden elke 15 minuten naar VRM gestuurd.
- MPPT laadregelaar: status, accuspanning, accustroom, laststroom, zonneopbrengst, foutcode
- BMV / SmartShunt: accuspanning, hulpspanning, accustroom, laststroom, laadtoestand, alarmreden
- Omvormer RS en Multi RS: status, accuspanning, accustroom, AC-uitgangsspanning en -stroom, foutcode
- Smart IP43 lader en Orion XS: status, modus, spanningen, stromen, foutcode
De Peak Power Pack heeft wel een VE.Direct-poort, maar wordt niet ondersteund.
Bluetooth: smart producten en RuuviTag
Via Instant Readout koppelt u tot tien extra Victron smart producten draadloos aan de module, waaronder SmartSolar, SmartShunt, Smart Battery Sense, Orion-Tr Smart, Smart BatteryProtect, Lynx Smart BMS, Lithium Battery Smart en de VE.Bus Smart dongle. Ook RuuviTag- en RuuviTag Pro-sensoren worden ondersteund; temperatuur, luchtvochtigheid en luchtdruk komen direct in VRM te staan.
Schakel Instant Readout op de smart producten eerst in via VictronConnect. Apparaten die niet in de compatibiliteitslijst staan, worden niet ondersteund, ook al beschikken ze over Bluetooth.
Digitale ingangen en relais
- Twee digitale ingangen, tevens pulsteller (opgaande flank, maximaal 1000 Hz)
- Niet-geïsoleerd, 3V3-niveau, bestand tegen 5 V, interne 10 kO pull-up naar 3V3
- Aanbevolen bekabeling: potentiaalvrij relais of open-collector-/optocoupleruitgang
- Eén relais NO/NC, DC tot 30 VDC bij 2 A, AC 0,5 A bij 125 VAC, schakelbaar vanuit VRM
De ingangen kunnen een alarmmelding in VRM activeren en een e-mail naar geselecteerde gebruikers sturen. Houd rekening met het verzendinterval van 15 minuten: voor toepassingen die een vrijwel realtime alarm vereisen is de module niet geschikt.
Antenne en ontvangst
De module heeft een interne antenne en een SMA-aansluiting voor een optionele externe antenne. Een schakelaar aan de bovenzijde bepaalt welke antenne actief is. Zet die schakelaar nooit op extern zonder aangesloten antenne: dat kan het apparaat blijvend beschadigen.
De module zelf is niet geschikt voor buitenopstelling. Staat hij in een metalen kast, een technische ruimte of een bus, dan verplaatst een externe buitenantenne het ontvangstpunt naar buiten. De signaalsterkte leest u af in VRM.
SIM-kaart en eigen SIM
In de module zit een vergrendelde nano-SIM die alleen in combinatie met dit specifieke apparaat werkt. Wilt u een eigen SIM gebruiken, dan moet uw provider LTE-TDD, LTE-FDD, GSM, GPRS en EDGE ondersteunen op GSM 900/1800 MHz en LTE-FDD B1/B3/B5/B7/B8/B20. PIN en APN stelt u daarna in via VictronConnect.
Configuratie en firmware
Met een smartphone of tablet en de VictronConnect-app leest u de status live uit: SIM-status, mobiele verbinding, gekozen antenne, signaalsterkte, operator, de status van beide VE.Direct-poorten, het aantal gekoppelde Bluetooth-apparaten en de stand van beide digitale ingangen. U kunt eigen namen toekennen aan de poorten, de ingangen en de gekoppelde smart producten.
Firmware wordt automatisch bijgewerkt via de mobiele verbinding. Het updatekanaal is instelbaar op officiële release, beta of uitgeschakeld. Handmatig updaten is niet mogelijk.
Geen vervanging van, maar alternatief voor een GX-apparaat
De module wordt gebruikt in plaats van een GX-apparaat, niet ernaast: koppelen aan een Cerbo GX of ander GX-apparaat is niet mogelijk. Wilt u juist een GX-apparaat van een mobiele verbinding voorzien, kies dan een GX LTE 4G. Op afstand instellingen wijzigen of firmware updaten van de aangesloten BMV, MPPT of omvormer is met deze module niet mogelijk; het onboard relais schakelen wel.
Direct mee te bestellen
VE.Direct-kabels worden niet meegeleverd en zijn nodig voor elke bedrade koppeling. Externe antennes zijn optioneel.
- Communicatie kabel 0,9 meter (ASS030064920) – VE.Direct kabel, categorie Communicatie
- Communicatie kabel 3 meter (ASS030064980) – VE.Direct kabel, categorie Communicatie
- Communicatie kabel 5 meter (ASS030065000) – VE.Direct kabel, categorie Communicatie
- LTE-M-wandantenne voor buiten (ANT100200100) – externe SMA-antenne voor gevel- of mastmontage, categorie Draadloos
- Outdoor LTE-M puck antenna (ANT100200200) – platte externe SMA-antenne voor dak of voertuig, categorie Draadloos
Gerelateerde producten
- Victron GlobalLink 520 (ASS030543020) – identieke functionaliteit, maar met LTE-M in plaats van LTE Cat 1
Documentatie
- Handleiding GlobalLink 530 (EN, PDF)
- Handleiding GlobalLink 530 (EN, HTML5)
- Datasheet GlobalLink 520 & 530 (NL, PDF)
- Datasheet GlobalLink 520 & 530 (EN, PDF)
- Maatvoering GlobalLink 530 (PDF)
- EU-conformiteitsverklaring en UK PSTI Statement of Compliance
Contact
Twijfelt u of er op de projectlocatie voldoende 4G-dekking is, welke antenne-uitvoering past of welke VE.Direct apparaten u het beste koppelt? Onze specialisten denken mee, rekenen het door en leveren de complete oplossing uit voorraad. Neem contact met ons op.
Specificaties
| Mobiele verbinding | LTE Cat 1 (4G) met 2G-fallback; LTE-TDD, LTE-FDD, GSM, GPRS, EDGE |
|---|---|
| Datasnelheid | Tot 10 Mbps download, 5 Mbps upload |
| Frequentiebanden | GSM 900/1800 MHz; LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B17/B18/B19/B20/B25/B26/B28/B66; LTE-TDD B38/B39/B40/B41 |
| SIM-kaart | Voorgeïnstalleerde en vooruitbetaalde 1nce data-SIM, 5 jaar connectiviteit; eigen SIM mogelijk |
| VE.Direct-poorten | 2, altijd galvanisch gescheiden |
| Bluetooth | Ja, Instant Readout voor maximaal 10 extra Victron smart producten |
| RuuviTag-ondersteuning | Ja |
| Digitale ingangen | 2, tevens pulsteller (opgaande flank, max. 1000 Hz), 3V3, interne 10 kO pull-up |
| Relais | 1x NO/NC; DC tot 30 VDC: 2 A; AC: 0,5 A bij 125 VAC |
| Voedingsspanning | 8 – 70 VDC |
| Stroomverbruik, relais open | Bluetooth aan (uit): 12 V 50 mA (20 mA) / 24 V 26 mA (10 mA) / 48 V 14 mA (5 mA) |
| Stroomverbruik, relais gesloten | Bluetooth aan (uit): 12 V 64 mA (40 mA) / 24 V 34 mA (20 mA) / 48 V 19 mA (10 mA) |
| Verzendinterval naar VRM | Elke 15 minuten |
| Dataverbruik | Gemiddeld 1 – 2 MB per week |
| Antenne | Interne antenne en SMA-aansluiting voor optionele externe antenne, omschakelbaar |
| Wifi | Nee |
| GPS | Nee |
| Montage | Wandmontage, niet geschikt voor buitenopstelling |
| Afmetingen (h x b x d) | 123 x 67 x 23 mm |
| Gewicht | 0,21 kg |
| Bedrijfstemperatuur | -20 tot +50 °C |
| Meegeleverd | Voedingskabel 1,5 m met 1 A inline zekering en M10 kabelogen, 2 insteekbare klemmenblokken met veerklem |
| Niet meegeleverd | VE.Direct-kabels, montageschroeven, externe antenne |
| Garantie | 5 jaar |
| EAN | 8719076063025 |
