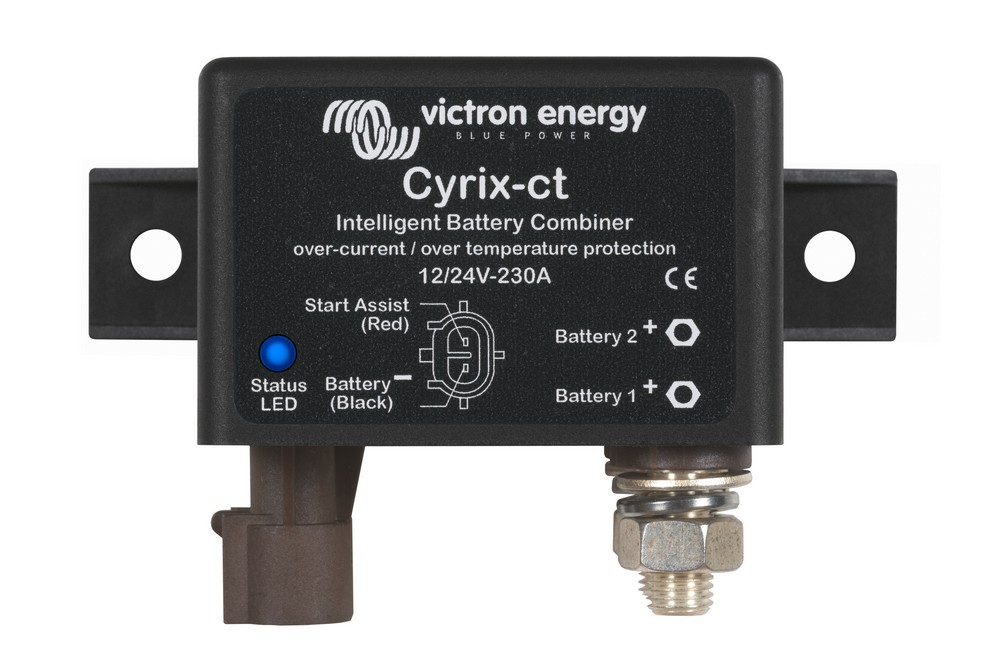

Victron Cyrix-ct combiner relais 12/24V-230A
Bidirectioneel spanningsgestuurd combinerrelais voor scheiding van start- en serviceaccubanken, 230 A continu, 500 A gedurende 5 seconden, 12 en 24 V met automatische detectie, LED-statusindicatie, start assist, M8-bouten, stuurdraad, IP54.
Specificaties
| EAN | 8719076022213 |
|---|---|
| Merk | Victron |
| Model | Cyrix |
| Accuspanning | 24 | 12 |
| IP-classificatie | 54 |
| Verpakkingseenheid | Per stuk |
| Lengte | 65 |
| Breedte | 100 |
| Hoogte | 65 |
| Gewicht | 0.3 |
| Systeemspanning | 24 | 12 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: >10 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >100 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Direct meebestellen (2)
Volledige productomschrijving
Over de Cyrix-ct 12/24V-230A intelligent combin
Bidirectioneel spanningsgestuurd combinerrelais voor scheiding van start- en serviceaccubanken, 230 A continu, 500 A gedurende 5 seconden, 12 en 24 V met automatische detectie, LED-statusindicatie, start assist, M8-bouten, stuurdraad, IP54.
Victron Cyrix-ct combiner relais 12/24V-230A
Toepassingen
Voor campers, boten en bedrijfswagens met een zwaardere dynamo of grotere serviceaccubank. De M8-bouten nemen ruime kabeldoorsneden op en de LED-statusindicatie laat direct zien of de accubanken gekoppeld of gescheiden zijn.
Automatisch koppelen en scheiden
Het microprocessorgestuurde relais koppelt beide accubanken parallel zodra een van de twee de koppelspanning bereikt en scheidt ze weer zodra de spanning terugvalt. De meting werkt bidirectioneel: het maakt niet uit welke accubank wordt geladen.
- Inschakelen tussen 13,0 en 13,8 V, of tussen 26,0 en 27,6 V
- Uitschakelen tussen 11,0 en 12,8 V, of tussen 22,0 en 25,7 V
- Intelligente trenddetectie bepaalt de schakeltijd
- Inschakelvertraging van 10 minuten bij 13,0 tot 13,2 V, aflopend tot 4 seconden bij 13,6 tot 13,8 V
- Uitschakelvertraging van 0 seconden tot 3 minuten, afhankelijk van de spanning
LED-statusindicatie
Een LED toont de bedrijfstoestand van het relais, zodat u bij de inbedrijfstelling en bij storingzoeken direct ziet of de accubanken gekoppeld zijn. Een stuurdraad van 1 meter wordt meegeleverd.
Nagenoeg geen spanningsverlies
Anders dan een diodeverdeler schakelt dit relais de accubanken hard door. Er gaat praktisch geen laadspanning verloren, waardoor beide accubanken hun volledige laadspanning bereiken.
Start assist
Met de drukknop koppelt u de accubanken 30 seconden handmatig parallel. Genoeg om met een lege startaccu toch aan te slaan op de serviceaccubank.
Automatische spanningsdetectie en beveiliging
- Herkent zelf of het systeem 12 of 24 V is
- Voorrang voor de startaccu
- Beveiliging tegen oververhitting, schakelt uit bij te hoge temperatuur
- Bedrijfstemperatuur -40 tot +60 °C
- Beschermingsgraad IP54
- M8-aansluitbouten
Let op bij Euro 5 en Euro 6
Niet geschikt voor Euro 5- en Euro 6-motoren met een intelligente dynamo. Die regelen hun laadspanning zo dat een spanningsgestuurd relais niet betrouwbaar schakelt.
Direct mee te bestellen
- MEGA-fuse zekeringhouder 2xM8 - ZEKHD0000200
- LittelFuse zekering 250A MEGA (12-24V) - ZEKLFM000250
Gerelateerde producten

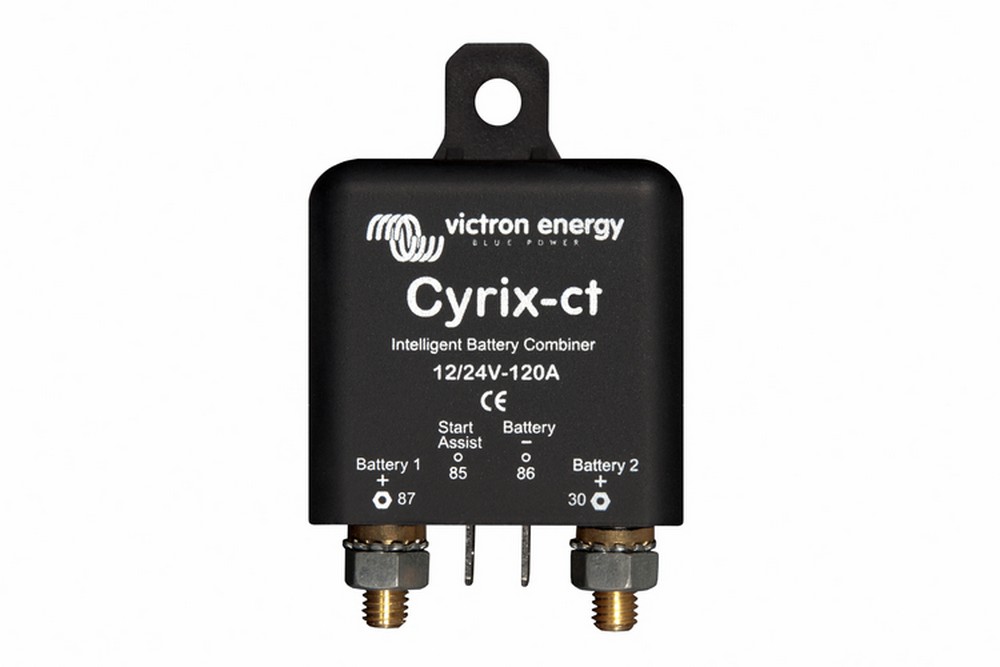

- Victron Cyrix-ct combiner relais 12/24V-120A - CYR010120011R
- Intelligent Combiner Relais (12V) Bi-stable 250A - YTZ069004125
Documentatie
- Datasheet Cyrix-ct 120A en 230A (EN)
- Handleiding Cyrix-ct 230A (NL en EN)
- Maatvoering Cyrix 230A (PDF)
- Maatvoering Cyrix 230A (STEP-bestand)
- Certificaat automotive ECE R10.6
- Certificaat veiligheid EN-IEC 60335-1
- Conformiteitsverklaring Cyrix battery combiner
Video's
Contact
Bij 230 A luisteren kabeldoorsnede en zekeringwaarde nauw. Onze specialisten rekenen uw laadopstelling graag met u door en denken mee over de complete installatie. Neem contact met ons op voor advies op maat.
Specificaties
| Continu stroom | 230 A |
| Piekstroom | 500 A gedurende 5 seconden |
| Nominale spanning | 12 en 24 V, automatische detectie |
| Inschakelspanning | 13,0 tot 13,8 V, of 26,0 tot 27,6 V |
| Uitschakelspanning | 11,0 tot 12,8 V, of 22,0 tot 25,7 V |
| Inschakelvertraging | 10 minuten bij 13,0 tot 13,2 V, tot 4 seconden bij 13,6 tot 13,8 V |
| Uitschakelvertraging | 0 seconden tot 3 minuten, afhankelijk van de spanning |
| Start assist | Ja, 30 seconden |
| Statusindicatie | LED |
| Stuurdraad meegeleverd | 1 meter |
| Eigenverbruik gesloten | 320 mA bij 12 V, 180 mA bij 24 V |
| Eigenverbruik open | Minder dan 4 mA |
| Bedrijfstemperatuur | -40 tot +60 °C |
| Beschermingsgraad | IP54 |
| Aansluitbouten | M8 |
| Afmetingen | 65 x 100 x 50 mm |
| Gewicht | 0,27 kg |
| EAN | 8719076022213 |
