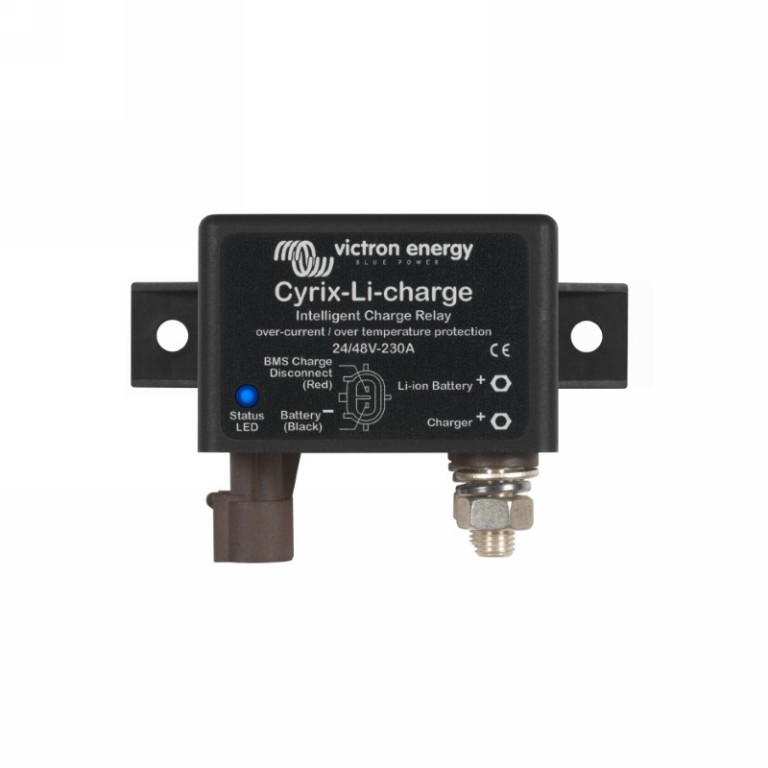

Victron Cyrix Lithium charge relais 24/48V-230A
Microprocessorgestuurd laadscheidingsrelais voor systemen met LiFePO4-accu's, schakelt een acculader in en uit op signaal van het VE.Bus BMS, 230 A continu, 24 en 48 V, inschakelvertraging van 3 seconden, ontkoppelt direct bij een celalarm, IP54.
Specificaties
| EAN | 8719076022282 |
|---|---|
| Merk | Victron |
| Model | Cyrix |
| Accuspanning | 24 | 48 |
| IP-classificatie | 54 |
| Verpakkingseenheid | Per stuk |
| Lengte | 65 |
| Breedte | 100 |
| Hoogte | 65 |
| Gewicht | 0.3 |
| Systeemspanning | 24 | 48 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 0 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >10 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Volledige productomschrijving
Over de Cyrix-Li-charge 24/48V-230A
Microprocessorgestuurd laadscheidingsrelais voor systemen met LiFePO4-accu's, schakelt een acculader in en uit op signaal van het VE.Bus BMS, 230 A continu, 24 en 48 V, inschakelvertraging van 3 seconden, ontkoppelt direct bij een celalarm, IP54.
Victron Cyrix Lithium charge relais 24/48V-230A
Toepassingen
Voor 24 en 48 V lithiuminstallaties waarin een acculader of zonnelader hard afgeschakeld moet worden zodra het battery management system een celalarm geeft. Zo blijft de laadbron buiten schot en wordt de accubank betrouwbaar beschermd.
Laadbron scheiden in plaats van accubanken koppelen
Waar een combinerrelais twee accubanken parallel schakelt, zit dit relais tussen de laadbron en de LiFePO4-accubank. Het schakelt de acculader in en uit, aangestuurd door de laadontkoppeluitgang van het VE.Bus BMS.
Voor 24 en 48 V systemen
Dit is de uitvoering voor installaties die boven het 12/24 V bereik uitkomen. Het relais koppelt zodra er op de laderklem 26,0 V of meer wordt gemeten, of 52,0 V bij een 48 V systeem.
Inschakelen
Het relais koppelt met een vertraging van 3 seconden zodra de laadontkoppeluitgang van het VE.Bus BMS hoog is én de laderklem de vereiste spanning haalt.
Uitschakelen en herstartgedrag
- Onmiddellijke ontkoppeling zodra de stuuringang vrij komt te zweven, het signaal van het battery management system bij celoverspanning of te hoge celtemperatuur
- Na twee koppelpogingen met 3 seconden tussenpauze loopt de vertraging op naar 10 minuten
Installatie
- 230 A continu
- Ruststroom minder dan 4 mA in geopende toestand
- Beschermingsgraad IP54
Gerelateerde producten
- Victron Cyrix Lithium charge relais 12/24V-230A - CYR010230430
- Victron Cyrix-i intelligent relais 24/48V-400A - CYR020400000
Documentatie
- Datasheet Cyrix Li-ion serie 230A (EN)
- Maatvoering Cyrix 230A (PDF)
- Maatvoering Cyrix 230A (STEP-bestand)
- Certificaat veiligheid EN-IEC 60335-1
- Conformiteitsverklaring Cyrix battery combiner
- Handleiding (PDF)
Video's
Contact
Bij 48 V lithiuminstallaties luisteren de aansluiting op het VE.Bus BMS, de kabeldoorsnede en de zekeringwaarde nauw. Onze specialisten kijken graag met u mee. Neem contact met ons op voor advies op maat.
Specificaties
| Continu stroom | 230 A |
| Nominale spanning | 24 en 48 V |
| Accutype | LiFePO4 |
| Functie | Scheiden van de laadbron |
| Stuuringang | Laadontkoppeluitgang VE.Bus BMS |
| Inschakelspanning laderklem | Vanaf 26,0 V, of vanaf 52,0 V |
| Inschakelvertraging | 3 seconden, na twee pogingen 10 minuten |
| Ontkoppeling bij celalarm | Direct, bij vrij zwevende stuuringang |
| Eigenverbruik open | Minder dan 4 mA |
| Beschermingsgraad | IP54 |
| Afmetingen | 65 x 100 x 50 mm |
| Gewicht | 0,27 kg |
| EAN | 8719076022282 |
