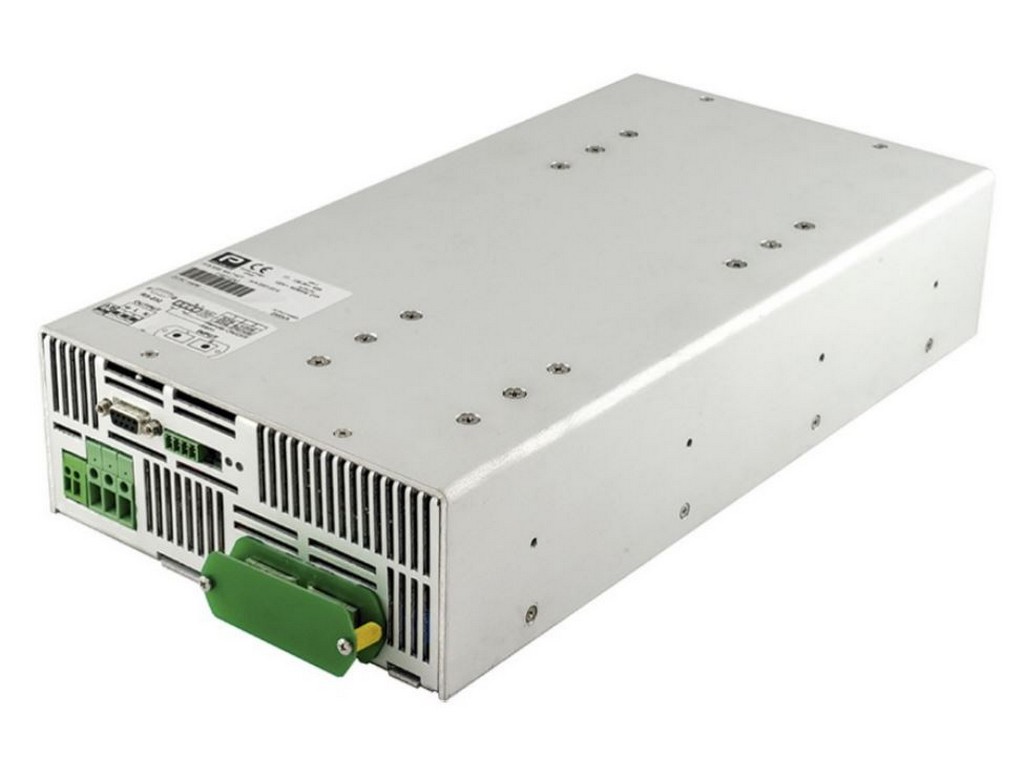

Omvormer 110/3000 Premium

Over de Elipse Premium Omvormer 110/3000 230V

Zuivere sinus DC/AC-omvormer voor 110 V-systemen, ingangsbereik 77-138 Vdc, uitgang 230 V bij instelbaar 50 of 60 Hz, 3000 W continu, galvanische scheiding 3000 Vrms, RS232-bewaking en -besturing, remote inhibit, alarmrelais, koelventilator, IP20.

---

Voor installaties met een 110 volt gelijkspanningsbank: spoorvoertuigen, telecom- en schakelstations, noodstroominstallaties en zware industriële machines. Levert een schone netspanning voor gevoelige elektronica, ook bij hoge omgevingstemperaturen en langdurige trillingsbelasting.

Zuivere sinus, 3000 W continu

Deze DC/AC-omvormer zet 110 Vdc om naar 230 Vac met een zuivere sinus. Het continue uitgangsvermogen is 3000 W bij een harmonische vervorming van minder dan 2% en een lastregeling van minder dan 4%. Daarmee draaien ook niet-lineaire en gevoelige belastingen zonder problemen. Het rendement loopt op tot 92%. De uitgangsfrequentie stelt u met een dipswitch in op 50 of 60 Hz.

Breed ingangsbereik

Het toegestane ingangsbereik loopt van 77 tot 138 Vdc, zodat de omvormer blijft doorwerken bij een diep ontladen of juist volledig geladen accubank. De onderspanningsbeveiliging schakelt af bij 76,9 Vdc (na 0,1 s) en direct bij 65,9 Vdc; aan de bovenkant gebeurt dat bij respectievelijk 138,6 en 154,1 Vdc. Zo blijft de accubank beschermd tegen te diepe ontlading.

Galvanisch gescheiden

Ingang en uitgang zijn galvanisch gescheiden met een isolatiespanning van 3000 Vrms. Tussen uitgang en aarde is dat 1500 Vrms en tussen ingang en aarde 500 Vrms. Een storing aan de netzijde plant zich daardoor niet voort naar de accubank.

Beveiligingen

• Overbelastingsbeveiliging op stroom en I²t
• Kortsluitbeveiliging met afschakeling na 1000 ms
• Na afschakeling probeert het apparaat elke 2 seconden opnieuw te starten, tot vijf keer; blijft de overbelasting bestaan, dan blijft de omvormer uit tot de ingang opnieuw wordt aangesloten
• Temperatuurbeveiliging met waarschuwing bij 88 °C en afschakeling bij 92 °C, met automatisch herstel
• Instelbare afschakeling bij te lage ingangsspanning

RS232, remote inhibit en alarmcontact

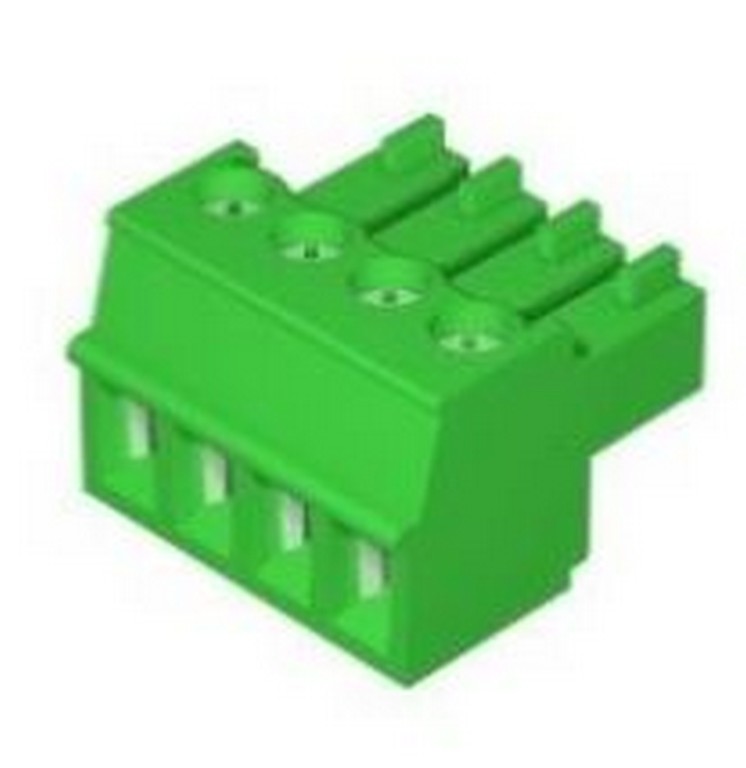

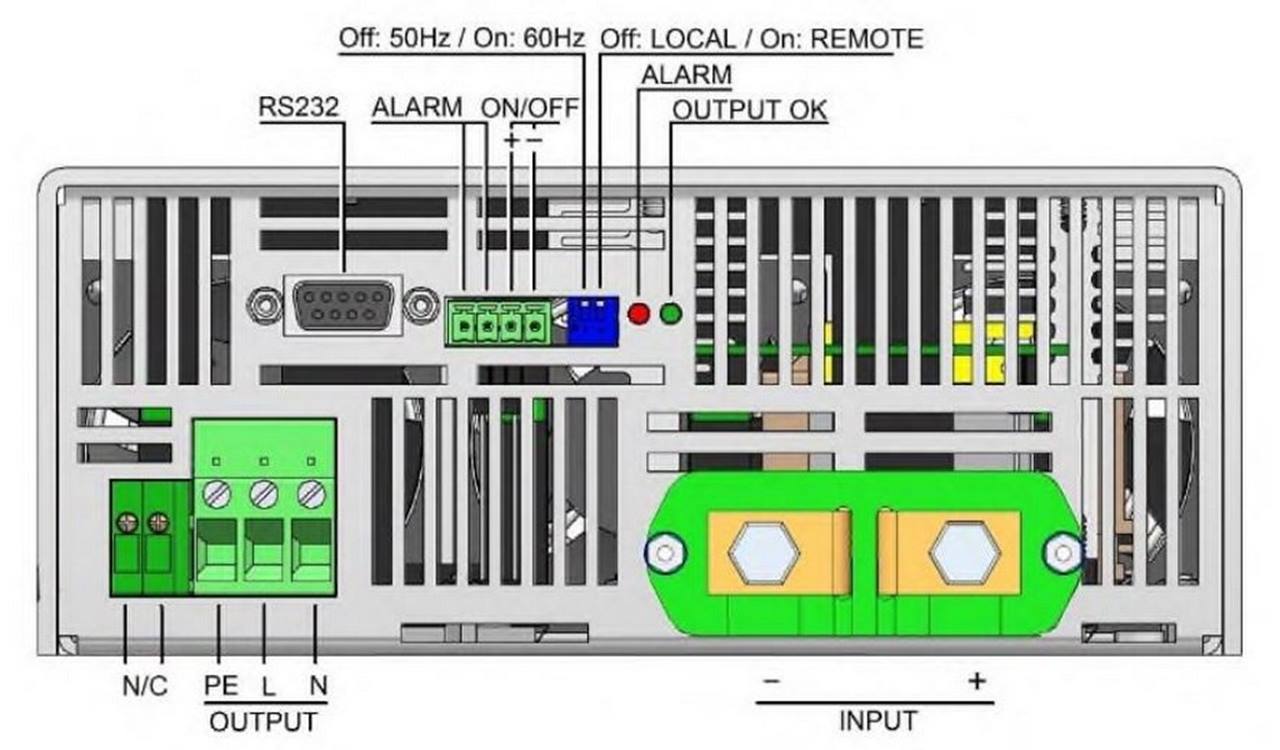

Via de DB9-poort (19200 baud, 8 databits, geen pariteit, 1 stopbit) leest u ingangsspanning, uitgangsspanning, stroom en temperatuur uit en stelt u frequentie, vermogen en stroomalarmen in. De gratis PAM Tool-software van de fabrikant maakt dat grafisch. Een remote-ingang schakelt de omvormer uit zodra er 14,4 tot 137,5 Vdc op wordt gezet; de ingangsimpedantie is groter dan 22,5 kΩ. Potentiaalvrije alarmcontacten zitten op een Phoenix Contact MC1.5/4-G-3.81-connector. Lokaal ziet u de status aan een groene led voor "uitgang in orde" en een rode led bij een alarm.

Robuust en spoorgekeurd

De omvormer is gebouwd voor zware omstandigheden en getest volgens EN 50155:2021 en EN 50121-3-2:2016 voor spoorvoertuigen. Het materiaal is goedgekeurd volgens EN 45545-2 voor brand- en rookgedrag en de veiligheid volgens EN 62368-1. Bij volle belasting werkt de omvormer van -40 tot +55 °C (EN 50155 OT2) en bij 62,5% belasting tot +70 °C (OT4). De MTBF bedraagt 100.000 uur volgens MIL-HDBK-217-E.

Aansluiten en monteren

De accu sluit u aan op M6-klemmen met een aanhaalmoment van 6 Nm; de uitgangskabel mag tot 4 mm² zijn. Koeling gebeurt met een geregelde interne ventilator, houd minimaal 50 mm vrij rondom het apparaat. Voor chassis- of rackmontage levert de fabrikant een beugelset; die bestelt u hieronder direct mee.

Direct mee te bestellen

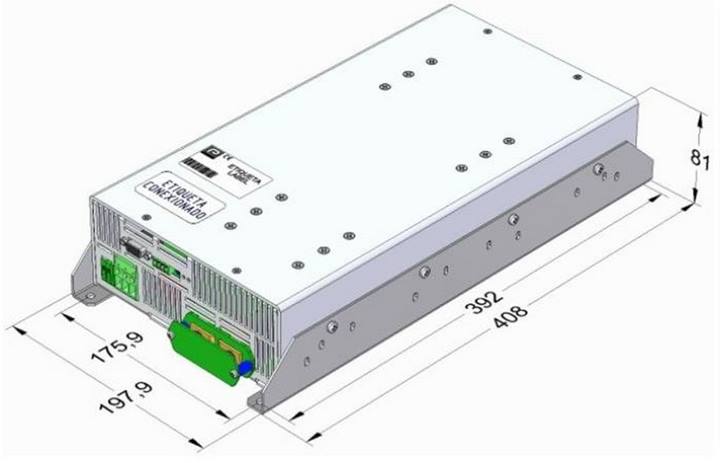

• Premium ODS-3000 montagebeugelset (INVPRODSACC1)

Gerelateerde producten

• Premium omvormer 72/3000 230V (INVPRODS37156) – zelfde serie voor een 72 V-accubank

Documentatie

• Datasheet ODS-3000-serie (Engels)
• PAM Tool handleiding (Engels)
• Serial Connection Guide (Engels)

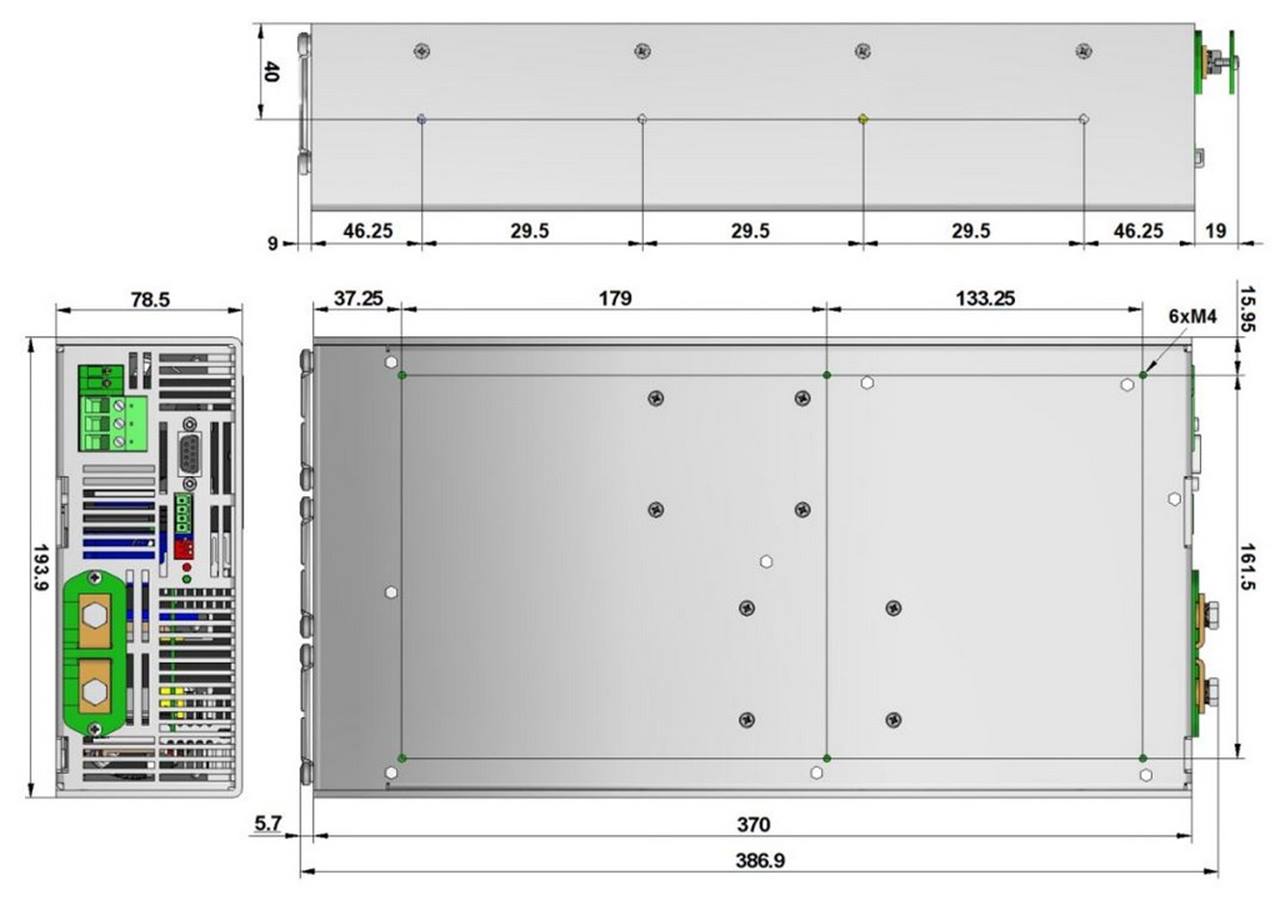

• 3D-tekening ODS-3000 (STEP)

Premium publiceert geen Nederlandstalige documentatie voor deze serie.

Advies nodig?

Twijfelt u over de kabeldikte, de zekeringwaarde of de inbouw in uw kast? Onze specialisten denken graag met u mee over een 110 volt DC-installatie. Neem contact met ons op.

Specificaties

Type	Zuivere sinus DC/AC-omvormer
Model	ODS-3000-7157
Nominale ingangsspanning	110 Vdc
Ingangsspanningsbereik	77 tot 138 Vdc
Max. ingangsstroom	43 A
Onderspanningsafschakeling	76,9 Vdc na 0,1 s; 65,9 Vdc direct
Overspanningsafschakeling	138,6 Vdc na 0,1 s; 154,1 Vdc direct
Uitgangsspanning	230 Vac
Uitgangsfrequentie	50/60 Hz ±0,25 Hz, instelbaar via dipswitch
Uitgangsvermogen	3000 W / 3000 VA continu
Max. continue uitgangsstroom	13,0 A
Uitgangsstroom 5 s (rms)	20 A
Piekstroom 10 ms	32 A
Rendement	Tot 92%
Harmonische vervorming	< 2% THD
Lastregeling	< 4%
Galvanische scheiding	3000 Vrms in/uit, 1500 Vrms uit/aarde, 500 Vrms in/aarde
Communicatie	RS232 (DB9), 19200 baud, 8N1
Remote inhibit	Uit bij 14,4 tot 137,5 Vdc, impedantie > 22,5 kΩ
Alarmcontact	Phoenix Contact MC1.5/4-G-3.81
Ingangsklemmen	M6, aanhaalmoment 6 Nm
Uitgangskabel	Tot 4 mm²
Koeling	Geregelde interne ventilator, minimaal 50 mm vrije ruimte
Beschermingsgraad	IP20
Bedrijfstemperatuur	-40 tot +55 °C bij volle belasting (EN 50155 OT2); tot +70 °C bij 62,5% belasting (OT4)
Opslagtemperatuur	-40 tot +80 °C
Relatieve luchtvochtigheid	5 tot 95%, niet-condenserend
MTBF	100.000 uur (MIL-HDBK-217-E)
Gewicht	< 6 kg
Normen	EN 62368-1, EN 50155:2021, EN 50121-3-2:2016, EN 45545-2
Garantie	3 jaar industrieel, 5 jaar spoortoepassing
Merk	Premium
EAN	6013746236231

De ODS-3000 is een enkelfasige sinusgolf DC / AC omvormers met galvanische scheiding tussen input en output De ODS-3000 is uitgerust met een stroombeveiliging en uitgangspiekstroom bescherming. Dit beschermt het apparaat zelfs als er een kortsluiting op de uitgang optreedt. Ook is er standaard een uitschakelfunctie voor input onderspanning, waardoor de batterijen worden beschermd tegen schadelijke ontlading. Merk: Premium Type: DC/AC inverter Fase: 1-Phase Ingangsspanning DC: 110 VDC Ingangsspanningsbereik: -30 % / +25 % Uitgangsspanning: 230 VAC Vermogen: 3000 W Efficiëntie: 92 % Aantal uitgangen: 1 Ingangsspanning bereik DC: 110Vdc (77 … 138V) Kenmerken: > zuivere sinus > Selecteerbare uitgangsfrequentie: 50 / 60 Hz door middel van DIP-switch > Ingangsspanning bereik DC instelbaar (V): 77 - 138 > Uitgangsspanning AC (V): 230 > Uitgangsstroom (A): 13 > Uitgangspiekstroom (A): 32 > Geen belasting ingangsstroom (A): < 0,2 > Hoge input-output isolatie: 3000Vrms > Afstandsbediening via RS232 > Alarm door geïsoleerde relaiscontacten > Op afstand uitgeschakelen opto-gekoppeld > Certificering: EN45545-2 goedgekeurd > Rendement: tot 92%
