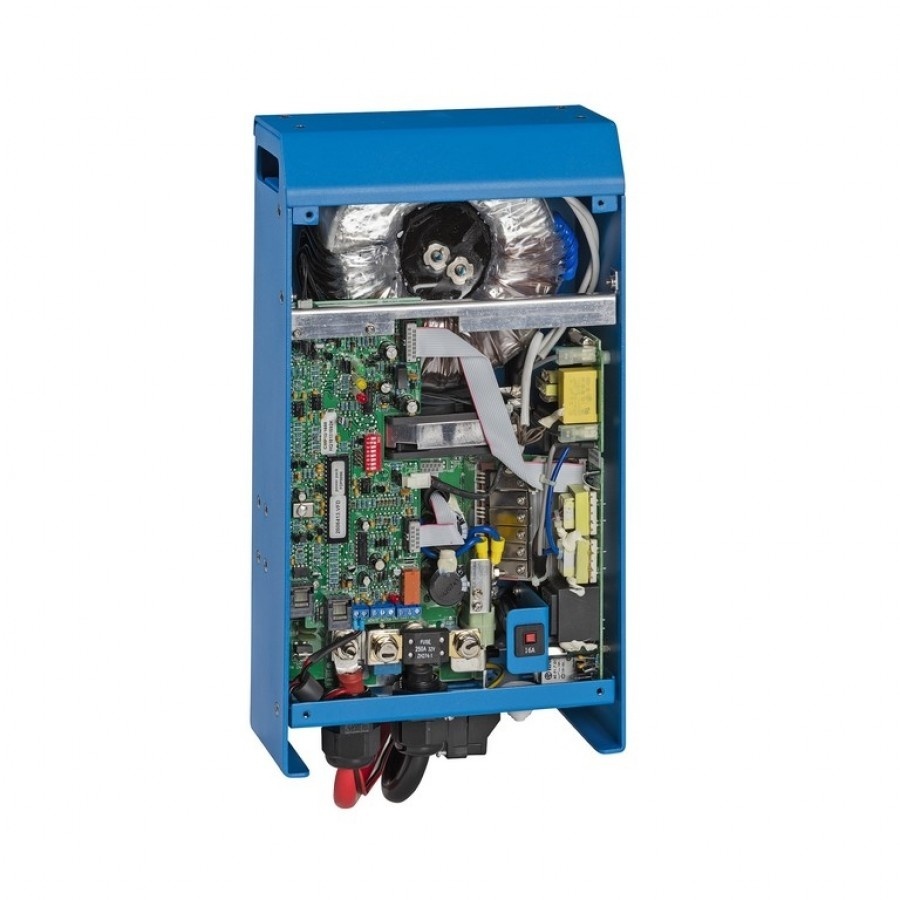

Victron Omvormer 12/1600 Compact
Zuivere sinusomvormer 12V naar 230 VAC, 1600VA / 1300W continu bij 25 °C, 3000W piek, VE.Bus met twee RJ45-poorten, parallel tot 6 toestellen en driefase, programmeerbaar relais, aan/uit op afstand, AES- en zoekmodus, accukabels 35mm² inbegrepen
Specificaties
| EAN | 8719076065043 |
|---|---|
| Merk | Victron |
| Model | Phoenix Compact |
| Accuspanning (V DC) | 12 |
| Uitgangsspanning (V AC) | 230 |
| Vermogen (VA) | 1600 |
| IP-classificatie | 21 |
| Verpakkingseenheid | Per stuk |
| Lengte (mm) | 375 |
| Breedte (mm) | 214 |
| Hoogte (mm) | 375 |
| Gewicht (kg) | 10 |
| communicatieprotocol | VE.Bus |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 2 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >100 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Direct meebestellen (9)
Volledige productomschrijving
Over de Victron Omvormer 12/1600 Compact
Zuivere sinusomvormer 12V naar 230 VAC, 1600VA / 1300W continu bij 25 °C, 3000W piek, VE.Bus met twee RJ45-poorten, parallel tot 6 toestellen en driefase, programmeerbaar relais, aan/uit op afstand, AES- en zoekmodus, accukabels 35mm² inbegrepen
Voor 230V-verbruikers tot 1300W continu in vaartuigen, voertuigen, industriële en infratoepassingen met een 12V-accubank, zoals een koffiezetapparaat, elektrisch gereedschap of een compressorkoelkast. Met 3000W piek vangt de omvormer aanloopstromen van motoren op. Via VE.Bus is het systeem uit te breiden en te bewaken met een GX-apparaat.
Accuspanning
Geschikt voor 12V-accubanken, met een DC-ingangsbereik van 9,5-17V. De uitgang levert 230 VAC ±2% bij 50 Hz ±0,1%; de spanning is instelbaar tussen 210 en 245V en de frequentie is om te schakelen naar 60 Hz. Zuivere sinus.
Vermogen
Continu 1300W bij 25 °C, 1200W bij 40 °C en 800W bij 65 °C; nominaal 1600VA bij een niet-lineaire belasting met crestfactor 3:1. Piekvermogen 3000W. Maximaal rendement 92%. Nullastvermogen 8W, in AES-modus 5W en in zoekmodus 2W.
Koppelbaar
Tot zes identieke toestellen parallel, met DC-kabels van gelijke lengte en doorsnede en UTP-kabels direct van toestel naar toestel; een splitter is niet toegestaan. Driefase alleen in sterschakeling, niet in driehoek. Tot drie toestellen stel je in met VE.Bus Quick Configure, vanaf vier met VE.Bus System Configurator. Zoek- en AES-modus werken alleen bij een toestel dat los werkt. Bediening op afstand via de Phoenix Inverter Control, een Digital Multi Control of een GX-apparaat; er mag één afstandsbediening tegelijk aangesloten zijn.
Constructie
Aluminium behuizing in blauw (RAL 5012), beschermingsgraad IP21, koeling met ventilator, bedrijfstemperatuur -40 tot +65 °C. Beveiligd tegen kortsluiting van de uitgang, overbelasting, te hoge en te lage accuspanning, te hoge temperatuur, 230 VAC op de uitgang en een te hoge rimpelspanning op de ingang. Bij ompoling van de accu kan de interne zekering beschadigen.
Montage
Laat minstens 10 cm vrije ruimte rondom het toestel voor koeling. De accukabels van 1,5 m (35mm²) zitten vast aan het toestel. Bij een kabellengte van 1,5 tot 5 m adviseert Victron 70mm², bij 5 tot 10 m 140mm². Victron noemt geen zekeringwaarde, maar de DC-kabels moeten wel gezekerd worden. Aard de behuizing. De 230V-uitgang sluit je aan via een G-ST18i-stekker.
Communicatie
VE.Bus met twee RJ45-poorten voor afstandsbediening, parallel- en driefasebedrijf. Instellen via de DIP-schakelaars of met VEConfigure en VictronConnect via een MK3-USB-interface. Monitoring via een GX-apparaat en het VRM Portal - Victron Energy. Het programmeerbare relais staat standaard als alarmrelais en schakelt 230V/4A AC, 4A tot 35 VDC of 1A tot 60 VDC. Aan/uit op afstand via een externe schakelaar op de tweepolige klem.
Overige
De omvormer heeft geen omschakelautomaat. Voor automatisch omschakelen tussen walstroom of aggregaat en omvormer verwijst Victron naar een MultiPlus of Quattro. De nul van de uitgang is met de behuizing verbonden, zodat een aardlekschakelaar in de uitgang werkt.
Meegeleverd
Accukabels van 1,5 m (35mm²), aan het toestel bevestigd.
Direct mee te bestellen
- Accukabel rood 70mm² per meter, KABRD0107000 (categorie Accukabels)
- Accukabel zwart 70mm² per meter, KABZW0107000 (categorie Accukabels)
- Perskabeloog 70mm² > M8, PSKABOG00071 (categorie Perskabelogen)
- MEGA-fuse zekeringhouder 2xM8, ZEKHD0000200 (categorie Zekeringhouders)
- Mega zekeringhouder M8 35-300A, ZEKHD0000800 (categorie Zekeringhouders)
- Victron Phoenix Inverter Control, REC030001210 (categorie Bedieningspanelen)
- Victron Digital Multi Control 200/200A, REC020005010 (categorie Bedieningspanelen)
- Victron Ekrano GX, BPP900480100 (categorie Bedieningspanelen)
- TS Enovations IMD3+ Isolatiebewaker, SHP302501460 (categorie Isolatiebewakers)
Gerelateerde producten
- Victron Omvormer 12/2000 Compact, CIN122200000
- Victron Omvormer 12/3000, PIN123020000
- Victron Omvormer 12/1200 Compact, CIN122120000
Documentatie
- Datasheet omvormers 1200VA - 5000VA (NL)
- Datasheet omvormers 1200VA - 5000VA (EN)
- Handleiding omvormer Compact 1200 - 1600 (meertalig, incl. NL en EN)
- Beknopte installatiehandleiding Phoenix omvormer Compact 12/24V 1200VA - 1600VA (EN)
- Maatvoering omvormer Compact 12V 24V 1200VA - 1600VA
- EU-conformiteitsverklaring omvormers 1200VA - 5000VA
- Certificaat ECE R10-6 12V MultiPlus Compact en omvormers
- ISO 9001-certificaat Victron Energy
Video's
Vraag & antwoord
| Welke DC-zekering gebruik ik? | Victron noemt geen zekeringwaarde in datasheet of handleiding, maar schrijft wel voor dat de DC-kabels gezekerd worden. |
|---|---|
| Welke accukabel gebruik ik bij een grotere afstand? | Bij 1,5 tot 5 m adviseert Victron 70mm², bij 5 tot 10 m 140mm². De vaste kabel van 1,5 m is 35mm². |
| Kan ik deze omvormer combineren met een ander type of vermogen? | Nee, parallel en driefase alleen met identieke toestellen, maximaal zes, met DC-kabels van gelijke lengte en doorsnede. |
| Werkt driefase ook in driehoek? | Nee, alleen in sterschakeling. Tot drie toestellen stel je in met VE.Bus Quick Configure, vanaf vier met VE.Bus System Configurator. |
| Hoe verlaag ik het verbruik in rust? | Met de zoekmodus (2W, uit onder 40W en weer aan boven 100W) of de AES-modus (5W); beide alleen bij een toestel dat los werkt. |
| Kan ik twee afstandsbedieningen tegelijk aansluiten? | Nee, er mag één afstandsbediening tegelijk aangesloten zijn, op een van de twee RJ45-poorten of via de klem voor aan/uit op afstand. |
Contact
Twijfel je over de kabeldoorsnede, de beveiliging of de opbouw van een parallel- of driefasesysteem? Voel je vrij om contact met ons op te nemen; wij denken graag mee over je installatie. Neem contact op met Top Systems.
Specificaties
| Accuspanning | 12V |
| DC-ingangsbereik | 9,5-17V |
| Nominaal vermogen | 1600VA |
| Continu vermogen 25/40/65 °C | 1300W / 1200W / 800W |
| Piekvermogen | 3000W |
| Uitgangsspanning | 230 VAC ±2%, instelbaar 210-245V |
| Frequentie | 50 Hz ±0,1%, omschakelbaar naar 60 Hz |
| Golfvorm | Zuivere sinus |
| Maximaal rendement | 92% |
| Nullastvermogen / AES / zoekmodus | 8W / 5W / 2W |
| Communicatie | VE.Bus, 2x RJ45 |
| Parallel / driefase | Ja, tot 6 identieke toestellen; driefase in ster |
| Programmeerbaar relais | 230V/4A AC, 4A tot 35 VDC, 1A tot 60 VDC |
| Aan/uit op afstand | Ja |
| Accuaansluiting | Accukabels 1,5 m (35mm²) meegeleverd |
| AC-aansluiting | G-ST18i-stekker |
| Behuizing | Aluminium, blauw RAL 5012 |
| Beschermingsgraad | IP21 |
| Bedrijfstemperatuur | -40 tot +65 °C, ventilatorgekoeld |
| Afmetingen (h x b x d) | 375 x 214 x 110 mm |
| Gewicht | 10 kg |
| Normen | EN 60335-1, EN 55014-1, EN 55014-2 |
| Garantie | 5 jaar |
| EAN | 8719076065043 |
