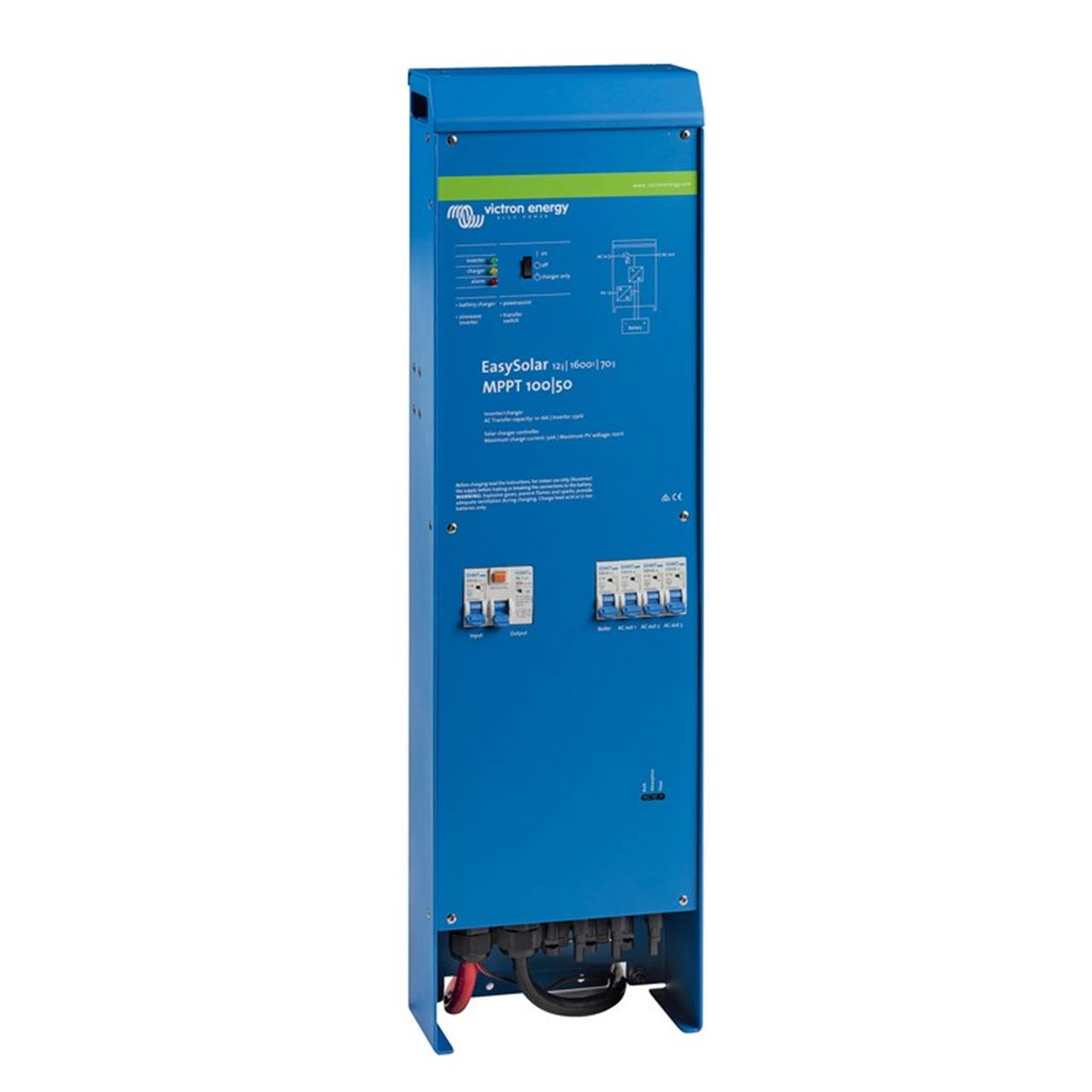

Over de Victron EasySolar 12/1600/70-16 MPPT

All-in-one systeem met omvormer/acculader, MPPT-zonnelader en AC-verdeling: 1600 VA nominaal, 1300 W continu bij 25 °C, 3000 W piek, acculader 70 A, MPPT 100/50 tot 700 Wp, PowerAssist, omschakelaar 16 A, aardlekschakelaar en vier AC-uitgangen.

Toepassingen

Omvormer, acculader, MPPT-zonnelader en complete AC-verdeling in één kast, voorbedraad en met accukabels erbij. Dat scheelt een halve dag installeren en een kast vol losse componenten — ideaal voor een vakantiewoning of camper die in één keer klaar moet zijn.

• Vakantiewoningen, chalets en tuinhuizen met zonnepanelen
• Campers en bestelbussen op 12 V met walstroomaansluiting
• Sloepen en kleinere vaartuigen met walstroom en zonnepanelen
• Meetkasten, keten en projectlocaties die zowel op net als op zon moeten draaien
• Back-upsystemen waarbij de omschakeling ongemerkt moet verlopen

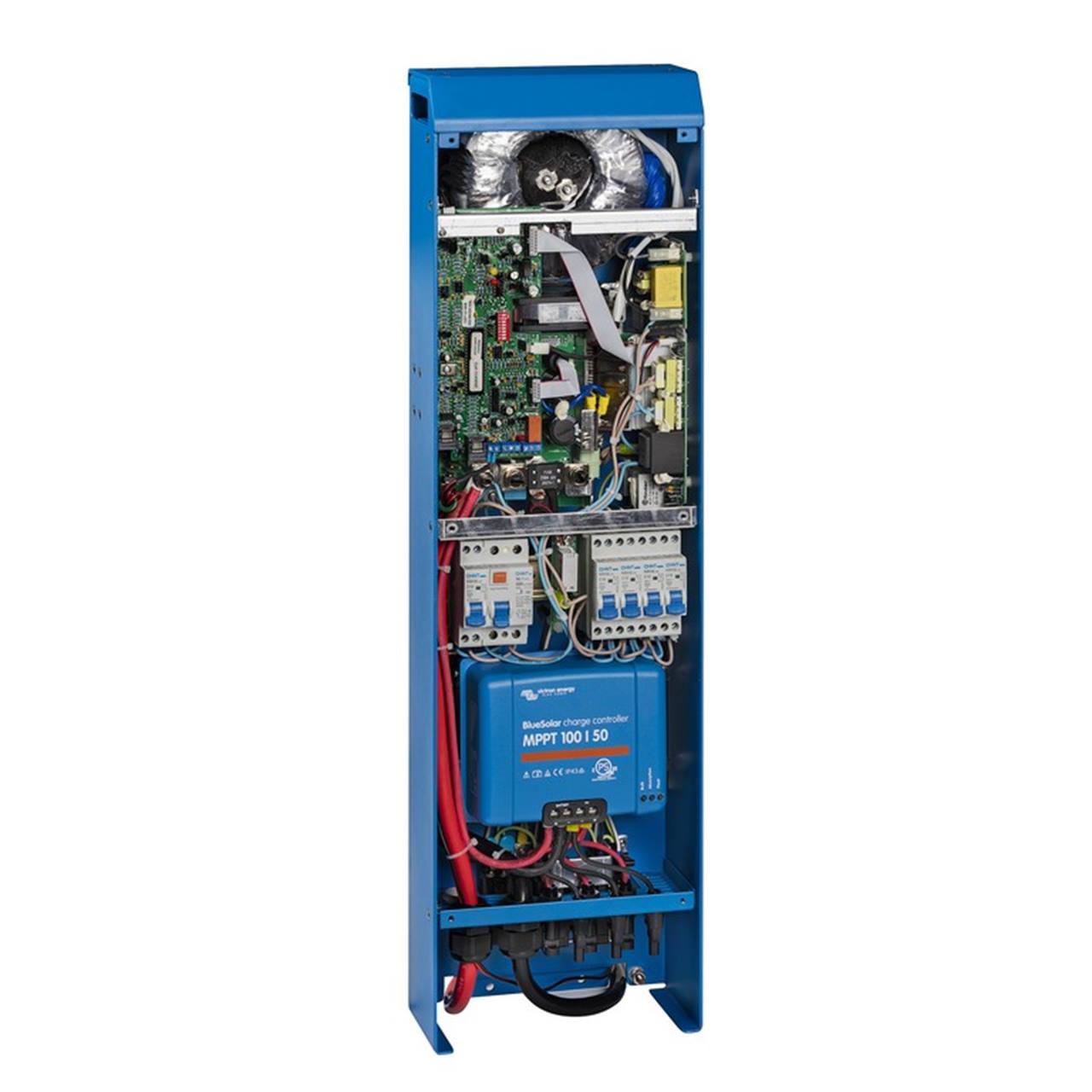

Wat er in de kast zit

• MPPT-zonnelader 100/50 met drie sets MC4-connectoren, dus tot drie strings zonnepanelen

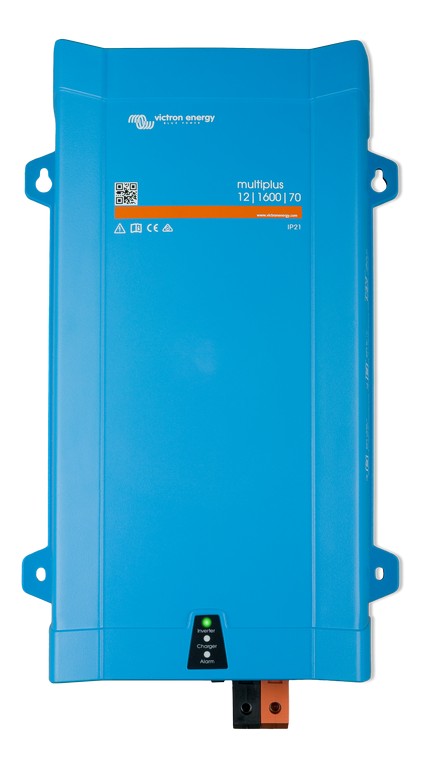

• Omvormer/acculader MultiPlus Compact 12/1600/70 met omschakelaar van 16 A
• AC-verdeling met aardlekschakelaar 30 mA / 16 A en vier uitgangen, beveiligd met twee automaten van 10 A en twee van 16 A
• Accukabels van 1,5 meter meegeleverd; zonnelader en omvormer delen dezelfde kabels

Omvormer en PowerAssist

• 1600 VA nominaal; 1300 W continu bij 25 °C, 1200 W bij 40 °C
• 3000 W piekvermogen
• Uitgangsspanning 230 VAC ±2 %, frequentie 50 Hz ±0,1 %, beide instelbaar naar 240 V en 60 Hz
• PowerAssist: de omvormer vult een te krappe wal- of aggregaataansluiting aan in plaats van dat de zekering eruit vliegt
• Overschakelen bij netuitval gaat zo snel dat computers en regelapparatuur doordraaien
• Maximaal rendement 92 %
• Nullastvermogen 8 W, in search-modus 2 W

Acculader

• AC-ingang 187 – 265 VAC, 45 – 65 Hz, arbeidsfactor 1
• Laadstroom huisaccubank 70 A, startaccu 4 A
• Absorptie 14,4 V, druppellading 13,8 V, opslagmodus 13,2 V
• Accutemperatuursensor meegeleverd; adaptieve meertrapslading
• Programmeerbaar relais, bijvoorbeeld voor algemeen alarm, DC-onderspanning of het starten van een aggregaat

MPPT-zonnelader

• Model MPPT 100/50: maximale laadstroom 50 A, maximale PV-nullastspanning 100 V
• Maximaal 700 Wp PV-vermogen; bij meer aangesloten vermogen begrenst de regelaar op 700 W
• Maximaal rendement 98 %, eigen verbruik 10 mA
• Absorptie 14,4 V en druppellading 13,8 V standaard, temperatuurcompensatie -16 mV/°C
• Adaptieve meertrapslading; de PV-spanning moet bij het starten minimaal de accuspanning plus 5 V bedragen
• VE.Direct-poort op de zonnelader

Configuratie

Het systeem is met VEConfigure en de bijbehorende Assistants in te richten voor netgekoppeld of autonoom bedrijf, inclusief ESS en automatische aggregaatstart. Aansluiten op een pc gaat met de MK3-USB VE.Bus-naar-USB-interface; koppeling aan een GX-apparaat geeft toegang tot het VRM Portal - Victron Energy.

Aansluiting en montage

• Ingangsspanningsbereik 9,5 – 17 V

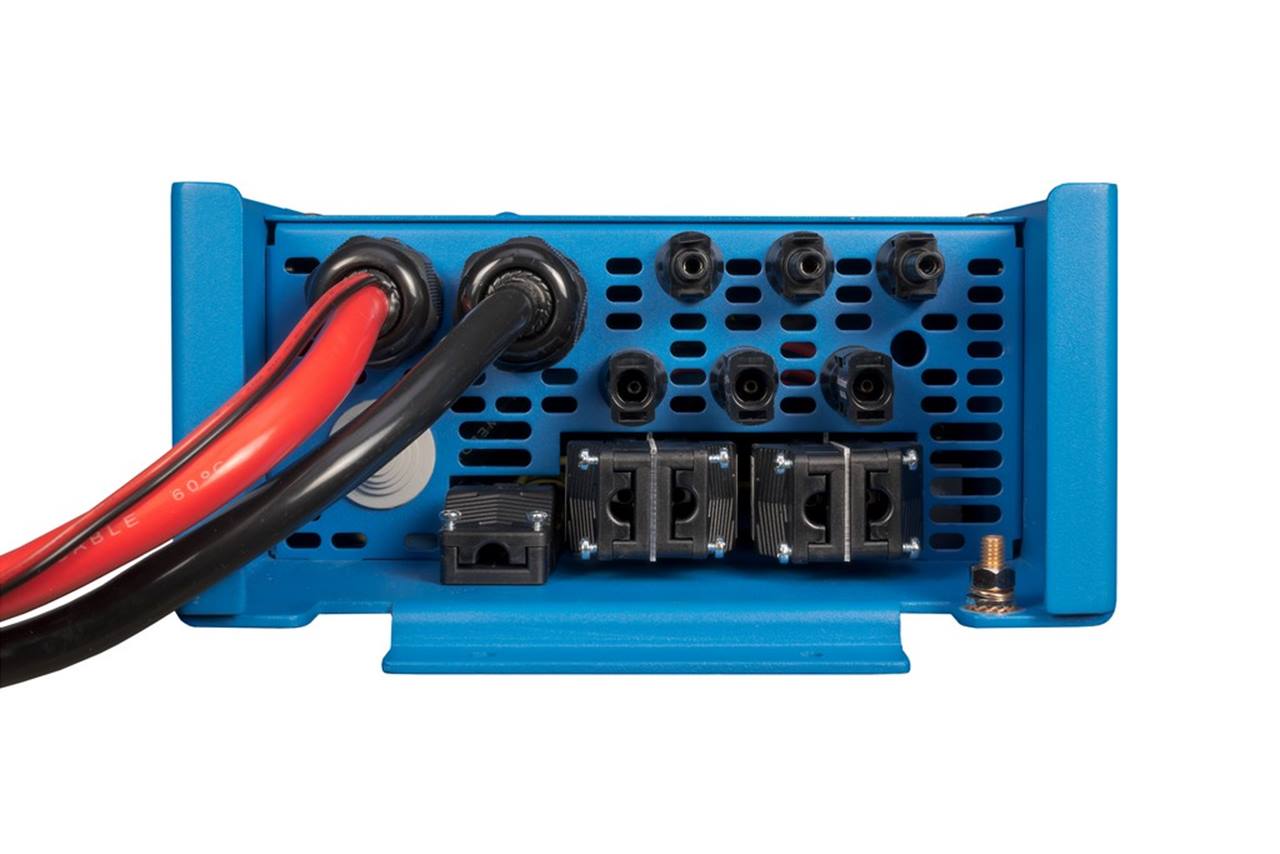

• PV-aansluiting op drie sets MC4-connectoren
• 230 V-aansluiting met G-ST18i-connector
• Eén uitgang van 16 A wordt door de AC-ingang gestuurd en schakelt alleen in als er netspanning of aggregaat aanwezig is
• Beveiligd tegen kortsluiting, overbelasting, te hoge en te lage accuspanning, te hoge temperatuur, 230 VAC op de omvormeruitgang en te hoge rimpelspanning
• Aluminium behuizing, beschermingsgraad IP21; uitsluitend droge, binnen gelegen opstelling
• Bedrijfstemperatuur -20 tot +50 °C met ventilatorkoeling
