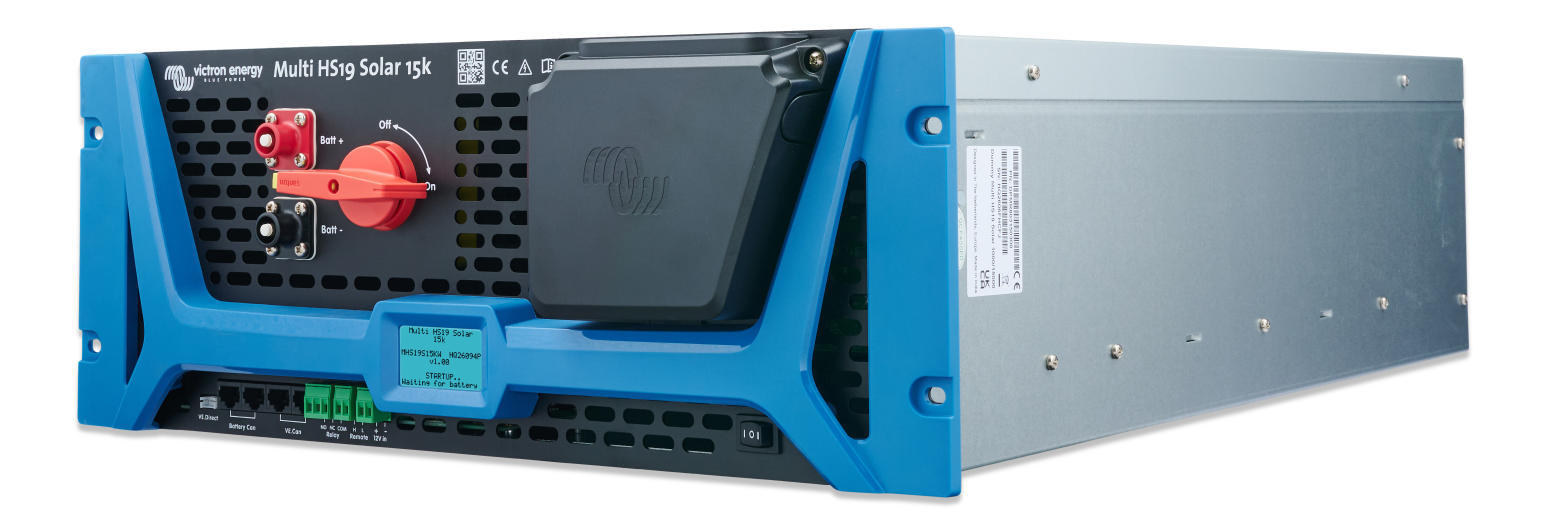

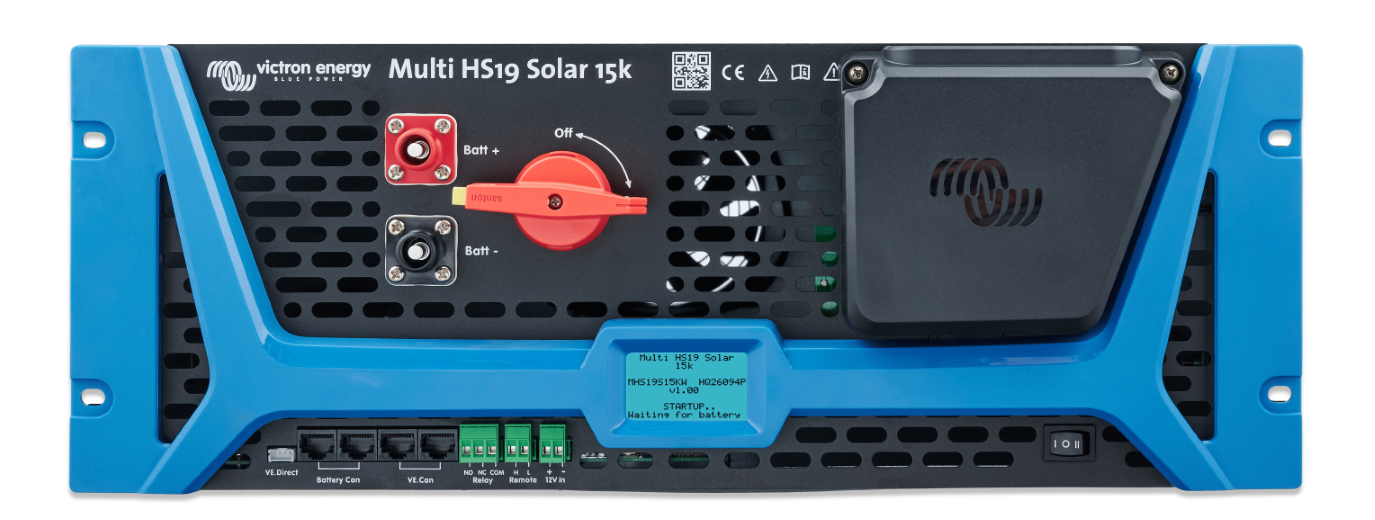

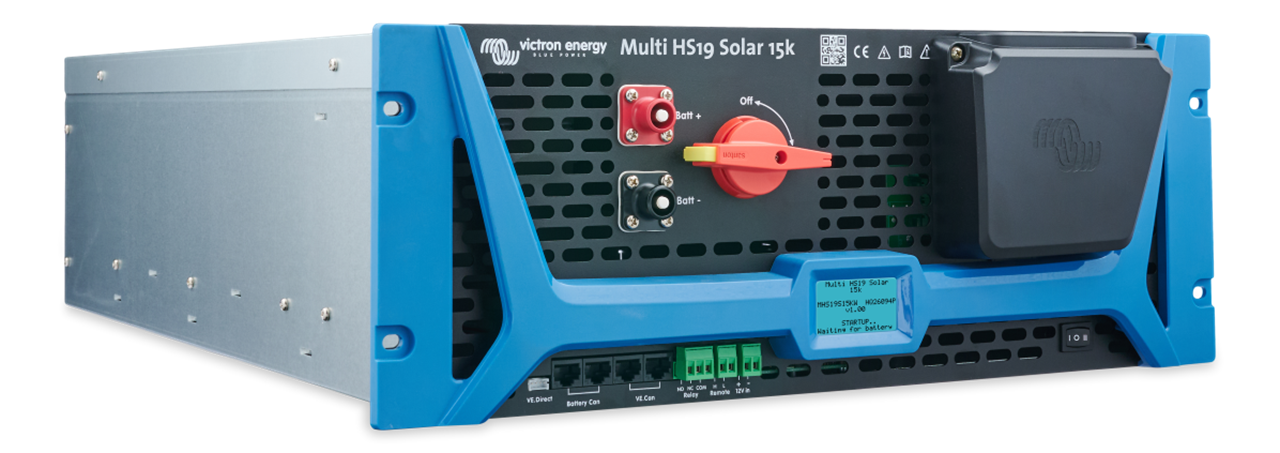

Multi HS19 Solar 15kW
Multi HS19 Solar 15kW

Multi HS19 Solar 15kW

Artikelnummer: PMR803150300

Op voorraad

Dit product is hoogspanningsapparatuur en brengt verhoogde veiligheidsrisico’s met zich mee. Alleen aantoonbaar deskundige en gekwalificeerde professionals mogen de apparatuur installeren, in gebruik stellen of eraan werken. De koper is verantwoordelijk voor veilige installatie, gebruik en onderhoud.


Driefase omvormer/lader-combinatie met MPPT voor hoogspanningsaccu's 650-1000V, 15kW continu, 22kW piek, 400 VAC, vier MPPT-trackers 100-600V voor 32kW PV, laadstroom 41A, AC-ingang 32A, tweede AC-uitgang, accu-CAN, VE.Can, VE.Direct, 19 inch 4U
lees meer

Volledige productomschrijving

Over de Multi HS19 Solar 15kW

Driefase omvormer/lader-combinatie met MPPT voor hoogspanningsaccu's 650-1000V, 15kW continu, 22kW piek, 400 VAC, vier MPPT-trackers 100-600V voor 32kW PV, laadstroom 41A, AC-ingang 32A, tweede AC-uitgang, accu-CAN, VE.Can, VE.Direct, 19 inch 4U


Voor energieopslag met hoogspanningsaccu's in woningen met een driefase-aansluiting, bedrijfspanden en off-grid living, waar omvormer, lader en zonneregelaar in één 19 inch-rek samenkomen. Vier MPPT-trackers verwerken samen 32kW PV, en met een extern GX-apparaat werkt de combinatie als ESS. Ook wel Multi HS19 15k of 15kVA genoemd.

Accuspanning

Voor hoogspanningsaccu's van 650V tot 1000V met CAN-communicatie. De accu is niet galvanisch gescheiden van de PV-ingang en het AC-net. De uitgang levert 400 VAC ±10% driefase bij 50 of 60 Hz, met een vervorming onder 3%.

Vermogen

Continu 15kW tot 40 °C, 22A RMS per fase. Piekvermogen 22kW, piekstroom 32A. Maximaal rendement 98%; nullastvermogen 50W bij 650V. De AC-ingang schakelt maximaal 32A door. PowerControl en PowerAssist begrenzen de netstroom en vullen een tekort aan vanuit de accu.

Acculader

Laadstroom maximaal 41A, laadvermogen tot 33kW bij 800V; ontlaadstroom maximaal 25A. Laadspanningen en laadalgoritme worden via CAN door het battery management system van de accu bepaald.

MPPT

Vier onafhankelijke MPPT-trackers, elk voor één string van maximaal 8kW, samen 32kW. MPPT-bereik 100V tot 600V, maximale PV-nullastspanning 600V, opstartspanning 300V. Maximale MPP-stroom 13,5A per string, MPPT-rendement 99%.

Koppelbaar

Parallel schakelen is niet mogelijk; het toestel levert zelf een driefasige uitgang. Gebruik alleen hoogspanningsaccu's van de Victron-compatibiliteitslijst. Bediening en monitoring via een extern GX-apparaat zoals de Cerbo GX of Ekrano GX, aangesloten op VE.Can.

Constructie

19 inch-behuizing van 4U in staal, blauw (RAL 5012) en zwart (RAL 9017), beschermingsgraad IP20, geforceerde luchtkoeling. Bedrijfstemperatuur 0 tot +60 °C, vol vermogen tot 40 °C; maximaal 2000 m hoogte. Alleen voor plaatsing binnen in een geconditioneerde omgeving.

Montage

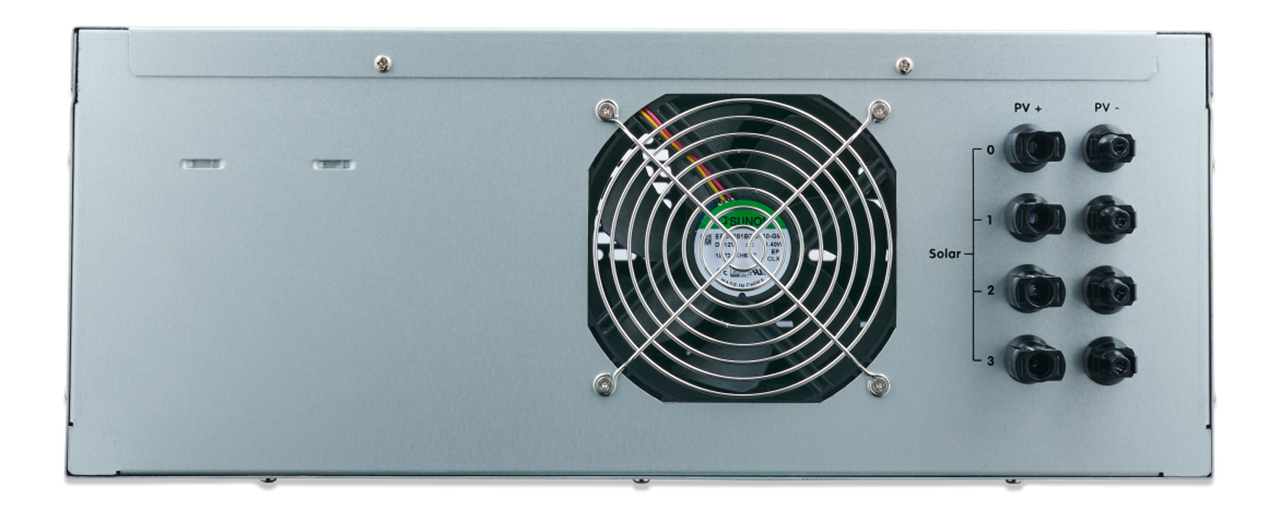

Monteer de behuizing horizontaal in een 19 inch-rek, met 1U vrije ruimte boven en onder. De accu sluit je aan met SurLok Plus 5,7 mm-pluggen, de PV-strings met originele Stäubli MC4-connectoren (niet onder belasting losnemen). AC-klemmen zijn push-in veerklemmen tot 10mm² star of 6mm² soepel. Beveilig de AC-ingang met maximaal 32A; volg voor de DC-beveiliging de accufabrikant.

Communicatie

Accu-CAN, VE.Can, VE.Direct en Bluetooth, plus een display. Er is geen GX ingebouwd: voor monitoring via het VRM Portal - Victron Energy en voor ESS is een extern GX-apparaat op VE.Can nodig. Verder een relais (3A tot 30 VDC), een 12V-ingang voor opstarten zonder accu en aan/uit op afstand.

Algemeen

Het toestel heeft één AC-ingang en twee AC-uitgangen; AC-out-2 schakelt af zodra het systeem op de accu draait. ESS zit ingebouwd. Teruglevering is pas mogelijk nadat de netcode is ingesteld; af fabriek staat die op geen. Het toestel is niet in alle landen gecertificeerd. Installatie alleen door gekwalificeerde vakmensen.

Direct mee te bestellen

Documentatie

Vraag & antwoord

Kan ik meerdere toestellen parallel zetten?Nee, parallel schakelen wordt niet ondersteund. Het toestel levert zelf 15kW driefase.
Welke accu's kan ik gebruiken?Alleen hoogspanningsaccu's van 650V tot 1000V met CAN-communicatie die op de Victron-compatibiliteitslijst voor de Multi HS19 staan.
Heeft het toestel een ingebouwde GX?Nee, voor monitoring via VRM en voor ESS sluit je een extern GX-apparaat aan op VE.Can.
Waarom levert het toestel niet terug aan het net?De netcode staat af fabriek op geen. Teruglevering werkt pas na het instellen van de netcode voor je land.
Hoeveel PV-vermogen kan ik aansluiten?Vier strings van elk maximaal 8kW, samen 32kW, binnen een MPPT-bereik van 100V tot 600V.

Contact

Wil je weten welke hoogspanningsaccu, welk GX-apparaat en welke PV-opstelling bij je installatie passen? Voel je vrij om contact met ons op te nemen, wij denken graag mee over je systeem. Neem contact op met Top Systems.

Specificaties

Nominaal vermogen15kVA / 15kW continu tot 40 °C
Piekvermogen22kW, piekstroom 32A
AC-uitgang400 VAC ±10%, driefase, 22A RMS per fase
Frequentie50/60 Hz (45-65 Hz)
VervormingMinder dan 3%
Maximaal rendement98%
Nullastvermogen50W bij 650V
AC-ingangMaximaal 32A
AC-uitgangen2 (AC-out-2 alleen bij netspanning)
PowerControl / PowerAssistJa / Ja
Accuspanning650-1000V
Laadstroom / laadvermogen41A / 33kW bij 800V
Ontlaadstroom25A
MPPT4 trackers, 8kW per string, 32kW totaal
MPPT-bereik100-600V
Maximale PV-nullastspanning600V
Opstartspanning PV300V
Maximale MPP-stroom per string13,5A
MPPT-rendement99%
CommunicatieAccu-CAN, VE.Can, VE.Direct, Bluetooth
Relais3A tot 30 VDC
ParallelNiet mogelijk
AccuaansluitingSurLok Plus 5,7 mm
PV-aansluitingStäubli MC4
AC-aansluitingPush-in veerklemmen
Behuizing19 inch, 4U, staal, blauw RAL 5012 en zwart RAL 9017
BeschermingsgraadIP20
Bedrijfstemperatuur0 tot +60 °C, vol vermogen tot 40 °C
Maximale hoogte2000 m
Luchtvochtigheid95%, niet condenserend
Gewicht26,5 kg
NormenEN-IEC 62109-1, EN-IEC 62109-2
Garantie5 jaar
EAN8719076058410
