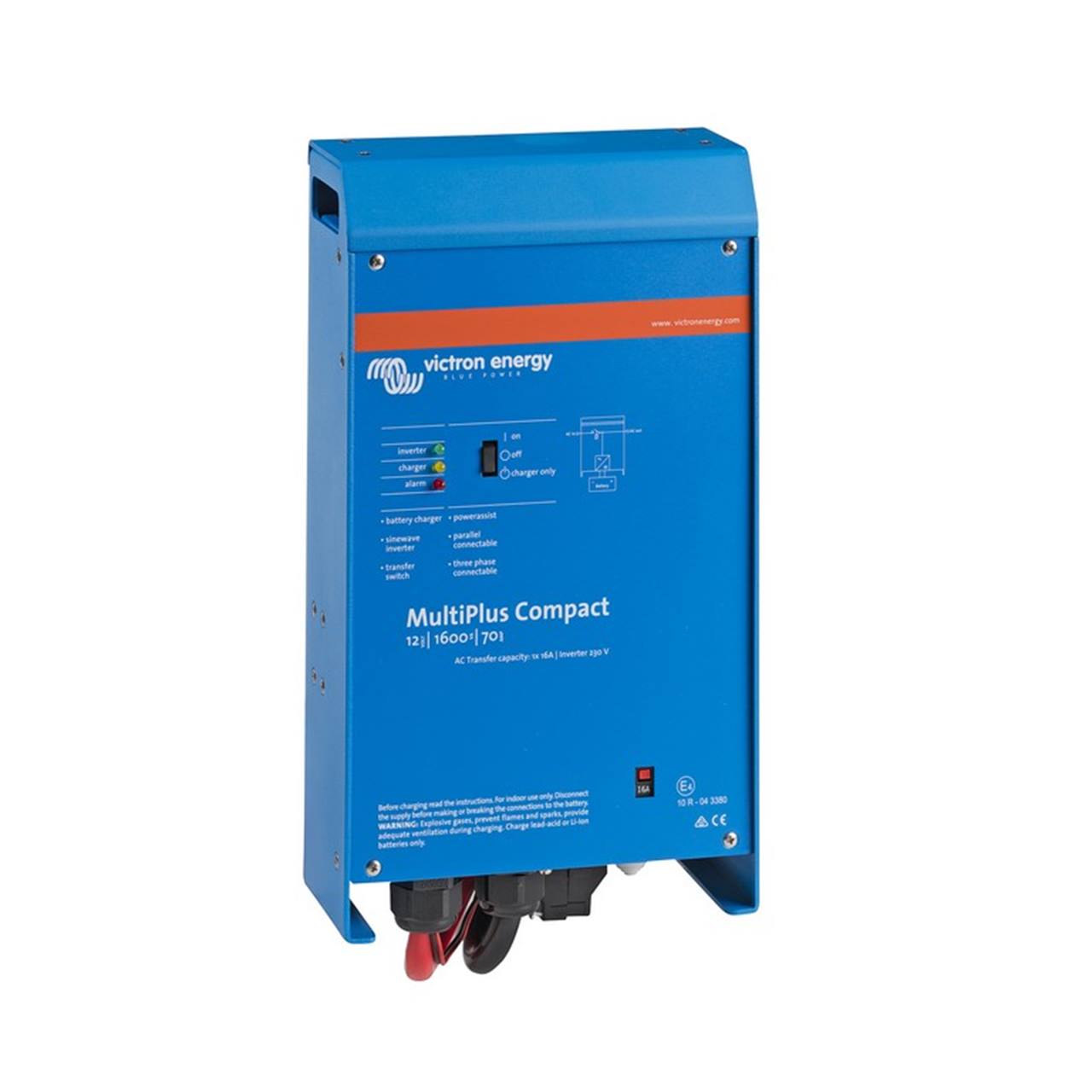

Victron MultiPlus 12/1600/70-16 Compact

Over de Victron MultiPlus 12/1600/70-16 Compact

Omvormer/lader voor 12V-accubanken, 230 VAC zuivere sinus, 1300W continu bij 25°C, 3000W piek, 70A adaptieve 4-traps lader, 4A startaccu-uitgang, 16A omschakelautomaat, PowerControl en PowerAssist, temperatuursensor, VE.Bus, tot 6 parallel of 3-fase

Combinatie van omvormer, acculader en omschakelautomaat in een compacte aluminium behuizing, voor 12V-systemen waar de ruimte beperkt is. Geschikt voor vaartuigen, campers, bedrijfswagens en industriële of infratoepassingen. Met PowerAssist vult de omvormer een zwakke walstroom- of generatoraansluiting aan uit de accubank, zodat piekbelastingen worden opgevangen.

Accuspanning

Geschikt voor 12V-accubanken, met een DC-ingangsbereik van 9,5 tot 17V. Naast de hoofduitgang voor de accubank is er een tweede laaduitgang van 4A om een startaccu bij te laden.

Vermogen

De omvormer levert continu 1300W (1600 VA) bij 25°C, 1200W bij 40°C en 800W bij 65°C, met een piekvermogen van 3000W. De uitgang is een zuivere sinus van 230 VAC ±2%, 50 Hz, instelbaar naar 60 Hz. De omschakelautomaat schakelt maximaal 16A door. Met PowerControl begrens je de wal- of generatorstroom; met PowerAssist vult de omvormer die aan uit de accubank wanneer de vraag hoger is.

Acculader

De lader levert 70A met een adaptieve 4-traps laadkarakteristiek. Standaard staat de lader ingesteld op 14,4V absorptie, 13,8V druppel en 13,2V opslag. Een accutemperatuursensor corrigeert de laadspanning op basis van de accutemperatuur.

Koppelbaar

Via de VE.Bus-poort kunnen tot zes toestellen parallel worden geschakeld, of kunnen ze samen een 3-fase-systeem vormen. Bedienen op afstand kan met een Digital Multi Control of via de aansluiting voor remote on/off. Een GX-apparaat sluit je aan via VE.Bus.

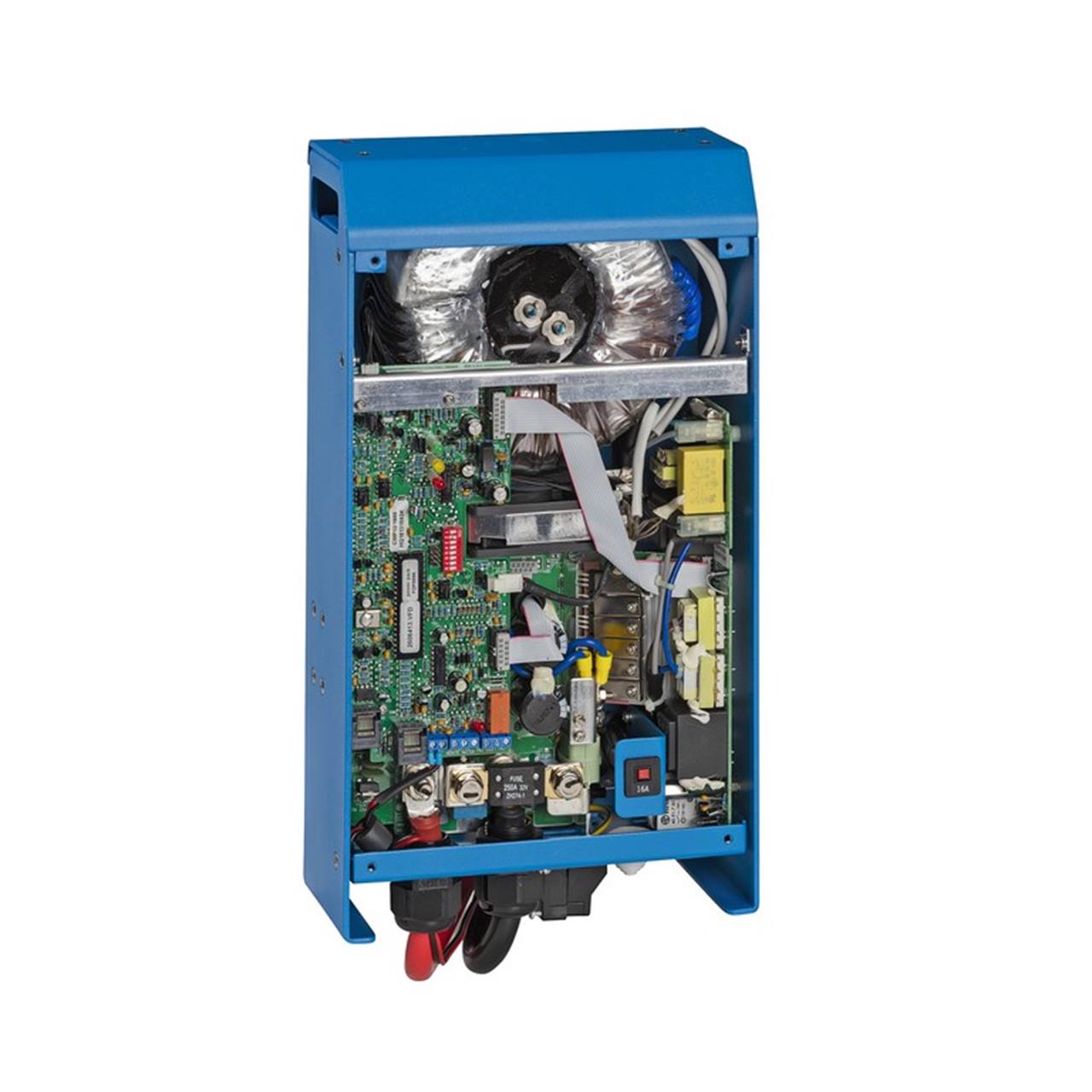

Constructie

Aluminium behuizing met beschermingsklasse IP20, dus voor droge ruimtes binnen. De koeling werkt met een ventilator. Beveiligd tegen kortsluiting van de uitgang, overbelasting, te hoge of te lage accuspanning, te hoge temperatuur, 230 VAC op de omvormeruitgang en een te hoge rimpelspanning.

Montage

De omvormer wordt geleverd met accukabels van 1,5 m met M8-aansluiting. De 230 VAC-aansluiting gaat via een G-ST18i-connector of schroefklemmen. Door de IP20-behuizing hoort de omvormer in een droge, binnen gelegen ruimte.

Communicatie

De VE.Bus-poort verbindt de omvormer met een Digital Multi Control, met andere toestellen in een parallel- of 3-fase-systeem en met een GX-apparaat. Via een GX-apparaat volg je de installatie op afstand in de VRM Portal - Victron Energy. Instellen gaat met VictronConnect via een VE.Bus Smart dongle of de MK3-USB-interface. Het programmeerbare relais schakelt tot 230 VAC/4A, 4A tot 35 VDC en 1A tot 60 VDC.

Verpakking

Naast de omvormer zitten accukabels van 1,5 m met M8-aansluiting in de verpakking.

Direct mee te bestellen

• MEGA-fuse zekeringhouder 2xM8, ZEKHD0000200 – Zekeringhouders
• Victron interface MK3-USB (VE.Bus to USB), ASS030140000-C – Interface
• Victron VE.Bus Smart dongle, ASS030537010 – Draadloos
• Victron Digital Multi Control 200/200A, REC020005010 – Bedieningspanelen
• Victron Digital Multi Control 200/200A GX (90º), DMC000200010R – Bedieningspanelen
• Victron Cerbo GX MK2, BPP900451100 – Bedieningspanelen
• Communicatie kabel 5 meter, ASS030065001 – Communicatie
• TS Enovations IMD3+ Isolatiebewaker, SHP302501460 – Isolatiebewakers
• Victron SmartShunt 500A/50mV, SHU050150050 – Accumonitors
• Isolatiekap zwart 35 / 50mm², ISKP222N4V14 – Isolatiekappen

Gerelateerde producten

• Victron MultiPlus 12/2000/80-30 Compact, CMP122200000
• MultiPlus 12/1200/50-16 Compact, CMP122120000

Documentatie

• Handleiding MultiPlus Compact 800-1200-1600 (NL/EN)
• Datasheet MultiPlus Inverter/Charger 800VA - 5kVA (EN)
• Overzicht handleidingen MultiPlus Compact bij Victron Energy
• ISO 9001-certificaat Victron Energy (EN)

Twijfel je welke omvormer/lader bij je installatie past, of hoe je deze het beste combineert met je bestaande systeem? Voel je vrij om contact met ons op te nemen. Wij denken graag mee over je project.

Specificaties
