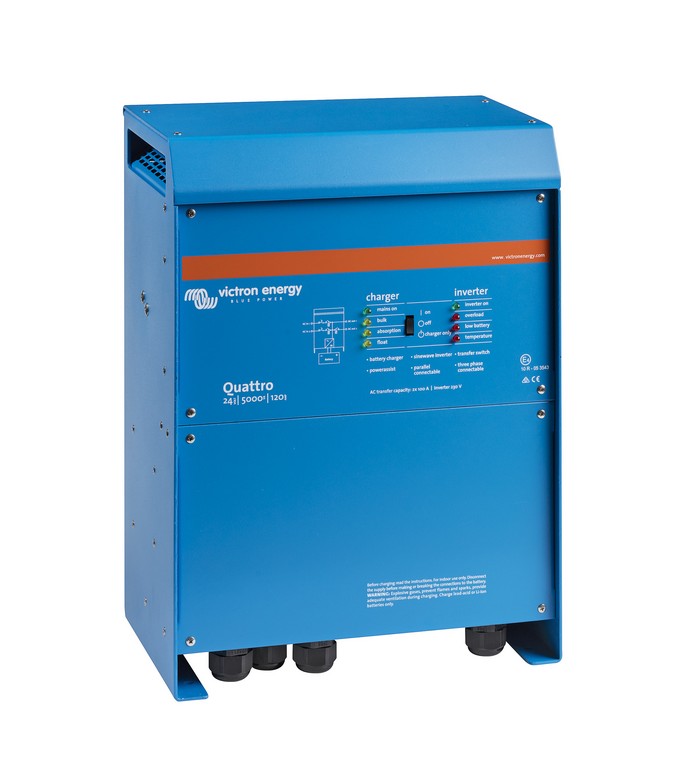

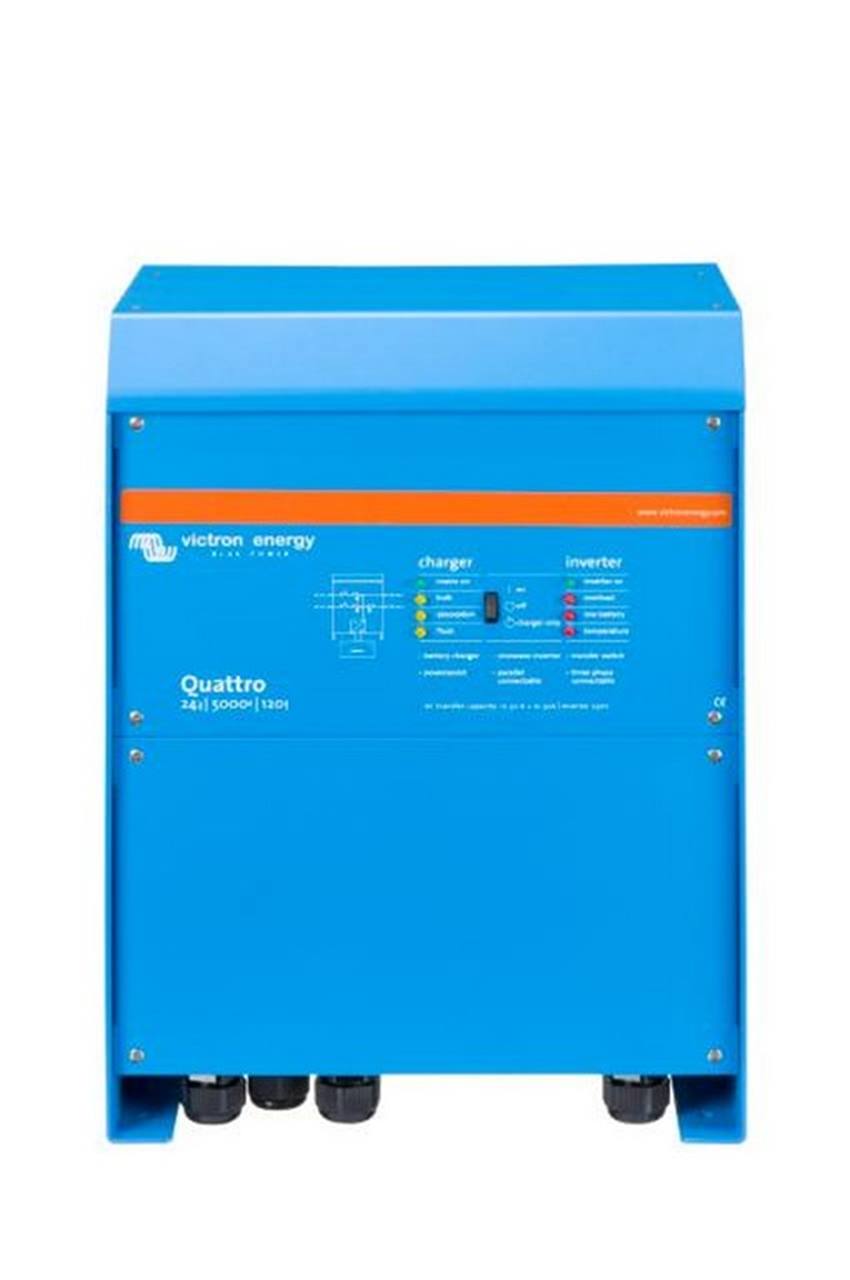

Quattro 24/5000/120-100/100
Omvormer/lader-combinatie met twee AC-ingangen voor 24V-systemen: 5000 VA / 4000 W continu, 10000 W piek, adaptieve lader 120 A, startaccu 4 A, 2x 100 A doorvoer, hulpuitgang 50 A, PowerControl, PowerAssist, drie programmeerbare relais, VE.Bus.
Specificaties
| EAN | 8719076024156 |
|---|---|
| Merk | Victron |
| Model | Quattro |
| Accuspanning | 24 |
| Netspanning | 230 |
| Uitgangsspanning | 230 |
| Vermogen | 5000 |
| IP-classificatie | 20 |
| Verpakkingseenheid | Per stuk |
| Lengte | 240 |
| Breedte | 328 |
| Hoogte | 444 |
| Gewicht | 31.5 |
| Aantal AC-uitgangen | 2 |
| Systeemspanning | 24 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 4 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >100 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Direct meebestellen (16)
Volledige productomschrijving
Over de Victron Quattro 24/5000/120-100/100
Omvormer/lader-combinatie met twee AC-ingangen voor 24V-systemen: 5000 VA / 4000 W continu, 10000 W piek, adaptieve lader 120 A, startaccu 4 A, 2x 100 A doorvoer, hulpuitgang 50 A, PowerControl, PowerAssist, drie programmeerbare relais, VE.Bus.
Toepassingen
Voor installaties met twee voedingsbronnen: walstroom én aggregaat, of twee aggregaten. Schakelt automatisch naar de actieve bron, laat 2x 100 A door en levert 4000 W continu. Met 120 A laadstroom voor grote 24V-accubanken.
Omvormer, lader en dubbele omschakelaar in één
Zuivere sinusomvormer, adaptieve viertraps lader en twee supersnelle AC-wisselschakelaars in één aluminium behuizing. De volbrug- plus toroïde transformatortopologie is bestand tegen kortsluiting en beveiligt tegen oververhitting bij overbelasting of hoge omgevingstemperatuur.
Twee AC-ingangen met geïntegreerde omschakelaar
Twee onafhankelijke bronnen aansluitbaar, elk met een eigen instelbare stroomlimiet en 100 A doorvoercapaciteit. Het toestel kiest automatisch de actieve bron op prioriteit.
Twee AC-uitgangen
De hoofduitgang is onderbrekingsvrij. De hulpuitgang van 50 A is alleen actief zolang er wisselspanning op een van de ingangen staat, geschikt voor verbruikers die de accubank niet mogen ontladen.
PowerControl
Per AC-ingang is een stroomlimiet instelbaar. Het toestel laadt uitsluitend met de stroom die overblijft, zodat wal- of aggregaataansluiting niet overbelast raakt.
PowerAssist
Vult een tekort aan wal- of aggregaatstroom direct aan uit de accubank. Zodra de belasting afneemt, wordt het overschot gebruikt om de accubank weer te laden.
Laden
- Adaptieve viertraps karakteristiek: bulk, absorptie, druppel, opslag, met BatterySafe-modus
- Laadspanningen 28,8 V absorptie, 27,6 V druppel, 26,4 V opslag
- 120 A huisaccu, 4 A onderhoudslading startaccu
- Accutemperatuursensor meegeleverd
Search Mode en AES
In zoekmodus daalt het nullastverbruik van 30 W naar 10 W. Als alternatief verlaagt AES het verbruik naar 25 W door de sinusspanning te versmallen; AES is alleen bruikbaar in stand-alone opstelling.
Drie programmeerbare relais
In te stellen als algemeen alarm, DC-onderspanningsmelding of start/stop van een aggregaat. Contactbelasting 230 VAC / 4 A, of 4 A tot 35 VDC en 1 A tot 60 VDC.
Parallel en driefase
Tot zes eenheden parallel, of drie eenheden in driefase-opstelling; tot zes sets van drie parallel. Configuratie via VE.Bus Quick Configure en VE.Bus System Configurator.
Aansluiting
Vier M8-bouten, twee positieve en twee negatieve. Accukabels worden niet meegeleverd; aanbevolen doorsnede 95 mm² of 2x 50 mm² bij een lengte tot 5 meter. AC-aansluiting via M6-bouten.
Bewaking en configuratie
VE.Bus-poort voor parallel- en driefasebedrijf, bewaking op afstand en systeemintegratie. Met een GX-apparaat als communicatiecentrum is het systeem lokaal en via internet te volgen op de VRM Portal - Victron Energy vanaf smartphone, tablet, laptop of pc.
Direct mee te bestellen
- Accukabel rood 95mm² per meter — KABRD0109500 — product — categorie Accukabels
- Accukabel zwart 95mm² per meter — KABZW0109500 — product — categorie Accukabels
- Accukabel rood 50mm² per meter — KABRD0105000 — product — categorie Accukabels
- Accukabel zwart 50mm² per meter — KABZW0105000 — product — categorie Accukabels
- Perskabeloog 95mm² > M8 — PSKABOG00094 — product — categorie Perskabelogen
- Perskabeloog 50mm² > M8 — PSKABOG00051 — product — categorie Perskabelogen
- Isolatiekap rood 70/95mm² — ISKP232N4V02 — product — categorie Isolatiekappen
- Isolatiekap zwart 70/95mm² — ISKP232N4V14 — product — categorie Isolatiekappen
- Isolatiekap rood 35 / 50mm² — ISKP222N4V02 — product — categorie Isolatiekappen
- Isolatiekap zwart 35 / 50mm² — ISKP222N4V14 — product — categorie Isolatiekappen
- Victron Digital Multi Control 200/200A — REC020005010 — product — categorie Bedieningspanelen
- Victron Digital Multi Control 200/200A GX (90º) — DMC000200010R — product — categorie Bedieningspanelen
- Victron Batterij monitor BMV-702 — BAM010702000R — product — categorie Accumonitors
- Victron Batterij monitor BMV-702 Zwart — BAM010702200R — product — categorie Accumonitors
- Victron Batterij Monitor BMV-712 Smart — BAM030712000R — product — categorie Accumonitors
- Victron VE.Bus Smart dongle — ASS030537010 — product
Gerelateerde producten
- Quattro 24/3000/70-50/50 — QUA243020010 — bekijk product

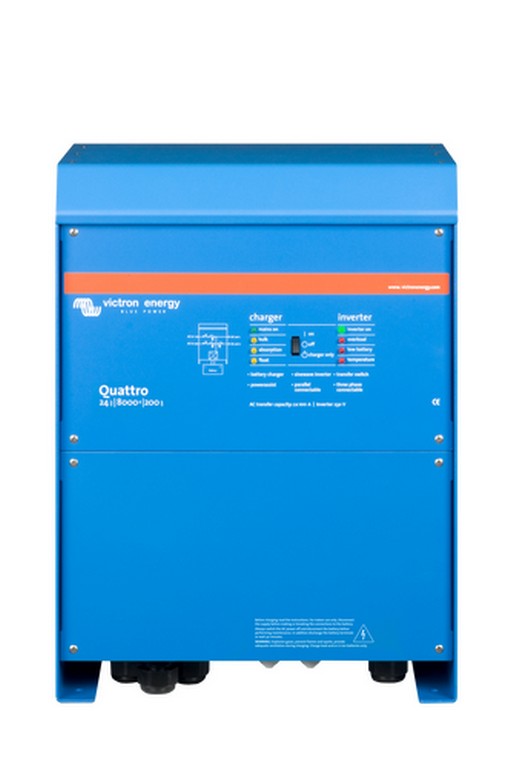

- Quattro 24/8000/200-100/100 — QUA248020010 — bekijk product
Documentatie
- Datasheet Quattro 3kVA - 15kVA 230V (NL)
- Datasheet Quattro 3kVA - 15kVA 230V (EN)
- Handleiding Quattro 5k - 15k 100/100A 230V (NL/EN)
- Quick Install Guide Quattro 24V 48V 5000VA (EN)
- Maatvoering MultiPlus/Quattro 24V 48V 5000VA
- Maatvoering 3D MultiPlus/Quattro 24V 48V 5000VA
- Maatvoering wandmontageplaat 5kVA
- EU-conformiteitsverklaring Quattro(-II)
- Certificaat ECE R10-7 24V 5000VA VE.Bus
- Certificaat IEC 62109-1-2
- Certificaat IEC/EN 60335-1-2
- ISO 9001-certificaat (NL)
- ISO 9001-certificaat (EN)
Video's
Contact
Een installatie met walstroom én aggregaat vraagt om de juiste stroomlimieten, kabeldoorsnedes en beveiliging. Onze specialisten werken het systeem met u uit en leveren het compleet. Neem contact op.
Specificaties
| Specificatie | Waarde |
|---|---|
| Uitgangsvermogen 25 °C | 5000 VA / 4000 W |
| Uitgangsvermogen 40 °C | 3700 W |
| Uitgangsvermogen 65 °C | 3000 W |
| Piekvermogen | 10000 W |
| Laadstroom huisaccu | 120 A |
| Laadstroom startaccu | 4 A |
| Doorschakelstroom per AC-ingang | 2x 100 A |
| Accuspanning | 24 V |
| DC-ingangsbereik | 19 - 33 V |
| AC-ingang | 187 - 250 VAC, 50/60 Hz |
| AC-uitgang | 230 VAC ± 2 %, 50 Hz ± 0,1 % |
| Aantal AC-ingangen | 2 |
| Aantal AC-uitgangen | 2 |
| Hulpuitgang | 50 A |
| PowerControl / PowerAssist | Ja / Ja |
| Nullastvermogen | 30 W |
| Nullastvermogen zoekmodus | 10 W |
| Nullastvermogen AES | 25 W |
| Laadspanning absorptie / druppel / opslag | 28,8 / 27,6 / 26,4 V |
| Accutemperatuursensor | Ja, meegeleverd |
| Programmeerbare relais | 3 |
| Communicatiepoort | VE.Bus |
| Aanbevolen accucapaciteit | 400 - 1400 Ah |
| Accu-aansluiting | Vier M8-bouten |
| AC-aansluiting | M6-bouten |
| Beschermklasse | IP20, vervuilingsgraad 2, OVC III |
| Behuizingsmateriaal | Aluminium |
| Afmetingen (h x b x d) | 444 x 328 x 240 mm |
| Gewicht | 30 kg |
| Bedrijfstemperatuur | -40 tot +65 °C |
| Vochtigheid | Max. 95 %, niet-condenserend |
| Veiligheid | EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1 |
| EAN | 8719076024156 |
