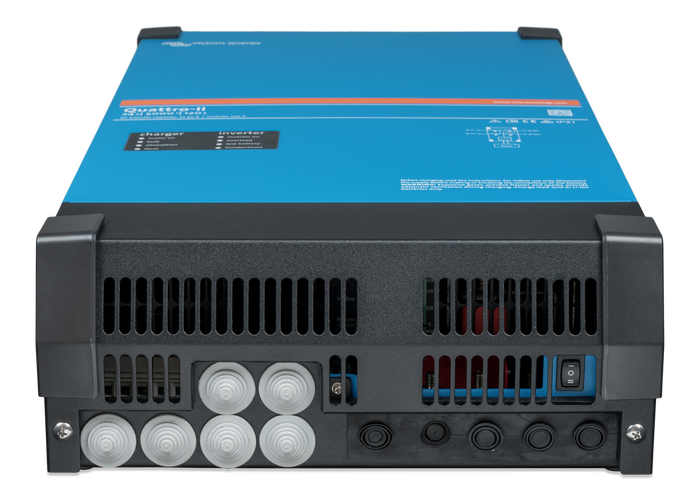

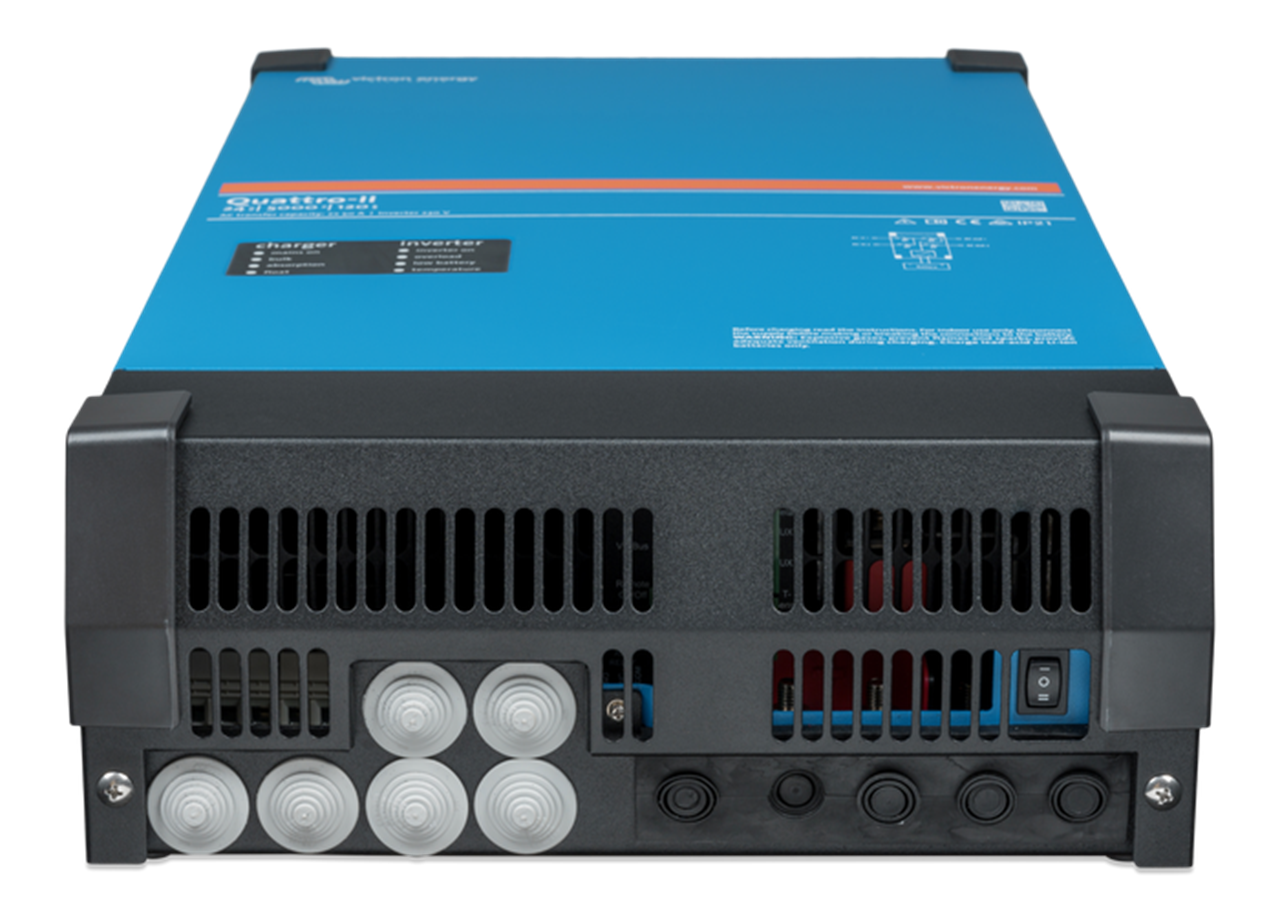

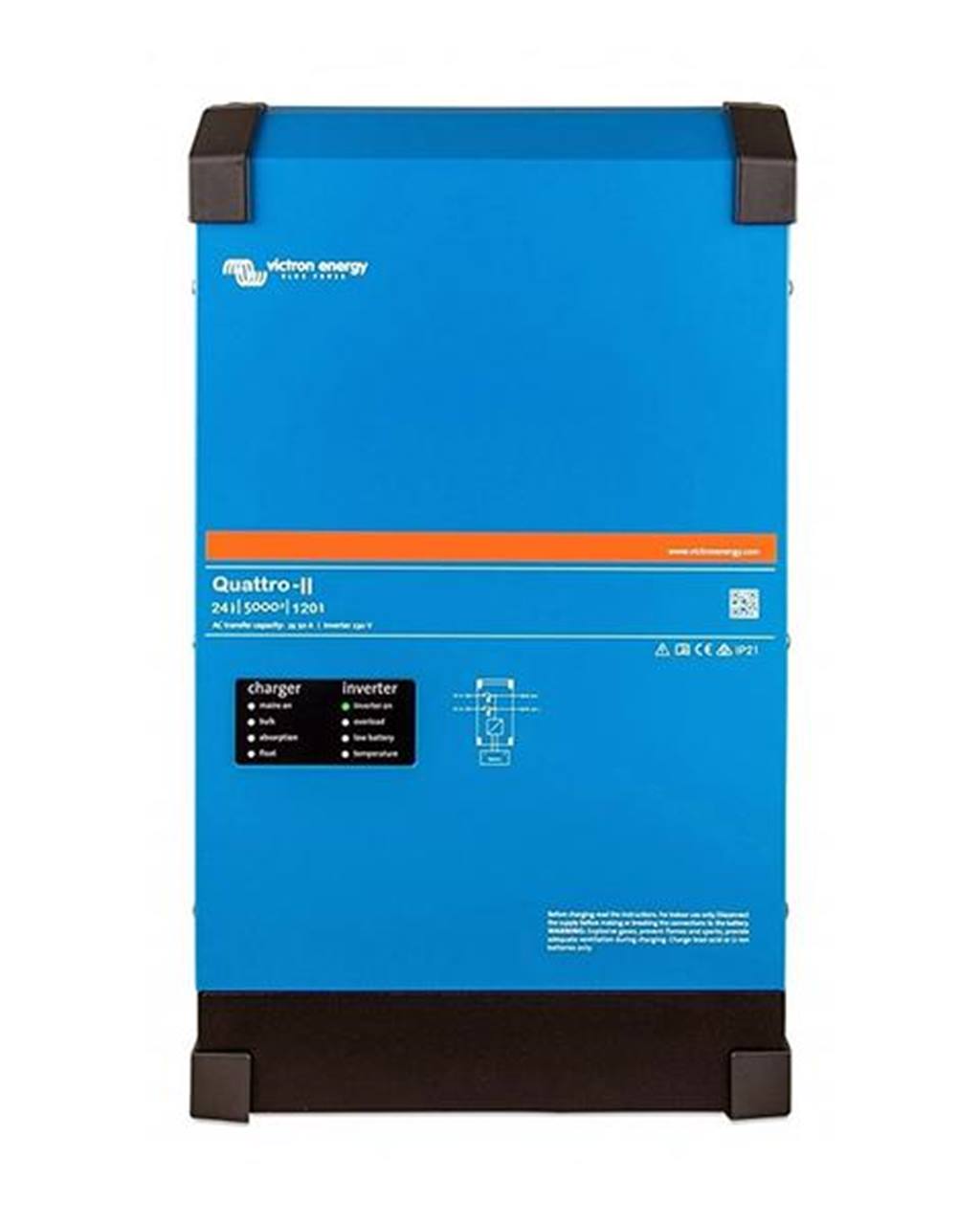

Quattro-II 24/5000/120-50/50
Omvormer/lader-combinatie met twee AC-ingangen voor 24V-systemen: 5000 VA / 4000 W continu, 9000 W piek, adaptieve lader 120 A, 2x 50 A doorvoer, hulpuitgang 32 A, terugleveren tot 5000 VA, PowerControl, PowerAssist, VE.Bus, stalen behuizing, IP 21.
Specificaties
| EAN | 8719076052920 |
|---|---|
| Merk | Victron |
| Model | Quattro-II |
| Accuspanning | 24 |
| Netspanning | 230 |
| Uitgangsspanning | 230 |
| Vermogen | 5000 |
| IP-classificatie | 21 |
| Verpakkingseenheid | Per stuk |
| Lengte | 140 |
| Breedte | 330 |
| Hoogte | 607 |
| Gewicht | 31 |
| Aantal AC-uitgangen | 2 |
| Systeemspanning | 24 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 4 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >100 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Direct meebestellen (6)
Volledige productomschrijving
Over de Victron Quattro-II 24/5000/120-50/50 230
Omvormer/lader-combinatie met twee AC-ingangen voor 24V-systemen: 5000 VA / 4000 W continu, 9000 W piek, adaptieve lader 120 A, 2x 50 A doorvoer, hulpuitgang 32 A, terugleveren tot 5000 VA, PowerControl, PowerAssist, VE.Bus, stalen behuizing, IP 21.
Toepassingen
De opvolgergeneratie voor installaties met walstroom én aggregaat, ontworpen voor strengere netcodes. Levert 4000 W continu, laadt met 120 A en kan tot 5000 VA terugleveren. Rendement 96 % en slechts 18 W nullastverbruik.
Omvormer, lader en dubbele omschakelaar in één
Zuivere sinusomvormer, adaptieve viertraps lader en twee AC-wisselschakelaars in één stalen behuizing met beschermklasse IP21. Beveiligd tegen kortsluiting, overbelasting, te hoge en te lage accuspanning, te hoge temperatuur, netspanning op de omvormeruitgang en te hoge ingangsrimpel.
Twee AC-ingangen met geïntegreerde omschakelaar
Twee onafhankelijke bronnen aansluitbaar, elk met een eigen instelbare stroomlimiet en 50 A doorvoercapaciteit. Het toestel kiest automatisch de actieve bron op prioriteit.
Twee AC-uitgangen
De hoofduitgang schakelt binnen 20 milliseconden over en is daarmee onderbrekingsvrij. De hulpuitgang van 32 A schakelt standaard uit in omvormerbedrijf, geschikt voor verbruikers die de accubank niet mogen ontladen.
Terugleveren en netkoppeling
Maximaal schijnbaar terugleververmogen 5000 VA. Daarmee is het toestel geschikt voor eigenverbruiks- en opslagtoepassingen waarbij overschot naar het net gaat.
PowerControl
Per AC-ingang is een stroomlimiet instelbaar. Het toestel laadt uitsluitend met de stroom die overblijft, zodat wal- of aggregaataansluiting niet overbelast raakt.
PowerAssist
Vult een tekort aan wal- of aggregaatstroom direct aan uit de accubank. Zodra de belasting afneemt, wordt het overschot gebruikt om de accubank weer te laden.
Laden
- Adaptieve viertraps karakteristiek: bulk, absorptie, druppel, opslag, met BatterySafe-modus
- Laadspanningen 28,8 V absorptie, 27,6 V druppel, 26,4 V opslag
- 120 A laadstroom tot 25 °C omgevingstemperatuur
- Accutemperatuursensor aanwezig
Laag eigenverbruik
Nullastverbruik 18 W, in AES-modus 12 W en in zoekmodus 2 W. Maximaal rendement 96 %.
Programmeerbaar relais
In te stellen als algemeen alarm, DC-onderspanningsmelding of start/stop van een aggregaat. Contactbelasting 230 VAC / 4 A, of 4 A tot 35 VDC en 1 A tot 60 VDC.
Parallel en driefase
Via VE.Bus te configureren voor parallel- en driefasebedrijf met VE.Bus Quick Configure en VE.Bus System Configurator. Twee general purpose-communicatiepoorten en een remote aan/uit-ingang zijn aanwezig.
Aansluiting
Accu-aansluiting via M8-bouten; accukabels worden niet meegeleverd, aanbevolen 2x 50 mm² bij een lengte tot 5 meter. AC-aansluiting via schroefklemmen tot 13 mm².
Bewaking en configuratie
VE.Bus-poort voor bewaking op afstand en systeemintegratie. Met een GX-apparaat als communicatiecentrum is het systeem lokaal en via internet te volgen op de VRM Portal - Victron Energy vanaf smartphone, tablet, laptop of pc.
Direct mee te bestellen
- Kabelset 50mm² 1,5 mtr rood en zwart M8-M8 — KABSET010501 — product
- Accukabel rood 50mm² per meter — KABRD0105000 — product — categorie Accukabels
- Accukabel zwart 50mm² per meter — KABZW0105000 — product — categorie Accukabels
- LittelFuse zekering 400A MEGA (12-24V) — ZEKLFM000400 — product — categorie Zekeringen
- TS Enovations Isolatiebewaker IMD3 — SHP302501450-C — product — categorie Isolatiebewakers
- Victron SmartShunt 500A/50mV — SHU050150050 — product
Gerelateerde producten
- Quattro 24/5000/120-100/100 — QUA245021010 — bekijk product
- MultiPlus-II 24/5000/120-50 — bekijk product
Documentatie
- Datasheet Quattro-II omvormer/lader (NL)
- Datasheet Quattro-II Inverter/Charger (EN)
- Handleiding MultiPlus-II / Quattro-II 230V (NL)
- Handleiding MultiPlus-II / Quattro-II 230V (EN)
- Online handleiding Quattro-II 230V (NL)
- Online handleiding Quattro-II 230V (EN)
- Maatvoering Quattro-II 24V 5000VA 230V
- Maatvoering 3D Quattro-II 24V 5000VA 230V
- EU-conformiteitsverklaring Quattro(-II)
- ISO 9001-certificaat (NL)
- ISO 9001-certificaat (EN)
Contact
Wij bepalen met u of de Quattro-II of de klassieke Quattro het beste bij uw installatie past en leveren het systeem compleet met kabelwerk, beveiliging en monitoring. Neem contact op.
Specificaties
| Specificatie | Waarde |
|---|---|
| Uitgangsvermogen 25 °C | 5000 VA / 4000 W |
| Uitgangsvermogen 40 °C | 3700 W |
| Uitgangsvermogen 65 °C | 3000 W |
| Piekvermogen | 9000 W |
| Maximaal terugleververmogen | 5000 VA |
| Maximaal rendement | 96 % |
| Laadstroom huisaccu | 120 A |
| Omschakelautomaat | 50 A |
| Doorschakelstroom per AC-ingang | 50 A |
| Accuspanning | 24 V |
| DC-ingangsbereik | 19 - 33 V |
| AC-ingang | 187 - 265 VAC, 45 - 65 Hz |
| AC-uitgang | 230 VAC ± 2 %, 50 Hz ± 0,1 % |
| Aantal AC-ingangen | 2 |
| Aantal AC-uitgangen | 2 |
| Hulpuitgang | 32 A |
| PowerControl / PowerAssist | Ja / Ja |
| Nullastvermogen | 18 W |
| Nullastvermogen AES | 12 W |
| Nullastvermogen zoekmodus | 2 W |
| Laadspanning absorptie / druppel / opslag | 28,8 / 27,6 / 26,4 V |
| Accutemperatuursensor | Ja |
| Programmeerbaar relais | 1, 230 VAC / 4 A |
| Communicatiepoorten | VE.Bus, 2x general purpose, remote aan/uit |
| Aanbevolen accucapaciteit | 400 - 1400 Ah |
| Accu-aansluiting | M8-bouten |
| AC-aansluiting | Schroefklemmen 13 mm² |
| Beschermklasse | IP21 |
| Behuizingsmateriaal | Staal |
| Afmetingen (h x b x d) | 607 x 329 x 149 mm |
| Gewicht | 31 kg |
| Bedrijfstemperatuur | -40 tot +65 °C |
| Vochtigheid | Max. 95 %, niet-condenserend |
| Veiligheid | EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2 |
| EAN | 8719076052920 |
