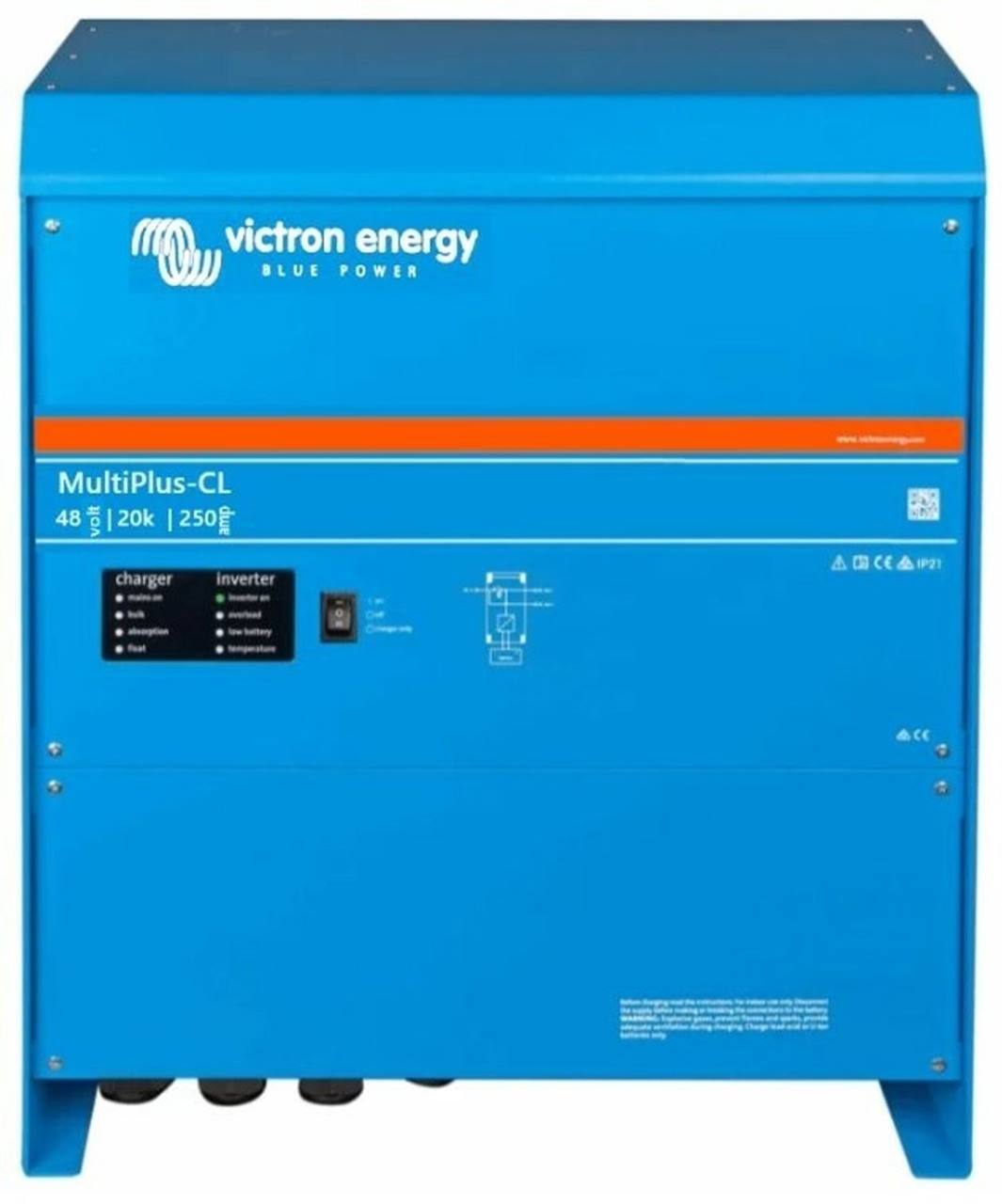

Victron MultiPlus 48/20000/250-100
Omvormer/lader-combinatie voor 48V-accusystemen, zuivere sinus 230 VAC, 20kW continu, 25kW piek, lader 250A, omschakelautomaat 100A, tweede AC-uitgang 50A, PowerControl, PowerAssist, VE.Bus, driefase, scheidingstransformator, IP20, twee I/O-poorten
Specificaties
| EAN | 8719076068358 |
|---|---|
| Merk | Victron |
| Model | Multiplus |
| Accuspanning (V DC) | 48 |
| Netspanning (V AC) | 230 |
| Uitgangsspanning (V AC) | 230 |
| Vermogen (VA) | 20000 |
| Laadstroom (A DC) | 250 |
| IP-classificatie | 20 |
| Verpakkingseenheid | Per stuk |
| Lengte (mm) | 347 |
| Breedte (mm) | 433 |
| Hoogte (mm) | 626 |
| Gewicht (kg) | 80 |
| aantal ingangen AC | 1 |
| Aantal AC-uitgangen | 2 |
| continue omvormer vermogen (W) | 20000 |
| ingebouwd stopcontact | Nee |
| Kleur | blauw |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 0 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >100 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Direct meebestellen (8)
Volledige productomschrijving
Over de Victron MultiPlus 48/20000/250-100
Omvormer/lader-combinatie voor 48V-accusystemen, zuivere sinus 230 VAC, 20kW continu, 25kW piek, lader 250A, omschakelautomaat 100A, tweede AC-uitgang 50A, PowerControl, PowerAssist, VE.Bus, driefase, scheidingstransformator, IP20, twee I/O-poorten
Voor grote eenfase-installaties op een 48V-accubank in woningen, off-grid living, bedrijfspanden en aandrijvingen, zoals een agrarisch bedrijf, een bedrijfshal of een off-grid locatie met warmtepomp en laadpaal. Met PowerAssist levert de uitgang tot 187A, en de lader van 250A laadt de accubank snel bij. Ook wel 48/20k genoemd; in driefase met drie toestellen.
Accuspanning
Geschikt voor 48V-accubanken, met een DC-ingangsbereik van 38V tot 60V. De uitgang levert 230 VAC bij 50 Hz. Het toestel heeft een scheidingstransformator.
Vermogen
Continu 20kW bij 25 °C, 18kW bij 40 °C en 14kW bij 65 °C. Kortstondig 21kW gedurende 5 uur vanuit koude start en 25kW gedurende 1 minuut. Maximaal rendement 96%. Nullastvermogen 65W, in AES-modus 40W en in zoekmodus 13W. De omschakelautomaat schakelt maximaal 100A door; met PowerAssist levert AC-out-1 tot 187A: 100A vanuit het net plus 87A vanuit de omvormer.
Acculader
Adaptieve lader met laadstroom 250A tot 25 °C en 240A bij 40 °C. Laadspanningen 57,6V absorptie, 55,2V druppel en 52,8V opslag. Een startaccu-uitgang heeft de 48V-uitvoering niet.
Koppelbaar
Driefase met drie toestellen, één per fase. Voor parallel schakelen adviseert Victron de toepassing met een externe omschakelaar (External Transfer Switch). Twee RJ45 VE.Bus-poorten, twee programmeerbare I/O-poorten en een programmeerbaar relais. Bediening via een Digital Multi Control, de VE.Bus Smart dongle of een GX-apparaat zoals de Cerbo GX.
Constructie
Aluminium behuizing in blauw (RAL 5012), beschermingsgraad IP20, ventilatorgekoeld. Gewicht 80 kg. Beveiligd tegen kortsluiting, overbelasting, te hoge en te lage accuspanning, te hoge temperatuur, 230 VAC op de omvormeruitgang en een te hoge rimpelspanning op de ingang.
Montage
Victron adviseert een DC-zekering van 800A en accukabel van 2x 120mm² bij een kabellengte tot 5 m, of 2x 185mm² bij 5 tot 10 m. De accu sluit je aan op M8-bouten met 12 Nm, de AC-kabels op M6-bouten. Beveilig de AC-ingang met maximaal 100A.
Communicatie
Instellen via VEConfigure met een MK3-USB-interface of via VictronConnect met de VE.Bus Smart dongle. Monitoring via het VRM Portal - Victron Energy met een GX-apparaat. Voor ESS is een GX-apparaat nodig; een externe stroomsensor van 100A is optioneel.
Algemeen
AC-out-1 is ononderbroken: bij netuitval neemt de omvormer de voeding over. AC-out-2 is een hulpuitgang van 50A die direct afschakelt bij accubedrijf en ongeveer 2 minuten na terugkeer van de netspanning weer inschakelt, bijvoorbeeld voor een warmtepomp of laadpaal.
Direct mee te bestellen
- Accukabel rood 120mm² per meter, KABRD0112000 (categorie Accukabels)
- Accukabel zwart 120mm² per meter, KABZW0112000 (categorie Accukabels)
- Perskabeloog 120mm² > M8, PSKABOG00120 (categorie Perskabelogen)
- Victron VE.Bus Smart dongle, ASS030537010
- Victron interface MK3-USB (VE.Bus to USB), ASS030140000-C
- Victron Digital Multi Control 200/200A, REC020005010 (categorie Bedieningspanelen)
- Victron Digital Multi Control 200/200A GX (90º), DMC000200010R (categorie Bedieningspanelen)
- Victron Cerbo GX MK2, BPP900451100 (categorie Bedieningspanelen)
Gerelateerde producten
- Victron MultiPlus 48/5000/70-100, PMP485021010
Documentatie
- Datasheet MultiPlus 48V 20kW 230V (NL)
- Datasheet MultiPlus 48V 20kW 230V (EN)
- Handleiding MultiPlus 20kW 230V (NL)
- Handleiding MultiPlus 20kW 230V (EN)
- Online handleiding MultiPlus 20kW 230V (NL)
- Online handleiding MultiPlus 20kW 230V (EN)
- Maatvoering MultiPlus 48V 20kW
- Online handleiding External Transfer Switch-toepassing (EN)
- Handleiding External Transfer Switch-toepassing (EN)
- VE.Bus parallel-, split- en driefasesystemen (EN)
- VE.Bus-foutcodes (EN)
- EU-conformiteitsverklaring MultiPlus 20kW
- Certificaat IEC 62109-1/-2 MultiPlus 20kW 230V
- Certificaat IEC 62477 MultiPlus 20kW
- ISO 9001-certificaat Victron Energy
Vraag & antwoord
| Kan ik meerdere toestellen parallel zetten? | Victron adviseert daarvoor de toepassing met een externe omschakelaar (External Transfer Switch). Driefase kan met drie toestellen, één per fase. |
|---|---|
| Wordt de accutemperatuursensor meegeleverd? | De Victron-documenten zijn hierover niet eenduidig; de handleiding noemt de sensor bij 48V los te bestellen (ASS000001000). Vraag ons naar de levering. |
| Welke zekering en accukabel gebruik ik? | Victron adviseert 800A en 2x 120mm² tot 5 m of 2x 185mm² bij 5 tot 10 m, per pool verdeeld over twee kabels. |
| Wat is het piekvermogen? | 25kW gedurende 1 minuut en 21kW gedurende 5 uur vanuit koude start; continu 20kW bij 25 °C. |
| Waarom heeft AC-out-2 geen spanning? | AC-out-2 schakelt bij accubedrijf af en komt ongeveer 2 minuten na terugkeer van de netspanning terug. |
Contact
Wil je weten welke kabel, zekering of afstandsbediening bij je installatie hoort, of hoe je meerdere toestellen koppelt? Voel je vrij om contact met ons op te nemen, wij denken graag mee over je systeem. Neem contact op met Top Systems.
Specificaties
| Accuspanning | 48V |
| DC-ingangsbereik | 38-60V |
| Continu vermogen 25/40/65 °C | 20kW / 18kW / 14kW |
| Kortstondig vermogen | 21kW gedurende 5 uur (koude start) |
| Piekvermogen | 25kW gedurende 1 minuut |
| Laadstroom 25/40 °C | 250A / 240A |
| Laadspanning absorptie/druppel/opslag | 57,6V / 55,2V / 52,8V |
| Omschakelautomaat | 100A |
| AC-out-1 met PowerAssist | Tot 187A |
| AC-out-2 | 50A, alleen bij netspanning |
| Maximaal rendement | 96% |
| Nullastvermogen / AES / zoekmodus | 65W / 40W / 13W |
| PowerControl / PowerAssist | Ja / Ja |
| Communicatie | VE.Bus, 2x RJ45; 2 programmeerbare I/O-poorten |
| Parallel / driefase | Parallel met externe omschakelaar; driefase met 3 toestellen |
| Aanbevolen DC-zekering | 800A |
| Accukabel 0-5 m / 5-10 m | 2x 120mm² / 2x 185mm² |
| Accuaansluiting | M8-bouten, 12 Nm |
| AC-aansluiting | M6-bouten |
| Behuizing | Aluminium, blauw RAL 5012 |
| Beschermingsgraad | IP20 |
| Gewicht | 80 kg |
| Normen | IEC 62109-1/-2, IEC 62477 |
| Garantie | 5 jaar |
| EAN | 8719076068358 |
