Victron BlueSolar PWM 48V-20A LCD&USB
PWM-zonnelaadregelaar met LCD-scherm voor 48V-systemen: 20 A laad- en belastingstroom, PV tot 100 V, programmeerbaar laden voor AGM, gel, natlood en LiFePO4, laagspanningsafschakeling, twee USB-uitgangen 5 V samen 2 A, klemmen 16 mm², IP20.
Specificaties
| EAN | 8719076046240 |
|---|---|
| Merk | Victron |
| Model | Bluesolar PWM |
| Accuspanning | 48 |
| IP-classificatie | 20 |
| Verpakkingseenheid | Per stuk |
| Lengte | 47 |
| Breedte | 184 |
| Hoogte | 101 |
| Gewicht | 0.3 |
| max. spanning (DC) | 100 |
| Systeemspanning | 48 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 0 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >100 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Direct meebestellen (1)
Volledige productomschrijving
Over de Victron BlueSolar PWM-LCD&USB 48V-20A
PWM-zonnelaadregelaar met LCD-scherm voor 48V-systemen: 20 A laad- en belastingstroom, PV tot 100 V, programmeerbaar laden voor AGM, gel, natlood en LiFePO4, laagspanningsafschakeling, twee USB-uitgangen 5 V samen 2 A, klemmen 16 mm², IP20.
Toepassingen
De 48V-uitvoering uit deze reeks, voor offgrid-installaties met een 48V-accubank: telecomkasten, verkeers- en objectverlichting, meetstations en werkunits. Status aflezen en instellen gaat op het toestel zelf, zonder pc of app.
Voor 48V-accubanken
Werkt uitsluitend op 48V. Maximale zonnespanning 100 V; gebruik twee 72-cels panelen in serie of vier 36-cels panelen in serie.
LCD-scherm
Ingebouwd LCD voor statuscontrole en het wijzigen van instellingen. Accutype, laadspanningen en de aan- en afschakelspanningen van de belastinguitgang stelt u ter plaatse in.
Twee USB-uitgangen
Twee uitgangen van 5 V, samen maximaal 2 A. Handig voor het laden van een smartphone of tablet zonder aparte adapter.
PWM-laadregeling
- Driestaps laden: bulk, absorptie en druppel — programmeerbaar
- Voorgeprogrammeerde profielen voor AGM, gel, natlood en LiFePO4 met intern battery management system
- Fabrieksinstelling absorptie 57,6 V, druppel 54,8 V
- Naast laden ook een tijdgestuurde en een verlichtingsgestuurde modus
Belastinguitgang
- Nominale belastingstroom 20 A
- Afschakelen bij 44,8 V, herinschakelen bij 50,4 V — beide instelbaar
- Dag/nacht-timing: de aan-tijd na zonsondergang is instelbaar
Aansluittip voor omvormers
Sluit een omvormer rechtstreeks op de accubank aan en gebruik de belastinguitgang voor de afstandsbediening van de omvormer. Raadpleeg de handleiding voor de benodigde interfacekabel.
Beveiligingen
- Omgekeerde accupolariteit (zekering)
- Kortsluiting op de uitgang: directe uitschakeling
- Overbelasting: uit na 60 seconden bij 130 %, na 5 seconden bij 160 %
- Overtemperatuur
Montage en aansluiting
Klemmen tot 16 mm² (AWG6). Beschermklasse IP20, dus uitsluitend voor droge montage binnen. Bedrijfstemperatuur -35 tot +60 °C bij volle belasting.
Direct mee te bestellen
- Kabelset 10mm² 1,5 mtr rood en zwart M8 — KABSET010100 — product
Gerelateerde producten

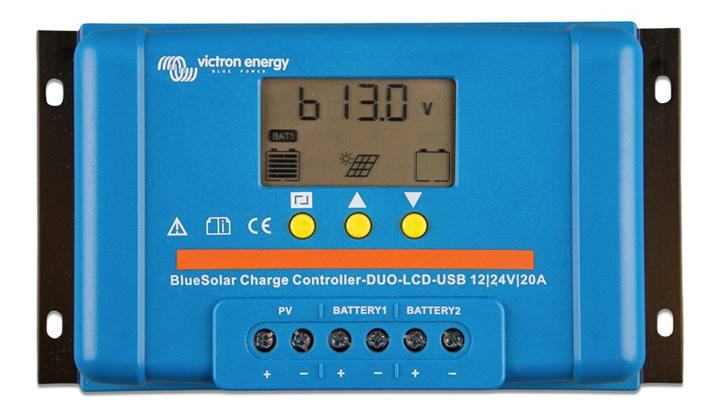

- Victron BlueSolar PWM 48V-30A LCD&USB — SCC040030050 — bekijk product
- Victron BlueSolar PWM 12/24V-20A LCD&USB — SCC010020050 — bekijk product
Documentatie
- Datasheet BlueSolar PWM LCD&USB (NL)
- Datasheet BlueSolar PWM LCD&USB (EN)
- Handleiding BlueSolar PWM LCD&USB 48V 10A/20A/30A (NL/EN)
- Maatvoering BlueSolar PWM LCD&USB 48V
- EU-conformiteitsverklaring BlueSolar PWM LCD&USB
- ISO 9001-certificaat (NL)
- ISO 9001-certificaat (EN)
Contact
Een 48V-systeem vraagt om de juiste paneelconfiguratie en kabeldoorsnede. Onze specialisten rekenen het met u door en leveren panelen, kabel en beveiliging in één keer mee. Neem contact op.
Specificaties
| Specificatie | Waarde |
|---|---|
| Type laadregelaar | PWM |
| Accuspanning | 48 V |
| Nominale laadstroom | 20 A |
| Nominale belastingstroom | 20 A |
| Maximale zonnespanning | 100 V |
| PV-spanningsbereik | 60 - 100 V |
| Laadkarakteristiek | Driestaps, programmeerbaar |
| Accutypes | AGM, gel, natlood, LiFePO4 met intern battery management system |
| Absorptiespanning | 57,6 V (fabrieksinstelling) |
| Druppelspanning | 54,8 V (fabrieksinstelling) |
| Laagspanningsafschakeling | 44,8 V |
| Herinschakeling belasting | 50,4 V |
| USB-uitgangen | 2x 5 V, samen maximaal 2 A |
| Display | LCD |
| Eigen verbruik | < 10 mA |
| Beveiligingen | Omgekeerde accupolariteit, kortsluiting, overbelasting, overtemperatuur |
| Klemmen | 16 mm² (AWG6) |
| Bedrijfstemperatuur | -35 tot +60 °C bij volle belasting |
| Vochtigheid | Max. 95 %, niet-condenserend |
| Beschermklasse | IP20 |
| Afmetingen (h x b x d) | 101 x 184 x 47 mm |
| Gewicht | 0,3 kg |
| Veiligheid | EN 60335-1, IEC 62109-1 |
| EMC | EN 61000-6-1, EN 61000-6-3, ISO 7637-2 |
| EAN | 8719076046240 |
