Victron BlueSolar PWM-Light 12/24V-5A
PWM-zonnelaadregelaar voor 12V- en 24V-systemen met automatische spanningsdetectie: 5 A laadstroom, driestaps laden bulk-absorptie-druppel, belastinguitgang met laagspanningsafschakeling, verlichtingstimer, tweecijferig display, klemmen 5 mm², IP20.
Specificaties
| EAN | 8719076025245 |
|---|---|
| Merk | Victron |
| Model | Bluesolar PWM |
| IP-classificatie | 20 |
| Verpakkingseenheid | Per stuk |
| Lengte | 70 |
| Breedte | 133 |
| Hoogte | 70 |
| Gewicht | 0.13 |
| Kleur | blauw |
| Systeemspanning | 24 | 12 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 3 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >1000 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Volledige productomschrijving
Over de Victron BlueSolar PWM-Light 12/24V-5A
PWM-zonnelaadregelaar voor 12V- en 24V-systemen met automatische spanningsdetectie: 5 A laadstroom, driestaps laden bulk-absorptie-druppel, belastinguitgang met laagspanningsafschakeling, verlichtingstimer, tweecijferig display, klemmen 5 mm², IP20.
Toepassingen
Voor kleine PV-installaties waarin het paneel rechtstreeks op de accuspanning is afgestemd: tuin- en terreinverlichting, weide-afrasteringen, meetkasten, poortbediening, blokhut, aanhanger of het op peil houden van een startaccu. Aansluiten en klaar.
PWM-laadregeling
- Driestaps laden: bulk, absorptie en druppel — niet programmeerbaar
- Absorptie 14,2 V (12V) / 28,4 V (24V), druppel 13,8 V / 27,6 V
- Eigen verbruik minder dan 10 mA
Automatische spanningsdetectie
Herkent zelf of het om een 12V- of 24V-accubank gaat. Maximale zonnespanning 28 V bij 12V en 55 V bij 24V. Gebruik een 36-cels paneel voor 12V en een 72-cels paneel of twee 36-cels panelen in serie voor 24V.
Wanneer PWM en wanneer MPPT
PWM vraagt een paneelspanning die dicht bij de accuspanning ligt. Ligt de paneelspanning hoger of wilt u langere strings gebruiken, kies dan een MPPT-lader.
Belastinguitgang en verlichtingssturing
- Handmatige bediening plus automatische laagspanningsafschakeling
- Afschakelen bij 11,2 V / 22,4 V
- Herinschakelen bij 12,6 V / 25,2 V handmatig of 13,1 V / 26,2 V automatisch
- Verlichtingsbesturing met één timer
- Tweecijferig zevensegmentdisplay voor het instellen van de belastingfunctie en de timer
Beveiligingen
- Omgekeerde polariteit van accu (zekering) en van het zonnepaneel
- Kortsluiting op de belastinguitgang: directe uitschakeling
- Overbelasting: uit na 60 seconden bij 130 %, na 5 seconden bij 160 %
- Overtemperatuur
Montage en aansluiting
Klemmen tot 5 mm² (AWG10). Aarding common positive — houd daar rekening mee bij een gedeelde plusrail. Beschermklasse IP20, dus uitsluitend voor droge montage binnen.
Direct mee te bestellen
- Kabelset 6mm² 1,5 mtr rood en zwart M8 — KABSET010060 — product
Gerelateerde producten

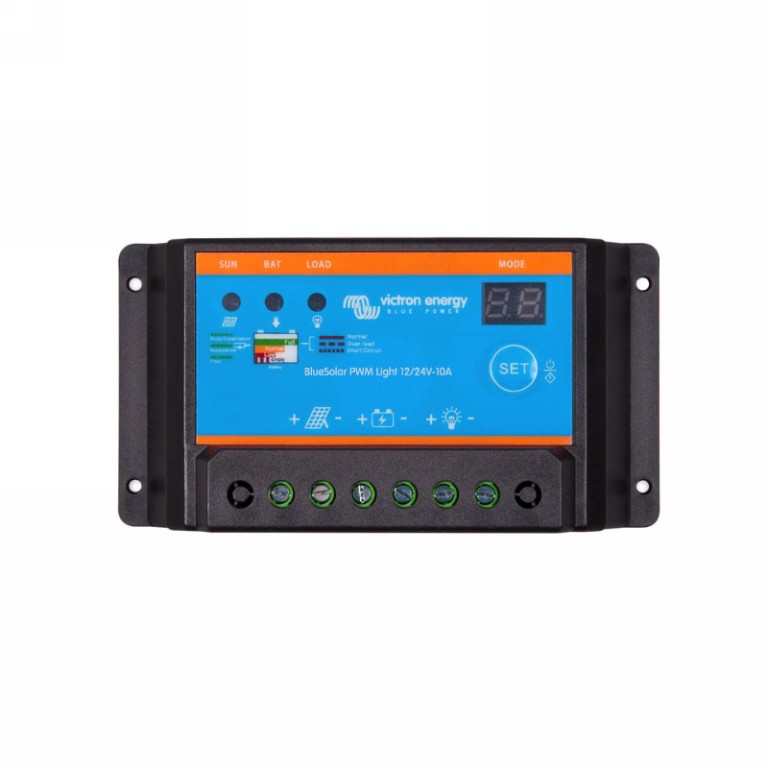

- Victron BlueSolar PWM-Light 12/24V-10A — SCC010010000 — bekijk product
- Victron BlueSolar PWM-Light 12/24V-20A — SCC010020020 — bekijk product
- Victron BlueSolar PWM-Light 12/24V-30A — SCC010030020 — bekijk product
Documentatie
- Datasheet BlueSolar PWM-Light 12/24V (NL)
- Datasheet BlueSolar PWM-Light 12/24V (EN)
- Handleiding BlueSolar PWM-Light 12/24V (EN)
- EU-conformiteitsverklaring BlueSolar PWM-Light en DUO
- Technical Information: welke zonnelaadregelaar, PWM of MPPT (EN)
- ISO 9001-certificaat (NL)
- ISO 9001-certificaat (EN)
Contact
Twijfelt u tussen PWM en MPPT, of over de paneelconfiguratie bij uw accuspanning? Onze specialisten rekenen het met u door en leveren paneel, kabel en beveiliging in één keer mee. Neem contact op.
Specificaties
| Specificatie | Waarde |
|---|---|
| Type laadregelaar | PWM |
| Accuspanning | 12 / 24 V, automatische detectie |
| Nominale laadstroom | 5 A |
| Maximale zonnespanning | 28 V (12V) / 55 V (24V) |
| Laadkarakteristiek | Driestaps, niet programmeerbaar |
| Absorptiespanning | 14,2 V / 28,4 V |
| Druppelspanning | 13,8 V / 27,6 V |
| Laagspanningsafschakeling | 11,2 V / 22,4 V |
| Herinschakeling belasting | 12,6 V / 25,2 V handmatig, 13,1 V / 26,2 V automatisch |
| Belastinguitgang | Handmatige bediening en laagspanningsafschakeling |
| Verlichtingsbesturing | Ja, één timer |
| Display | Tweecijferig zevensegment |
| Eigen verbruik | < 10 mA |
| Aarding | Common positive |
| Beveiligingen | Omgekeerde polariteit accu en PV, kortsluiting, overbelasting, overtemperatuur |
| Klemmen | 5 mm² (AWG10) |
| Bedrijfstemperatuur | -20 tot +50 °C bij volle belasting |
| Vochtigheid | Max. 95 %, niet-condenserend |
| Beschermklasse | IP20 |
| Afmetingen (h x b x d) | 70 x 133 x 33,5 mm |
| Veiligheid | IEC 62109-1 |
| EMC | EN 61000-6-1, EN 61000-6-3, ISO 7637-2 |
| Garantie | 5 jaar |
| EAN | 8719076025245 |
