Victron BlueSolar PWM-Pro 12/24V-30A
Volledig programmeerbare PWM-zonnelaadregelaar voor 12V en 24V met automatische spanningsdetectie: 30 A, driestaps laden plus egalisatie, programmeerbare verlichtingssturing, belastinguitgang met laagspanningsafschakeling, accumonitor, IP30.
Specificaties
| EAN | 8719076025399 |
|---|---|
| Merk | Victron |
| Model | Bluesolar PWM |
| IP-classificatie | 30 |
| Verpakkingseenheid | Per stuk |
| Lengte | 100 |
| Breedte | 200 |
| Hoogte | 70 |
| Gewicht | 0.5 |
| Systeemspanning | 24 | 12 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 0 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >100 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Direct meebestellen (3)
Volledige productomschrijving
Over de Victron BlueSolar PWM-Pro 12/24V-30A
Volledig programmeerbare PWM-zonnelaadregelaar voor 12V en 24V met automatische spanningsdetectie: 30 A, driestaps laden plus egalisatie, programmeerbare verlichtingssturing, belastinguitgang met laagspanningsafschakeling, accumonitor, IP30.
Toepassingen
Voor PV-installaties waarin het laadprofiel en de verlichtingssturing precies moeten kloppen en 30 A nodig is: straat- en objectverlichting, telemetriekasten, verkeersinstallaties en offgrid-toepassingen waarbij u het gedrag zelf wilt vastleggen.
Volledig programmeerbaar
Werkt direct met de fabrieksinstellingen en is daarnaast volledig in te stellen: met een pc en de gratis software van Victron, of met het BlueSolar Pro Remote Panel. Dat paneel wordt met een standaard RJ45 UTP-kabel aangesloten.
PWM-laadregeling
- Driestaps laden: bulk, absorptie en druppel — volledig programmeerbaar
- Fabrieksinstelling absorptie 14,4 V (12V) / 28,8 V (24V), druppel 13,8 V / 27,6 V
- Egalisatie 14,6 V / 29,2 V
- Eigen verbruik minder dan 10 mA
Temperatuurcompensatie
Met de optionele externe temperatuursensor compenseert de regelaar met -30 mV/°C bij 12V en -60 mV/°C bij 24V, zodat de laadspanning bij hoge of lage omgevingstemperatuur juist blijft.
Automatische spanningsdetectie
Herkent zelf of het om een 12V- of 24V-accubank gaat. Maximale zonnespanning 28 V bij 12V en 55 V bij 24V. Gebruik een 36-cels paneel voor 12V en een 72-cels paneel of twee 36-cels panelen in serie voor 24V.
Belastinguitgang en verlichtingssturing
- Handmatige bediening plus laagspanningsafschakeling
- Afschakelen bij 11,1 V / 22,2 V, herinschakelen bij 12,6 V / 25,2 V
- Verlichtingsbesturing volledig programmeerbaar, inclusief dag/nacht-timing
- Beschermd tegen overbelasting en kortsluiting
Accumonitorfunctie
De regelaar houdt de laadtoestand bij. Voor het aflezen daarvan is het Remote Panel nodig; de regelaar zelf heeft geen display.
Montage en aansluiting
Klemmen tot 10 mm². Aarding gemeenschappelijke plus. Beschermklasse IP30, dus uitsluitend voor droge montage binnen. Beveiligd tegen omgekeerde polariteit van accu en zonnepaneel en tegen overtemperatuur.
Direct mee te bestellen

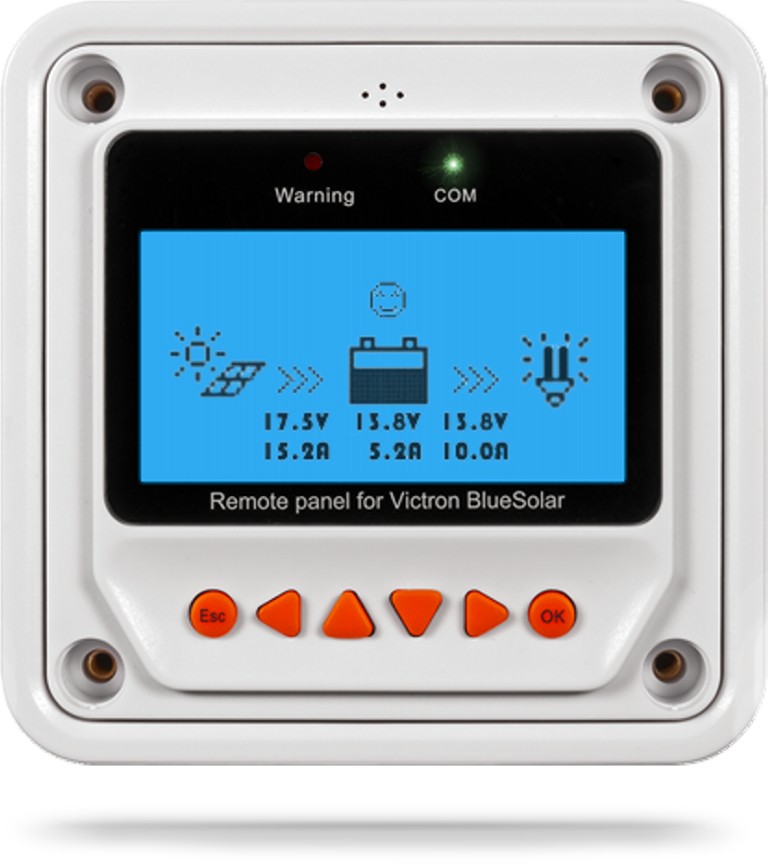

- Victron remote Panel for BlueSolar PWM-Pro — SCC900300000 — product
- Victron temperatuursensor for BlueSolar PWM-Pro — SCC940100100 — product
- Kabelset 10mm² 1,5 mtr rood en zwart M8 — KABSET010100 — product
Gerelateerde producten
- Victron BlueSolar PWM-Pro 12/24V-5A — SCC010005010 — bekijk product

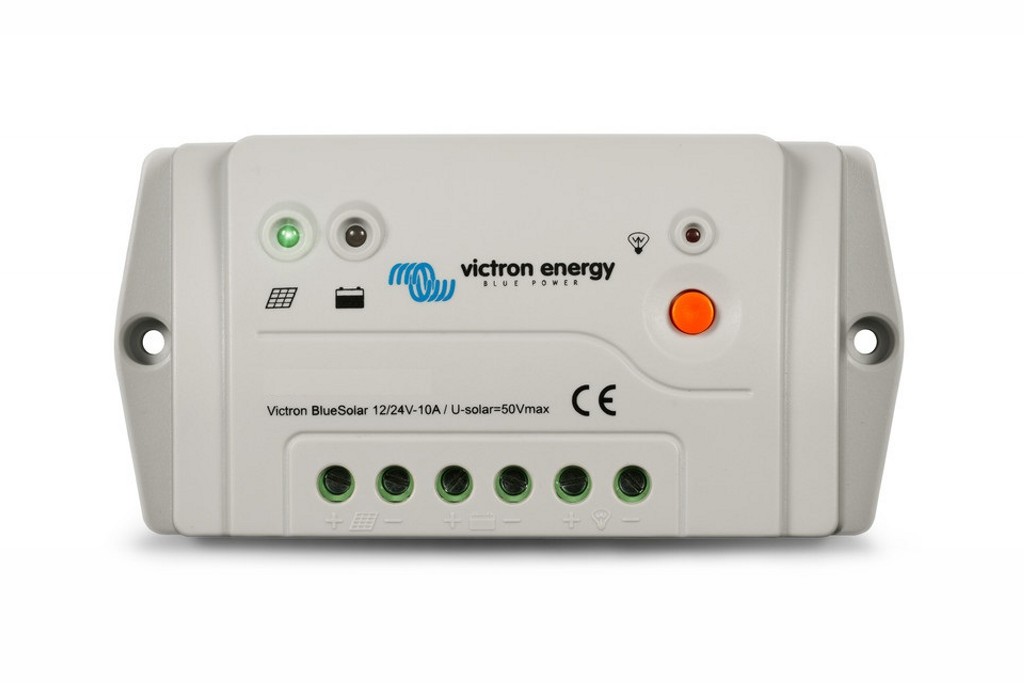

- Victron BlueSolar PWM-Pro 12/24V-10A — SCC010010010 — bekijk product
- Victron BlueSolar PWM-Pro 12/24V-20A — SCC010020110 — bekijk product
Documentatie
- Datasheet BlueSolar PWM-Pro (NL)
- Datasheet BlueSolar PWM-Pro (EN)
- Handleiding BlueSolar PWM-Pro (NL/EN)
- Handleiding PWM-Pro setup- en monitoringsoftware (EN)
- Handleiding Remote Panel BlueSolar PWM-Pro (EN)
- Maatvoering BlueSolar PWM-Pro 12/24V 30A
- Maatvoering 3D BlueSolar PWM-Pro 12/24V 30A
- EU-conformiteitsverklaring BlueSolar PWM-Pro
- ISO 9001-certificaat (NL)
- ISO 9001-certificaat (EN)
Contact
Wilt u het laadprofiel of de verlichtingssturing op uw toepassing afstemmen? Onze specialisten helpen bij de instelling en leveren het Remote Panel en de temperatuursensor mee. Neem contact op.
Specificaties
| Specificatie | Waarde |
|---|---|
| Type laadregelaar | PWM |
| Accuspanning | 12 / 24 V, automatische detectie |
| Nominale laadstroom | 30 A |
| Maximale zonnespanning | 28 V (12V) / 55 V (24V) |
| Laadkarakteristiek | Driestaps, volledig programmeerbaar |
| Absorptiespanning | 14,4 V / 28,8 V (fabrieksinstelling) |
| Druppelspanning | 13,8 V / 27,6 V |
| Egalisatiespanning | 14,6 V / 29,2 V |
| Laagspanningsafschakeling | 11,1 V / 22,2 V |
| Herinschakeling belasting | 12,6 V / 25,2 V |
| Temperatuurcompensatie | -30 mV/°C (12V), -60 mV/°C (24V), met optionele sensor |
| Belastinguitgang | Handmatige bediening en laagspanningsafschakeling |
| Verlichtingsbesturing | Volledig programmeerbaar |
| Accumonitorfunctie | Ja, weergave via Remote Panel |
| Aansluiting Remote Panel | RJ45 UTP |
| Eigen verbruik | < 10 mA |
| Aarding | Gemeenschappelijke plus |
| Beveiligingen | Omgekeerde polariteit accu en PV, kortsluiting, overbelasting, overtemperatuur |
| Klemmen | 10 mm² |
| Bedrijfstemperatuur | -20 tot +50 °C |
| Vochtigheid | Max. 98 %, niet-condenserend |
| Beschermklasse | IP30 |
| Afmetingen (h x b x d) | 200 x 100 x 57 mm |
| Gewicht | 0,5 kg |
| Veiligheid | IEC 62109-1 |
| EAN | 8719076025399 |
