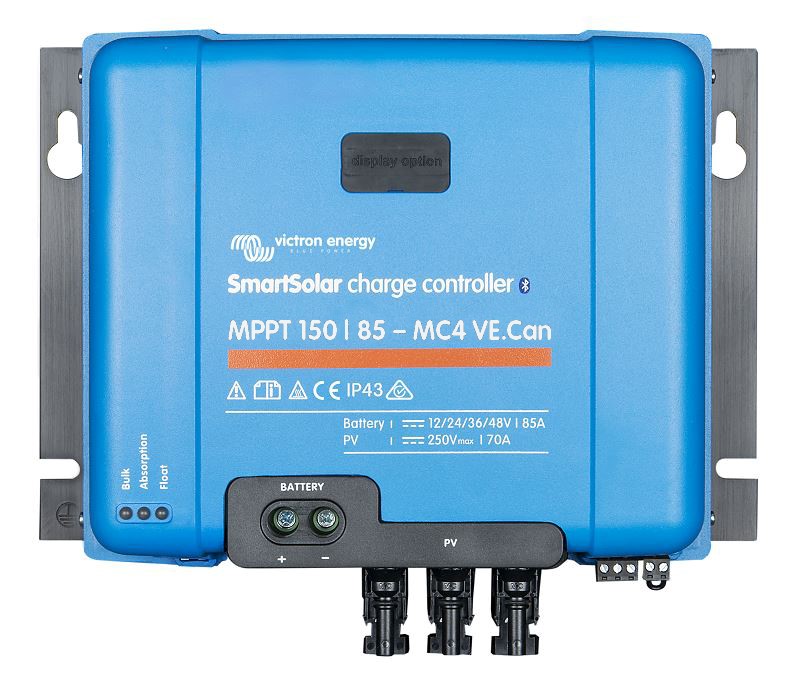

Victron SmartSolar MPPT 150/85-MC4 VE.Can (12/24/48V)
MPPT-zonnelader met VE.Can en ingebouwde Bluetooth voor 12, 24, 36 en 48 V accusystemen, 85 A laadstroom, max. 150 V PV-spanning, 1200/2400/4900 W PV bij 12/24/48 V, drie paar MC4-connectoren, accuklemmen 35 mm² en een programmeerbaar relais.
Specificaties
| EAN | 8719076050346 |
|---|---|
| Merk | Victron |
| Model | Smartsolar MPPT |
| Accuspanning | 24 | 12 | 48 | 36 |
| PV-spanning (max.) | 150 |
| IP-classificatie | 22 |
| Verpakkingseenheid | Per stuk |
| Lengte | 103 |
| Breedte | 295 |
| Hoogte | 246 |
| Gewicht | 4.5 |
| max. spanning (DC) | 150 |
| Systeemspanning | 24 | 12 | 48 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 3 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: 8 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Direct meebestellen (9)
Volledige productomschrijving
Over de Victron SmartSolar MPPT 150/85-MC4 VE.Ca
MPPT-zonnelader met VE.Can en ingebouwde Bluetooth voor 12, 24, 36 en 48 V accusystemen, 85 A laadstroom, max. 150 V PV-spanning, 1200/2400/4900 W PV bij 12/24/48 V, drie paar MC4-connectoren, accuklemmen 35 mm² en een programmeerbaar relais.
Voor zwaardere zonnestroominstallaties waar een groot paneelveld rechtstreeks met MC4-connectoren wordt aangesloten en meerdere laadregelaars als één systeem moeten samenwerken. Tot 25 units gesynchroniseerd via VE.Can, met draadloze uitlezing in VictronConnect.
VE.Can voor gesynchroniseerd parallelbedrijf
Twee VE.Can-poorten maken het mogelijk om tot 25 laadregelaars gesynchroniseerd parallel te laten werken: ze doorlopen samen dezelfde laadfase en schakelen gelijktijdig van bulk naar absorptie en float. Via VE.Can communiceert de regelaar ook rechtstreeks met een GX-apparaat en met accu's die het protocol ondersteunen. De laatste unit in de keten wordt afgesloten met een terminator.
Directe MC4-aansluiting
- Drie paar MC4-connectoren, intern parallel geschakeld op één MPPT-tracker
- Maximaal 30 A per MC4-verbinding
- Maximale PV-nullastspanning 150 V absoluut (koudste omstandigheden), 145 V bij start en bedrijf
- Maximale PV-kortsluitstroom 70 A
- Beveiligd tegen omgekeerde PV-polariteit
Ingebouwde Bluetooth

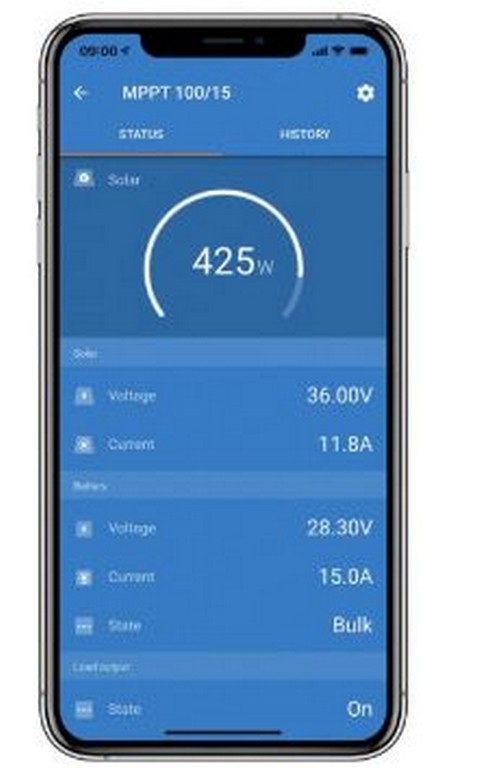

Bluetooth Smart is ingebouwd, er is geen dongle nodig. Met VictronConnect op smartphone, tablet of laptop leest u actuele opbrengst, accuspanning en laadstatus uit, wijzigt u instellingen en haalt u de historie van de laatste dertig dagen op. Firmware-updates verlopen via dezelfde app.
Ultrasnelle MPPT met schaduwdetectie
Het ultrasnelle MPPT-algoritme volgt continu spanning en stroom van het paneelveld en houdt het maximum-vermogenspunt vast, ook bij snel wisselende bewolking. Bij gedeeltelijke beschaduwing ontstaan meerdere vermogenspieken op de spanningscurve; de geavanceerde schaduwdetectie zoekt actief naar de hoogste piek. Maximaal rendement 98%.
Vermogen en accuspanning
- Maximale laadstroom 85 A
- Automatische keuze 12, 24 of 48 V; 36 V handmatig instelbaar
- Nominaal PV-vermogen 1200 W bij 12 V, 2400 W bij 24 V, 3600 W bij 36 V en 4900 W bij 48 V
- Accuklemmen tot 35 mm² / AWG2
- Eigenverbruik <35 mA bij 12 V en <20 mA bij 48 V
Adaptief laden en BatteryLife
De laadregelaar werkt met een adaptief meertraps laadalgoritme met acht voorgeprogrammeerde accuprofielen en een volledig door de gebruiker in te stellen profiel. De absorptietijd wordt bepaald door de accuspanning bij het opstarten. Het BatteryLife-algoritme past de laaddrempel dagelijks aan wanneer de accu structureel niet volgeladen raakt. Temperatuurcompensatie -16, -32, -48 of -64 mV/°C, afhankelijk van de systeemspanning.
Programmeerbaar relais en afstandsbediening
Het programmeerbare DPST-relais (AC 4 A tot 240 Vac, DC 4 A tot 35 Vdc en 1 A tot 60 Vdc) is te gebruiken voor onder meer een generatoralarm of het schakelen van een dumpload. Daarnaast is een tweepolige aan/uit-aansluiting op afstand aanwezig, bijvoorbeeld voor sturing vanuit een battery management system met de VE.Direct non-inverting remote on-off cable (ASS030550320).
Aflezen op het apparaat zelf
De regelaar heeft een insteekopening voor het optionele SmartSolar Pluggable Display (SCC900650010), waarmee opbrengst, accuspanning en laadfase direct op het apparaat afleesbaar zijn zonder smartphone of paneel.
Installatie en omgeving
- Beveiligd tegen omgekeerde PV-polariteit, kortsluiting van de uitgang en overtemperatuur
- Beschermingsklasse IP43 voor de elektronica en IP22 voor het aansluitgebied
- Bedrijfstemperatuur -30 tot +60 °C, vol vermogen tot 40 °C
- Maximale opstellingshoogte 5000 m, vol vermogen tot 2000 m
- Aanraakveilig af te schermen met de MPPT WireBox-XL MC4 (SCC950400310)
Direct mee te bestellen

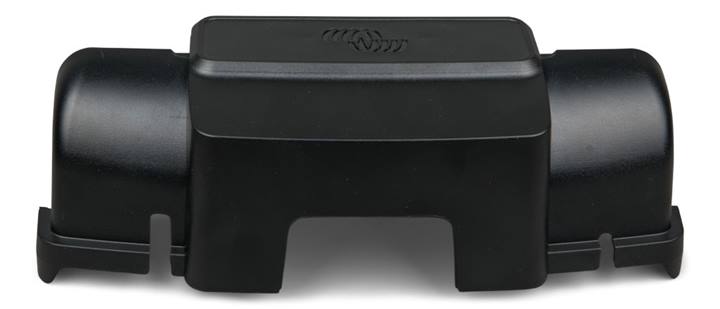

- Victron MPPT WireBox-XL MC4 150-85/100 & 250-85/100 VE.Can (SCC950400310)
- Staubli MC4 connector set male en female (SOLAR0095486)
- Staubli MC4 splitterset 1000V (SOLAR0095518)
- Topsolar kabel rood 6mm² per meter (KABSOL000007)
- Topsolar kabel zwart 6mm² per meter (KABSOL000008)
- Solar kabel 6mm² 1 meter MC4 male/female (SCA000100100)
- Solar kabel 6mm² 3 meter MC4 male/female (SCA000300100)
- Solar kabel 6mm² 5 meter MC4 male/female (SCA000500100)
- Meer accessoires in de categorie Accessoires zonnepanelen
Gerelateerde producten
- Victron SmartSolar MPPT 150/85-Tr VE.Can (SCC115085411) — dezelfde regelaar met schroefklemmen
- Victron SmartSolar MPPT 150/100-MC4 VE.Can (SCC115110511) — zelfde uitvoering met 100 A laadstroom
- Victron SmartSolar MPPT 150/70-MC4 VE.Can (SCC115070511) — zelfde uitvoering met 70 A laadstroom
- Het volledige aanbod staat in de categorie Omvormers zonnepanelen
Documentatie
- Handleiding SmartSolar MPPT 150/70 t/m 250/100 VE.Can (PDF, NL)
- Handleiding SmartSolar MPPT 150/70 t/m 250/100 VE.Can (HTML, EN)
- Handleiding SmartSolar MPPT 150/70 t/m 250/100 VE.Can (PDF, EN)
- Datasheet SmartSolar Laadcontroller MPPT 150/70 t/m 150/100 VE.Can (NL)
- Datasheet SmartSolar Charge Controller MPPT 150/70 up to 150/100 VE.Can (EN)
- Maatvoeringstekening SmartSolar MPPT XL MC4 VE.Can (PDF)
- EU-conformiteitsverklaring SmartSolar MPPT 150/85 Tr VE.Can en MC4 VE.Can
- Certificaat CB IEC 62109-1 - SmartSolar MPPT 150/85 t/m 250/100 VE.Can
- Certificaat EN/IEC 62109-1 - SmartSolar MPPT 150/85, 150/100, 250/85 en 250/100
- Certificaat veiligheid IEC 62109-1 AS/NZS - MPPT 150/85 & 150/100 Tr en MC4
- Certificaat UL 1741 en CSA C22.2 - SmartSolar MPPT 150/45 t/m 250/100
- Conformiteitsverklaring SmartSolar MPPT Charge Controllers VE.Can
- UK PSTI Statement of Compliance SmartSolar MPPT Tr, MC4 en VE.Can
- VE.Direct Protocol
Video's
- Victron MPPT-laadregelaars (EN)
- Did you know... why the MPPT charge controller starts 5 Vdc above the battery voltage?
- Did You Know - Trigger a dump load when your batteries are full
- Did You Know - How to create a battery profile for non-Victron batteries?
- Did You Know - How to change the device name
Contact
Wilt u weten hoeveel panelen u op deze regelaar kwijt kunt, of hoe u meerdere laadregelaars via VE.Can koppelt? Onze specialisten rekenen het graag met u door en denken mee over montage, bekabeling en monitoring. Neem contact op via top.systems/nl/contact.
Specificaties
| Accuspanning | 12, 24 of 48 V automatisch; 36 V handmatig |
| Maximale laadstroom | 85 A |
| Nominaal PV-vermogen 12 V | 1200 W |
| Nominaal PV-vermogen 24 V | 2400 W |
| Nominaal PV-vermogen 36 V | 3600 W |
| Nominaal PV-vermogen 48 V | 4900 W |
| Max. PV-nullastspanning | 150 V absoluut maximum; 145 V bij start en bedrijf |
| Max. PV-kortsluitstroom | 70 A |
| PV-aansluiting | 3 paar MC4-connectoren, max. 30 A per verbinding |
| Maximaal rendement | 98% |
| Eigenverbruik | 12 V: <35 mA / 48 V: <20 mA |
| Laadalgoritme | meertraps adaptief, acht voorgeprogrammeerde profielen of gebruiker gedefinieerd |
| Laadspanning absorptie | 14,4 / 28,8 / 43,2 / 57,6 V |
| Laadspanning float | 13,8 / 27,6 / 41,4 / 55,2 V |
| Laadspanning egalisatie | 16,2 / 32,4 / 48,6 / 64,8 V |
| Temperatuurcompensatie | -16 / -32 / -48 / -64 mV/°C |
| Beveiliging | omgekeerde PV-polariteit, kortsluiting uitgang, overtemperatuur |
| Datacommunicatie | 2x VE.Can, VE.Direct-poort en ingebouwde Bluetooth |
| Aan/uit op afstand | ja, tweepolige aansluiting |
| Programmeerbaar relais | DPST; AC 4 A tot 240 Vac, DC 4 A tot 35 Vdc en 1 A tot 60 Vdc |
| Parallelbedrijf | gesynchroniseerd via VE.Can, max. 25 units |
| Accuklemmen | 35 mm² / AWG2 |
| Beschermingsklasse | IP43 (elektronica), IP22 (aansluitgebied) |
| Bedrijfstemperatuur | -30 tot +60 °C (vol vermogen tot 40 °C) |
| Luchtvochtigheid | 95%, niet-condenserend |
| Maximale hoogte | 5000 m (vol vermogen tot 2000 m) |
| Vervuilingsgraad | PD3 |
| Kleur | blauw (RAL 5012) |
| Afmetingen (h x b x d) | 246 x 295 x 103 mm |
| Gewicht | 4,5 kg |
| Veiligheidsnormen | EN/IEC 62109-1, UL 1741, CSA C22.2 |
| EAN | 8719076050346 |
