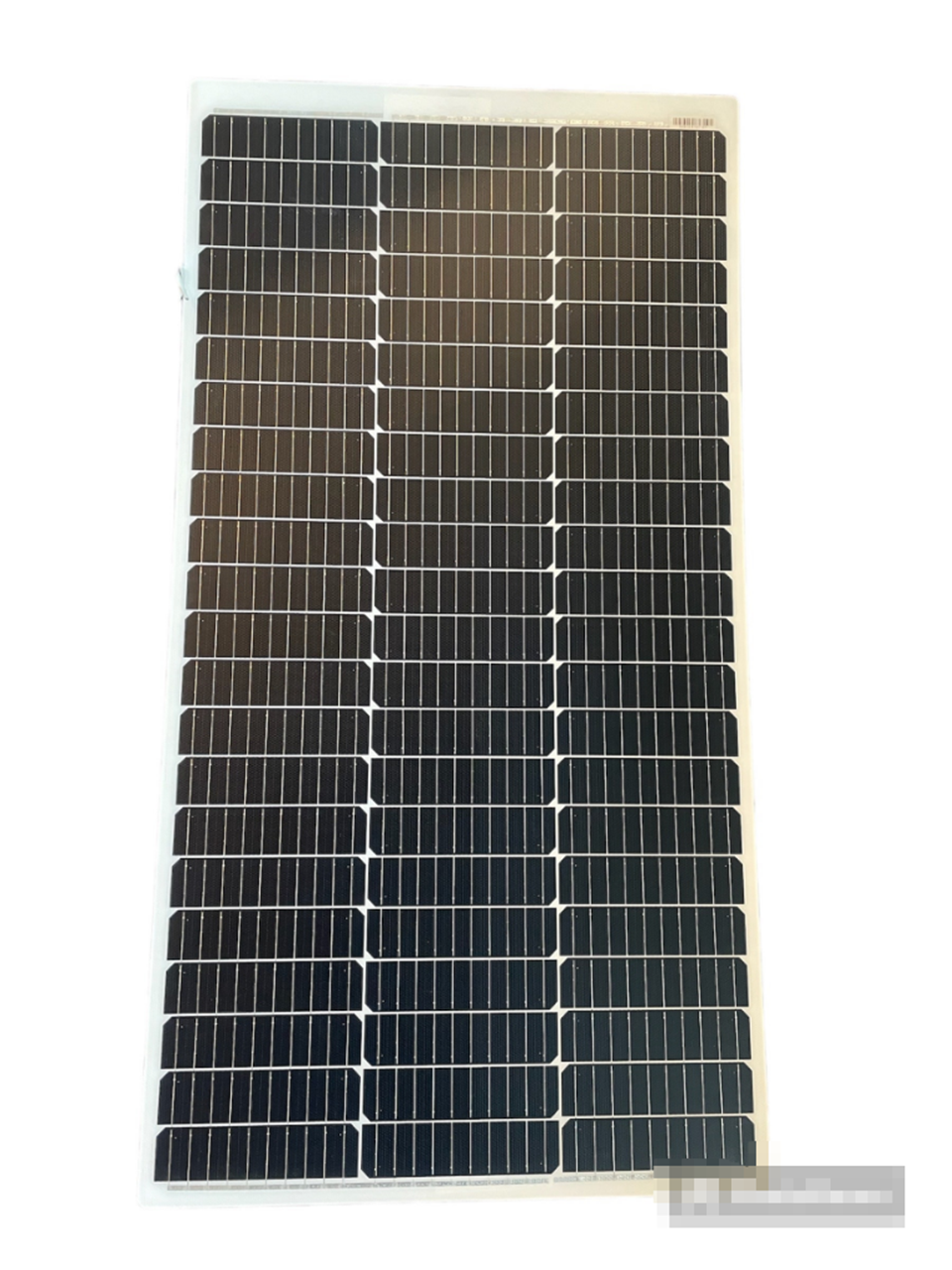

Zonnepaneel semi flex 120Wp flush
Semi-flexibel monokristallijn zonnepaneel met ETFE-toplaag en vlakke kabeluitvoer voor verlijming, 120Wp, Vmp 38,3V, Imp 3,14A, Voc 44,8V, Isc 3,29A, 66 A-grade cellen, IP67, max. systeemspanning 200V, vermogenstolerantie ±3%, 1 jaar garantie.
Specificaties
| EAN | 6091628363350 |
|---|---|
| Merk | TopSolar |
| Model | LE (licht gewicht) |
| Piekvermogen (Wp) | 120 |
| Open klemspanning (Voc) | 44.8 |
| Secundaire spanning (V DC) | 44.8 |
| Zonnepaneelframe | Nee |
| Verpakkingseenheid | Per stuk |
| Lengte (mm) | 1120 |
| Breedte (mm) | 580 |
| Hoogte (mm) | 4 |
| Energiecapaciteit accu (kWh) | 0 |
| PV-omzettingsvermogen (kW) | 0 |
| aantal accu's | 0 |
| kortsluitstroom (Isc) | 3.29 |
| maximale vermogensstroom (Impp) | 3.14 |
| paneel aansluiting | Kabel open eind |
| type accucel | Monocrystal |
| Verzendmethode | Afhalen of verzenden |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: >10 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: 0 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Downloads
Direct meebestellen (7)
Volledige productomschrijving
Over de Zonnepaneel semi flex 120Wp flush
Semi-flexibel monokristallijn zonnepaneel met ETFE-toplaag en vlakke kabeluitvoer voor verlijming, 120Wp, Vmp 38,3V, Imp 3,14A, Voc 44,8V, Isc 3,29A, 66 A-grade cellen, IP67, max. systeemspanning 200V, vermogenstolerantie ±3%, 1 jaar garantie.
Een lichtgewicht zonnepaneel met vlakke kabeluitvoer voor daken waar geen opbouwdoos of beugel gewenst is, zoals campers, bestelbussen, boten en tuinhuizen. Zonder junction box ligt het paneel volledig vlak op het dak. Het paneel wordt verlijmd, zonder boorgaten voor de bevestiging, en weegt ongeveer de helft van een glazen paneel met hetzelfde vermogen.
Accuspanning
Vmp 38,3V en Voc 44,8V. Via een MPPT-laadregelaar geschikt voor 12V en 24V accubanken.
Vermogen
Nominaal vermogen 120Wp met een tolerantie van ±3%. Imp 3,14A en Isc 3,29A. De temperatuurcoëfficiënt van het vermogen is -0,35%/°C en van de spanning -0,275%/°C.
Koppelbaar
De maximale systeemspanning is 200V. Bij een laadregelaar met 75V PV-ingang past één paneel in serie; meerdere panelen worden dan parallel geschakeld. Voor serieschakeling van flushpanelen hebben wij een bypass diode box in het assortiment.
Constructie
66 monokristallijne A-grade cellen van 182 mm (3 x 22) met een celrendement van 22,7%. Toplaag van ETFE, zonder frame en zonder junction box, 4 mm dik. Beschermingsgraad IP67.
Montage
Bevestigen door verlijmen, zonder beugels. Gebruik een constructielijm met bijbehorende activator en voer de kabel met een dakdoorvoer naar binnen. Een buigradius geeft de fabrikant niet op.
Direct mee te bestellen
- Staubli MC4 connector set (male en female), SOLAR0095486
- Bypass diode box voor flush zonnepaneel, SOLAR5005050
- Sika aktivator-205 transparant, 30 ml, SOLAR0092533
- Sikaflex 552 AT constructielijm wit, 300 ml, SOLAR0092525
- Solara dakdoorvoer DD1/W, SOLAR0095480
- Solara dakdoorvoer DD2/W, SOLAR0095481
- Victron SmartSolar MPPT 75/15 (12/24V), SCC075015060R
- Meer in de categorie Accessoires zonnepanelen
Gerelateerde producten
- Zonnepaneel semi flex 120Wp junction box incl kabel, SOLAR5005039
- Zonnepaneel semi flex 190Wp junction box incl kabel, SOLAR5005031
- Zonnepaneel semi flex 75Wp junction box incl kabel, SOLAR5005030
Documentatie
Vraag & antwoord
| Zijn er montagebeugels nodig? | Nee, het paneel wordt zonder beugels verlijmd op het dak. |
|---|---|
| Is het paneel waterdicht? | Ja, de beschermingsgraad is IP67. |
| Hoeveel lichter is het dan een glazen paneel? | Ongeveer 50% lichter dan een glazen paneel met hetzelfde vermogen. |
| Kunnen twee panelen in serie op een SmartSolar MPPT 75/15? | Nee, twee panelen in serie geven 89,6V openklemspanning, boven de 75V van de Victron SmartSolar MPPT 75/15 (12/24V), SCC075015060R. Parallel kan wel. |
| Wat is de garantie? | 1 jaar garantie, met een opgegeven levensduur van 10 jaar. |
Twijfel je tussen een flushpaneel en een paneel met junction box? Voel je vrij om contact met ons op te nemen. Wij zijn bereid om de verschillen voor jouw dak met je door te nemen.
Specificaties
| Nominaal vermogen (Pmax) | 120Wp |
| Spanning bij Pmax (Vmp) | 38,3V |
| Stroom bij Pmax (Imp) | 3,14A |
| Openklemspanning (Voc) | 44,8V |
| Kortsluitstroom (Isc) | 3,29A |
| Vermogenstolerantie | ±3% |
| Max. systeemspanning | 200V DC (IEC) |
| Celtype | Monokristallijn A-grade, 182 mm |
| Aantal cellen | 66 (3 x 22) |
| Celrendement | 22,7% |
| Temperatuurcoëfficiënt vermogen | -0,35%/°C |
| Temperatuurcoëfficiënt spanning | -0,275%/°C |
| Toplaag | ETFE |
| Frame | Nee |
| Beschermingsgraad | IP67 |
| Bedrijfstemperatuur | -20 tot +75°C |
| Afmetingen (l x b x h) | 1120 x 580 x 4 mm |
| Certificering | CE, RoHS |
| Garantie | 1 jaar |
