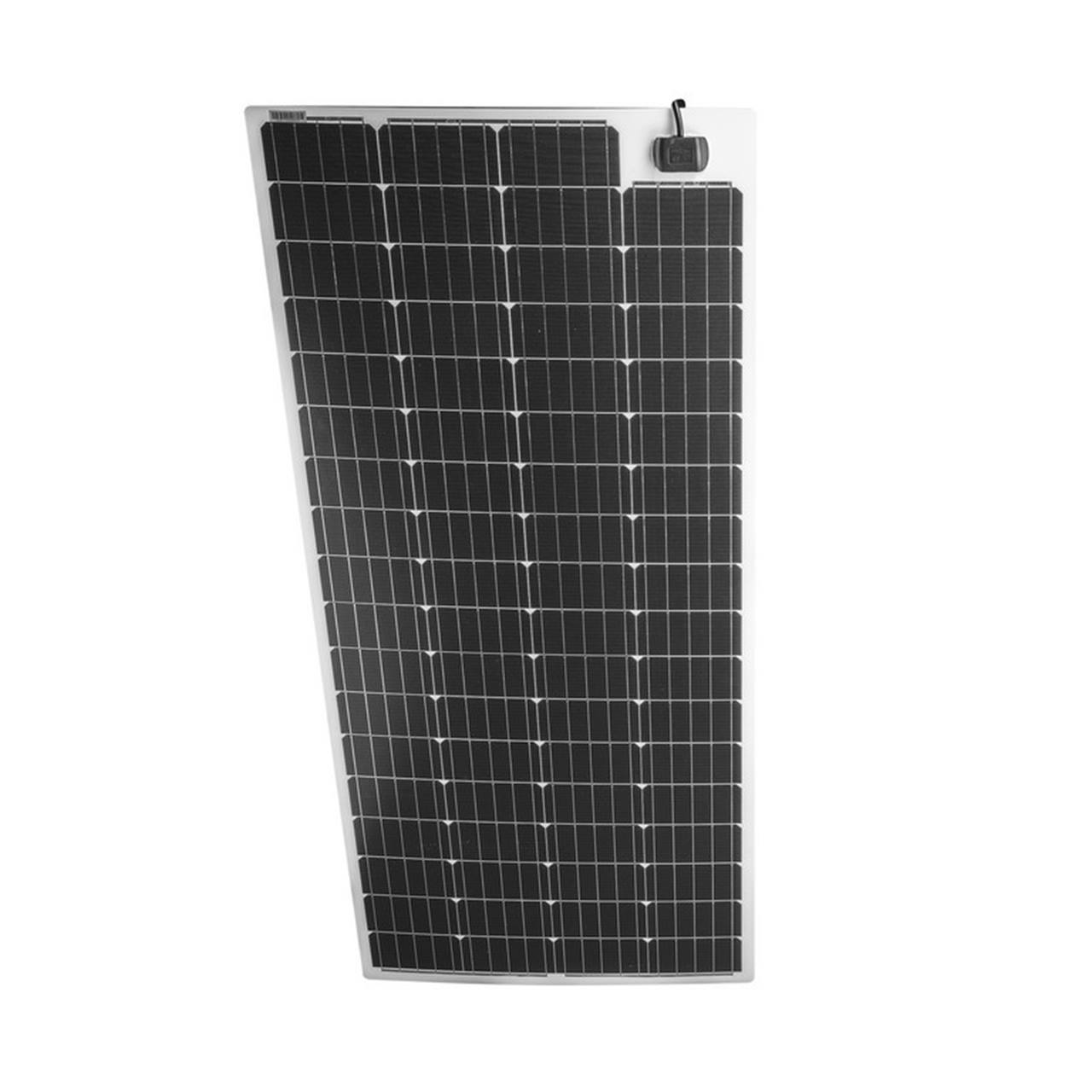

Zonnepaneel semi flex 190Wp junction box incl kabel
Semi-flexibel monokristallijn zonnepaneel met ETFE-toplaag voor verlijming, 190Wp, Vmp 34,6V, Imp 5,50A, Voc 40,5V, Isc 5,82A, 59 A-grade cellen, IP67, max. systeemspanning 200V, vermogenstolerantie ±3%, werktemperatuur -20 tot +75°C, junction box.
Specificaties
| EAN | 6091636267282 |
|---|---|
| Merk | TopSolar |
| Model | LE (licht gewicht) |
| Piekvermogen (Wp) | 190 |
| Open klemspanning (Voc) | 40.5 |
| Secundaire spanning (V DC) | 40.5 |
| Zonnepaneelframe | Nee |
| Verpakkingseenheid | Per stuk |
| Lengte (mm) | 1490 |
| Breedte (mm) | 673 |
| Hoogte (mm) | 4 |
| Energiecapaciteit accu (kWh) | 0 |
| PV-omzettingsvermogen (kW) | 0 |
| aantal accu's | 0 |
| kortsluitstroom (Isc) | 5.82 |
| maximale vermogensstroom (Impp) | 5.5 |
| paneel aansluiting | Junctionbox |
| type accucel | Monocrystal |
| Verzendmethode | Afhalen of verzenden |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: >10 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: >100 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Downloads
Direct meebestellen (7)
Volledige productomschrijving
Over de Zonnepaneel semi flex 190Wp junction box incl kabel
Semi-flexibel monokristallijn zonnepaneel met ETFE-toplaag voor verlijming, 190Wp, Vmp 34,6V, Imp 5,50A, Voc 40,5V, Isc 5,82A, 59 A-grade cellen, IP67, max. systeemspanning 200V, vermogenstolerantie ±3%, werktemperatuur -20 tot +75°C, junction box.
Een lichtgewicht zonnepaneel met veel vermogen per paneel voor grotere dakvlakken van campers, bussen, bestelwagens en boten. Met één paneel is een flink deel van het dak benut, met minder kabels en doorvoeren dan bij meerdere kleine panelen. Het paneel wordt zonder beugels en boorgaten verlijmd en weegt ongeveer de helft van een glazen paneel.
Accuspanning
Vmp 34,6V en Voc 40,5V. Via een MPPT-laadregelaar geschikt voor 12V accubanken. Bij een 24V accubank de spanningsmarge van de laadregelaar controleren, omdat de paneelspanning bij hoge temperaturen daalt.
Vermogen
Nominaal vermogen 190Wp met een tolerantie van ±3%. Imp 5,50A en Isc 5,82A. De temperatuurcoëfficiënt van het vermogen is -0,38%/°C en van de spanning -0,36%/°C.
Koppelbaar
De maximale systeemspanning is 200V. Panelen kunnen in serie of parallel worden geschakeld, binnen de grenzen van de laadregelaar. Bij een laadregelaar met 75V PV-ingang past één paneel in serie; meerdere panelen worden dan parallel geschakeld.
Constructie
59 monokristallijne A-grade cellen van 210 mm (2 x 20 + 19) met een celrendement van 22,7%. Toplaag van ETFE, zonder frame, 4 mm dik. Beschermingsgraad IP67.
Montage
Bevestigen door verlijmen, zonder beugels. Gebruik een constructielijm met bijbehorende activator en voer de kabel met een dakdoorvoer naar binnen. Een buigradius geeft de fabrikant niet op.
Direct mee te bestellen
- Staubli MC4 connector set (male en female), SOLAR0095486
- Sika aktivator-205 transparant, 30 ml, SOLAR0092533
- Sikaflex 552 AT constructielijm wit, 300 ml, SOLAR0092525
- Solara dakdoorvoer DD1/W, SOLAR0095480
- Solara dakdoorvoer DD2/W, SOLAR0095481
- Solara dakdoorvoer DD2/S, SOLAR0095510
- Victron SmartSolar MPPT 75/15 (12/24V), SCC075015060R
- Meer in de categorie Accessoires zonnepanelen
Gerelateerde producten
- Zonnepaneel semi flex 120Wp junction box incl kabel, SOLAR5005039
- Zonnepaneel semi flex 75Wp junction box incl kabel, SOLAR5005030
- Zonnepaneel semi flex 120Wp flush, SOLAR5005033
Documentatie
Vraag & antwoord
| Zijn er montagebeugels nodig? | Nee, het paneel wordt zonder beugels verlijmd op het dak. |
|---|---|
| Is het paneel waterdicht? | Ja, de beschermingsgraad is IP67. |
| Hoeveel lichter is het dan een glazen paneel? | Ongeveer 50% lichter dan een glazen paneel met hetzelfde vermogen. |
| Kunnen twee panelen in serie op een SmartSolar MPPT 75/15? | Nee, twee panelen in serie geven 81V openklemspanning, boven de 75V van de Victron SmartSolar MPPT 75/15 (12/24V), SCC075015060R. Parallel kan wel. |
| Wat is de garantie? | 1 jaar garantie, met een opgegeven levensduur van 10 jaar. |
Wil je weten welke laadregelaar en kabeldoorsnede bij dit paneel passen? Voel je vrij om contact met ons op te nemen. Wij zijn bereid om het complete systeem met je door te rekenen.
Specificaties
| Nominaal vermogen (Pmax) | 190Wp |
| Spanning bij Pmax (Vmp) | 34,6V |
| Stroom bij Pmax (Imp) | 5,50A |
| Openklemspanning (Voc) | 40,5V |
| Kortsluitstroom (Isc) | 5,82A |
| Vermogenstolerantie | ±3% |
| Max. systeemspanning | 200V DC (IEC) |
| Celtype | Monokristallijn A-grade, 210 mm |
| Aantal cellen | 59 (2 x 20 + 19) |
| Celrendement | 22,7% |
| Temperatuurcoëfficiënt vermogen | -0,38%/°C |
| Temperatuurcoëfficiënt spanning | -0,36%/°C |
| Toplaag | ETFE |
| Frame | Nee |
| Beschermingsgraad | IP67 |
| Bedrijfstemperatuur | -20 tot +75°C |
| Afmetingen (l x b x h) | 1490 x 673 x 4 mm |
| Certificering | CE, RoHS |
| Garantie | 1 jaar |
