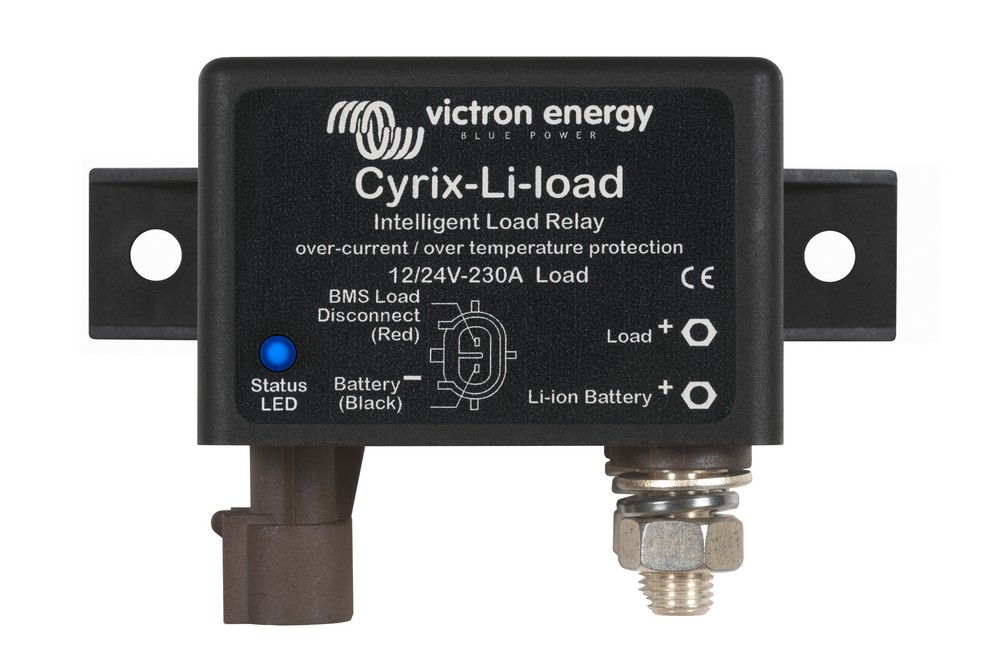

Victron Cyrix-Lithium load relais 12/24V-230A
Microprocessorgestuurd lastscheidingsrelais voor systemen met LiFePO4-accu's, schakelt verbruikers af op signaal van het VE.Bus BMS bij te lage celspanning, 230 A continu, 12 en 24 V, automatische herstart na 30 seconden, ruststroom onder 4 mA, IP54.
Specificaties
| EAN | 8719076022244 |
|---|---|
| Merk | Victron |
| Model | Cyrix |
| Accuspanning | 24 | 12 |
| IP-classificatie | 54 |
| Verpakkingseenheid | Per stuk |
| Lengte | 65 |
| Breedte | 100 |
| Hoogte | 65 |
| Gewicht | 0.3 |
| Systeemspanning | 24 | 12 |
Voorraadinzicht
| Voorraadlocatie | Levertijd |
|---|---|
| Top Systems: 0 | Op werkdagen vóór 15.00 besteld, vandaag verzonden via PostNL |
| Extern magazijn: 4 | Snelle levering |
De getoonde aantallen geven onze actuele voorraad weer. Is een product niet direct beschikbaar? Je kunt het gewoon bestellen. Na je bestelling informeren we je over de verwachte levertijd.
| |
Volledige productomschrijving
Over de Cyrix-Li-load 12/24V-230A
Microprocessorgestuurd lastscheidingsrelais voor systemen met LiFePO4-accu's, schakelt verbruikers af op signaal van het VE.Bus BMS bij te lage celspanning, 230 A continu, 12 en 24 V, automatische herstart na 30 seconden, ruststroom onder 4 mA, IP54.
Victron Cyrix-Lithium load relais 12/24V-230A
Toepassingen
Voor zwaardere lithiuminstallaties waarin de verbruikers hard afgeschakeld moeten worden zodra het battery management system diepontlading dreigt te zien. Zo blijft de accubank binnen zijn veilige venster, ook bij onbewaakte installaties.
Verbruikers scheiden, niet laadbronnen
Dit relais zit tussen de LiFePO4-accubank en de verbruikers. Het wordt aangestuurd door de lastontkoppeluitgang van het VE.Bus BMS en schakelt de last af zodra dat signaal wegvalt. Daarmee is het de tegenhanger van het charge-relais, dat juist de laadbron afschakelt.
Ontkoppelen
Het relais valt weg zodra de stuuringang vrij komt te zweven, het signaal van het battery management system bij een te lage celspanning. Daarnaast schakelt het uit op accuspanning:
- Tussen 11,5 en 11,0 V: na 10 seconden
- Onder 10,5 V: direct
Automatisch herstarten
Herstelt de accuspanning zich nadat de last is afgeschakeld, dan wordt de BMS-uitgang weer hoog en koppelt het relais na 30 seconden opnieuw in. Na drie mislukte pogingen blijft het uitgeschakeld totdat de accuspanning minimaal 30 seconden boven 13 V of 26 V ligt, het teken dat de accubank daadwerkelijk wordt geladen.
Installatie
- 230 A continu
- Ruststroom minder dan 4 mA in geopende toestand
- Beschermingsgraad IP54
Gerelateerde producten
- Victron Cyrix-Lithium load relais 12/24V-120A - CYR010120450
- Victron Cyrix Lithium charge relais 12/24V-230A - CYR010230430
- Victron Cyrix Lithium intelligent relais ct 12/24V-230A - CYR010230412
Documentatie
- Datasheet Cyrix Li-ion serie 230A (EN)
- Maatvoering Cyrix 230A (PDF)
- Maatvoering Cyrix 230A (STEP-bestand)
- Certificaat veiligheid EN-IEC 60335-1
- Conformiteitsverklaring Cyrix battery combiner
- Handleiding (PDF)
Video's
Contact
Bij 230 A luisteren kabeldoorsnede en zekeringwaarde nauw, en de koppeling met uw VE.Bus BMS moet kloppen. Onze specialisten kijken graag met u mee naar het complete lithiumsysteem. Neem contact met ons op voor advies op maat.
Specificaties
| Continu stroom | 230 A |
| Nominale spanning | 12 en 24 V |
| Accutype | LiFePO4 |
| Functie | Scheiden van de verbruikers |
| Stuuringang | Lastontkoppeluitgang VE.Bus BMS |
| Ontkoppeling bij celalarm | Direct, bij vrij zwevende stuuringang |
| Ontkoppelspanning bij 12 V | 11,5 tot 11,0 V na 10 seconden, onder 10,5 V direct |
| Herstart | Na 30 seconden, na drie pogingen pas boven 13 V of 26 V gedurende 30 seconden |
| Eigenverbruik open | Minder dan 4 mA |
| Beschermingsgraad | IP54 |
| Afmetingen | 65 x 100 x 50 mm |
| Gewicht | 0,27 kg |
| EAN | 8719076022244 |
